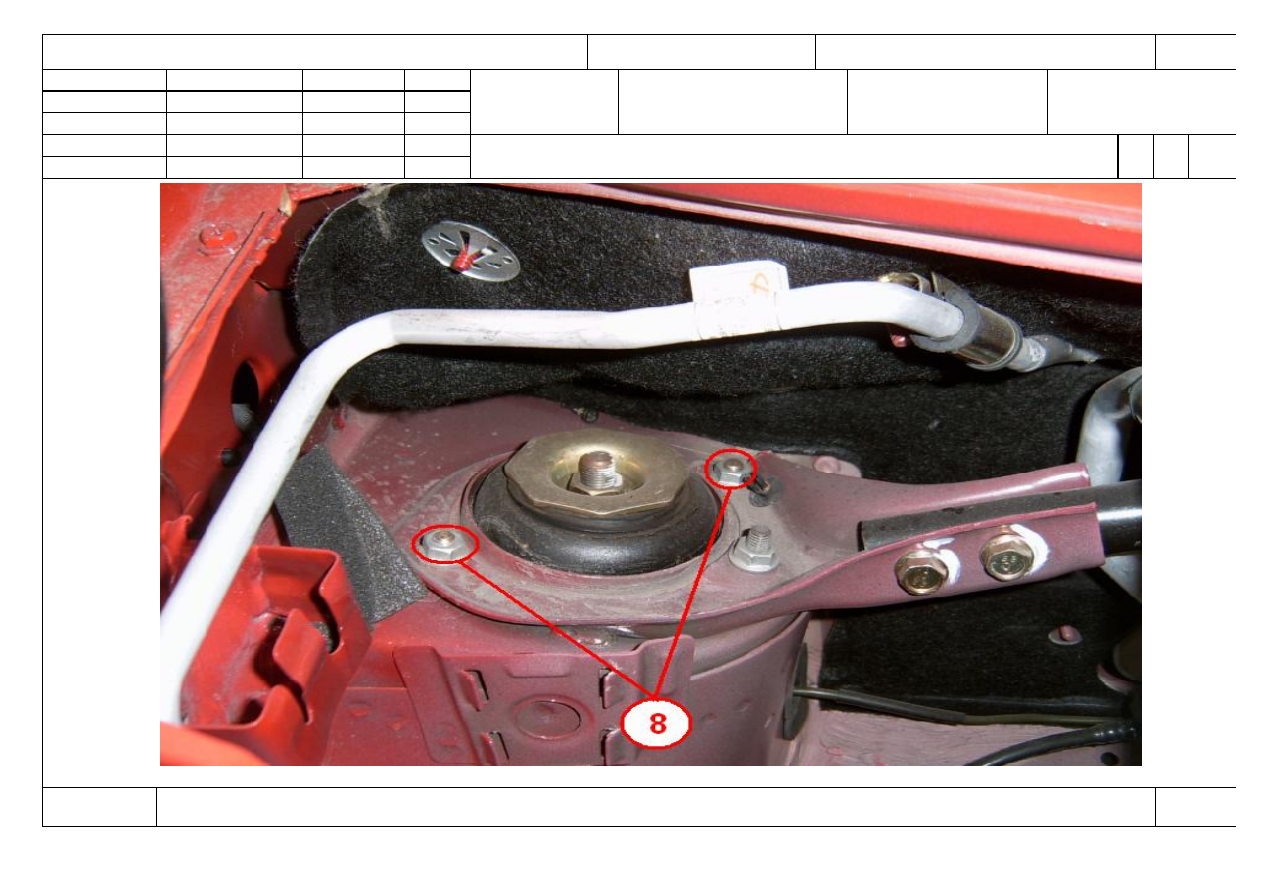

Снятие-установка передней амортизационной стойки

О1



030-

035



   Оп.030-035































































КЭ

ТП 75.054

26




ГОСТ 3.1118 форма 1б





Амортизационные стойки DB12AO

1























































Разборка передней амортизационной стойки

25480917.

75.054

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                            040   Слесарно-сборочная                                            3

03                                    (

См. КЭ лист 34,35).

04

Выполнить операцию   (005, 030).

05

Б 06                                Подъемник                                                    Q=3т

07

Слесарно-сборочный верстак                 7051-146

08

Тележка                                                     7043-334

09

К 10 1. Гайка                                                                                Q361B12                                                                          шт.           2

11 2.

Чашка верхней опоры                                                    S11-2901011                                                                    шт.           2

12 3.

Верхняя опора                                                                S11-2901110                                                                    шт.           2

13 4.

Демпфер верхней опоры                                               S11-2901025                                                                    шт.           2

14 5.

Шайба плоская упорная                                                 S11-2901027                                                                    шт.           2

15 6.

Подшипник упорный                                                       S11-2901040                                                                    шт.           2

16 7.

Чашка пружины                                                               S11-2901070                                                                    шт.           2

17 8.

Кольцо пружины                                                              S11-2901023                                                                    шт.           2

18 9.

Демпфер                                                                           S11-2901021                                                                   шт.           2

19 10.

Пружина передняя                                                         S11-2902011                                                                    шт.           2

20 11.

Стойка амортизационная левая                                   S11-2905010                                                                    шт.            1

21

правая                                  S11-2905020                                                                    шт.            1

22

23

24

МК/КТТП

ТП. 75.054

27



ГОСТ 3.1118 форма 1б





Амортизационные стойки DB12AO

2























































Разборка передней амортизационной стойки

25480917.

75.054

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

М 02 1. Низкотемпературное  (2-7%)  моющее                            ТУ У 21249531-003-96                                     кг                     0,05

03

средство  НМС-95      (г. Харьков)

04 2.

Ткани х/б  и смешанные бытовые                                      Арт. 7С 32-Б2                                                 м.п.                   0,06

05 3.

Кисть КФ-25                                                                         ГОСТ 10597-87                                               шт.                   0,001



06 4.

Биологические перчатки                                                                                                                              кг                     0,001

07

08



Внимание:



Промывку деталей производить в специально отведенном месте, оборудованном вытяжной вентиляцией,



09

емкостью для промывки и защитными средствами пожаротушения.

10

О 11  1. Установить снятую амортизационную стойку (поз.11) на устройство для сжатия пружины КМ-329-А (Вид А).

12

13 2.

Закрепить амортизационную стойку на устройстве КМ-329-А. Удостовериться, что захваты посажены на пружину амортизационной

14

стойки (поз.11) правильно.

15



16 3.

Сжать переднюю пружину (поз.10) при помощи устройства КМ-329-А так, что бы она не оказывала давления на верхнюю чашку

17

опоры (поз.2).

18

19 4.

Удерживая шток амортизационной стойки (поз.11) от проворачивания за лыски, открутить гайку (поз.1).

20

21



5.

Снять последовательно с амортизационной стойки (поз.11) чашку верхней опоры (поз.2), верхнюю опору (поз.3), демпфер верхней

22

опоры (поз.4), шайбу плоскую упорную (поз.5), подшипник упорный (поз.6), чашку пружины (поз.7), кольцо пружины (поз.8),

23

демпфер (поз.9), пружину (поз.10).

24

МК/КТТП

ТП. 75.054

28



ГОСТ 3.1118 форма 1б





Амортизационные стойки DB12AO

3























































Разборка передней амортизационной стойки

25480917.

75.054

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

02 6.

Снять разобранную амортизационную стойку (поз.11) с устройства КМ-329-А.

03

04 7. Снятые детали вымыть в водном низкотемпературном  (2- 7%)  моющем  растворе  НМС -  95, просушить.

05



06 8.

Выполнить переходы (1,2,3,4,5,6,7) для амортизационной стойки (поз.11) противоположной стороны.
