Автомобили Chery: руководства по ТО - часть 431

ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

25



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.053

Технологическая инструкция по проведению регламентных работ автомобилей Чери Eastar.





ПРЕДУПРЕЖДЕНИЕ!  Запрещается  производить  проверку  уровня  масла  в

коробке передач при работающем двигателе.

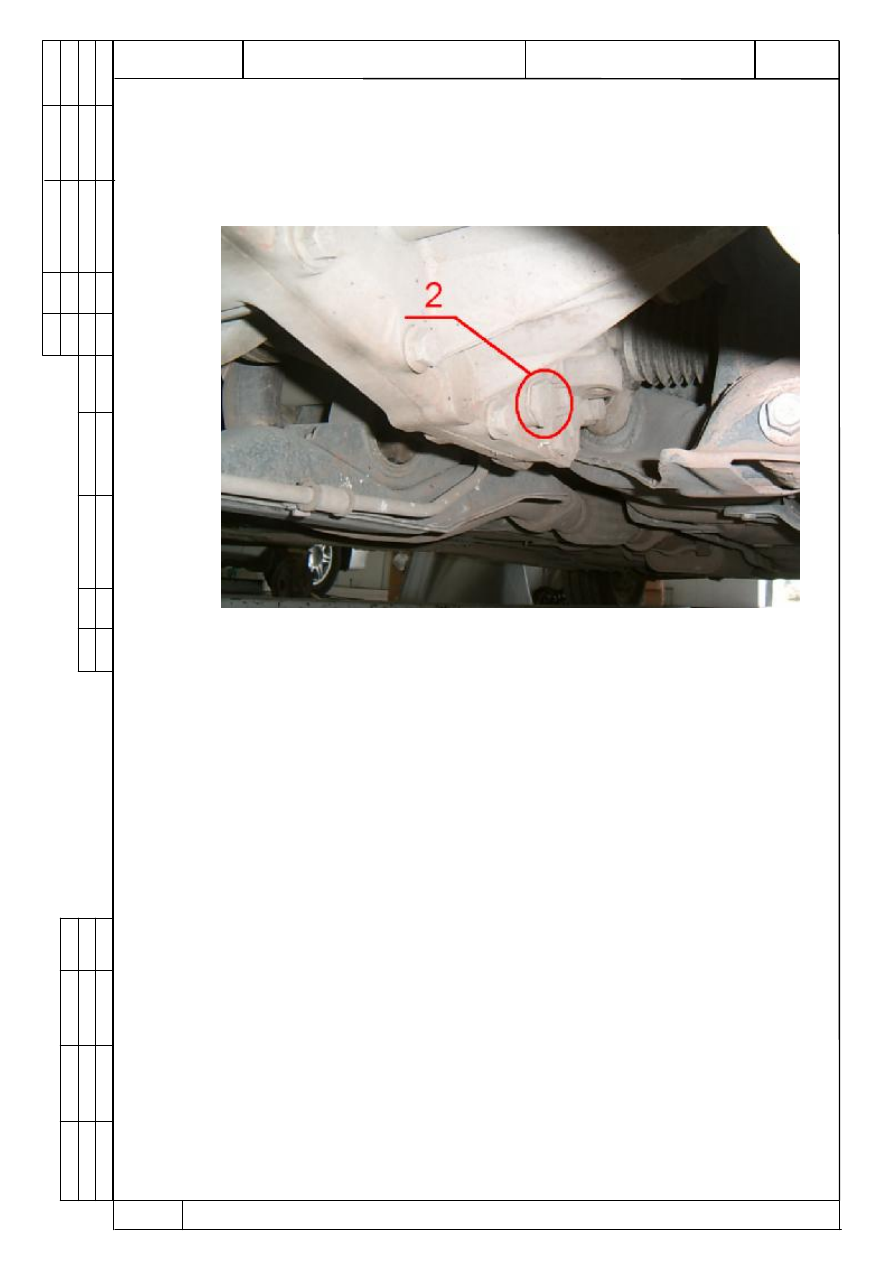

Рис. 27. Сливное ( поз. 2) отверстие в КПП.




11.5 ЗАМЕНА  МАСЛА В КОРОБКЕ ПЕРЕДАЧ.


Замену  масла  производить  на  горячем  двигателе,  выполнив  следующие

операции:
- открутить пробку контрольного отверстия поз. 1 (рис. 26);
- открутить пробку слива поз. 2 (рис. 27), предварительно подставив под ко-
робку передач емкость для сливаемого масла;
- слить масло;
- завернуть  маслосливную  пробку  (поз.2),  обеспечив  герметичность  соеди-
нения Мкр.18,0…22,0 Нм;
- залить свежее трансмиссионное масло с классом вязкости по SAE 75W/90
и  уровнем  эксплуатационных  свойств  по  API  GL-4.  через  контрольное  от-
верстие поз.1 до нижней кромки резьбового отверстия;
- установить на место и плотно закрутить пробку поз.1 с Мкр=15 Нм;

ПРЕДУПРЕЖДЕНИЕ!  Во  избежание  ожогов  при  замене  масла  необходи-

мо принять все меры предосторожности.







ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

26



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.053

Технологическая инструкция по проведению регламентных работ автомобилей Чери Eastar.


11.6 ПРОВЕРКА УРОВНЯ ТОРМОЗНОЙ ЖИДКОСТИ.

Проверить уровень тормозной жидкости в бачке гидропривода тормозов и

сцепления.

Уровень тормозной жидкости в бачке (поз 1, рис. 28) проверяйте визуально

по меткам, нанесенным на корпус бачка, выполненного из полупрозрачной

пластмассы.  При  снятой  крышке  2  уровень  тормозной  жидкости  должен

быть  между  метками  «MAX»  и  «МIN».  Если  уровень  жидкости  ниже  ука-

занного уровня необходимо  произвести доливку тормозной жидкости.

ПРИМЕЧАНИЕ:  В  тормозной  системе  используется  тормозная  жидкость

ДОТ-4 ТУ У 6-05761264.046-96.



ВНИМАНИЕ:  Категорически  запрещается  смешивать  несовместимые  тор-

мозные жидкости.

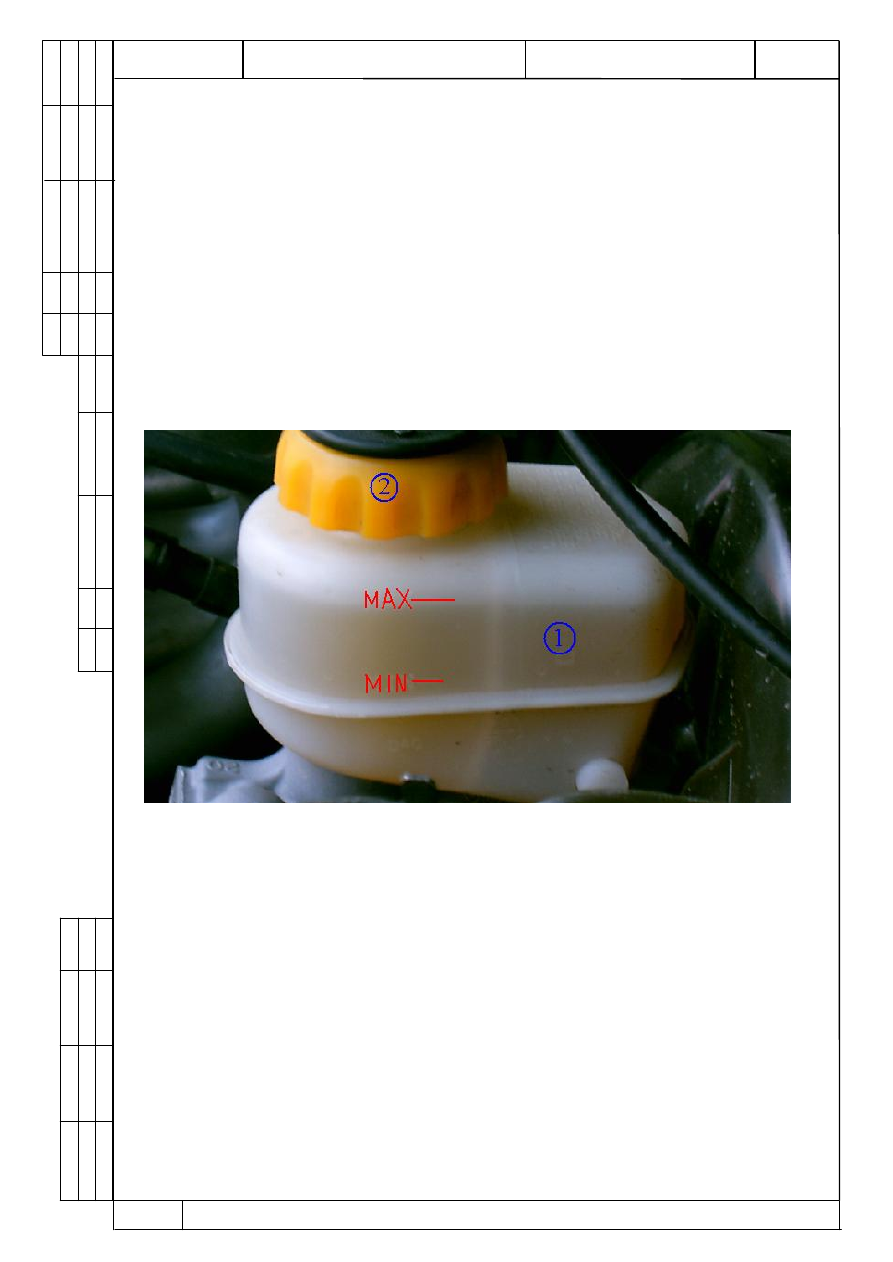

Рис. 28.  Проверка уровня тормозной жидкости.

1.  Расширительный бачок; 2. Крышка.




11.7 ЗАМЕНА ТОРМОЗНОЙ ЖИДКОСТИ.



  Для замены тормозной жидкости необходимо:
-  удалить  вакуум  из  усилителя  тормозов,  нажимая  несколько  раз  на  педаль
тормоза, пока давление в усилителе не сравняется с атмосферным;
- отвернуть  крышку  бачка,  отобрать  загрязненную  тормозную  жидкость  из
бачка и долить новую.  При замене тормозной жидкости необходимо чтобы
бачок с тормозной жидкостью оставался наполовину заполненным;

ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

27



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.053

Технологическая инструкция по проведению регламентных работ автомобилей Чери Eastar.

- снять резиновый защитный колпачок с клапана выпуска воздуха на правом
заднем тормозном механизме и надеть шланг на клапан, опустив его конец в
прозрачный сосуд;
- один раз медленно нажать на педаль тормоза до упора и удерживать ее;
- отвернуть  клапан  правого  заднего  тормозного  цилиндра  на  один  оборот.
Помощник должен следить, чтобы в бачке оставалось минимальное количе-
ство жидкости и при необходимости доливать новую. Когда жидкость с пу-
зырьками воздуха перестанет вытекать из шланга, завернуть клапан и уста-
новить защитный колпачок;
- помощник  должен  отпустить  педаль  и  снова  нажать  до  упора,  удерживая
педаль.  Снова  отвернуть  клапан  на  один  оборот.  Повторять  эти  операции,
пока  из  шланга  не  начнет  вытекать  чистая  тормозная  жидкость.  Завернуть
клапан и одеть на него защитный колпачок;
- таким же образом заменить тормозную жидкость в левом переднем, левом
заднем и правом переднем контуре.
Прокачку тормозной системы производить в следующей последовательно-
сти:  левое-заднее, правое переднее, правое-заднее,  левое-переднее.
Момент затяжки штуцера прокачки Мкр от 6 Нм до 7,3 Нм



12. ОБСЛУЖИВАНИЕ ЭЛЕМЕНТОВ   СИСТЕМЫ ПИТАНИЯ.



12.1   КОНТРОЛЬ СОСТОЯНИЯ И ГЕРМЕТИЧНОСТИ ШЛАНГОВ,

ТРУБОПРОВОДОВ И ФИЛЬТРОВ, ЗАМЕНА ТОПЛИВНОГО ФИЛЬТРА.

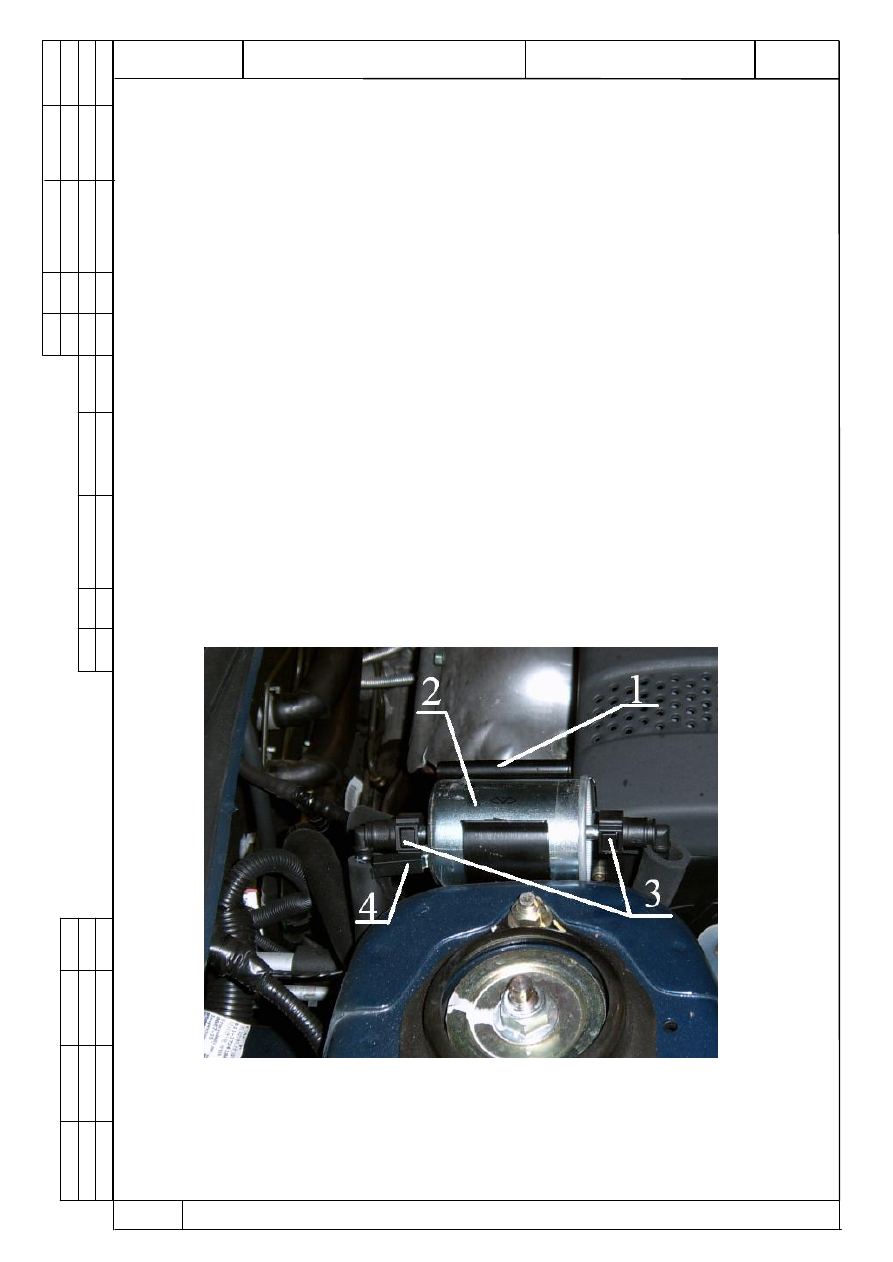

Рис. 29. Топливный фильтр.

Заменить фильтр тонкой очистки топлива через каждые 10 тыс. км (фильтр

установлен в моторном отсеке на кронштейне).

Последовательность замены топливного фильтра следующая:

- сбросить давление в системе топливоподачи, для чего:

ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

28



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.053

Технологическая инструкция по проведению регламентных работ автомобилей Чери Eastar.

- включить  нейтральную  передачу  и  затормозить  автомобиль  стояночным

тормозом;
- отсоединить провода от электробензонасоса;
- запустить  двигатель  и  дать  ему  поработать  на  холостом  ходу  до  остановки

из-за выработки топлива;
- включить стартер на 3 сек, для стравливания давления в трубопроводах;
- отсоединить топливные шланги поз. 3 от топливного фильтра поз. 2 предва-

рительно обмотав их ветошью для недопущения пролива топлива;
- отсоединить  провод  поз.  4  массы  от  фильтра  поз.  2  и  снять  фильтр  с  крон-

штейна;
- установить новый топливный фильтр поз. 2 на кронштейн поз. 1 так, чтобы

стрелка на его корпусе соответствовала направлению подачи топлива;
- подсоединить топливные шланги и провод массы к топливному фильтру;
- включить зажигание и убедиться в отсутствии утечек топлива;
- проверить герметичность соединений топливных трубопроводов.


12.2  ЗАМЕНА ФИЛЬТРУЮЩЕГО ЭЛЕМЕНТА ВОЗДУХООЧИСТИТЕЛЯ.

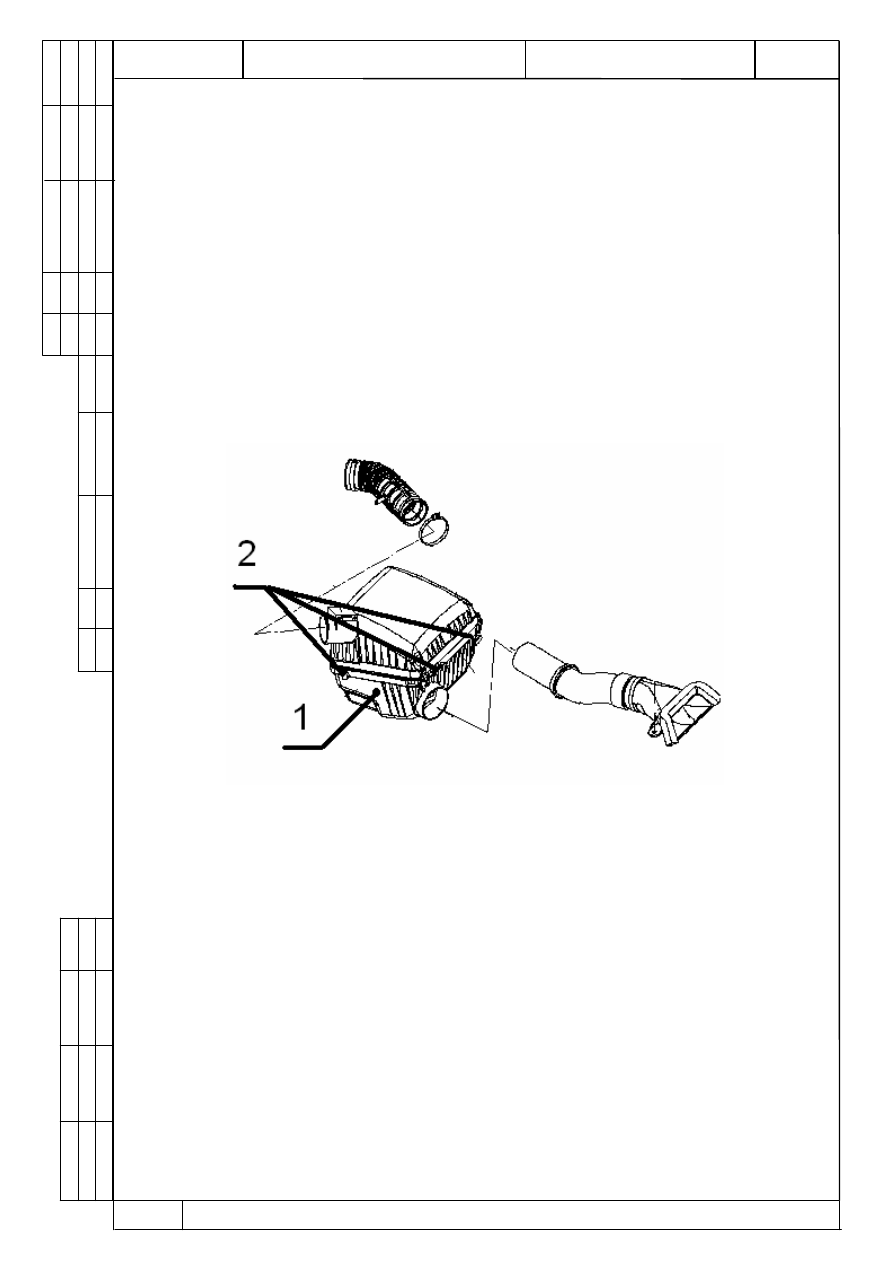

Рис. 30. Воздушный фильтр.

        1 – воздушный фильтр;  2 – защелки.



Для замены воздушного фильтра:
- снять  защелки поз. 2 крышки воздушного фильтра;
- вынуть воздушный фильтр и очистить внутреннюю полость корпуса воз-

душного фильтра при помощи чистой ветоши, продуть сжатым воздухом;



-



установить новый воздушный фильтр и крышку;

- закрепить крышку защелками.




13.

КОНТРОЛЬ

СОДЕРЖАНИЯ

ВРЕДНЫХ

ВЕЩЕСТВ

В

ОТРАБОТАВШИХ ГАЗАХ.



Проверить  электронную  систему  управления  двигателем  (ЭСУД).

  При работе двигателя лампочка "GHECK ENGINE"  не должна гореть, при
необходимости    произвести  диагностику  и  устранение  неисправности  со-
гласно  методики,  приведенной  в  руководстве  по  эксплуатации  прибора
«Launch».
