Технологическая инструкция по проведению регламентных работ автомобилей Чери Eastar.



8.4 ПРОВЕРКА РАБОТЫ ЗАМКА ЗАЖИГАНИЯ.




























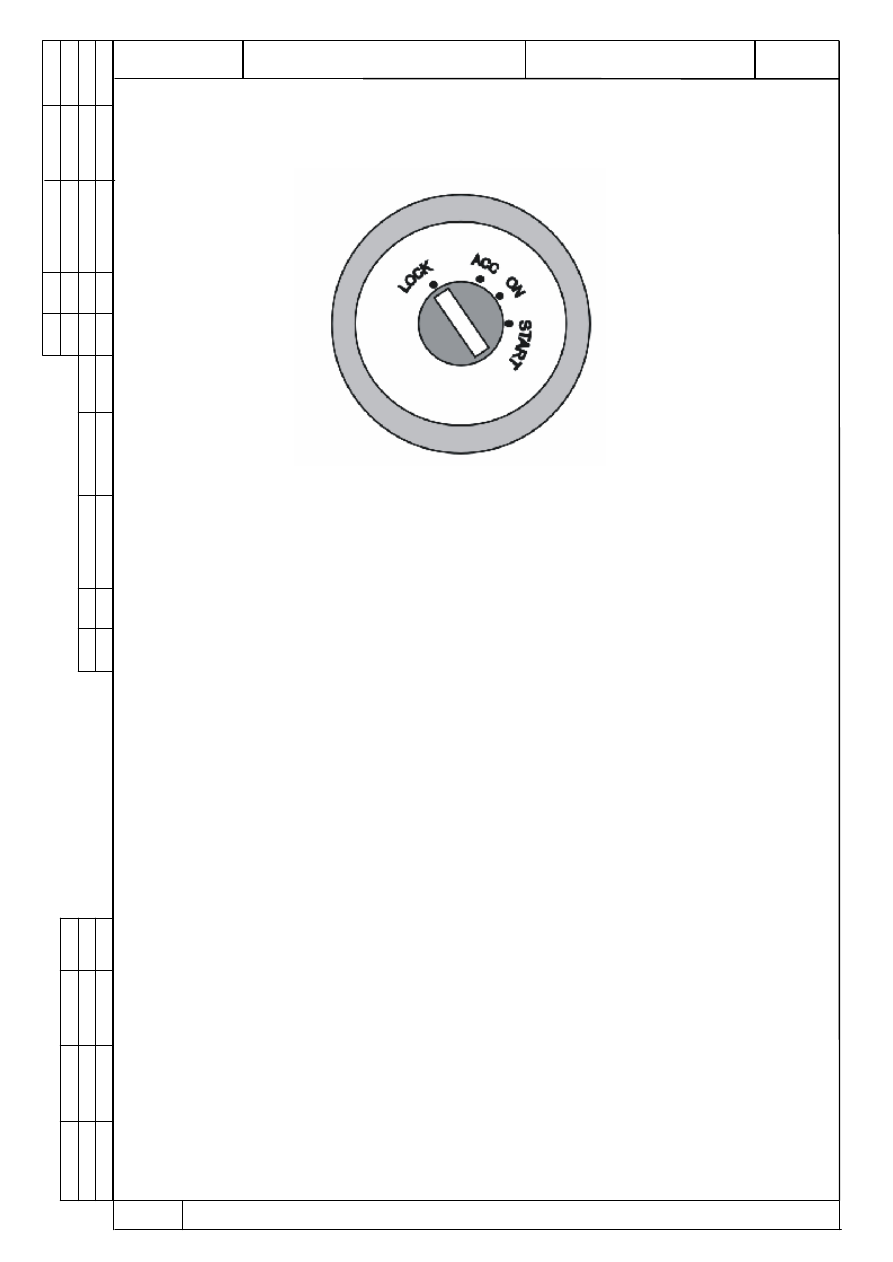

Рис. 15. Позиции ключа на замке зажигания:


LOCK  –  зажигание  выключено,  рулевая  колонка  заблокирована.  После

того  как  Вы  вынули  ключ,  поверните  руль  влево  или  вправо,  пока  Вы  не
почувствуете, что замок заблокировался.

ACC – противоугонная система разблокирована, некоторые электронные

приборы доступны для использования, но зажигание еще не включено. Ес-
ли  ключ  зажигания  не  переходит  в    позицию  ACC  с  позиции  LOCK,  Вы
можете легко провернуть руль влево-вправо, чтобы помочь разблокировать
блокирующий механизм.

ON – в этом положении все электрические приборы будут готовы к рабо-

те. Предупредительные огни и  индикаторы будут включены. Это позиция
ключа зажигания  для движения или  буксировке автомобиля.

START – запуск двигателя. Когда ключ в этой  позиции, передние фары

и  другие  источники  энергии  электрические  приборы  включены.    Это  не
фиксируемое положение.  После  того, как автомобиль будет заведен, необ-
ходимо отпустить ключ для возврата его в положении ON.



















ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

14



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.053

Технологическая инструкция по проведению регламентных работ автомобилей Чери Eastar.



9.  ОБСЛУЖИВАНИЕ



СИЛОВОГО АГРЕГАТА.



Для открытия капота потянуть на себя рукоятку расположенную под па-

нелью  управления  слева  от  рулевой  колонки  (рис.  7),  приподнять  капот  и
через образовавшуюся щель нажать на предохранительную защелку, прове-
рить четкость срабатывания  замка капота (при открывании и закрывании).
Поднять капот и установить упор в специальное гнездо капота, как показано
на рисунке (рис. 8).























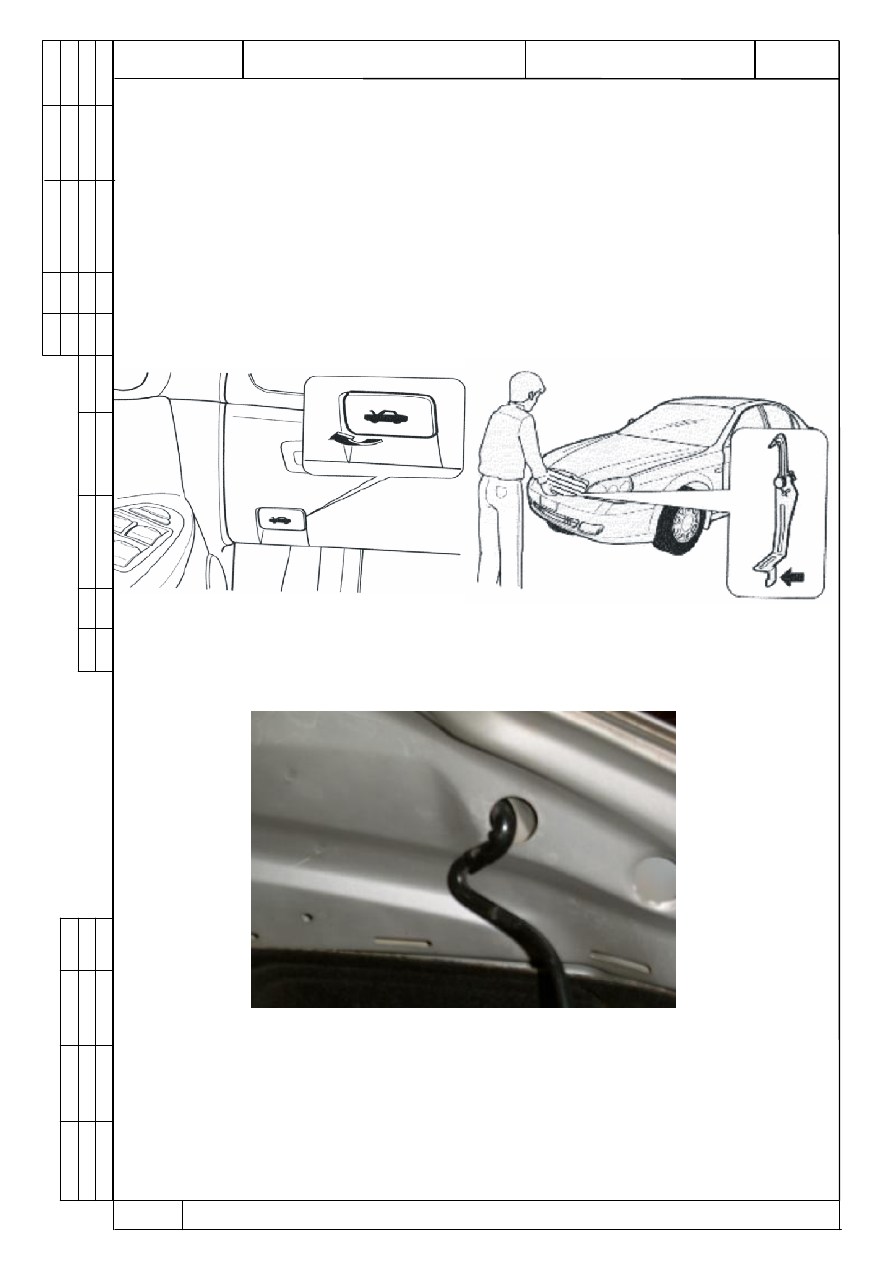

Рис. 7. Рукоятка привода





Рис. 8. Открытие капота.

           замка капота.

















Рис. 9.  Установка упора капота.







ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

15



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.053

Технологическая инструкция по проведению регламентных работ автомобилей Чери Eastar.



9.1 ПРОВЕРКА ГЕРМЕТИЧНОСТИ И СОСТОЯНИЯ ЭЛЕМЕНТОВ

СИЛОВОГО АГРЕГАТА.


Визуально проверить отсутствие подтеканий:

- сальников  коленчатого  и  распределительного  валов,  прокладки  картера
двигателя, сливной пробки картера двигателя;
- сальников полуосей;
- масляного фильтра.


Проверить состояние уплотнений:

- прокладки головки блока цилиндров и крышки головки блока цилиндров,
уплотнение указателя (щупа) уровня масла;
- соединение шланга вентиляции картера со штуцером;
- картеров коробки передач и крышек, сливной и заливной  пробок;
- уплотнение датчика скорости автомобиля.



9.2  РЕГУЛИРОВКА НАТЯЖЕНИЯ РЕМНЯ ГИДРОУСИЛИТЕЛЯ.



Отсоединение и замена приводного ремня гидроусилителя.
1. Проверить натяжение ремня гидроусилителя.
2. Для определения натяжения, приложить усилие на ремень между шкива-

ми  80...100  Н  (8...10  кгс)  и  проверить  прогиб  (см.  рис.  16).  Прогиб  ремня

должен быть 8...10 мм. Контролировать линейкой.
3. Если прогиб отличается от установленного, необходимо произвести регу-

лировку натяжения ремня вращением регулировочного болта.

-  произвести натяжение ремня, отодвинув насос гидроусилителя от блока

цилиндров;

-  проконтролировать прогиб ремня.

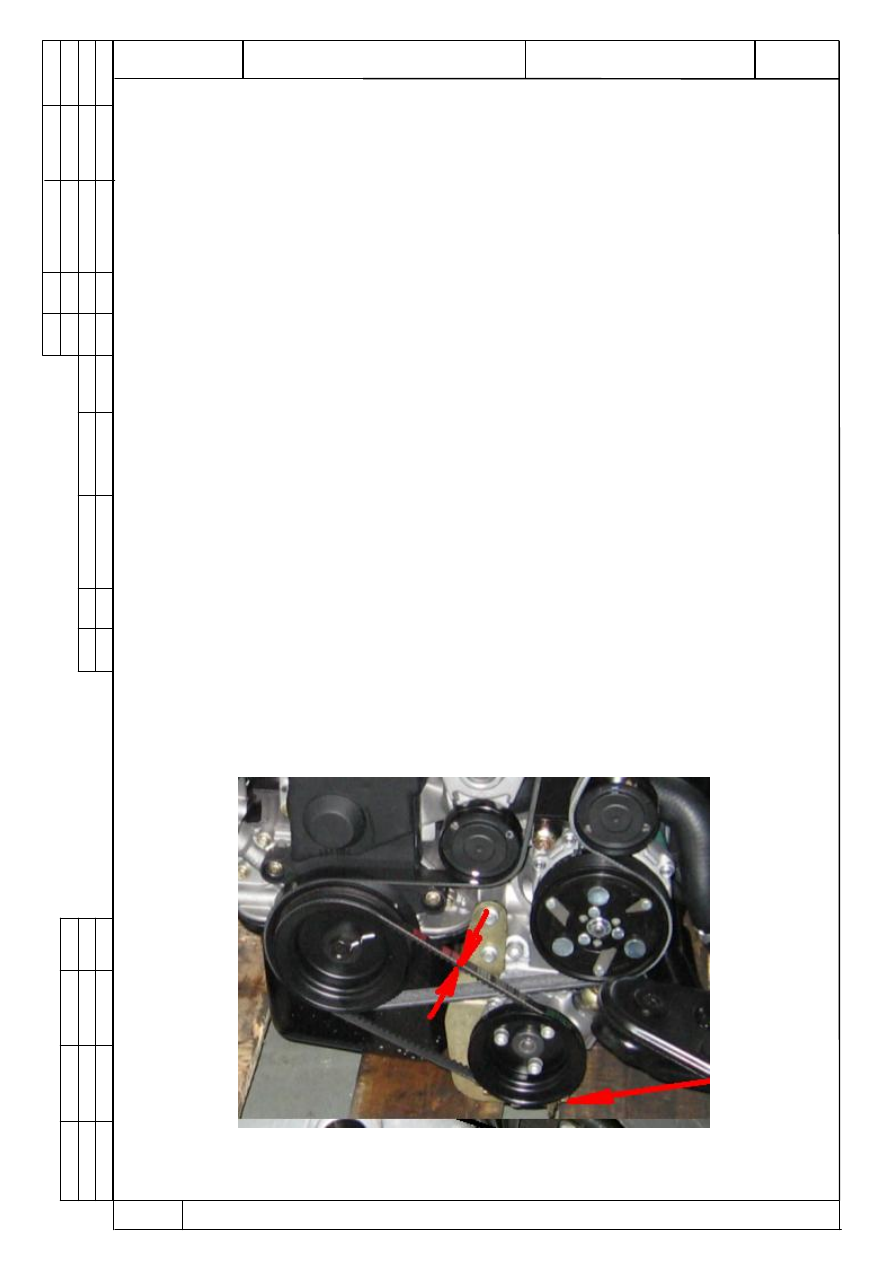

Рис.16. Привод гидроусилителя.



ГОСТ 3.1105-84

                      ЗАО "ЗАЗ" ОС

25480917





Лист

16



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.053

Технологическая инструкция по проведению регламентных работ автомобилей Чери Eastar.


9.3 ЗАМЕНА И РЕГУЛИРОВКА НАТЯЖЕНИЯ РЕМНЯ ГЕНЕРАТОРА.


Для замены приводного ремня  необходимо установить гаечный ключ на

натяжное устройство ремня (поз. 2) и переместить ключ до высвобождения
изношенного ремня. Снять изношенный ремень и отпустить ключ в исход-
ное положение. Заменить натяжной (поз. 2) и направляющие (поз. 3) роли-
ки. Переместить ключом натяжное устройство и установить новый ремень
на шкивы. Во время установки нового ремня обратить внимание на направ-
ление его установки, переместить гаечный ключ в обратном направлении
для натяжения ремня (ремень натягивается автоматически под воздействием
пружины натяжного устройства). Проверить, правильно ли установлен при-
водной ремень.

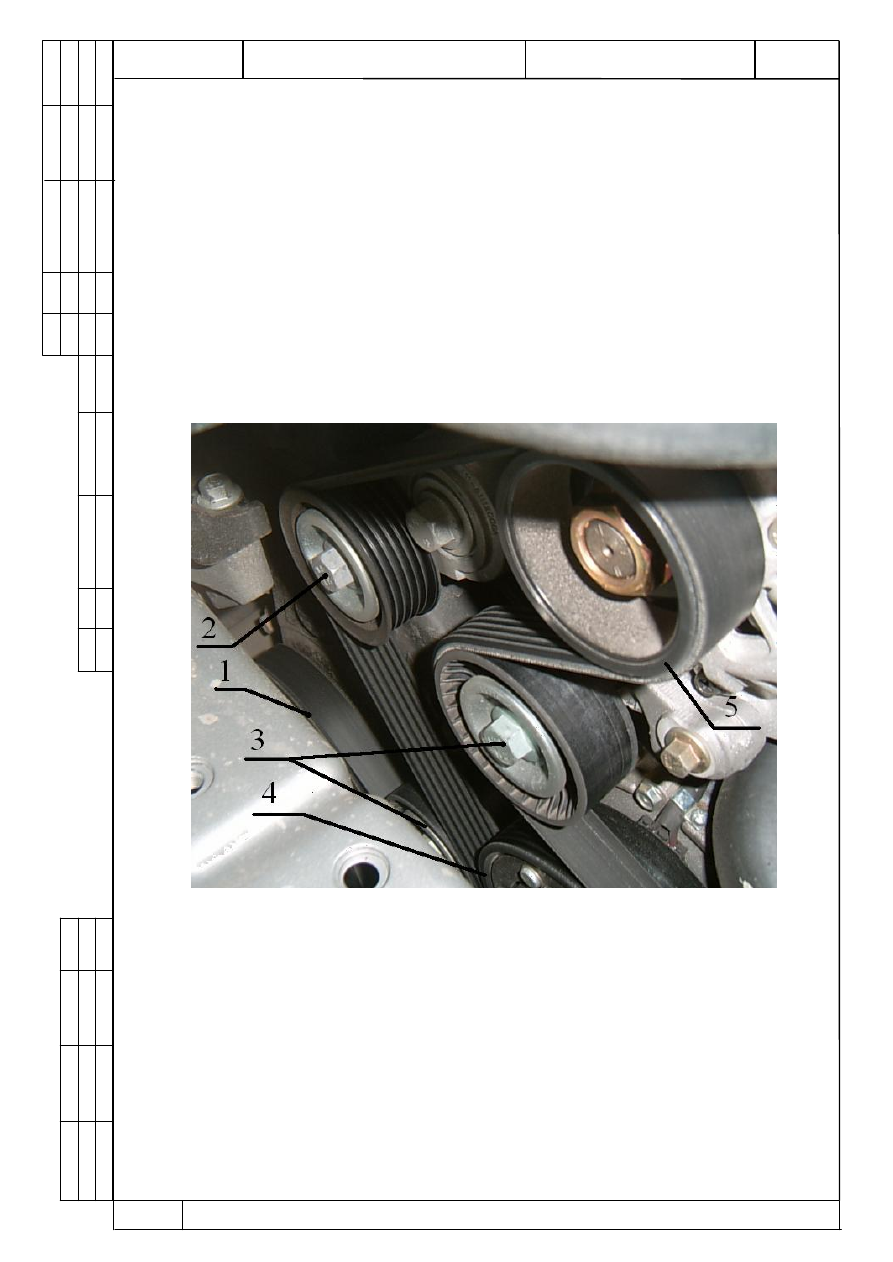

Рис. 17. Натяжение ремня генератора.

1 – шкив коленвала; 2 – натяжной ролик; 3 – направляющие ролики; 4 –

шкив компрессора кондиционера; 5 – шкив генератора.
