Задняя подвеска DВ14В3 – 2910002

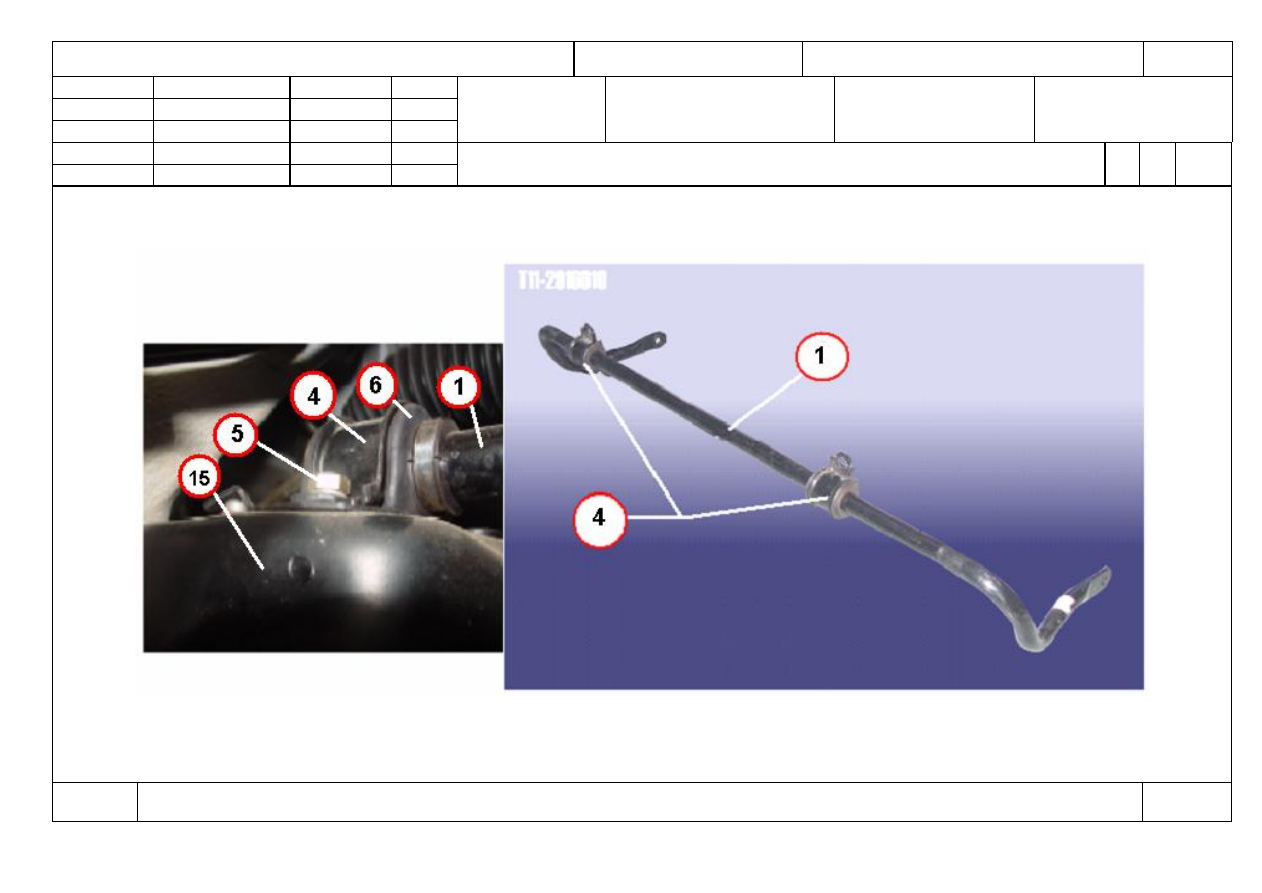

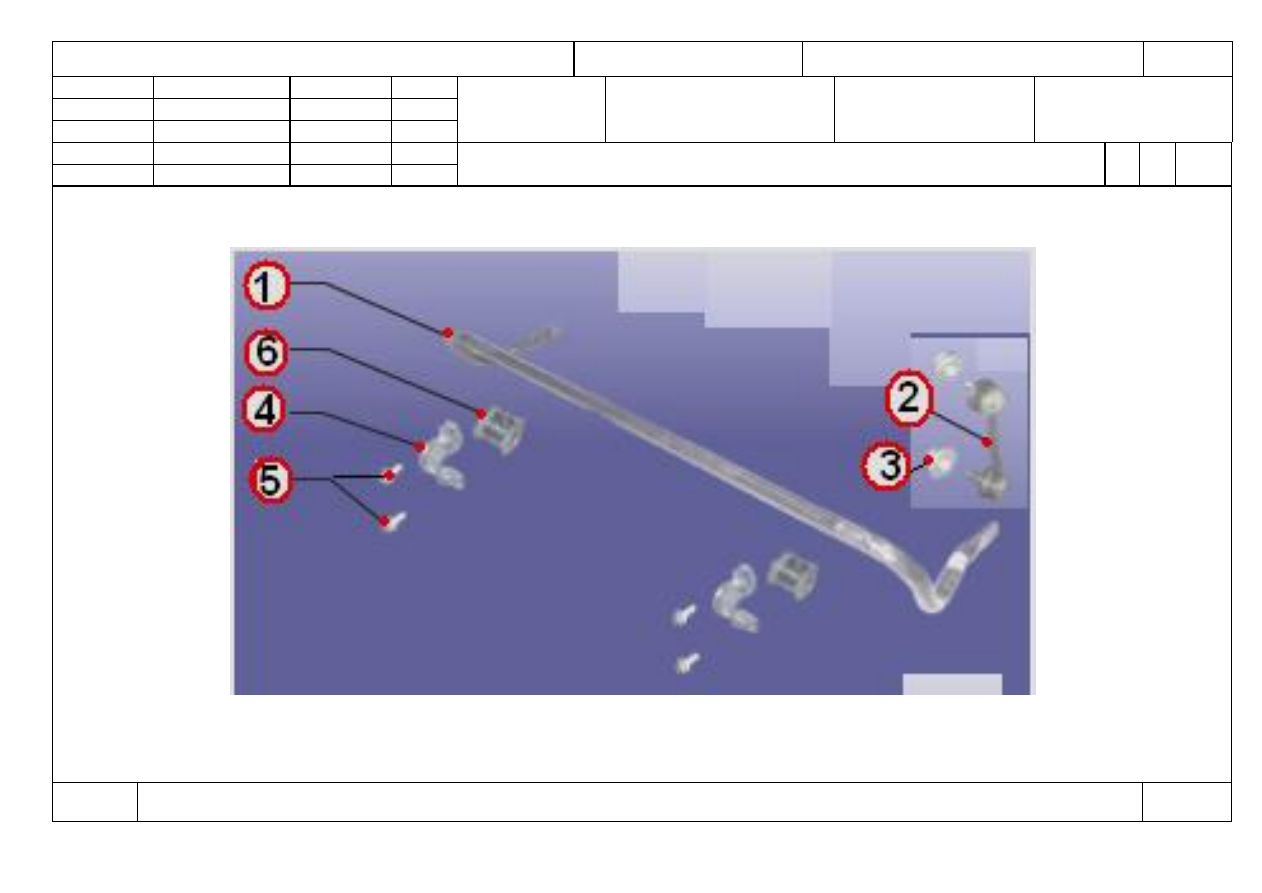

Установка стабилизатора поперечной устойчивости 25480917. 75.053 А Цех Уч РМ Опер Код, наименование операции Обозначение документа Б Код, наименование оборудования СМ Проф. Р УТ КР КОИД ЕН ОП Кшт Тпз Тшт К/М Наименование детали, сб. единицы или материала Обозначение, код ОПП ЕВ ЕН КИ Н.расх. 01 О 02 2. Установить на стабилизатор поперечной устойчивости поз. 1 резиновый буфер поз. 6 ( по одному с каждой стороны). 03
04 3. Установить стабилизатор поперечной устойчивости поз. 1 в сборе по месту на кузов автомобиля и закрепить кронштейны поз. 4 05
б олтами поз. 5 с Мкр. от 22 до 28 Н.м ( по два с каждой стороны). 06 07 4. Соединить реактивные штанги поз.2 с стабилизатором поперечной устойчивости поз. 1, закрутить гайки поз.3 Мкр. от 40 до 50 Н.м 08 ( по одной с каждой стороны). 09 10 5. Установить топливный бак по месту и закрепить на кузове с помощью кронштейнов поз. 4 болтами поз. 5 Мкр.
от 26 до 32 Н.м 11 ( по одному с каждой стороны). 12 13 6. Установить уплотнительное кольцо поз. 10 уплотняющее соединение промежуточной трубы поз. 7 и глушителя поз. 8. 14 15 7. Соединить промежуточную трубу поз. 7 и глушитель поз. 8. 16 17 8. Закрутить две гайки поз. 9 крепления промежуточной трубы поз. 7 и глушителя поз. 8. Момент затяжки гаек поз.9 18 Мкр. от 43 до 52 Н.м. 19 20 9. Убрать специальную технологическую опору с под топливный бак в сборе поз. 11. 21 22 10. Закрепить тормозные шланги на кронштейнах кузова скобами поз. 14. 23 24 МК/КТТП ТП. 75.053 75
|
