ГОСТ 3.1105  форма 2





Задняя подвеска



D

В14В3 – 2910002







Разраб.



Лагода

















ЗАО «ЗАЗ» ОС



Проверил   Шишкин









Тормозноя колодка ручного

тормоза



    25480917.

 75.053











Н. контр.



Лагода





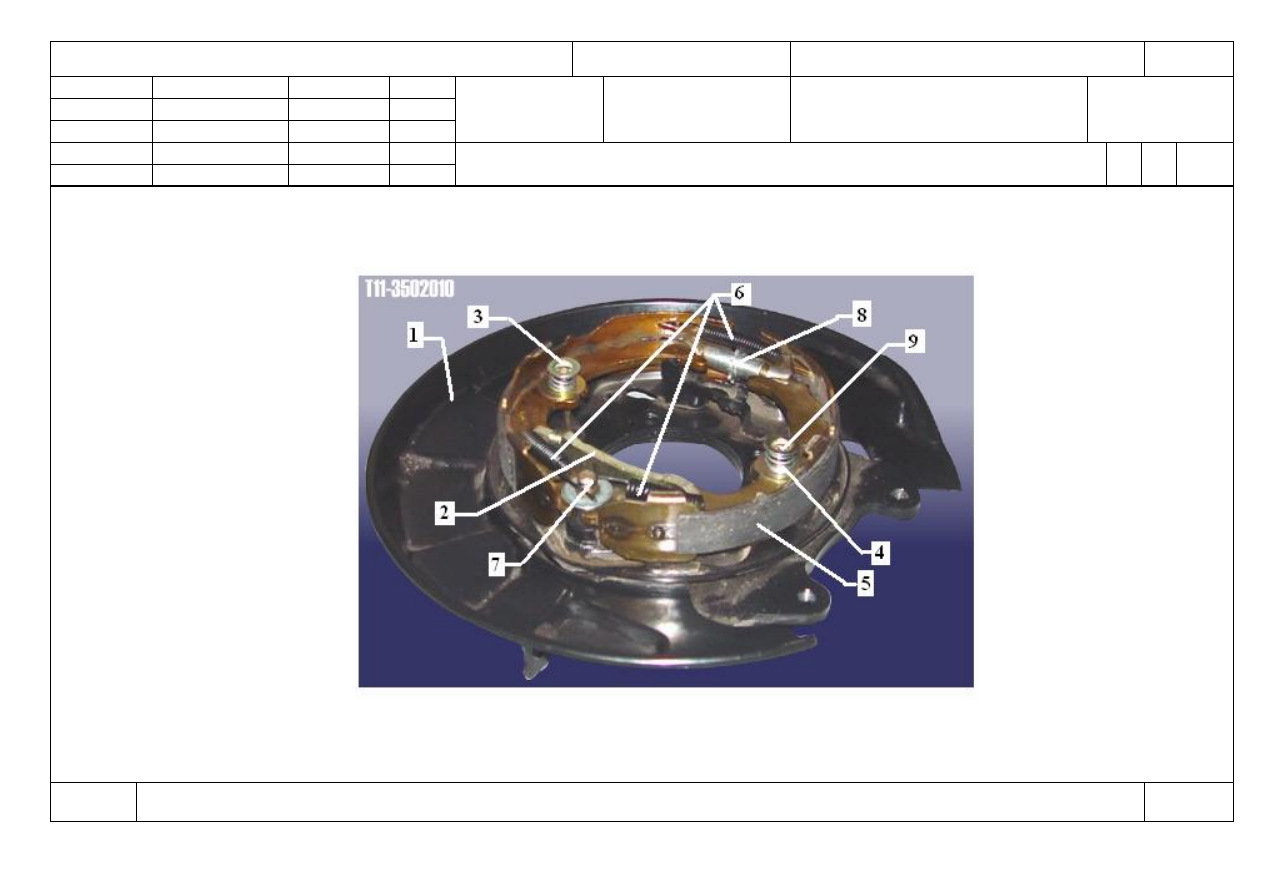

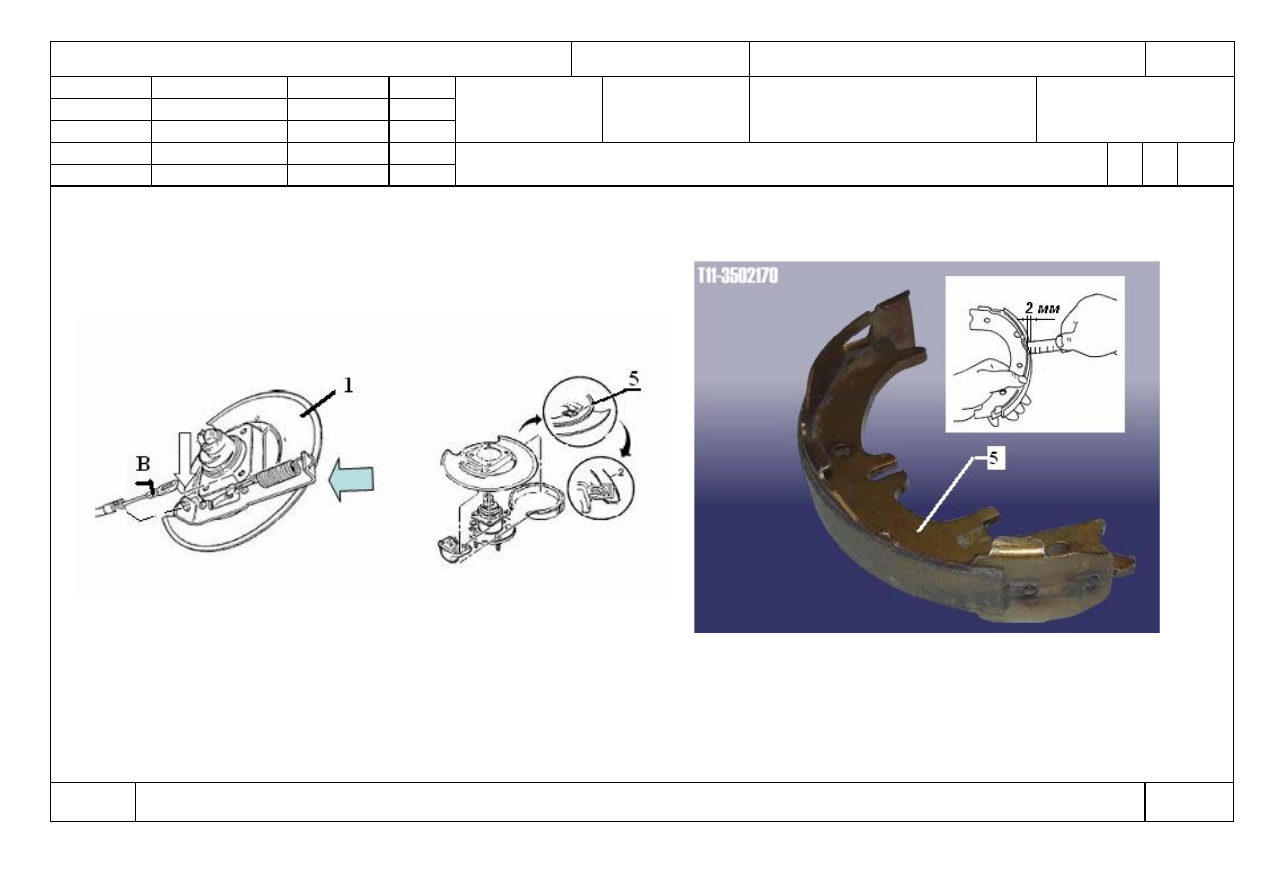

Замена тормозной колодки ручного тормоза

О

1





080-

085




КЭ

ТП 75.053

55





ГОСТ 3.1105  форма 2





Задняя подвеска



D

В14В3 – 2910002







Разраб.



Лагода

















ЗАО «ЗАЗ» ОС



Проверил   Шишкин









Тормозноя колодка ручного

тормоза



    25480917.

 75.053











Н. контр.



Лагода





Замена тормозной колодки ручного тормоза

О

1





080-

085




КЭ

ТП 75.053

56





ГОСТ 3.1105  форма 2





Задняя подвеска



D

В14В3 – 2910002







Разраб.



Лагода















ЗАО «ЗАЗ» ОС



Проверил   Шишкин









Тормозноя колодка

ручного тормоза



    25480917.

 75.053











Н. контр.



Лагода





Замена тормозной колодки ручного тормоза

О

1





080-

085







КЭ

ТП 75.053

57









































ГОСТ 3.1118  форма 1б





Задняя подвеска DВ14В3 – 2910002































































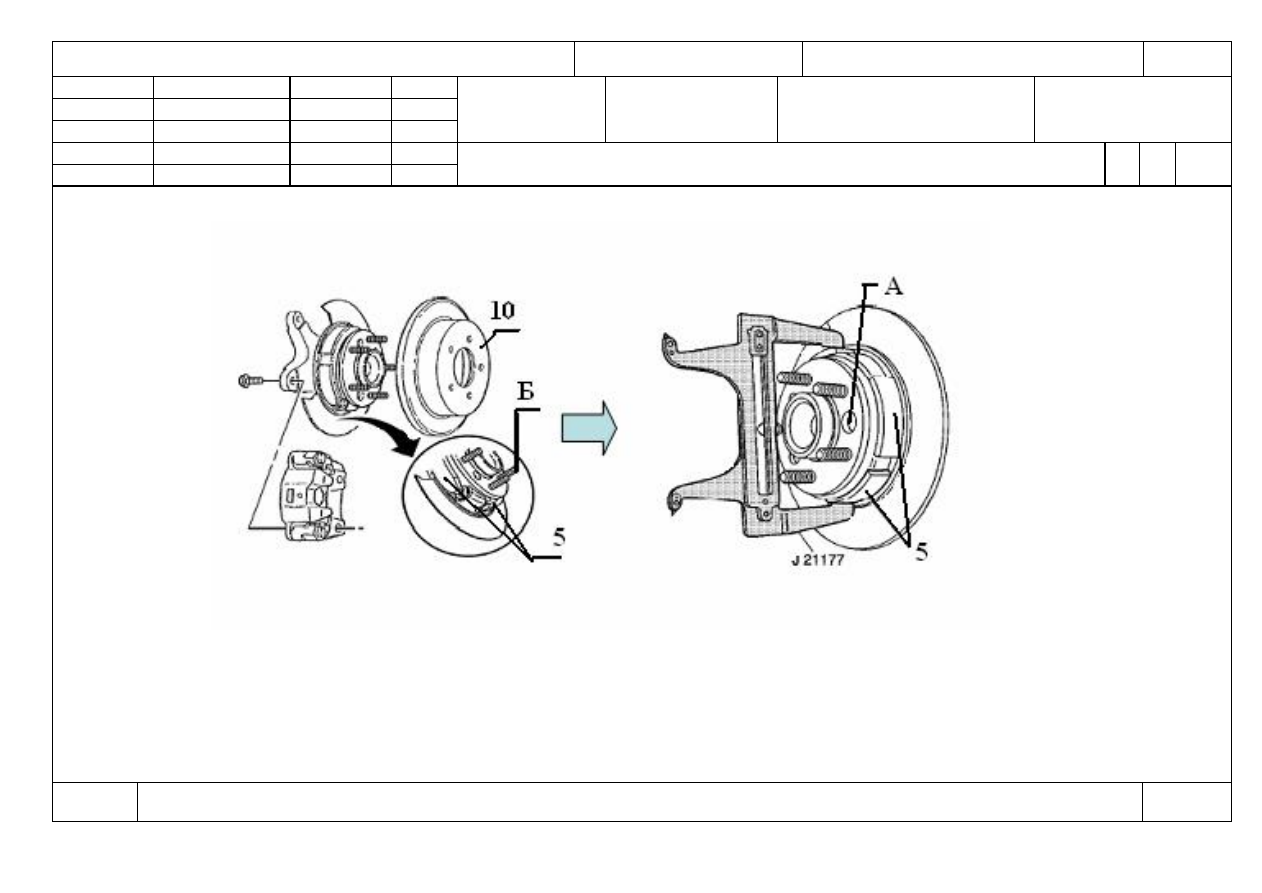

Снятие тормозных  колодок

дискового тормоза

25480917.

75.053

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                           090    Слесарно-сборочная   (См. КЭ лист  62-63).      3

03

Выполнить операции 005,010,050.

04

Б 05                                               Подъемник                                 Q=3т

06

Тележка                                      7043-334

07

К 08 1. Суппорт тормоза                                                              Т11-3502050                                                      шт.                   2

09 2.

Тормозные колодки дискового тормоза                          Т11-BJ3501080                                                  шт.                   4

10 3.

Щиток защитный тормозных колодок                                                                                                        шт.                   2

11 4.

Болт                                                                                   Т11-3502033                                                      шт.                   4

12 5.

Тормозной диск                                                                 Т11-3502075                                                      шт.                   2

13

14

О 15 1. Поднять автомобиль на высоту удобную для работы.

16

17 2.

Снять пылезащитный щиток суппорта  тормоза поз.3.

18

19 3.

Переместить на суппорте  поз. 1 колодки поз. 2 по сторонам  относительно тормозного диска поз. 5  см. эскиз лист 62.

20

21 4.

Открутить болты  поз. 4,  снять скобу   с  суппорта.

22



23 5.

Снять тормозные колодки поз. 2.

24

МК/КТТП

ТП. 75.053

58
