Автомобили Chery: руководства по ТО - часть 404

ГОСТ 3.1105 форма 2

Задняя подвеска DВ14В3 – 2910002

Разраб.

Лагода

ЗАО «ЗАЗ» ОС

Проверил Шишкин

Тормозной диск

25480917.

75.053

Н. контр.

Лагода

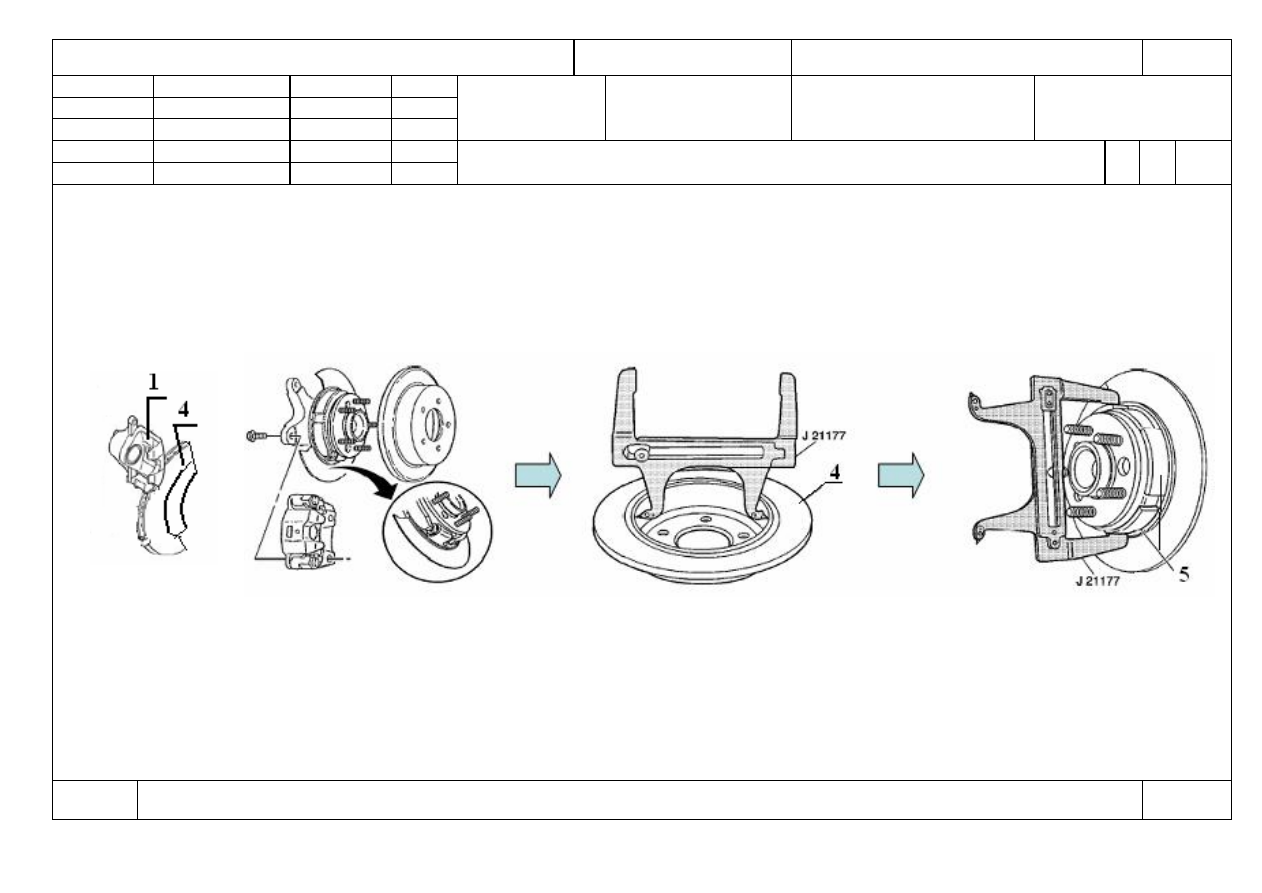

Снятие, установка тормозного диска

060-

065

КЭ

ТП 75.053

ГОСТ 3.1118 форма 1б

Задняя подвеска DВ14В3 – 2910002

Снятие подшипника ступицы заднего

колеса

25480917.

75.053

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

А 02 070 Слесарно-сборочная (См. КЭ лист 48-50). 3

Выполнить операции 005, 010, 050,060.

Б 05 Подъемник Q=3т

Тележка 7043-334

К 08 1. Фланец в сборе Т11-3502070 шт. 2

09 2.

Щиток в сборе Т11-3502010 шт. 2

10 3.

Гайка крепления подшипника ступицы Q 320104 шт. 8

11 4.

Подшипник ступицы заднего колеса Т11-3312010ВА шт. 2

12 5.

Тормозной диск Т11-3502075 шт. 2

13 6.

Болт Т11-3502031 шт. 4

14 7.

Болт Т11-3502033 шт. 4

15 8.

Суппорт тормоза Т11-3502050 шт. 2

16 9.

Ступица с тормозом в сборе Т11-3502050 шт. 2

17 10.

Тормозные колодки дискового тормоза Т11-BJ3501080 шт. 4

18 11.

Тормозные колодки ручного тормоза Т11-3502170 шт. 4

19 12.

Рычаг задней подвески Т11-3301010/20 шт. 1/1

М 21 1. Низкотемпературное (2-7%) моющее ТУ У 21249531-003-96 кг 0,05

средство НМС-95 (г. Харьков)

23 2.

Ткани х/б и смешанные бытовые Арт. 7С 32-Б2 м.п. 0,06

МК/КТТП

ТП 75.053

ГОСТ 3.1118 форма 1б

Задняя подвеска DВ14В3 – 2910002

Снятие подшипника ступицы заднего

колеса

25480917.

75.053

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

М 02 3. Кисть КФ-25 ГОСТ 10597-87 шт. 0,001

03 4.

Биологические перчатки кг 0,001

О 051. Отсоединить отрицательный провод аккумуляторной батареи.

06
07 2.

Снять разъем АБС.

09 3.

Открутить четыре гайки поз. 3 освободив подшипник ступицы заднего колеса поз. 4.

11 4.

Снять подшипник ступицы заднего колеса поз. 4. со шпилек фланца поз. 1

13 5.

Выполнить переходы 1 – 4 для другой стороны задней подвески.

15 6.Снятые детали вымыть в водном низкотемпературном (2- 7%) моющем растворе НМС - 95, просушить.

Внимание:

Промывку деталей производить в специально отведенном месте, оборудованном вытяжной вентиляцией,

емкостью для промывки и защитными средствами пожаротушения.

20 7.

Произвести контроль общего состояния деталей внешним осмотром.

Т 21 При обнаружении отклонений произвести замену.

Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

МК/КТТП

ТП. 75.053

ГОСТ 3.1118 форма 1б

Задняя подвеска DВ14В3 – 2910002

Установка подшипника ступицы

заднего колеса

25480917.

75.053

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

А 02 075 Слесарно-сборочная (См. КЭ лист 48-50). 3

Выполнить операции 070, 065,055, 015.

Б 05 Подъемник Q=3т

Тележка 7043-334

К 08 1. Фланец в сборе Т11-3502070 шт. 2

09 2.

Щиток в сборе Т11-3502010 шт. 2

10 3.

Гайка крепления подшипника ступицы Q 320104 шт. 8

11 4.

Подшипник ступицы заднего колеса Т11-3312010ВА шт. 2

12 5.

Тормозной диск Т11-3502075 шт. 2

13 6.

Болт Т11-3502031 шт. 4

14 7.

Болт Т11-3502033 шт. 4

15 8.

Суппорт тормоза Т11-3502050 шт. 2

16 9.

Ступица с тормозом в сборе Т11-3502050 шт. 2

17 10.

Тормозные колодки дискового тормоза Т11-BJ3501080 шт. 4

18 11.

Тормозные колодки ручного тормоза Т11-3502170 шт. 4

19 12.

Рычаг задней подвески правый /левый Т11-3301010/20 шт. 1/1

О 22 1. Установить подшипник ступицы заднего колеса поз. 4 на шпильки фланца поз. 1 подсобранного с рычагом задней подвески

поз. 12 и щитком в сборе с колодками поз. 2.

МК/КТТП

ТП. 75.053
