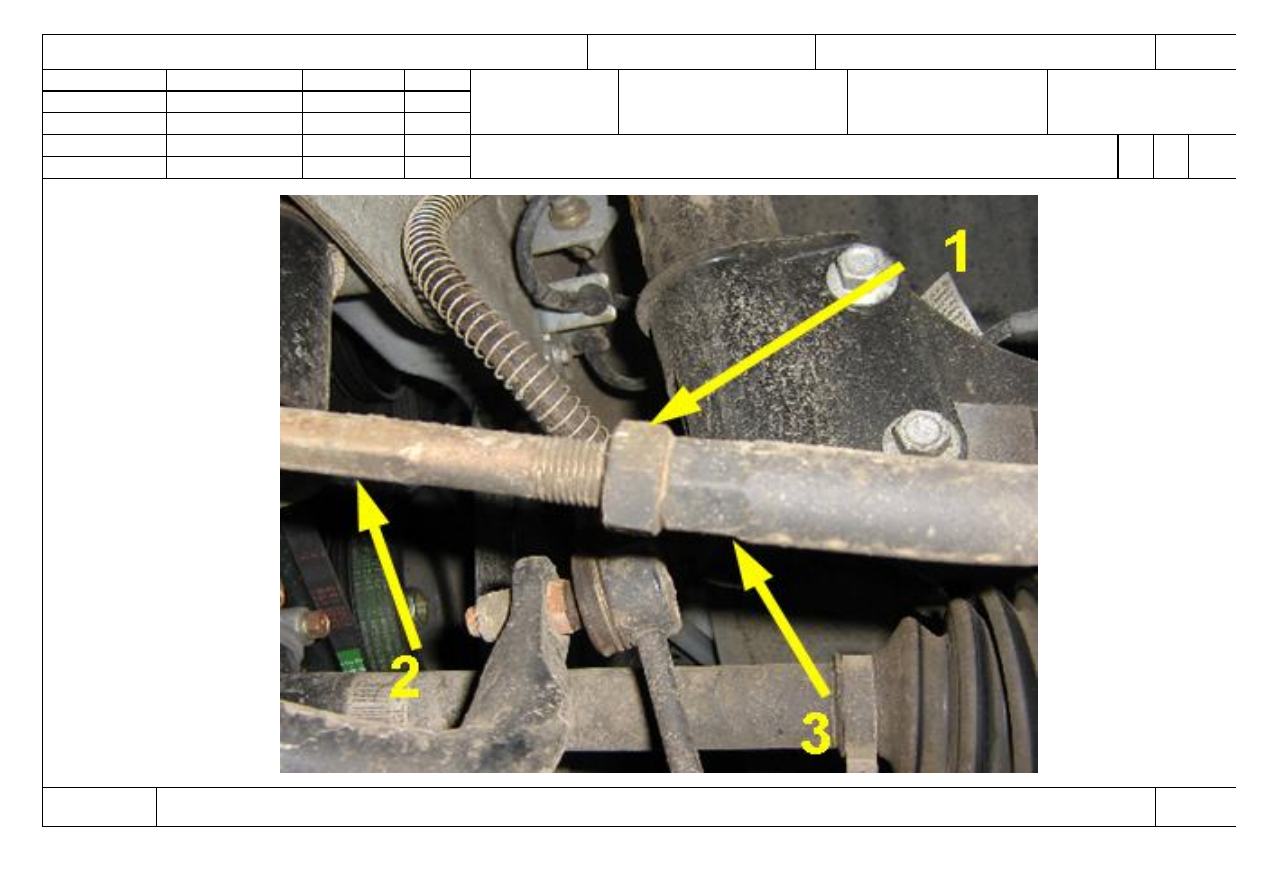

Регулировка углов установки передних колес

О1



060




 Оп. 060












































КЭ

ТП 75.052

47






ГОСТ 3.1105  форма 2







Амортизационные стойки DB14B3

2



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.052













Н. контр.



Лагода





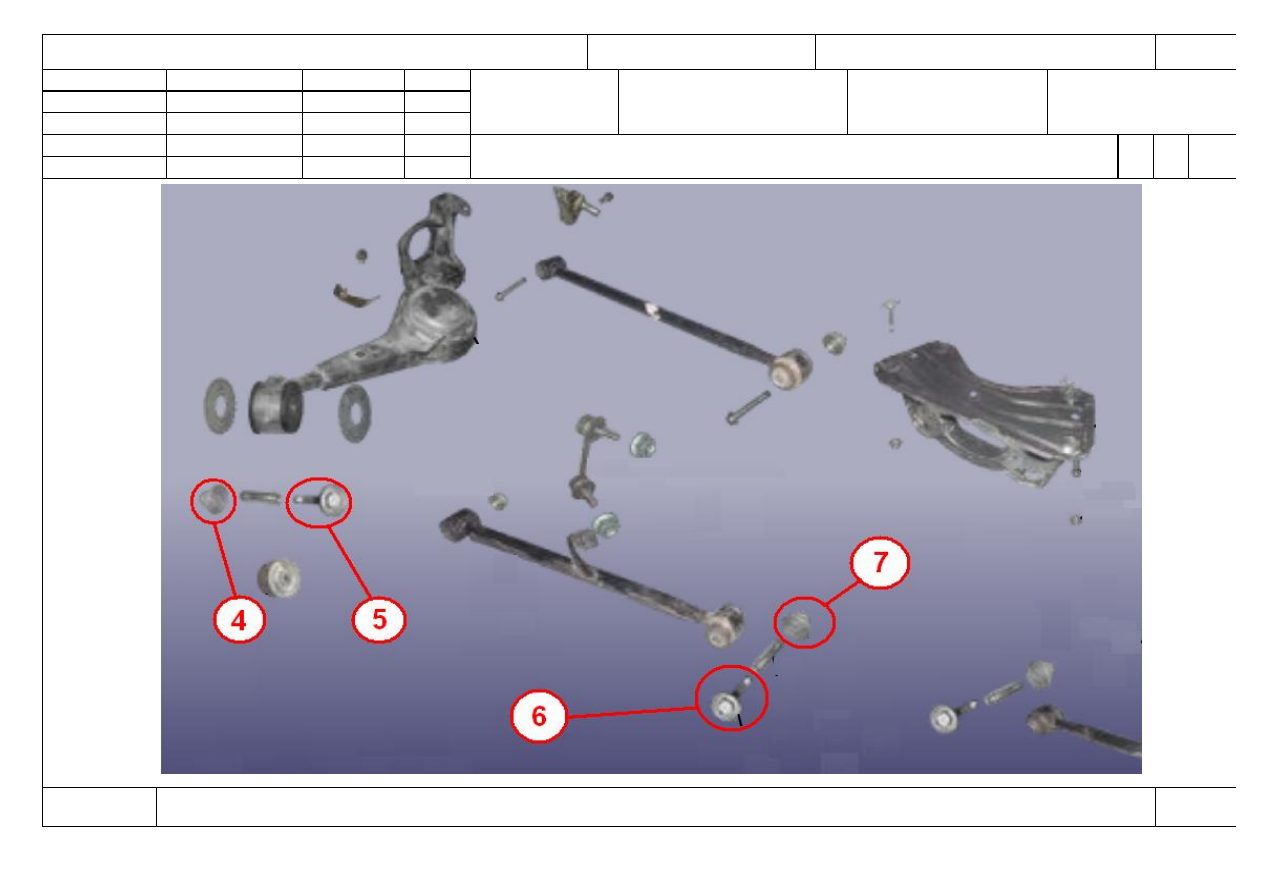

Регулировка углов установки задних колес

О1



060




 Оп. 060













































КЭ

ТП 75.052

48




ГОСТ 3.1118 форма 1б





Амортизационные стойки DB14B3

1





























































Контроль

25480917.

75.052

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02



         070

Контроль                                                                3

03

Выполнить операции  (015,025,035,045,055,060).

04

Б 05                           Подъемник                                                    Q=3т

06

Тележка                                                         7043-334

07

Слесарно-сборочный верстак                      7051-146

08

О 09 1. Контролировать – визуально:

10  -

наличие товарного знака или ярлык завода-изготовителя на вновь установленных деталях и узлах;

11  -

комплектацию и качество сборки (наличие крепежных и стопорящих элементов на узлах и деталях);

12  -

отсутствие механических повреждений деталей и узлов.

13

Р 14  100%

15

О 16 2. Проконтролировать эффективность работы подвесок автомобиля.

17

Р 18  100 %

19

О 20 3. Контролировать моменты затяжки резьбовых соединений по операциям:

21  -

винта крепления левого грязезащитного кожуха моторного отсека автомобиля Мкр=6…8 Нм;

22  -

болта (поз.7) крепления левого грязезащитного кожуха моторного отсека автомобиля Мкр=8…11 Нм;

23  -

болтов (поз.8) крепления левого грязезащитного кожуха моторного отсека автомобиля Мкр=8…11 Нм;

24  -

болтов (поз.9) крепления левого грязезащитного кожуха моторного отсека автомобиля Мкр=13…16 Нм;

МК/КТТП

ТП. 75.052

49



ГОСТ 3.1118 форма 1б





Амортизационные стойки DB14B3

2





























































Контроль

25480917.

75.052

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02  -   болтов (поз.11) крепления правого грязезащитного кожуха моторного отсека автомобиля Мкр=8…11 Нм;

03  -

винтов (поз.12) крепления правого грязезащитного кожуха моторного отсека автомобиля Мкр=6…8 Нм;

04  -

колесных гаек Мкр=96…118 Нм;

05  -

болтов и гаек крепления амортизационной стойки к поворотному кулаку  Мкр=110...130 Нм;

06  -

гайки крепления тяги стабилизатора (серьги) к амортизационной стойке Мкр=40…50 Нм;

07  -

гаек крепления амортизационной стойки к кузову автомобиля Мкр=45…55 Нм;

08  -

гайки крепления штока амортизатора передней амортизационной стойки Мкр=70…80 Нм;

09  -

болта крепления заднего амортизатора к кронштейну балки задней подвески Мкр=45…55 Нм;

10  -

гайки крепления заднего амортизатора к кузову автомобиля Мкр=23…27 Нм;

11  -

гайки крепления штока заднего амортизатора Мкр=23…27 Нм;

12  -

стопорных гаек наконечников рулевых тяг Мкр=27…33 Нм;

13  -

эксцентриковых болтов задней подвески Мкр=145…155 Нм.

14

Р 15   100%

16

17 4.

Контролировать углы установки колес:

18

Угол развала передних колес, град. -0,85°±1°.

19

Схождение передних колес 0

0

±5`(

минут).

20

Угол поворота внутреннего колеса 31,2°(±4`), наружного колеса 37°(±4`).

21

Продольный наклон оси поворота, град. 2°50`±1°.

                                                    .

22

Развал задних колес 18`±30` (минут).

23

Схождение задних колес (суммарное) -54`±30`(минут).

24

МК/КТТП

ТП. 75.052

50
