ГОСТ 3.1118 форма 1б





Амортизационные стойки DB14B3

1























































Сборка передней амортизационной стойки

25480917.

75.052

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                            035   Слесарно-сборочная                                            3

03                                    (

См. КЭ лист 29,30).

04

Выполнить операцию   (005, 030).

05

Б 06                                Подъемник                                                    Q=3т

07

Слесарно-сборочный верстак                 7051-146

08

Тележка                                                     7043-334

09

К 10 1. Гайка                                                                                Q33014                                                                            шт.           2

11 2.

Верхняя опора                                                                 Т11-2901110                                                                   шт.           2

12 3.

Опорная шайба                                                               Т11-2901041                                                                    шт.           2

13 4.

Чашка опоры                                                                   Т11-2901070                                                                    шт.           2

14 5.

Чехол грязезащитный                                                     Т11-2901021                                                                   шт.            2

15 6.

Демпфер                                                                          Т11-2901027                                                                    шт.           2

16 7.

Пружина                                                                           Т11-2902011                                                                    шт.           2

17 8.

Кольцо пружины                                                              Т11-2901035                                                                    шт.           2

18 9.

Стойка амортизационная левая                                    Т11-2905010                                                                    шт.            1

19

правая                                   T11-2905020                                                                    шт.            1

20

О 21 1. Установить разобранную амортизационную стойку (поз.9) на устройство для сжатия пружины КМ-329-А и закрепить.

22

23 2.

На амортизационную стойку (поз.9) установить последовательно кольцо пружины (поз.8) и  переднюю пружину (поз.7).

24

Удостовериться, что захваты посажены на пружину амортизационной стойки (поз.9) правильно.

МК/КТТП

ТП. 75.052

27



ГОСТ 3.1118 форма 1б





Амортизационные стойки DB14B3

2























































Сборка передней амортизационной стойки

25480917.

75.052

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 3. Сжать переднюю пружину (поз.7) при помощи устройства КМ-329-А.

03

04 4.

Установить последовательно на амортизационную стойку (поз.9)  демпфер (поз.6), чехол грязезащитный (поз.5), чашку опоры

05     (

поз.4), опорную шайбу (поз.3), верхнюю опору (поз.2).

06

07 5.

Удерживая шток амортизатора от проворачивания за лыски, закрепить подсобранную амортизационную стойку (поз.9) гайкой

08

штока (поз.1) с Мкр=75 Нм.

09

10 6.

Снять собранную амортизационную стойку (поз.9) с устройства КМ-329-А.

11

12 7.

Выполнить переходы (1,2,3,4,5,6,7) для амортизационной стойки противоположной стороны.

13

14 8.

Произвести визуальный контроль комплектации, качества сборки и правильность выполнения операции.

15

16 1.

Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

17 2.

ДК 20-200 Нм.

18 3.

Приспособление для сжатия пружины КМ-329-А.

19 4.

Очки защитные 02-76 ГОСТ 12.4.013-85.

20 5.

Ветошь.

21

22

23

24

МК/КТТП

ТП. 75.052

28





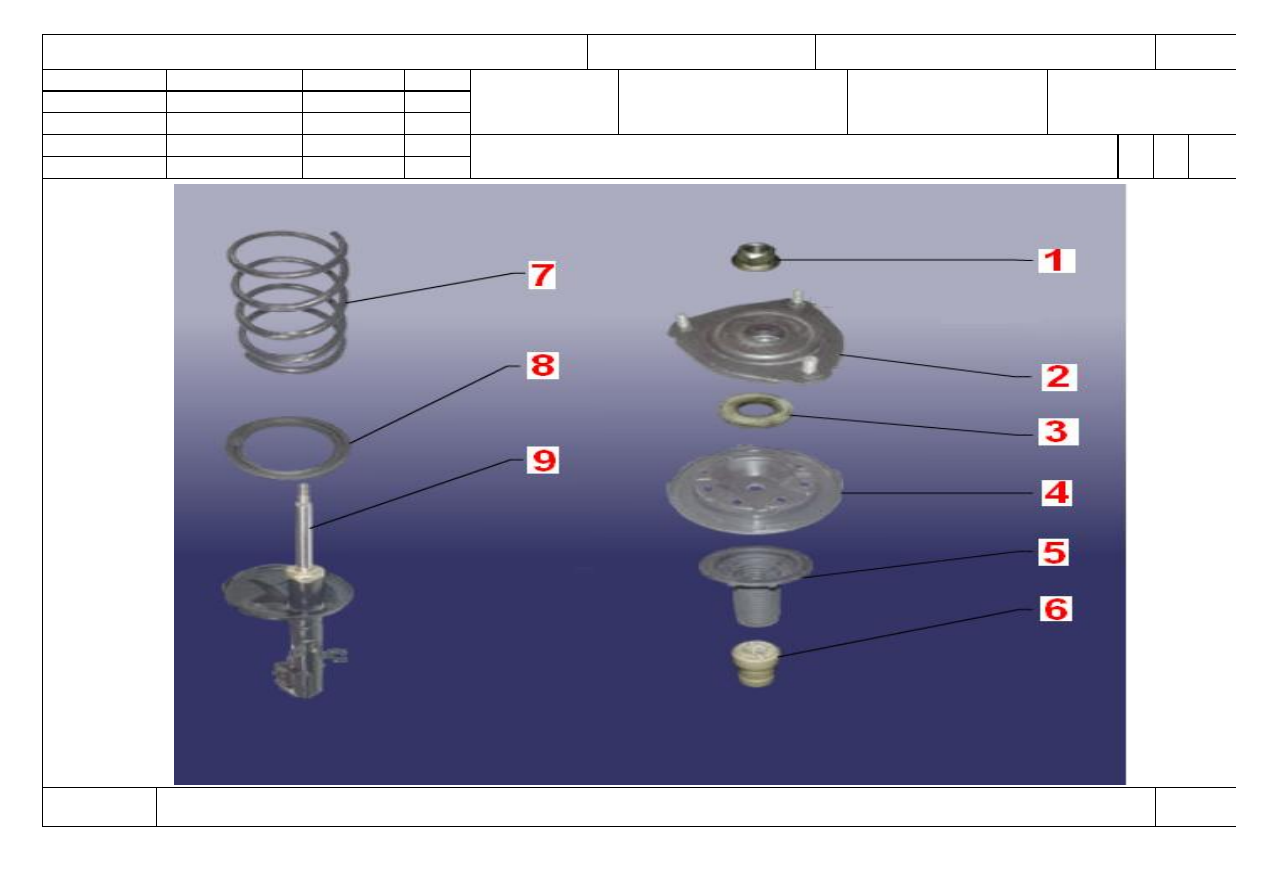

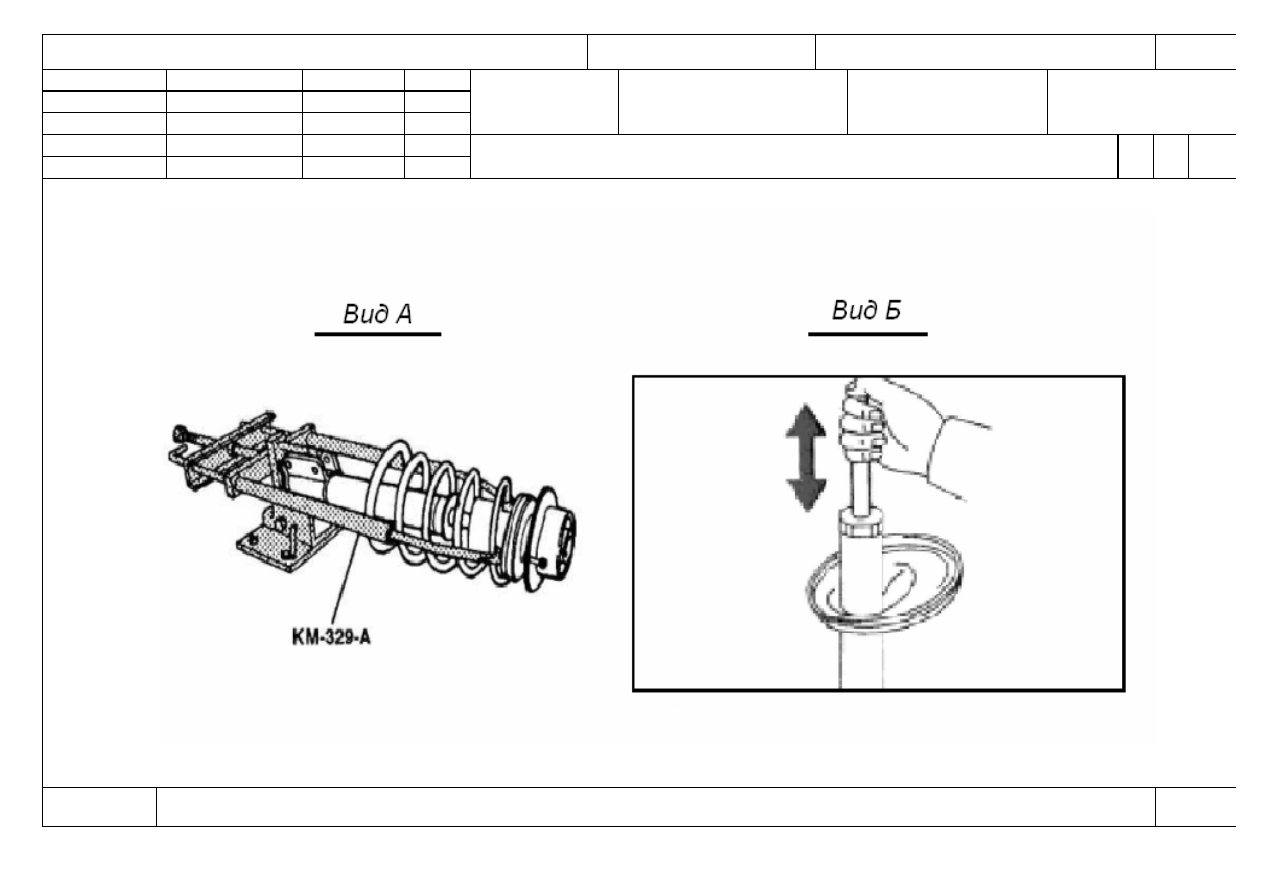

ГОСТ 3.1105  форма 2







Амортизационные стойки DB14B3

1



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.052













Н. контр.



Лагода





Разборка-сборка передней амортизационной стойки

О1



030-

035



   Оп.030-035































































КЭ

ТП 75.052

29






ГОСТ 3.1105  форма 2







Амортизационные стойки DB14B3

2



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.052













Н. контр.



Лагода





Разборка-сборка передней амортизационной стойки

О1



030-

035



   Оп.030-035































































КЭ

ТП 75.052

30
