ГОСТ 3.1118 форма 1б





Амортизационные стойки DB14B3



2























































Установка колес и грязезащитных кожухов



25480917.

75.052

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 2. Установить по месту правый грязезащитный кожух (поз.4) и закрепить болтами (поз.11) с Мкр=10 Нм., винтами (поз.12) с Мкр=7 Нм

03

04 3.

Закрепить правый грязезащитный кожух (поз.4) пистонами (поз.10) вручную до упора, обеспечив надежность соединения.

05

06 4.

Установить колеса с шиной в сборе (поз. 1) на автомобиль  и закрепить гайками (поз.2) последовательно,

07

левое/правое (переднее/заднее), (устанавливать колеса  с шинами одной модели).

08

09 5.

Полностью опустить автомобиль.

10

11 6.

Затянуть гайки (поз.2) в последовательности (A, B, E, D,C) как показано на эскизе с Мкр=110 Нм.

12

13 7.

Установить декоративные колпаки (поз.3), последовательно вручную до защелкивания, левого/правого (переднего/заднего) колеса

14

15 8.

Произвести визуальный контроль комплектации, качества сборки и правильность выполнения операции.

16

17

18

19

20

21

22

23

24

МК/КТТП

ТП. 75.052

11




ГОСТ 3.1118 форма 1б





Амортизационные стойки DB14B3



3























































Установка колес и грязезащитных кожухов



25480917.

75.052

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

Т 02 1. Головка 1/2" S=6 900-6 HAZET.

03 2.

Головка 1/2" S=10 900-10 HAZET.

04 3.

Головка 1/2" S=13 900-13 HAZET.

05 4.

Головка 1/2" S=19 900-19 HAZET.

06 5.

Трещотка 1/2'' 916 SP HAZET.

07 6.

Вставка 9х12 -->1/2".

08 7.

Рукоятка 1/2" 8150NR.

09 8.

Удлинитель L=123 мм 917-5 HAZET .

10 9.

Гайковерт 1/2"  LTV38 R50-13.

11 10.

ДК 2-20 Нм.

12 11.

ДК 40-400 Нм.

13 12.

Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

14 13.

Перчатки трикотажные тип 1 ТУ 17-Украины 2641-94.

15 14.

Очки защитные 02-76 ГОСТ 12.4.013-85.

16 15.

Ветошь.

17

18

19

20

21

22

23

24

МК/КТТП

ТП. 75.052

12










































ГОСТ 3.1105  форма 2





Амортизационные стойки DB14B3

1



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.052













Н. контр.



Лагода





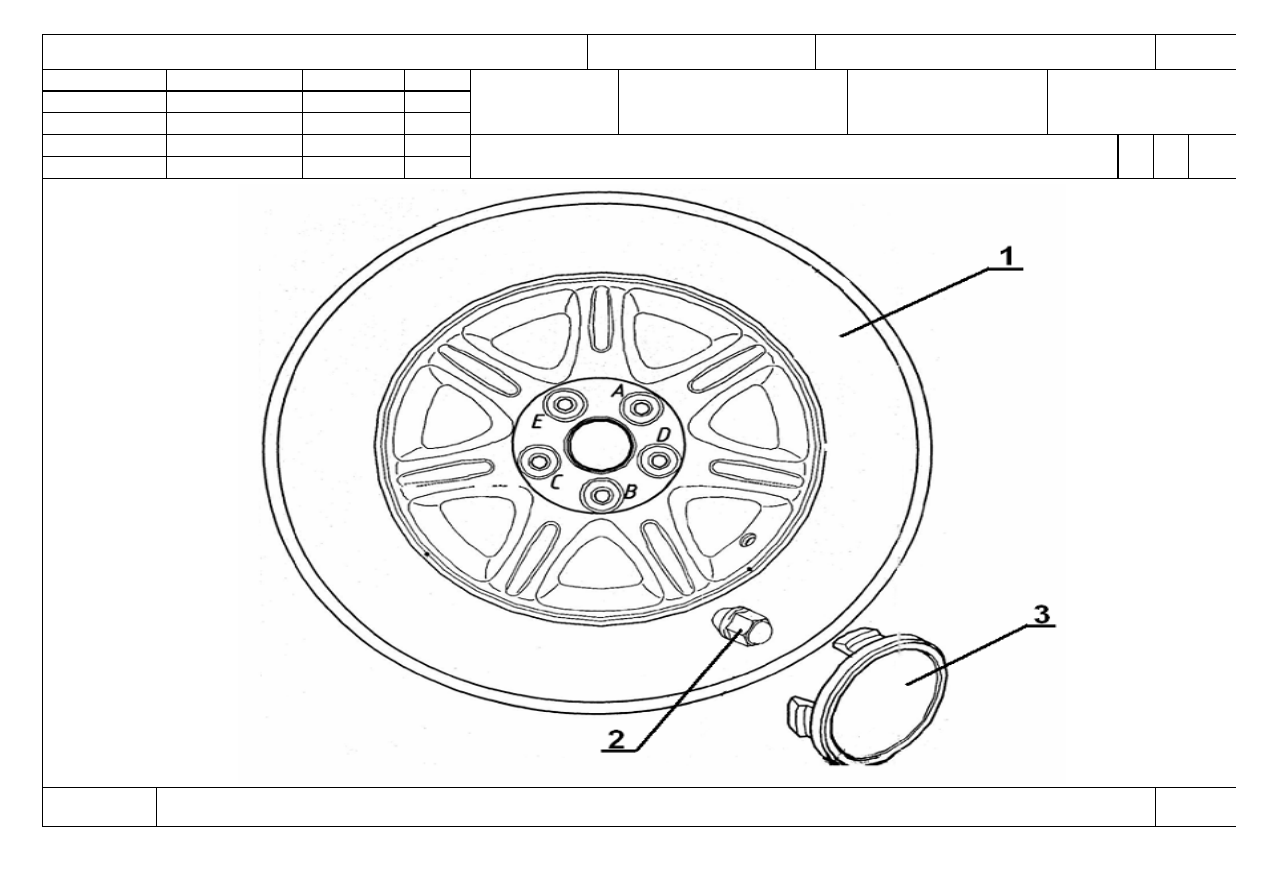

Снятие-установка колес

О1



010-

015



   Оп.010-015































































КЭ

ТП 75.052

13










































ГОСТ 3.1105  форма 2





Амортизационные стойки DB14B3

2



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.052













Н. контр.



Лагода





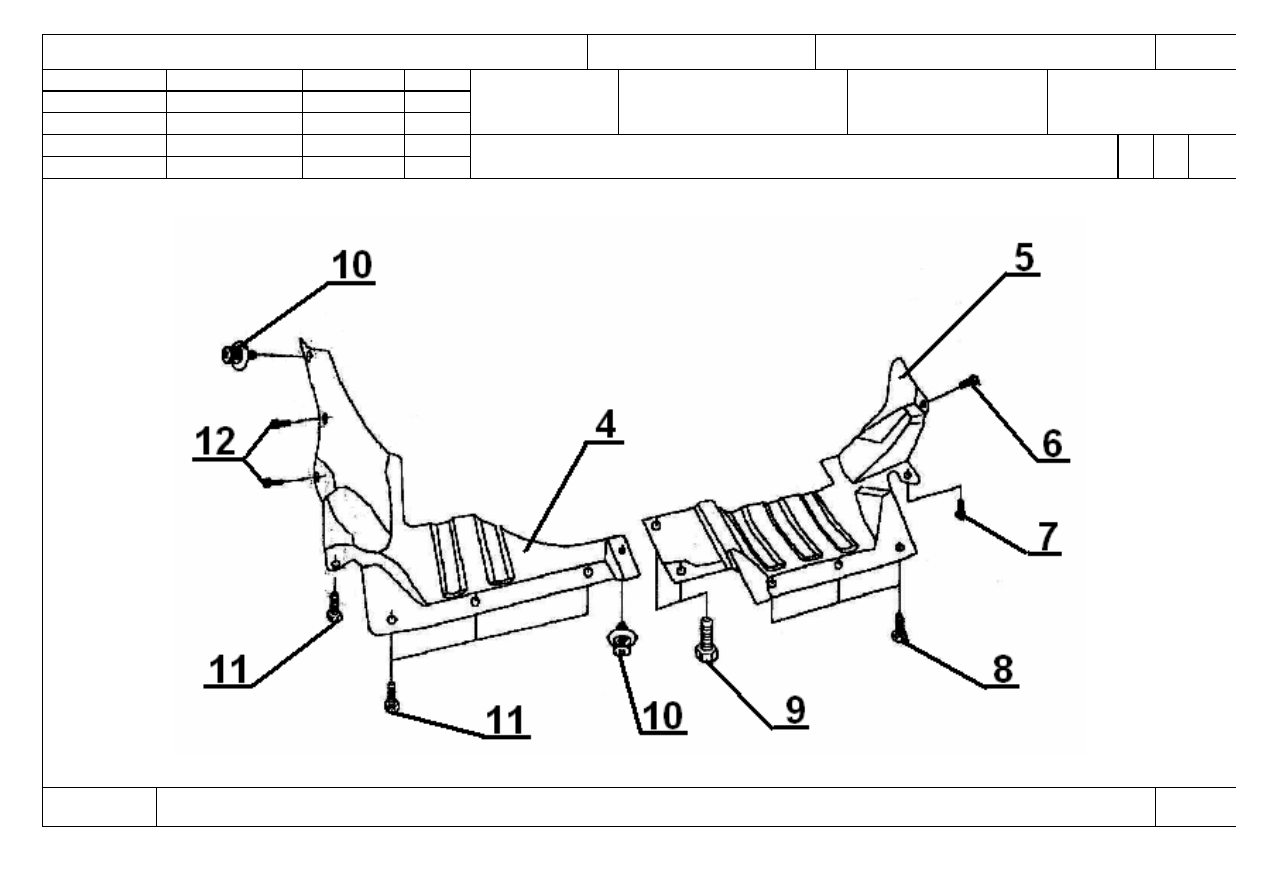

Снятие-установка грязезащитных кожухов

О1



010-

015



   Оп.010-015





















































КЭ

ТП 75.052
