Автомобили Chery: руководства по ТО - часть 371

ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917





Лист

6



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.051

Технологическая инструкция по проведению регламентных работ автомобилей Чери Amulet.

При необходимости выполнить регулировку работы замка двери перемеще-

нием фиксатора относительно стойки кузова.

 Регулировка  производится  перемещением  положения  фиксатора  замка,

предварительно  ослабив  его  крепление.  Перед  регулировкой  рекомендуется
очертить контуры фиксатора на стойке кузова. Если дверь закрывается слиш-
ком  туго,  ослабьте  крепление  фиксатора,  сместите  его  наружу  и  затяните.
Если  дверь  закрывается  неплотно,  фиксатор  сместите  внутрь.  При  этом  не
должно  быть  западания  или  выступания  двери  относительно  кузова.  Если
дверь при закрывании приподнимается (провисание в открытом положении),
фиксатор  опустите. Затяните  фиксатор двери с усилием 20 Н*м.






















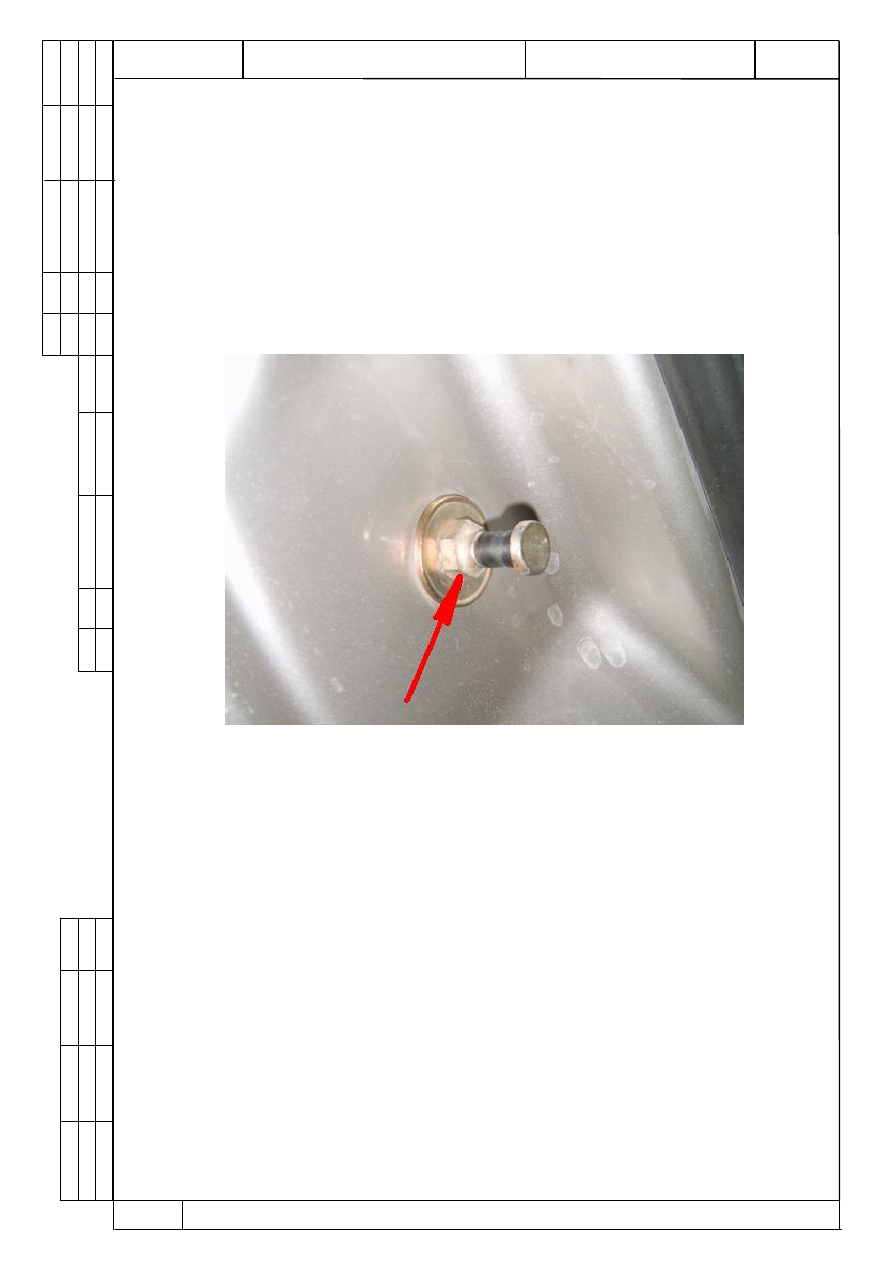

Рис.3. Регулировка фиксатора передней двери.









7.2  ПРОВЕРКА РАБОТЫ ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКОВ

ПЕРЕДНИХ И ЗАДНИХ ДВЕРЕЙ И ЗЕРКАЛ ЗАДНЕГО ВИДА.



Стеклоподъемник  должен  работать  плавно,  без  заеданий,  перекос  стекла

по проему или самопроизвольное опускание стекла не допускается.

 При выявлении отклонений отрегулировать.

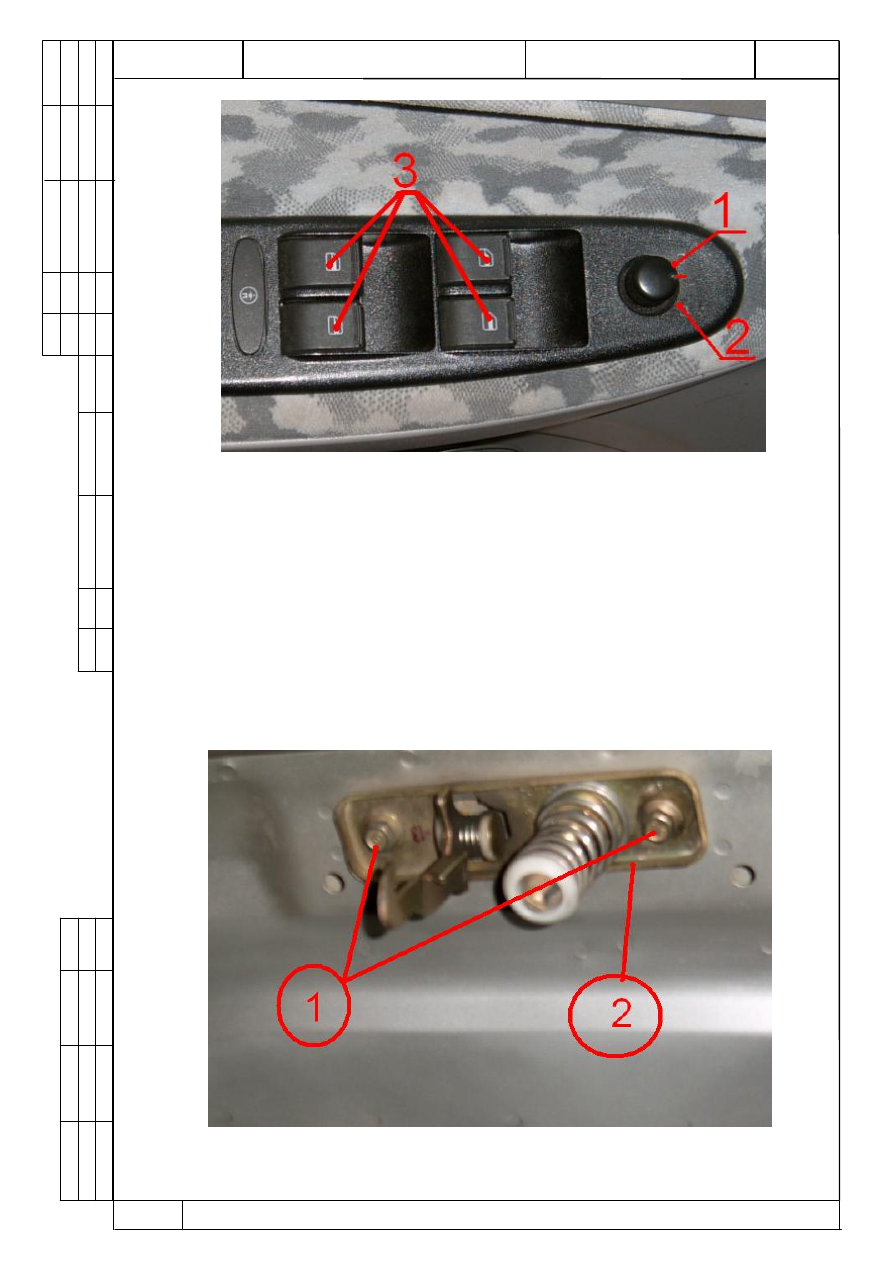

Управление стеклоподъемниками осуществляется с помощью кнопок поз. 3
Управление зеркалами осуществляется регулятором поз. 1, 2












ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917





Лист

7



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.051

Технологическая инструкция по проведению регламентных работ автомобилей Чери Amulet.























Рис. 4. Управление стеклоподъемниками.

7.3  ПРОВЕРКА РАБОТЫ ЗАМКА КАПОТА И БАГАЖНИКА.





Капот  и  багажник  должны  отпираться  и  запираться  без  приложения

большого усилия и фиксироваться в открытом положении. Самопроизволь-
ное открывание не допускается.

При необходимости произведите регулировочные  работы.
При открытом капоте ослабить болты  (см. рис. 5. поз. 1) крепления кор-

пуса (поз. 2) замка и за счет увеличенных отверстий крепления передвинуть
замок в нужное положение. Завернуть болты (поз. 1), проверить работу зам-
ка.






















Рис. 5. Замок капота.

1 – болты крепления; 2 – корпус замка;

ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917





Лист

8



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.051

Технологическая инструкция по проведению регламентных работ автомобилей Чери Amulet.

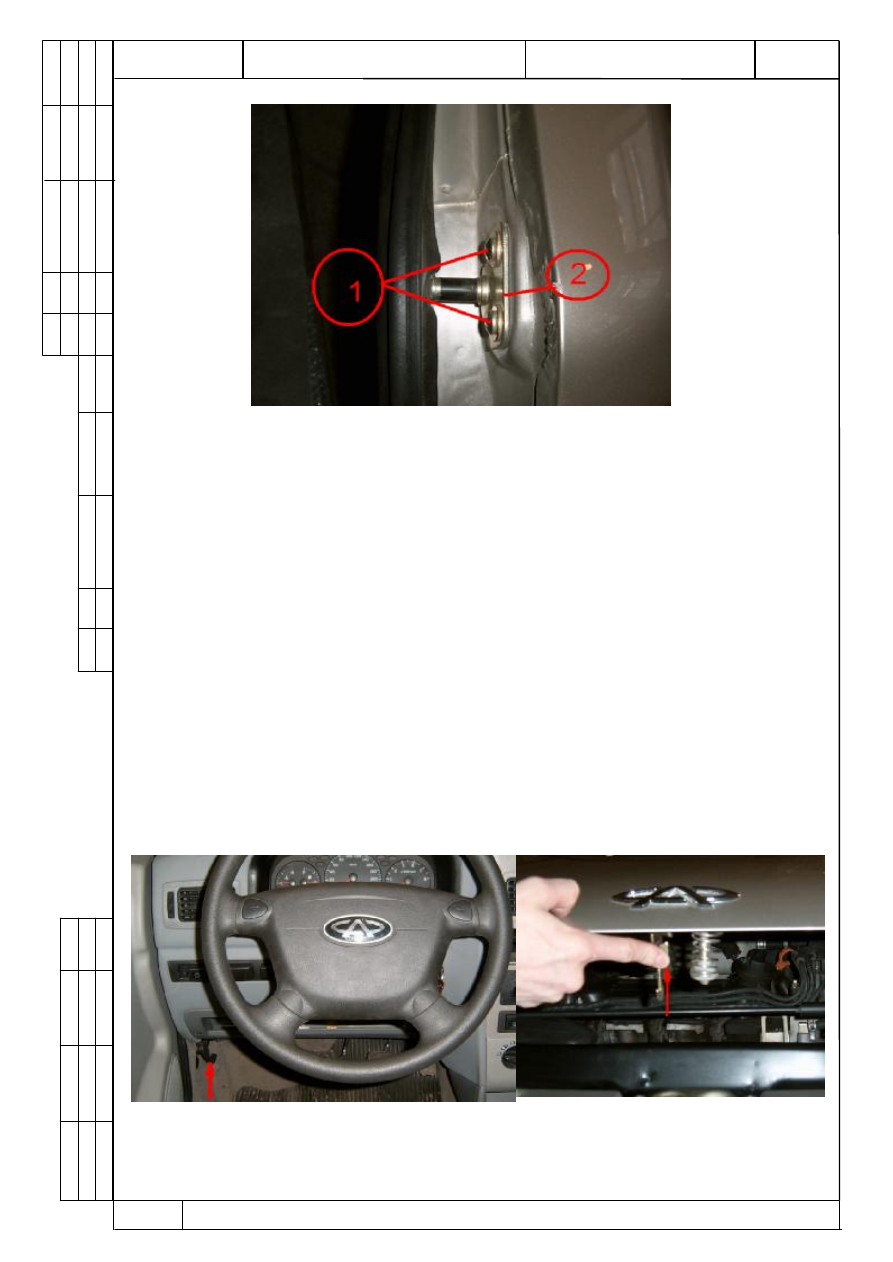

Рис. 6. Регулировочные винты фиксатора замка багажника.



Регулировку работы замка багажника производить перемещением фикса-

тора (болты крепления фиксатора см. рис. 6. поз.1).

Смазать петли дверей, шарниры наружных ручек, трущиеся части фикса-

торов замков дверей, замочные скважины дверей, ограничители открывания
дверей, трос привода замка капота, салазки передних сидений – техниче-
ским вазелином ВТВ-1 ТУ 38.101180-76.



8.  ОБСЛУЖИВАНИЕ



СИЛОВОГО АГРЕГАТА.



Для открытия капота потянуть на себя рукоятку, расположенную под па-

нелью  управления  слева  от  рулевой  колонки  (рис.  7),  приподнять  капот  и
через образовавшуюся щель нажать на предохранительную защелку, прове-
рить четкость срабатывания  замка капота (при открывании и закрывании).
Поднять капот и установить упор в специальное гнездо капота, как показано
на рисунке (рис. 9).




















Рис. 7. Рукоятка привода





Рис. 8. Открытие капота.

           замка капота.


ГОСТ 3.1105-84

                    ЗАО "ЗАЗ" ОС

25480917





Лист

9



 И

зм



 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь









 Д

ат

а





И

зм

.

 Л

ис

т

 №

 д

ок

ум

ен

та





П

од

пи

сь







Д

ат

а



Д

уб

ли

ка

т



В

за

м

.



П

од

п.



ТИ 75.051

Технологическая инструкция по проведению регламентных работ автомобилей Чери Amulet.
















Рис.9.  Установка упора капота.



9.  ПРОВЕРКА РАБОТОСПОСОБНОСТИ СИСТЕМ КОНТРОЛЯ,

ОСВЕЩЕНИЯ И СИГНАЛИЗАЦИИ.

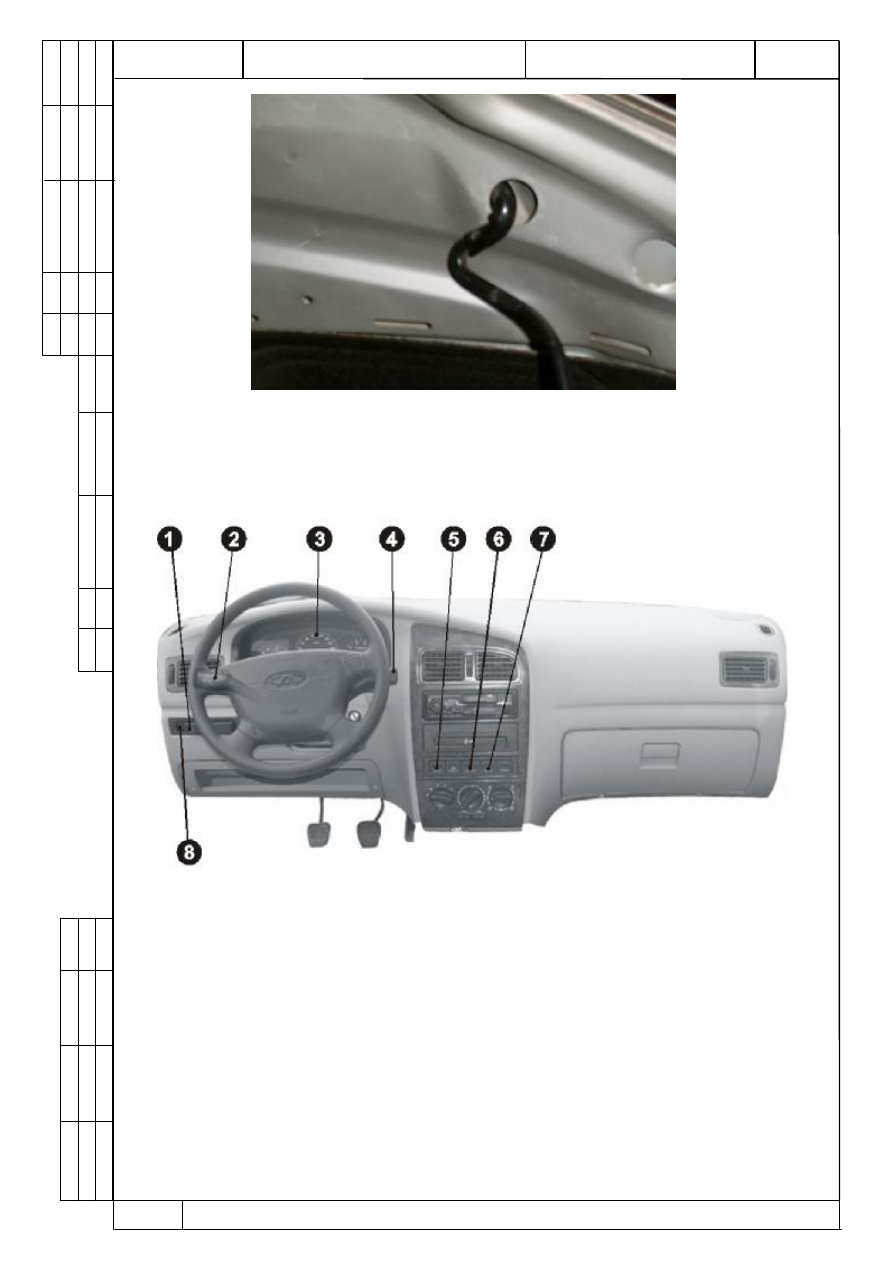

Рис. 10.  Панель приборов.


1 – выключатель фар; 2- выключатель поворотов; 3 – комбинация приборов;
4 – выключатель стеклоочистителя; 5 – выключатель задних противотуман-
ных  фар;  6  –  выключатель  аварийной  сигнализации;  7  –  выключатель  пе-
редних противотуманных фар; 8 – регулятор освещения и комбинации при-
боров.
