ГОСТ 3.1118 форма 1б





Передняя подвеска DС14BХ – 2901002

2























































Установка поворотного кулака

25480917.

75.051

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

Т 02 1. Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

03 2.

ДК 20-200 Нм.

04 3.

Перчатки трикотажные тип 1 ТУ 17-Украины 2641-94.

05 4.

Очки защитные 02-76 ГОСТ 12.4.013-85.

06 5.

Ветошь.

07

08

09

10
11
12

13
14
15

16

17

18

19

20

21

22



23

24

МК/КТТП

ТП. 75.051

53









































ГОСТ 3.1105  форма 2





Передняя подвеска DС14BХ – 2901002

1



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.051













Н. контр.



Лагода





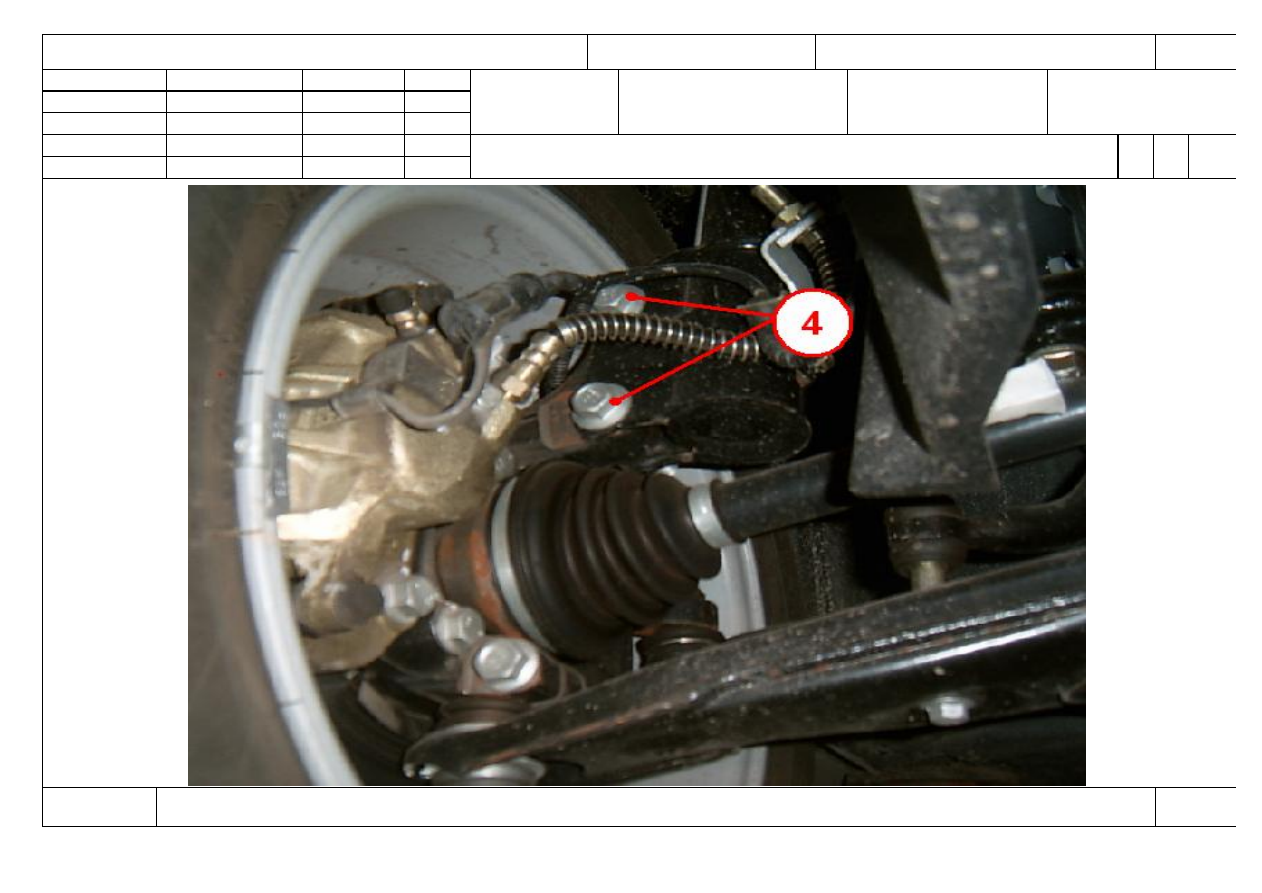

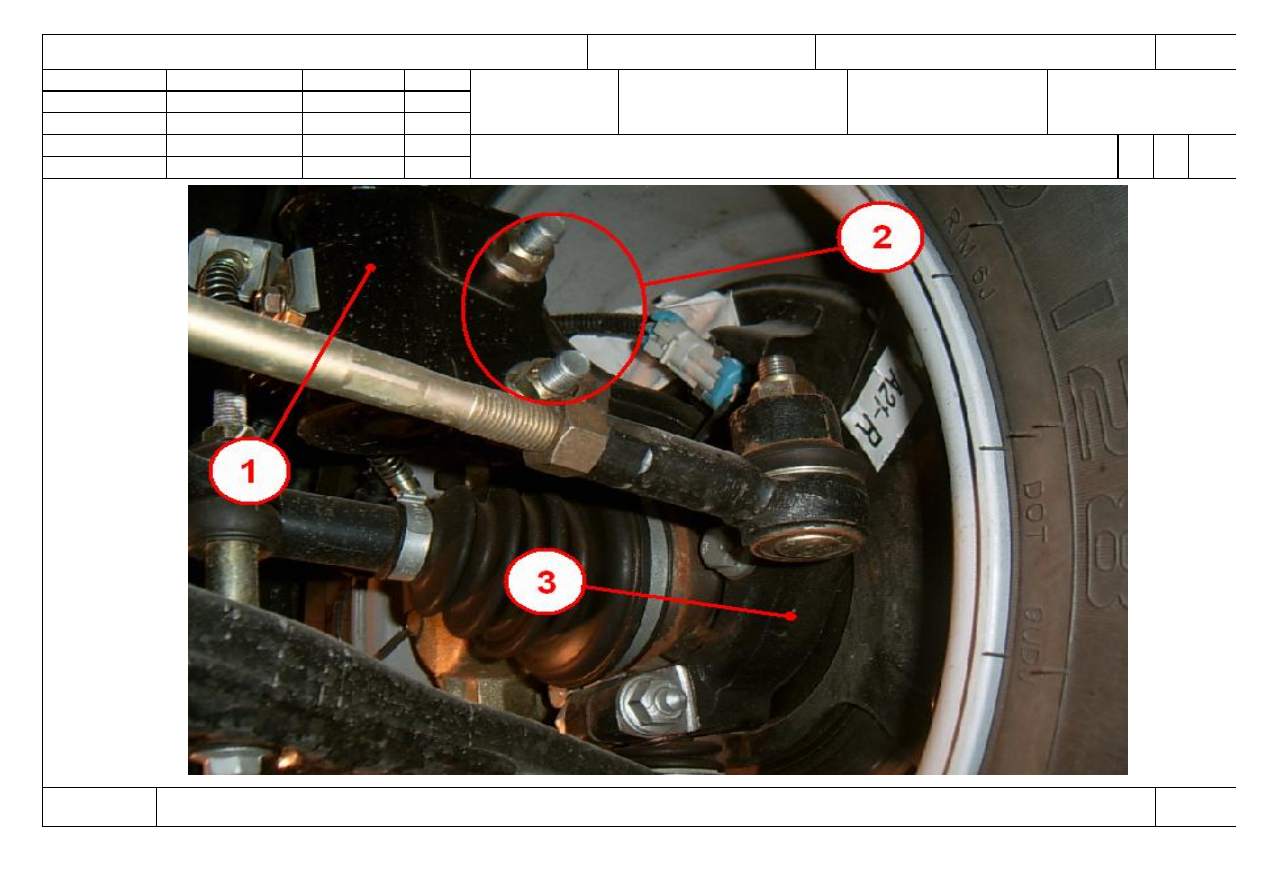

Снятие-установка поворотного кулака

О1



070-

075



   Оп.070-075















































































КЭ

ТП 75.051

54










































ГОСТ 3.1105  форма 2





Передняя подвеска DС14BХ – 2901002

2



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.051













Н. контр.



Лагода





Снятие-установка поворотного кулака

О1



070-

075



   Оп.070-075















































































КЭ

ТП 75.051

55




ГОСТ 3.1118 форма 1б





Передняя подвеска DС14BХ – 2901002

1























































Снятие ступичного узла

25480917.

75.051

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                            080     Слесарно-сборочная                                            3

03                                      (

См. КЭ лист 60).

04

Выполнить операцию   (005, 010, 020).

05

Б 06                                Подъемник                                                    Q=3т

07

Слесарно-сборочный верстак                 7051-146

08

Тележка                                                     7043-334

09

К 10 1. Болт                                                                                  Q1420612                                                                         шт.           6

11 2.

Кулак поворотный левый                                                A21- 3001011                                                                   шт.           1

12

правый                                              A21- 3001012                                                                   шт.           1

13 3.

Грязезащитный кожух левый                                          A21-3501077                                                                    шт.           1

14

правый                                       A21-3501078                                                                    шт.            1

15 4.

Ступица                                                                            B11-3001030                                                                     шт.           2

16 5.

Винт                                                                                  Q2540616                                                                         шт.            2

17 6.

Тормозной диск                                                               А21-3501075                                                                     шт.           2

18

О 19 1. Открутить винты (поз.5) и отсоединить тормозной диск (поз.6) от ступицы (поз.4).

20

21 2.

Открутить болты (поз.1), отсоединить ступицу (поз.4) и грязезащитный кожух (поз.3) от поворотного кулака (поз.2).

22

23 3.

Выполнить переходы (1,2) для противоположной стороны.

24

МК/КТТП

ТП. 75.051

56
