ГОСТ 3.1118 форма 1б





Передняя подвеска DB14B3 – 2901002

72





























































Снятие амортизационной стойки

25480917.

75.049

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

Т 02 1. Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

03 2.

Перчатки трикотажные тип 1 ТУ 17-Украины 2641-94.

04 3.

Очки защитные 02-76 ГОСТ 12.4.013-85.

05 4.

Ветошь.

06

07

08

09

10

11

12

13

14

15

16

17

18

О 19

20

21

22

23

24

МК/КТТП

ТП. 75.049

72



ГОСТ 3.1118 форма 1б





Передняя подвеска DB14B3 – 2901002

73





























































Установка амортизационной стойки

25480917.

75.049

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                            115    Слесарно-сборочная                                            3

03                                      (

См. КЭ лист 75).

04

Выполнить операцию   (005, 110).

05

Б 06                                Подъемник                                                    Q=3т

07

Слесарно-сборочный верстак                 7051-146

08

Тележка                                                     7043-334

09

К 10 1. Колпак защитный                                                            Т11-2901051                                                                    шт.           2

11 2.

Гайка М10х19                                                                  Т11-2901011                                                                    шт.            6

12 3.

Стойка амортизационная левая                                    Т11-2905010                                                                    шт.            1

13

правая                                   T11- 2905020                                                                   шт.            1

14

О 15 1. Установить амортизационную стойку (поз.1) в нишу переднего колеса, совместив шпильки верхней опоры с отверстиями на кузове

16

автомобиля.

17

18 2.

Закрепить амортизационную стойку (поз.1) гайками (поз.2) с Мкр=50 Нм.

19

20 3.

Установить на стойку амортизационную (поз.1) защитный колпак (поз.1) вручную, обеспечив надежность фиксации.

21

22 4.

Выполнить переходы (1,2,3) для противоположной стороны.

23

24 5.

Произвести визуальный контроль комплектации, качества сборки и правильность выполнения операции.

МК/КТТП

ТП. 75.049

73



ГОСТ 3.1118 форма 1б





Передняя подвеска DB14B3 – 2901002

74





























































Установка амортизационной стойки

25480917.

75.049

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

Т 02 1. Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

03 2.

ДК 10-100 Нм.

04 3.

Перчатки трикотажные тип 1 ТУ 17-Украины 2641-94.

05 4.

Очки защитные 02-76 ГОСТ 12.4.013-85.

06 5.

Ветошь.

07

08

09

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

МК/КТТП

ТП. 75.049

74









































ГОСТ 3.1105  форма 2





Передняя подвеска DB14B3 – 2901002

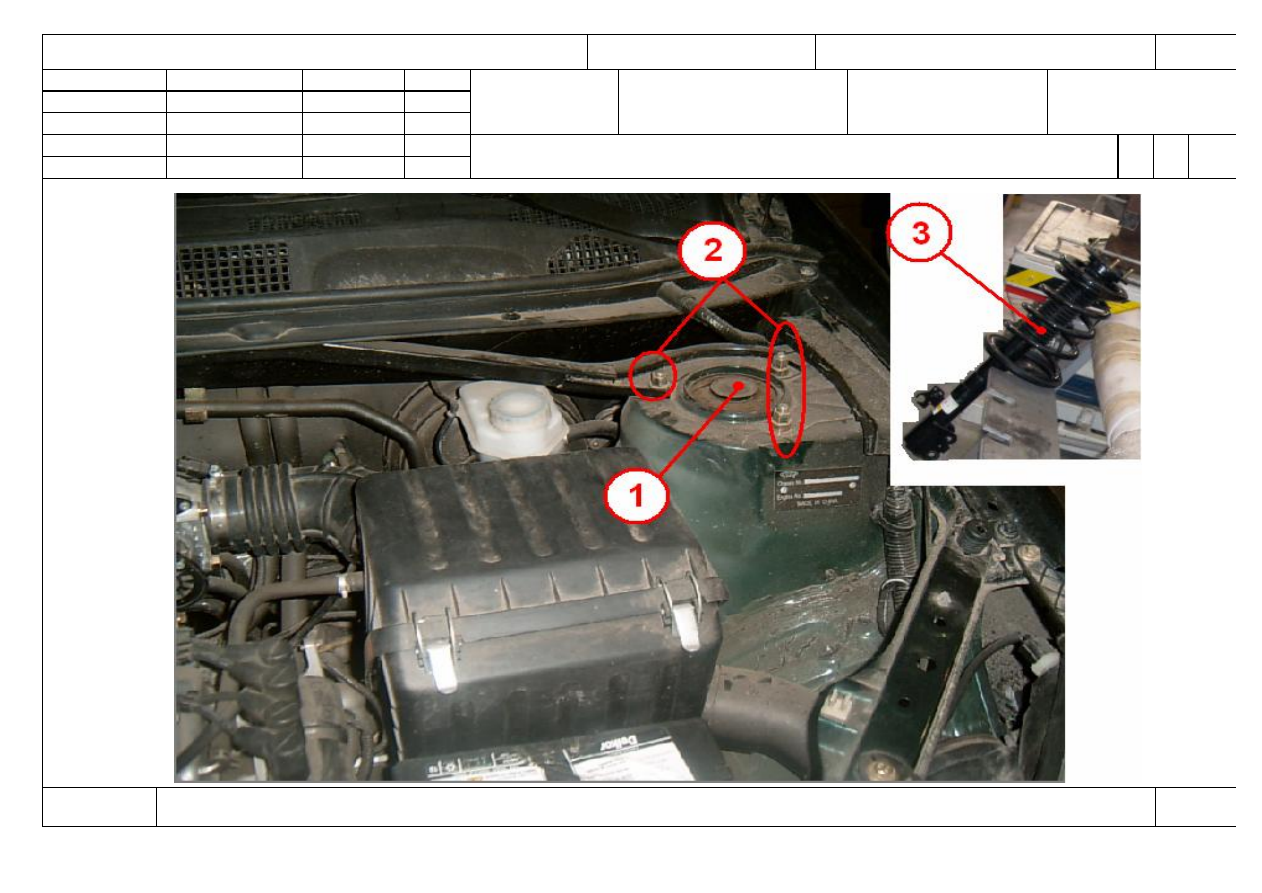

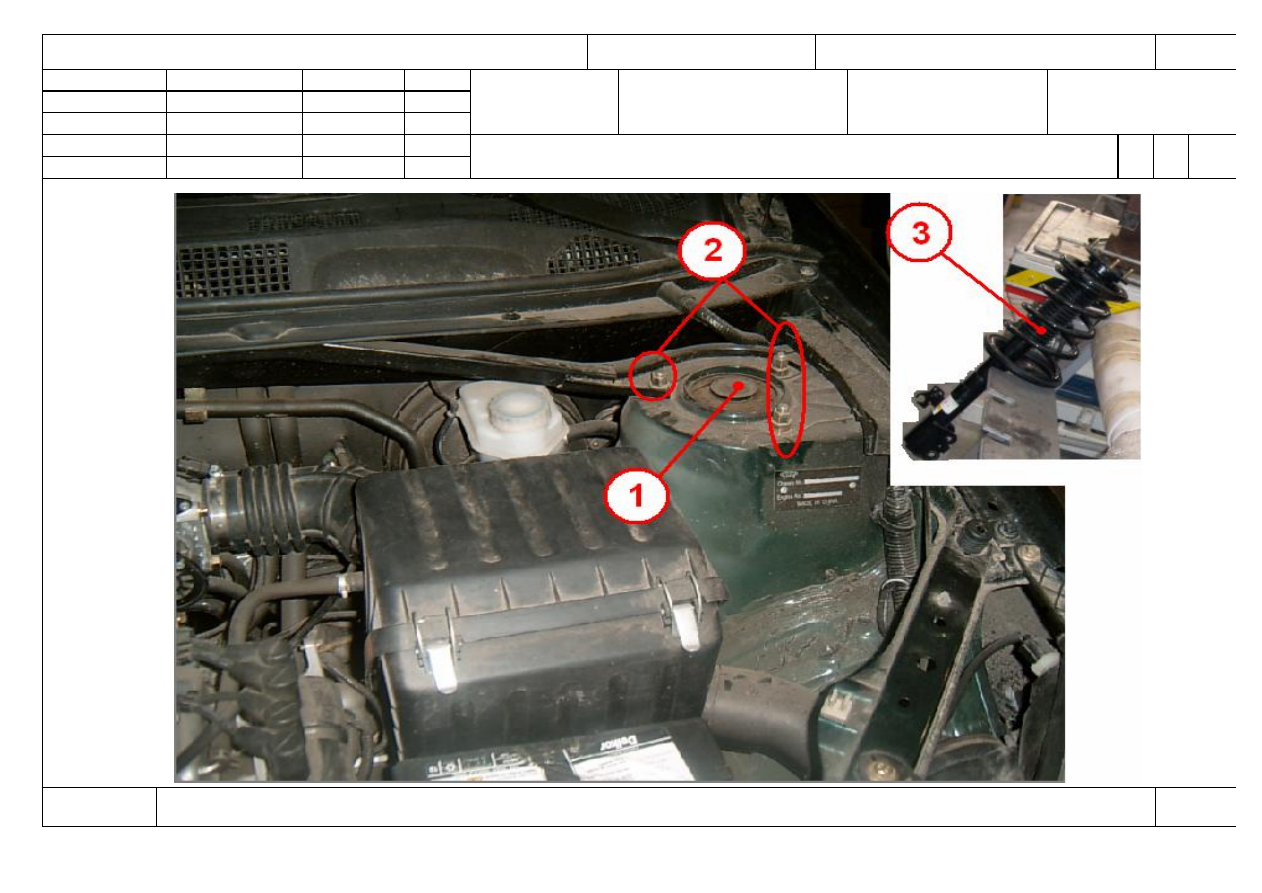

75



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.049













Н. контр.



Лагода





Снятие-установка амортизационной стойки

О1



110-

115



   Оп.110-115

















































































КЭ

ТП 75.049

75
