ГОСТ 3.1118 форма 1б
Снятие-установка передней подвески 45

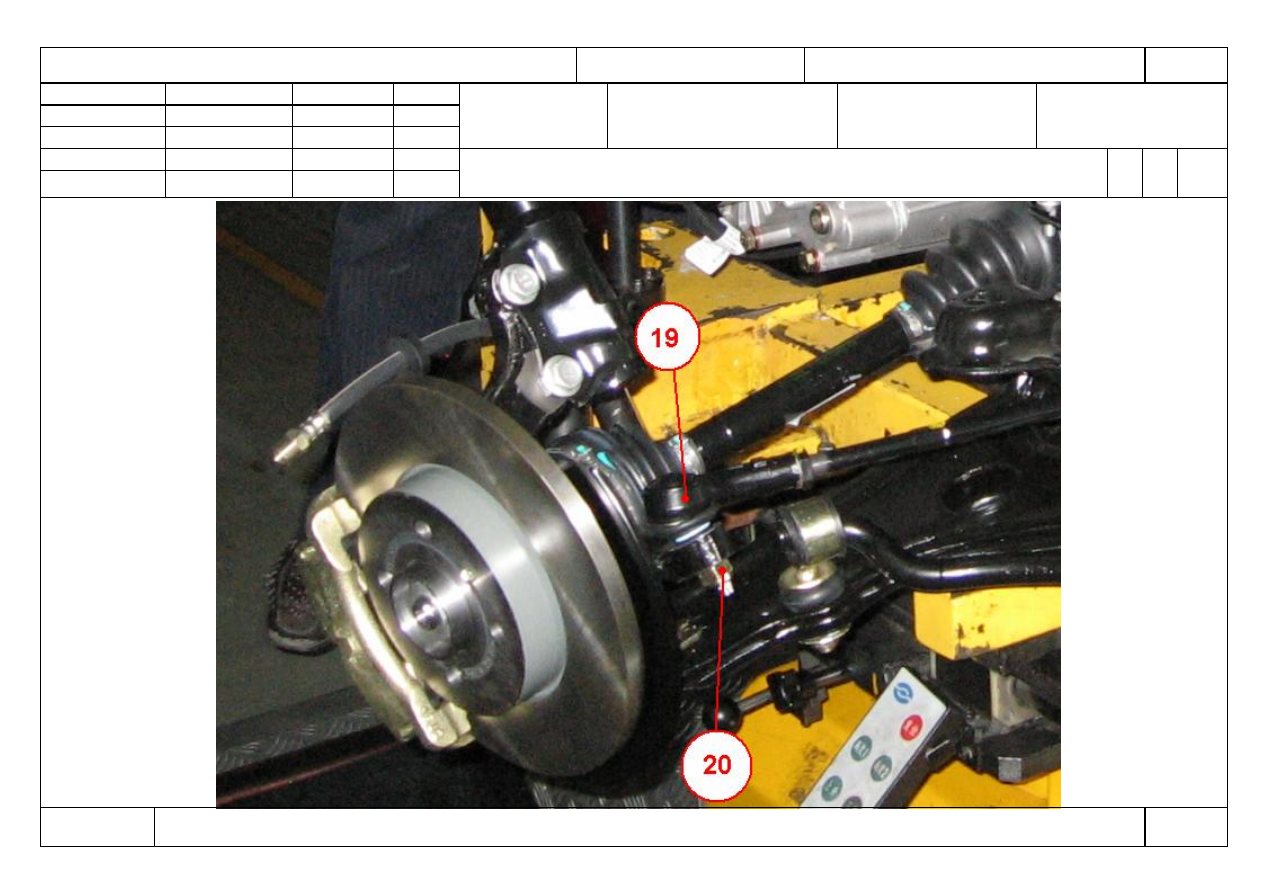

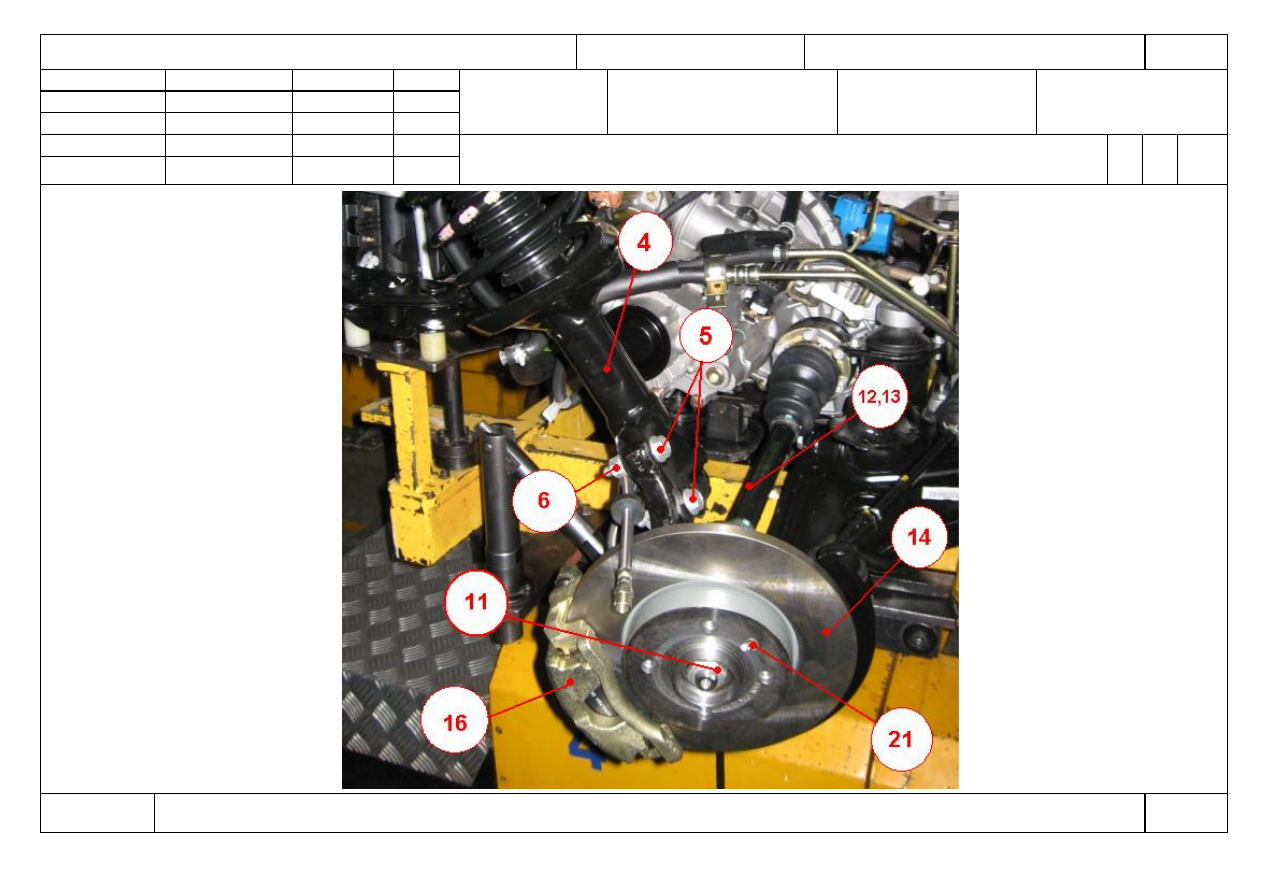

Установка поворотного кулака с шаровым шарниром и ступицей в сборе. 25480917. 75.048 А Цех Уч РМ Опер Код, наименование операции Обозначение документа Б Код, наименование оборудования СМ Проф. Р УТ КР КОИД ЕН ОП Кшт Тпз Тшт К/М Наименование детали, сб. единицы или материала Обозначение, код ОПП ЕВ ЕН КИ Н.расх. 01 О 02 8. Установить палец наконечника рулевой тяги (поз.19) в рычаг на поворотном кулаке и наживить гайку (поз.20). 03 04 9. Затянуть гайку крепления наконечника рулевой тяги с Мкр=30Нм. 05 06 10. Установить тормозной диск (поз.14) и зафиксировать винтом (поз.21). 07 08 11. Установить суппорт в сборе (поз.16) на тормозной диск (поз.14) и закрепить болтами к поворотному кулаку. 09 10 Внимание: убедиться в целостности тормозного шланга и отсутствии следов подтекания тормозной жидкости, в случае 11 обнаружения выше описанных неисправностей устранить путем замены, устранения течи и прокачкой тормозной системы. 12 13 12. Установить разъем датчика скорости (поз.18). 14 15 13. Установить переднее колесо согласно операции 015. 16 17 14. Несколько раз с усилием нажать на педаль тормоза для возвращения суппортов рабочее состояное. 18 19 15. Произвести визуальный контроль комплектации, качества сборки и момента затяжки резьбовых соединений. 20 Т 21 1. Гайковерт 1/2" АТ 123 22 2. Головка S17, 1/2" К19-17 23 3. Головка 1/2" S=19 900-19 HAZET. 24 4. Головка 1/2" S=30 900-30 HAZET. МК/КТТП ТП. 75.048 45
|
