ГОСТ 3.1118  форма 1б





Передняя подвеска

44





























































Прокачка тормозной системы

25480917.

75.047

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А  02

     090

Слесарно-сборочная  (КЭ лист 48)               3

03



Выполнить операцию  005.

04

Б 05                         Подъемник                                                    Q=3т.

06

Слесарно-сборочный верстак                     7051-146



07

Тележка                                                         7043-334

08

Установка для наполнения системы тормозов с емкостью для сбора жидкости.

  09                           ( См. инструкцию  ТИ 75 –001  «Технологическая инструкция по обслуживанию системы тормозов».)

10

11  1.

Вата х/б одежная            ГОСТ5679-91                                                                                                кг                                    0,08

12  2.

Тормозная жидкость «Нева-Супер» (ДОТ-4)  ТУ У 6-05761264.046-96                                            л                                     0,34

13                                                                                                                                                                                             (

полная замена)

О 14 1. Заполнить тормозной бачок тормозной жидкостью.

15

16 2.

Произвести удаление воздуха с тормозной системы (Прокачать тормоза согласно инструкции ТИ 75-001 для данной

17

тормозной системы), обеспечив при этом:

18 2.1

Порядок прокачки:

 19  -

левое заднее колесо;

 20  -

левое переднее колесо;

21  -

правое заднее колесо:

22  -

правое переднее колесо.

23 2.2.

При прокачке поддерживать уровень жидкости в тормозном бачке больше половины бачка.

24

МК/КТТП

ТП. 75.047

44




ГОСТ 3.1118  форма 1б





Передняя подвеска

45





























































Прокачка тормозной системы

25480917.

75.047

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О  02 3. Проверить операцию прокачки тормозов нажатием на тормозную педаль. Если педаль «мягкая» произвести прокачку системы

03

повторно до получения «жесткой» педали. Проверить момент затяжки клапанов выпуска воздуха М кр. 14,0...18 Н.м (1,4…1,8 кгс.м).

04

 05 4.

Протереть следы тормозной жидкости, оставшейся на трубках и на узлах автомобиля.

06

07

Т 08  1. Ключ динамометрический   Мкр. 2…20 Н.м (0,2…2,0 кгс. м)

  09  2.

Насадка накидная с разрезом  S 8.

10  3.

Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

11  4.

Очки защитные ЗПЗ 12.4.003 -80.

12  5.

Урна 9615-237

13

14

15

16

17

18

 19

 20

21

22

23

24

МК/КТТП

ТП. 75.047

45






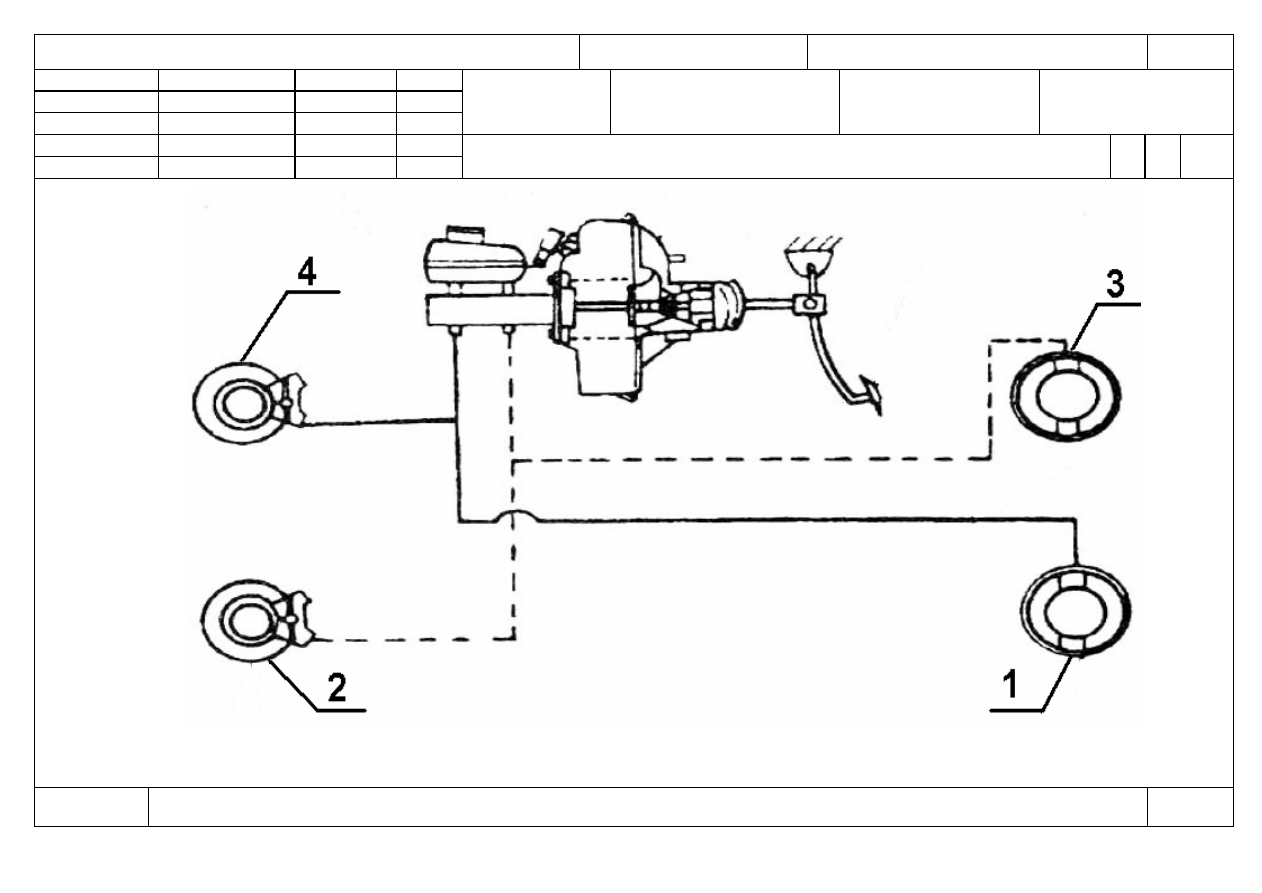

ГОСТ 3.1105  форма 2





Передняя подвеска

46



Разраб.



Вербовецкий















ЗАО «ЗАЗ» ОС



Проверил



Шишкин











    25480917.

 75.047













Н. контр.



Лагода





Прокачка тормозной системы

О1



090




 Оп. 090












































КЭ

ТП 75.047

46



ГОСТ 3.1118  форма 1б





Передняя подвеска

47





























































Регулировка углов установки колес

25480917.

75.045

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А  02

095

Слесарно-сборочная  (КЭ лист 50)                 3

03



Выполнить операцию  005.

04

Б 05                         Установка для регулировки улов колес типа ЕХАСТ-60Е



06

Слесарно-сборочный верстак                7051-146



07

Тележка                                                    7043-334

08

О  09  1. Переместить автомобиль к стенду регулировки улов колес, обеспечив  осадку подвесок.

10  2.

Проконтролировать углы установки колес:

11

Угол развала передних колес, град.   -0°30`±60`.

12

Схождение передних колес 0

0

01`±4`(

минут).

13

Угол поворота внутреннего колеса 33,5°(±4`), наружного колеса 39,9°(±4`).

14

При несоответствии нормативных значений, произвести регулировку схождения;

15  -

проверить давление в шинах, при необходимости довести до нормы (2,0 атм)

16  -

отпустить стопорную гайку поз. 1;

17 -

произвести регулировку вращением рулевой тяги поз. 2;

18  -

затянуть стопорную гайку поз. 1с Мкр=30 Нм, удерживая наконечник рулевой тяги;

 19  -

нанести метки на резьбовые соединения.

 20

21



Внимание!



Контроль производить на оборудовании совместно с рабочим.

Р 22 100%



Т 23 Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

24

МК/КТТП

ТП. 75.047

47
