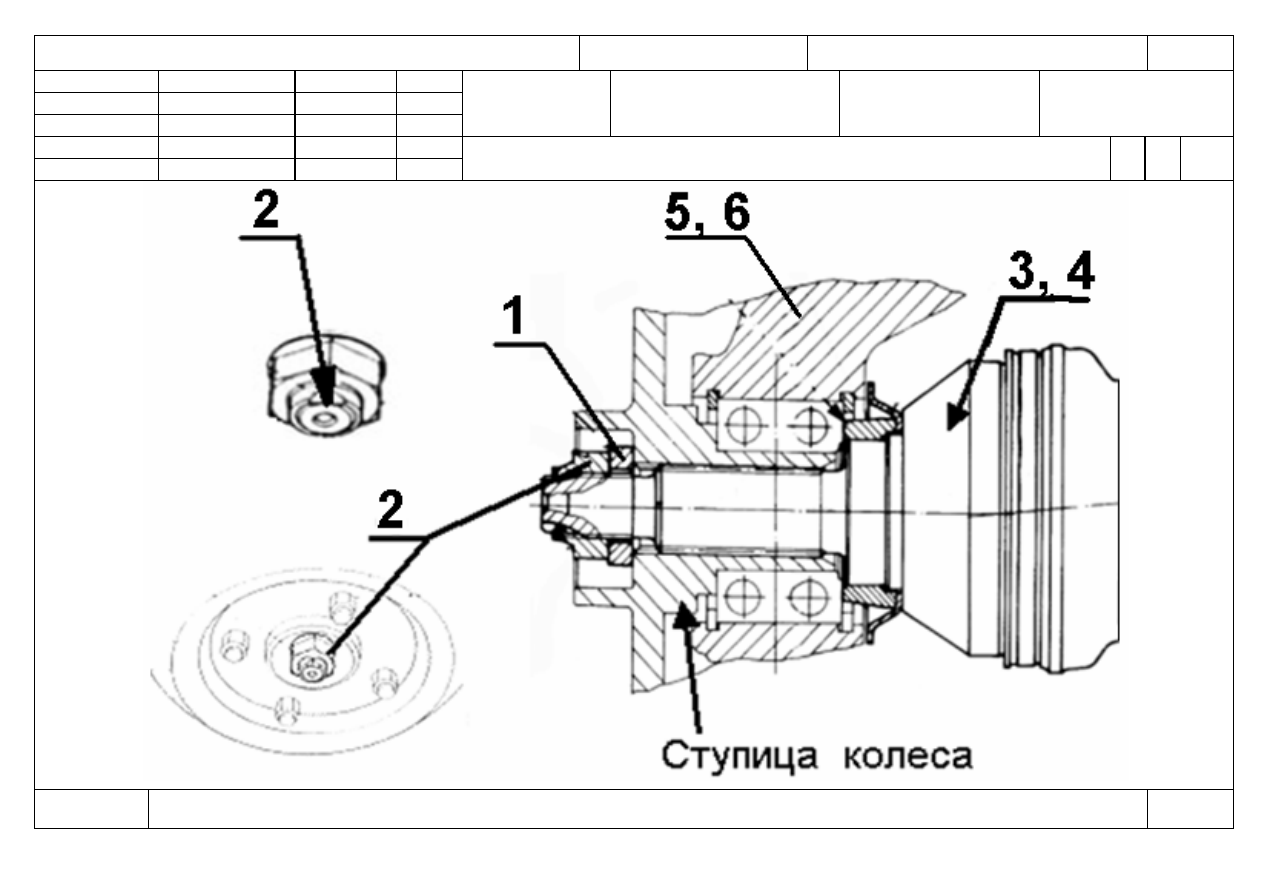

ГОСТ 3.1105  форма 2





Передняя подвеска



32



Разраб.

Вербовецкий

















ЗАО «ЗАЗ» ОС



Проверил



Шишкин











    25480917.

 75.047













Н. контр.



Лагода





Отсоединение-подсоединение полуосей

О1



050-

055


   Оп.050-055





































КЭ

ТП 75.047

32





ГОСТ 3.1118  форма 1б





Передняя подвеска



33





























































Снятие тормозного диска и ступичного узла

25480917.

75.047

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А  02                            060      Слесарно-сборочная                                          3

03                            (

См. КЭ лист 37).

04

Выполнить операции   005, 010, 020 .

05



Б  06                            Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07

Осмотровая канава



  08



К 09 1. Болт крепления диска                                                  Q 2540616                                                                        шт.            2

10 2.

Диск переднего тормоза                                              В11-3501075                                                                    шт.            2

11 3.

Ступица с подшипником в сборе                                В11-30001030                                                                   шт.            2

12 4.

Кулак поворотный                                                        В11-3001011 / В11-3001011АВ                                       шт.            1/1

13 5.

Кожух защитный                                                           В11-3501077                                                                    шт.             2

14 6.

Болт                                                                               Q184 B1230                                                                      шт.             6

15

О 16 1. Открутить болты поз. 1 крепления диска переднего тормоза поз. 2 и снять диск со ступицы поз. 3

17

18 2.

Отсоединить колодку датчика скорости от ступицы с подшипником в сборе поз. 3.

19

20 3.

Открутить болты поз. 6, снять ступицу с подшипником в сборе поз. 3 и кожух защитный поз. 5

21 4.

Выполнить переходы (1-3)  для противоположной стороны.

22

Т 23  1. Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”

24  2.

Приспособление для утапливания поршня суппорта 1471 F«BETA»

МК/КТТП

ТП. 75.047

33







































ГОСТ 3.1118  форма 1б





Передняя подвеска

34





























































Снятие тормозного диска и ступичного узла

25480917.

75.047

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А  02                            065      Слесарно-сборочная                                          3

03                            (

См. КЭ лист 37).

04

Выполнить операции   005, 010, 020, 060.

 05



Б 06                            Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07

Осмотровая канава



08



К  09 1. Болт крепления диска                                                  Q 2540616                                                                        шт.            2

10 2.

Диск переднего тормоза                                              В11-3501075                                                                    шт.            2

11 3.

Ступица с подшипником в сборе                                В11-30001030                                                                   шт.            2

 12 4.

Кулак поворотный                                                        В11-3001011 / В11-3001011АВ                                       шт.            1/1

 13 5.

Кожух защитный                                                           В11-3501077                                                                    шт.             2

14 6.

Болт                                                                               Q184 B1230                                                                      шт.             6

15

О 16 1. Установить кожух защитный поз. 5 и ступицу с подшипником в сборе поз. 3 на кулак поворотный поз. 4 и закрепить

17

болтами поз. 6 с Мкр= 120-128 Нм.

18

19 2.

Установить диск переднего тормоза поз. 2 на ступицу с подшипником в сборе поз. 3 закрепить болтом поз. 1 с Мкр=7-9 Нм.

20

 21 3.

Выполнить переходы (1-3)  для противоположной стороны.

Т 22  1. Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”

23  2.

Приспособление для утапливания поршня суппорта 1471 F«BETA»

24  3.

ДК 2-35 Нм 9х12.

МК/КТТП

ТП. 75.047

34

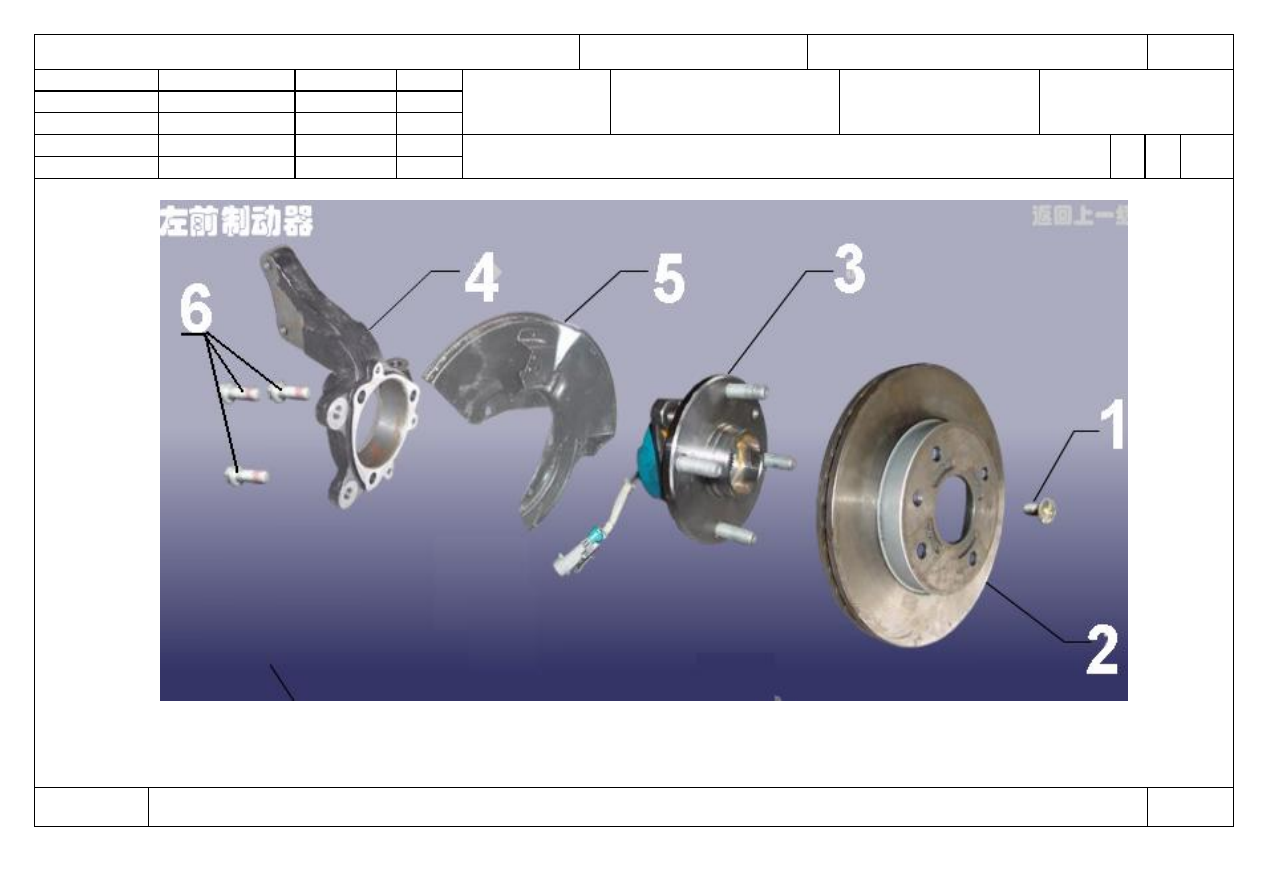

ГОСТ 3.1105  форма 2





Передняя подвеска



35



Разраб.

Вербовецкий

















ЗАО «ЗАЗ» ОС



Проверил



Шишкин











    25480917.

 75.047













Н. контр.



Лагода





Снятие-установка тормозного диска и ступичного узла



О1



060-

065


   Оп.060-065





































КЭ

ТП 75.047

35
