ГОСТ 3.1118  форма 1б





Передняя подвеска

20





























































Подсоединение рулевых тяг и

стабилизатора

25480917.

75.047

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01



Т 02 1. Головка 1/2" S=19 900-19 HAZET.

03 2.

Головка 1/2" S=32 900-32 HAZET.

 04 3.

Удлинитель L=123 мм 917-5 HAZET .

05 4.

Переходник 3/4"-->1/2".

06 5.

ДК 10-100 Нм 1/2".

07 6.

Гайковерт  1/2"  АТ 705В.

08 7.

Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

09

 10

11
12



      13

14



15

16

  17

18

19
20
21

 22

23

24

МК/КТТП                                                                                                        ТП 75.047



20







ГОСТ 3.1105  форма 2





Передняя подвеска



21



Разраб.



Вербовецкий















ЗАО «ЗАЗ» ОС



Проверил



Шишкин











    25480917.

 75.045













Н. контр.



Лагода





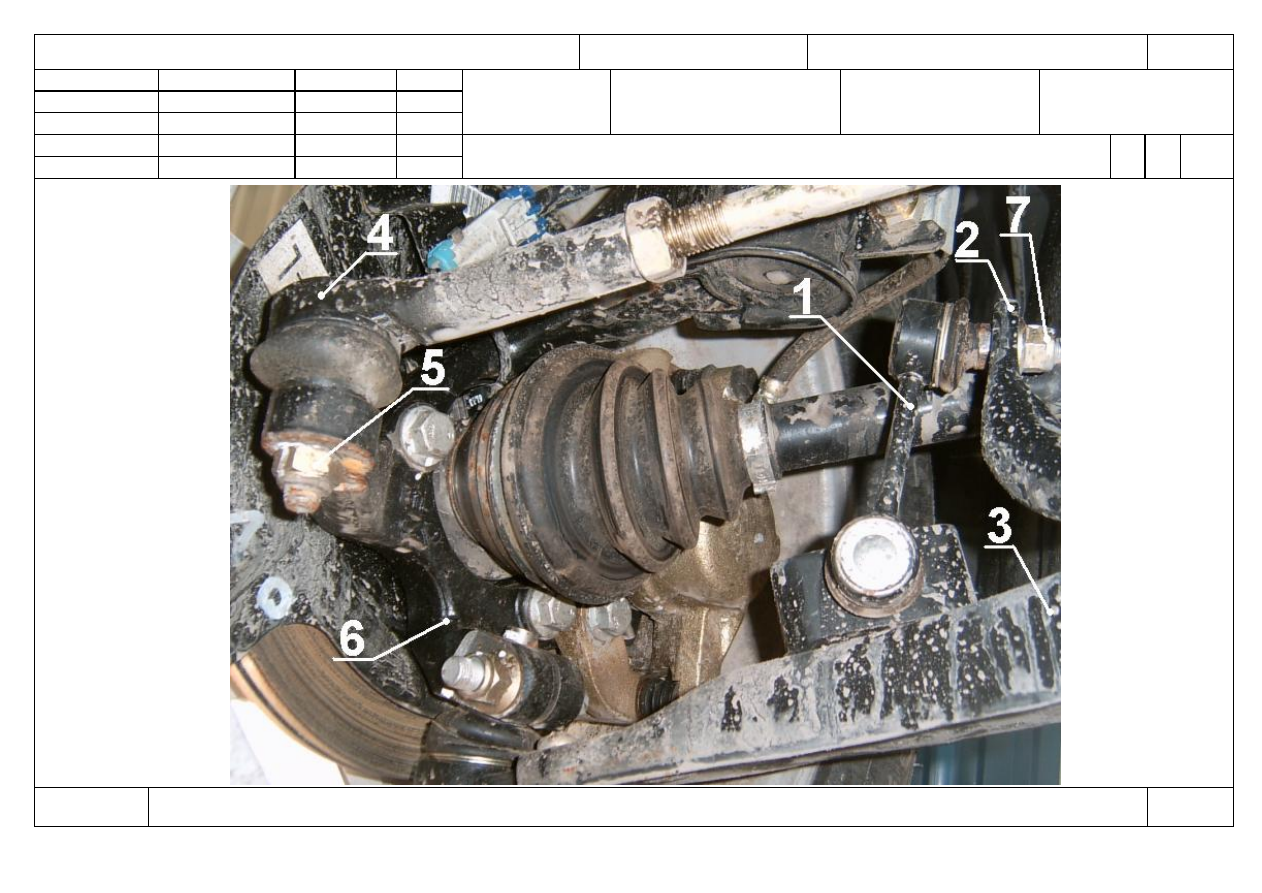

Отсоединение - подсоединение рулевых тяг и стабилизатора

О1



030-

035


   Оп.030-035


















































КЭ

ТП 75.047

21
































ГОСТ 3.1118  форма 1б





Передняя подвеска

22































































Снятие нижнего рычага



25480917.

75.047

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А  02                            040      Слесарно-сборочная                                          3

03                            (

См. КЭ лист - 27).

 04

Выполнить операцию   005.

05





Б 06





Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07

Осмотровая канава



08



К 09 1. Рычаг нижний                                                                  В11-2909010 / В11-2909020                                            шт.            1/1

 10 2.

Опора шаровая                                                               В11-2909060                                                                     шт.             2

11 3.

Кронштейн                                                                       В11-2909120 / В11-2909110                                             шт.            1/1

12 4.

Болт переднего крепления                                            Q 1841490                                                                          шт.             6

      13 5.

Шайба                                                                              В11-2909013                                                                      шт.             2

14 6.

Болт крепления кронштейна                                                                                                                                      шт.             6

15 7.

Подрамник                                                                       В11-2810010                                                                      шт.              1

16 8.

Болт                                                                                                                                                                            шт.              2

  17 9.

Гайка                                                                                                                                                                            шт.             2

18

О 19 1. Открутить гайку (поз. 9) снять болт (поз. 8) и отсоединить опору шаровую (поз. 2)  от поворотного кулака.

20

21 2.

Открутить болт (поз. 4), снять шайбу (поз. 5), открутить болты (поз. 6) и снять рычаг (поз. 1) с подрамника (поз. 7)

 22

23 3.

Выполнить переходы (1,2) для противоположной стороны.

24

МК/КТТП                                                                                                        ТП 75.047



22





































ГОСТ 3.1118  форма 1б





Передняя подвеска

23































































Снятие нижнего рычага



25480917.

75.047

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

Т   02 1. Головка 1/2" S=17 900-17 HAZET.

03 2.

Головка 1/2" S=30 900-30 HAZET.

 04 3.

Удлинитель L=123 мм 917-5 HAZET .

05 4.

Гайковерт  1/2"  АТ 705В.

   06 5.

Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

07



08

 09

 10

11
12

      13

14
15
16

  17

18
19
20.

21

 22

23

24



МК/КТТП

ТП 75.047
