ГОСТ 3.1105  форма 2





Задняя подвеска  DC24B4 – 2910002

14



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.046













Н. контр.



Лагода

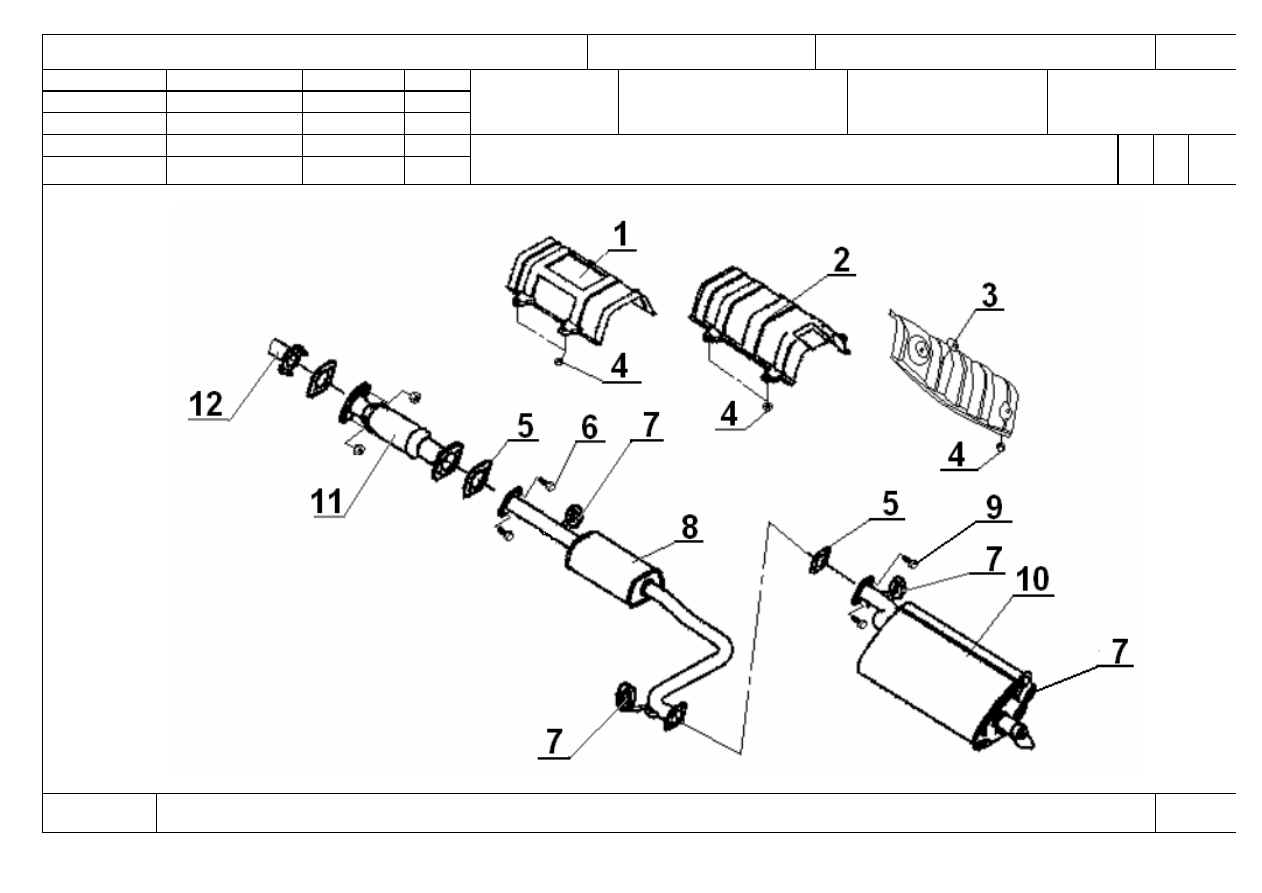

Отсоединение-подсоединение системы выпуска  и

термоизоляционных кожухов

О1



020-

025




Оп.020-025














































КЭ

ТП 75.046

14





ГОСТ 3.1118  форма 1б







Задняя подвеска  DC24B4 – 2910002



15





























































Отсоединение троса стояночного

тормоза



25480917.

75.046

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01



А 02                           030        Слесарно-сборочная    (См. КЭ лист 20-24).

03

Выполнить операции (005, 020).                                   3

04

Б 05                                  Подъемник                                                Q=3т

06

Тележка                                                     7043-334

07

К 08 1. Консоль в сборе                                                                В11-5305810                                                               шт             1

09 2.

Гайка                                                                                  Q32206                                                                        шт             1

10 3.

Трос стояночного тормоза (правый)                                В11-3508100                                                               шт.            1

11 4.

Трос стояночного тормоза (левый)                                  В11-3508090                                                               шт.            1

 12 5.

Гайка М8, S13                                                                    DC24B4-3500568                                                        шт.            2

13 6.

Болт М6х16, S10                                                               DC24B4-3500547                                                        шт.            4

14 7.

Втулка троса стояночного тормоза                                 втулка                                                                          шт.            2

15 8.

Уравнитель                                                                        В11-3508040                                                               шт.            1

16 9.

Рычаг стояночного тормоза                                             В11-3508010                                                               шт.            1

17

М 18     Шпагат технический                                                         ГОСТ 17308-88                                                           п. м                     0,36

19

О 20 1. Переместить рычаг стояночного тормоза (поз.9) в нижнее положение.

21

22 2.

Открыть крышку консоли и извлечь вещевой ящик (поз.1).

23

24

МК/КТТП

ТП. 75.046

15

              ГОСТ 3.1118  форма 1б





Задняя подвеска  DC24B4 – 2910002



16





























































Отсоединение троса стояночного

тормоза



25480917.

75.046

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р  УТ  КР

КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 3. Открутить гайку (поз.2) троса уравнивателя ручного тормоза (поз.8), освободив натяжение тросов стояночного тормоза

03     (

правого/левого) (поз.3, поз.4).

04

05 4.

Открутить гайку (поз.5) и болты (поз.6).

06

07 5.

Выполнить переход (4) для противоположной стороны.

08

09 6.

Извлечь втулки тросов стояночного тормоза (поз.7)  из кронштейнов на кузове автомобиля.

10

11



7.

Подвязать троса стояночного тормоза (поз.3, поз.4) к подрамнику задней подвески шпагатом техническим.

 12



13 8.

Произвести контроль визуальным осмотром общего состояния деталей.

14

При обнаружении отклонений устранить неисправности, изношенные и поврежденные детали заменить.

15

Т 16 1. Ключ S=10  603-10 HAZET.

17 2.

Головка 1/2" S=10 900-10 HAZET.

18 3.

Головка 1/2" S=13 900-13 HAZET.

19 4.

Удлинитель L=123 мм 917-5 HAZET .

20 5.

Рукоятка 1/2" 8150NR.

21 6.

Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

22 7.

Перчатки трикотажные тип 1 ТУ 17-Украины 2641-94.

23 8.

Очки защитные 02-76 ГОСТ 12.4.013-85.

24

МК/КТТП

ТП. 75.046

16





























ГОСТ 3.1118  форма 1б





Задняя подвеска  DC24B4 – 2910002



 17





























































Подсоединение троса стояночного

тормоза



25480917.

75.046

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                            035        Слесарно-сборочная    (См. КЭ лист 20-24).

03

Выполнить операции (005, 020, 030).                            3

04

Б 05                                  Подъемник                                                Q=3т

06

Тележка                                                     7043-334

07

Стенд для проверки тормозов типа        PROBREAK 505

08

К 09 1. Консоль в сборе                                                                В11-5305810                                                               шт             1

10 2.

Гайка                                                                                  Q32206                                                                        шт             1

11 3.

Трос стояночного тормоза (правый)                                В11-3508100                                                               шт.            1

12 4.

Трос стояночного тормоза (левый)                                  В11-3508090                                                               шт.            1

13 5.

Гайка М8, S13                                                                   DC24B4-3500568                                                         шт.            2

14 6.

Болт М6х16, S10                                                               DC24B4-3500547                                                        шт.            4

 15 7.

Втулка троса стояночного тормоза                                 втулка                                                                          шт.            2

 16 8.

Уравнитель                                                                        В11-3508040                                                               шт.            1

17 9.

Рычаг стояночного тормоза                                             В11-3508010                                                               шт.            1

18

О 19 1. Отпустить рычаг стояночного тормоза (поз. 9) в нижнее положение, один раз нажать на педаль тормоза до упора.

20

21 2.

Отвязать троса стояночного тормоза (поз.3, поз.4) от подрамника задней подвески.

22

23 3.

Установить троса стояночного тормоза (поз.3, поз.4) совместив втулки (поз.7) с отверстиями кронштейнов на кузове,

24

МК/КТТП

ТП. 75.046

17
