Передняя подвеска

27





























































Подсоединение полуосей

25480917.

75.045

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А  02                            045      Слесарно-сборочная                                          3

03                            (

См. КЭ лист 30).

 04

Выполнить операции   005.

05





Б 06





Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07

Осмотровая канава



08



К 09 1. Гайка ступицы М20, S30                                               S11-2203205                                                                    шт.            2

 10 2.

Шайба                                                                            A11-2203207                                                                     шт.           2

11 3.

Полуось правая                                                            S11-2203020CB    (в зависимости от модели)                шт.           1

12                                                                                            S11-2203020DB    (

в зависимости от модели)                шт.           1

      13                                                                                            S11-2203020GB    (

в зависимости от модели)                шт.           1

14                                                                                            S11-2203020HB    (

в зависимости от модели)                шт.           1

15 4.

Полуось левая                                                              S11-2203010CB    (в зависимости от модели)                шт.           1

16                                                                                            S11-2203010DB    (

в зависимости от модели)                шт.           1

  17                                                                                            S11-2203010GB    (

в зависимости от модели)                шт.           1

18                                                                                            S11-2203010HB    (

в зависимости от модели)                шт.           1

19

М 20 Смазка                                                                               EDS-M-8131                                                                      кг.           0,0003

21

 22

23

24

МК/КТТП

ТП 75.045

27



ГОСТ 3.1118  форма 1б





Передняя подвеска



28





























































Подсоединение полуосей

25480917.

75.045

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

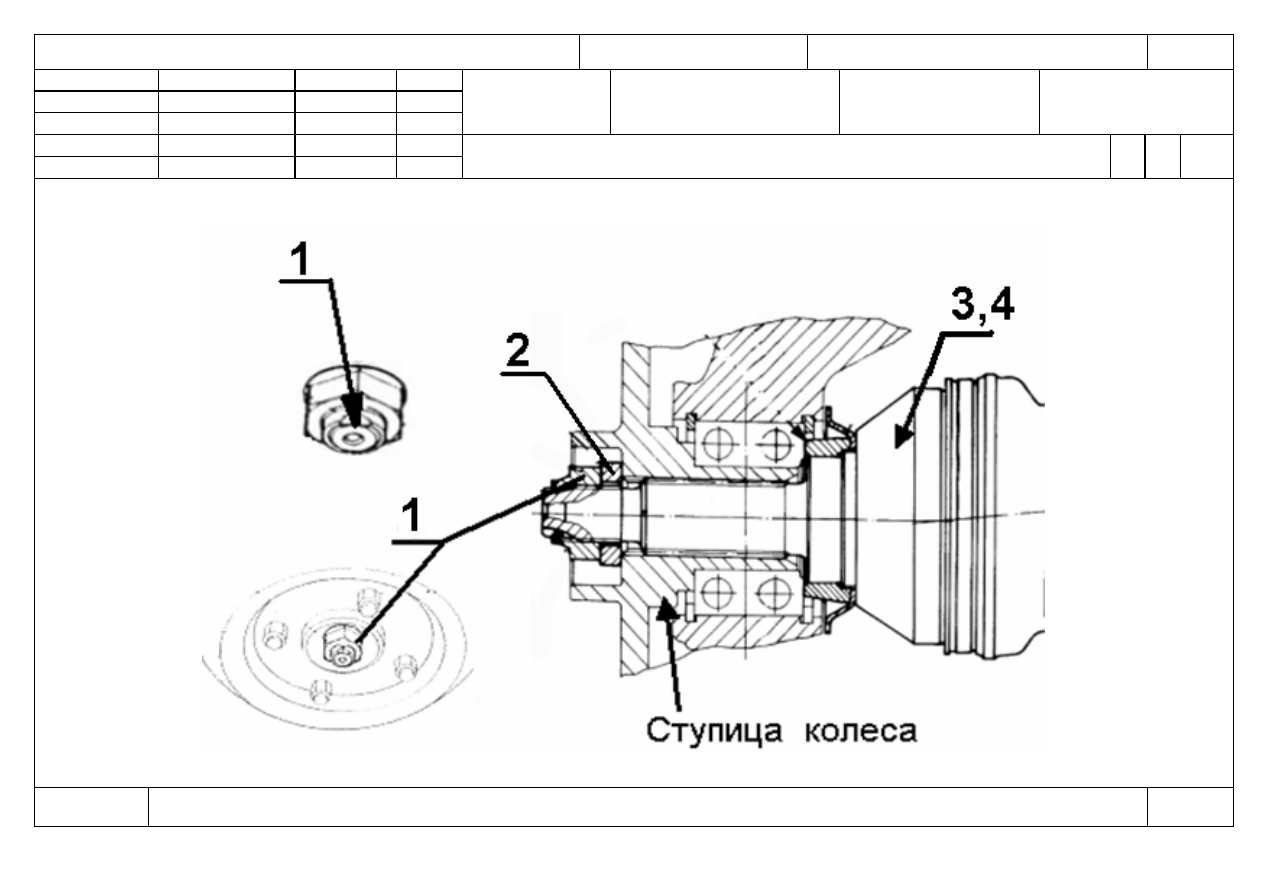

О 02   1. Перед установкой  смазать равномерным слоем (толщиной примерно 0,1мм) поверхность хвостовика

03

наружного шарнира (поз.3,4).

   04

05 2.

Выполнить переход (1) для противоположной стороны.

06

07 3.

Смонтировать цапфу наружного шарнира (поз.3.4 в отверстие ступицы.



08

 09 4.

Установить шайбу (поз.2) и закрутить гайку ступицы (поз.1) с Мкр=190-250 Нм.



 10

    11 5.

Обжать юбку гайки (поз.1) для предохранения от проворачивания.

12

      13 6.

Выполнить переходы (3,4,5)  для противоположной стороны.

14

Т 15 1. Головка 1/2" S=17 900-17 HAZET.

16 2.

Головка 1/2" S=30 900-30 HAZET.

  17 3.

Удлинитель L=123 мм 917-5 HAZET .

18 4.

Переходник 3/4"-->1/2".

19 5.

Рукоятка 1/2" 8150NR

20 6.

Молоток 7050-01015Ц15

21 7.

Оправка 9810-1065

22

23

24

МК/КТТП

ТП 75.045

28





ГОСТ 3.1118  форма 1б





Передняя подвеска



29





























































Подсоединение полуосей и шаровых

опор

25480917.

75.045

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

Т 02 8. ДК 40-800Нм  3/4".

03 9.

Гайковерт  1/2"  АТ 705В.

04 10.

Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

05 11.

Ветошь.

06

07

08

 09

 10

   11

12

      13

14

15

16

  17

18

19

20

21
22

23

24



МК/КТТП

ТП 75.045

29
