ГОСТ 3.1118  форма 1б





Передняя подвеска

15





























































Подсоединение нижних лонжеронов и

стабилизатора

25480917.

75.045

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01



О 02 2. Выполнить переход (1) для противоположной стороны.

03

 04 3.

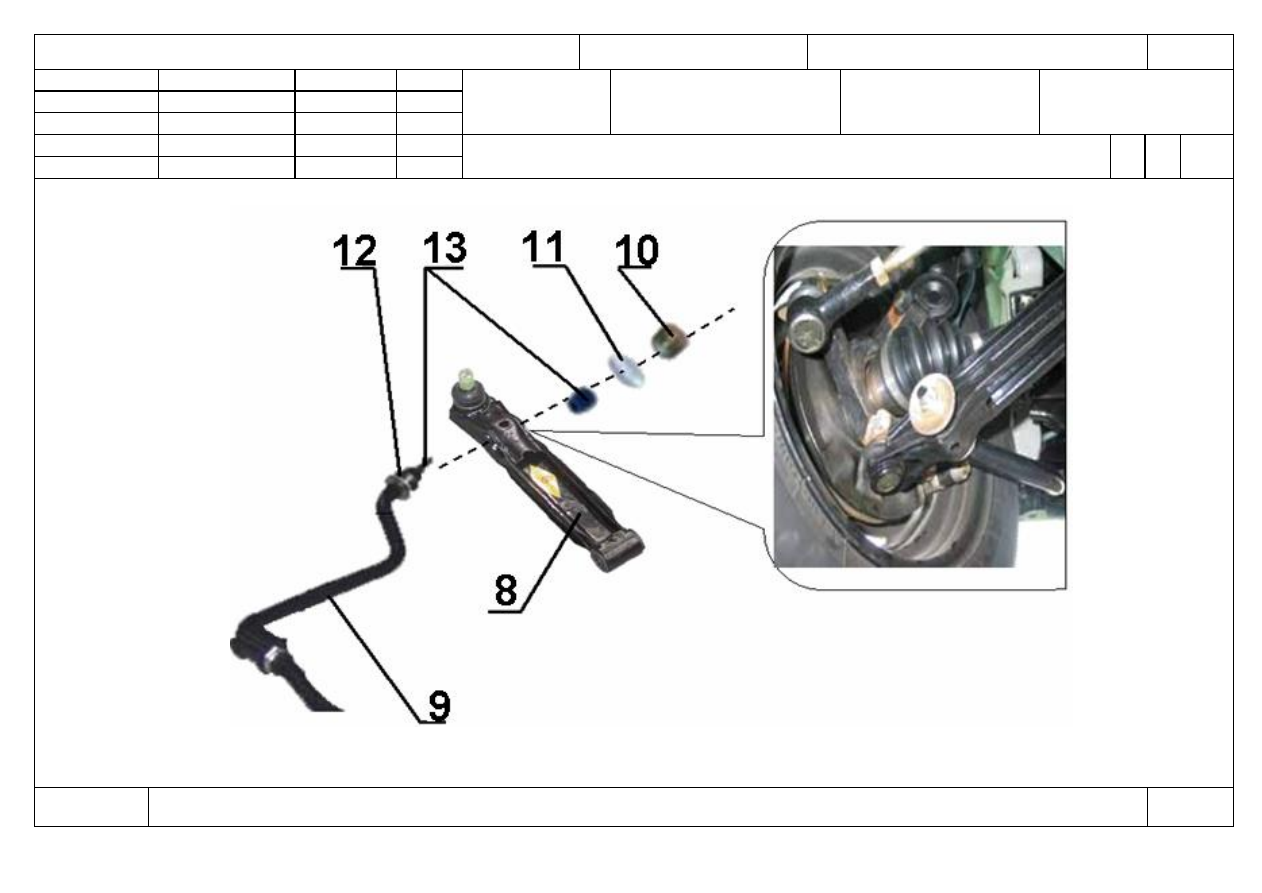

Установить стабилизатор (поз.9) на автомобиль, продев наконечники в отверстия рычагов (поз.8).

05



   06 4.

Одеть на наконечник стабилизатора шайбы (поз.12) и буфер (поз.13).

07



08 5.

Выполнить переход (4) для противоположной стороны.

 09



 10 6.

Закрепить стабилизатор гайкой (поз.10) с Мкр=45 Нм.



11

12 7.

Выполнить переход (5) для противоположной стороны.

      13

14 8.

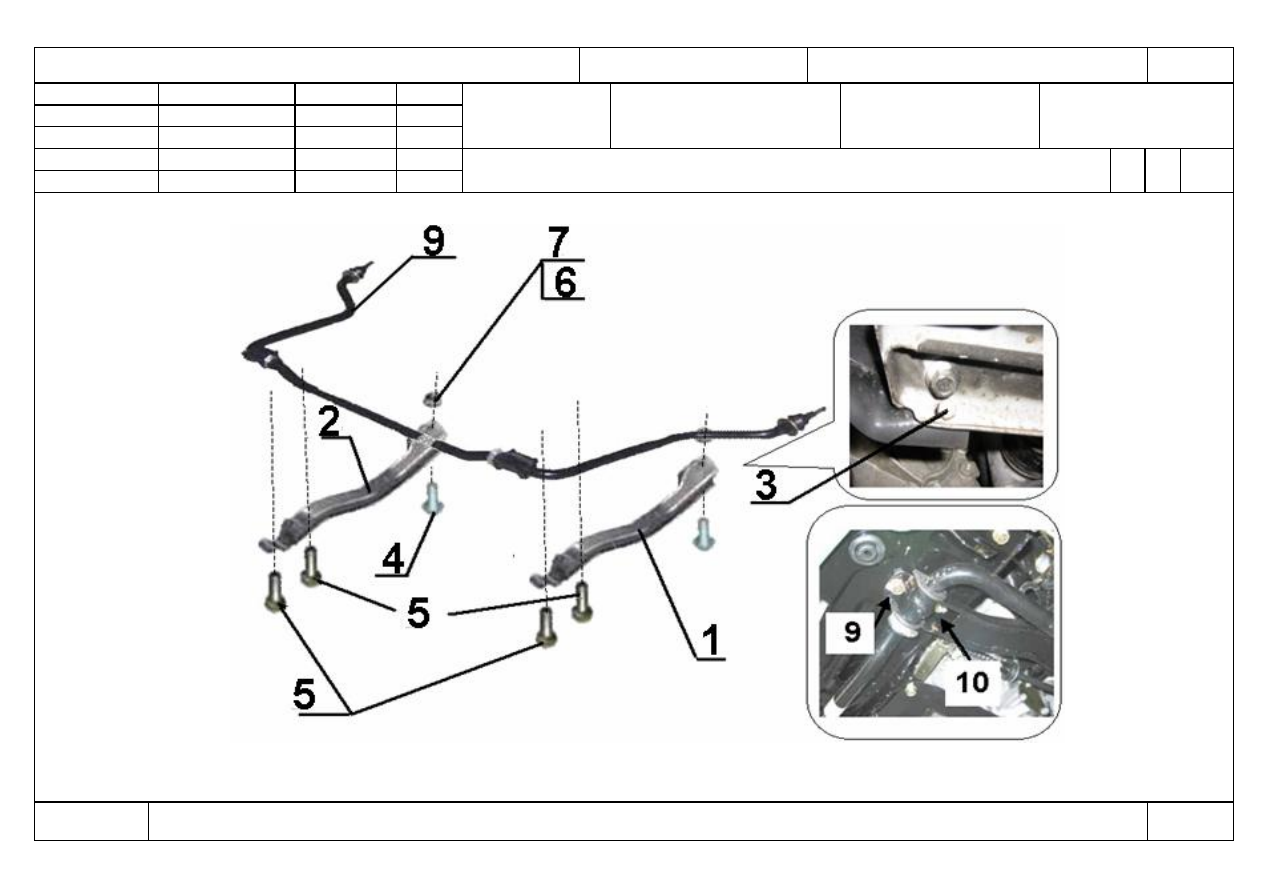

Установить лонжерон (поз.1,2) на кузов автомобиля.

15

16 9.

Закрепить заднюю часть лонжерона (поз.1,2), продев в отверстие болты (поз.4).

  17

18 10.

Установить на болт (поз.4) шайбу (поз.7) и закрепить гайкой (поз.6) с Мкр=75 Нм.

19
20



11.

Закрепить лонжерон (поз.2) к кузову автомобиля болтом (поз.3) с Мкр=12 Нм.

21



 22



12.

Закрепить переднюю часть лонжерона (поз.2) болтами (поз.5) с Мкр=40 Нм.

23

24



13.

Выполнить переходы (8,9,10,11,12) для лонжерона (поз.1).

МК/КТТП

ТП 75.045

15





ГОСТ 3.1118  форма 1б





Передняя подвеска

16





























































Подсоединение нижних лонжеронов и

стабилизатора

25480917.

75.045

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 14.

Внимание!

Окончательную затяжку болтов (поз.5) и гаек (поз.10) производить в статическом положении автомобиля

03

на колесах (снаряженная масса автомобиля с двумя пассажирами).

04
05 15.

Произвести визуальный контроль комплектации, качества сборки и правильность выполнения операции.

06

Т 07 1. Головка 1/2" S=10 900-10 HAZET.

   08 2.

Головка 1/2" S=13 900-13 HAZET.

 09 3.

Головка 1/2" S=14 900-14 HAZET.

 10 4.

Головка 1/2" S=16 900-16 HAZET.

11 5.

Головка 1/2" S=19 900-19 HAZET.

12 6.

Удлинитель L=123 мм 917-5 HAZET .



      13 7.

Гайковерт  1/2"  АТ 705В.

14



8

.



Гайковерт  1/2"  XT 7100.



15 9.

ДК 10-100 Нм 1/2".



16 10.

Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

   17

18

19

20

21

22

23

24

МК/КТТП

ТП 75.045

16







ГОСТ 3.1105  форма 2





Передняя подвеска

17



Разраб.



Вербовецкий















ЗАО «ЗАЗ» ОС



Проверил



Шишкин











    25480917.

 75.045













Н. контр.



Лагода





Отсоединение-подсоединение стабилизатора

О1



020-

025


   Оп.020-025





































КЭ

ТП 75.045

17









ГОСТ 3.1105  форма 2





Силовой агрегат



18



Разраб.



Вербовецкий















ЗАО «ЗАЗ» ОС



Проверил



Шишкин











    25480917.

 75.045













Н. контр.



Лагода





Отсоединение-подсоединение нижних лонжеронов

О1



020-

025



   Оп.020-025



































КЭ

ТП 75.045
