ГОСТ 3.1118  форма 1б





Задняя подвеска DВ12AО – 2910002































































Замена втулок поперечного рычага

25480917.

75.044

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                           085   Слесарно-сборочная    (См. КЭ лист 57).            3

03

Выполнить операции 005, 030.

04

Б 05                                               Подъемник                                 Q=3т

06

Тележка                                      7043-334

07

08

К 09 1. Поперечный рычаг задней подвески в сб.                       S11-3301120                                                         шт.                1

10 2.

Втулка поперечного рычага                                              S11-3301133                                                         шт.                4

11

12

13

14

О 15 1. При помощи оправки КМ-108 удалите втулки поз. 2  с посадочных мест поперечного рычага поз. 1 задней

16

подвески.

17

18 2.

При помощи оправки КМ-108 установить втулки поз. 2  в посадочные места поперечного рычага поз. 1 задней

19

подвески.

20

21

Внимание:



во время установки втулок поз. 2  в посадочные места поперечного рычага поз. 1 задней подвески следите за тем,

22

чтобы вырезанные желобки на втулке были направлены к передней и задней части автомобиля.

23



24

МК/КТТП

ТП. 75.044

55



ГОСТ 3.1118  форма 1б





Задняя подвеска



D

В12AО – 2910002































































Установка продольного рычага



25480917.

75.044

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 4. Произвести контроль качества выполненных операций.

03

Обратите внимание на равномерное выступание буртов втулок с обеих сторон рычага, а также равномерное прилегание

04

резины по всей окружности

05

06

07

Т 08 1. Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

09

10 2.

Инструментальная тележка типа 171 “HAZET.”

11

12 3.

Съемник / установщик КМ-108.

13

14

15

16

17



18

19

20

21

22

23

24

МК/КТТП

ТП. 75.044

56



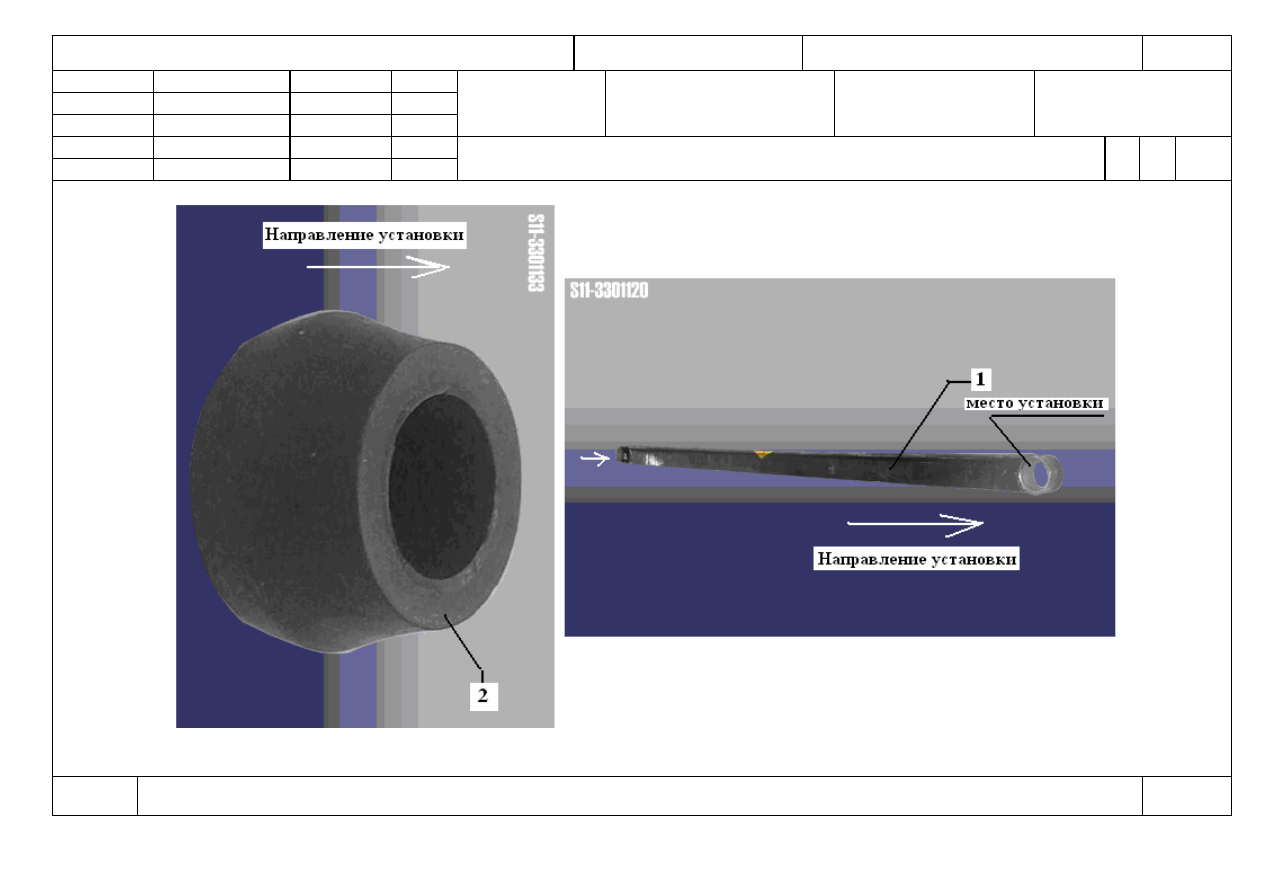

ГОСТ 3.1105  форма 2





Задняя подвеска



D

В12AО – 2910002





Разраб.



Лагода

















ЗАО «ЗАЗ» ОС



Проверил   Шишкин











    25480917.

 75.044











Н. контр.



Лагода





Замена втулки поперечного рычага

О

1





085








КЭ

ТП 75.044

57





ГОСТ 3.1118  форма 1б





Задняя подвеска DВ12AО – 2910002































































Контроль

25480917.

75.044

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02



           090

Контроль

03

Б 04                            Подъемник                                                    Q=3т

05

Тележка                                                         7043-334

06

Слесарно-сборочный верстак                      7051-146

07

О 08 1. Контролировать – визуально:

09  -

наличие товарного знака или ярлык завода-изготовителя на вновь установленных деталях и узлах;

10  -

комплектацию и качество сборки (наличие крепежных и стопорящих элементов на узлах и деталях);

11  -

отсутствие механических повреждений деталей и узлов.

12

Р 13  100%

14

15 2.

Проконтролировать эффективность тормозной системы.

16

Р 17   100 %

18

О 19 3. Контролировать моменты затяжки резьбовых соединений по операциям:

20

21 -

болты крепления колес                                                                     Мкр. 110 Н.м.

22 -

тормозные трубки                                                                              Мкр. 16 Нм.

23 -

болты крепления балки задней подвески (рычагов)                      Мкр. 70 Нм.

24

МК/КТТП

ТП. 75.044

58
