Автомобили Chery: руководства по ТО - часть 197

ГОСТ 3.1105 форма 2

Задняя подвеска

В12AО – 2910002

Разраб.

Лагода

Проверил Шишкин

ЗАО «ЗАЗ»

25480917.

75.044

Н. контр. Лагода

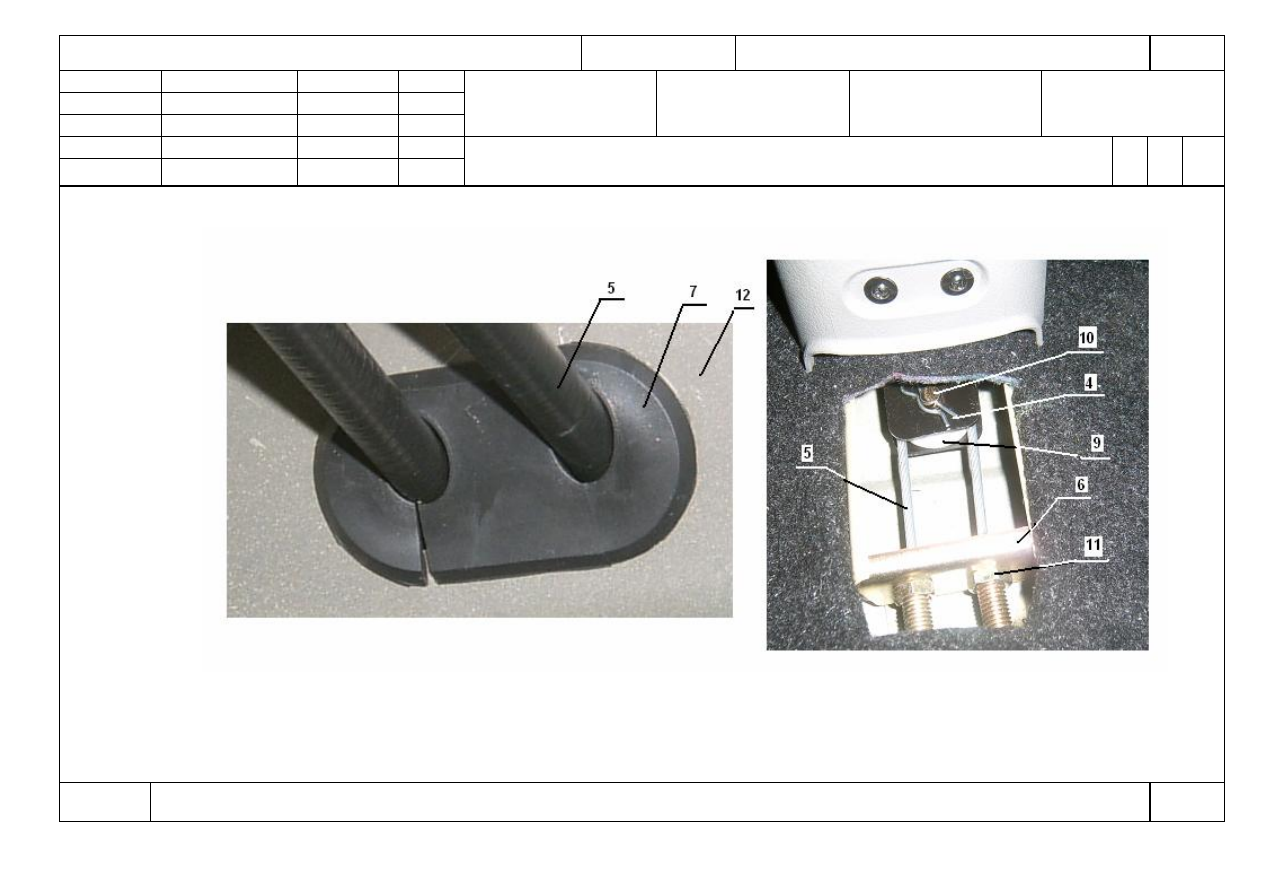

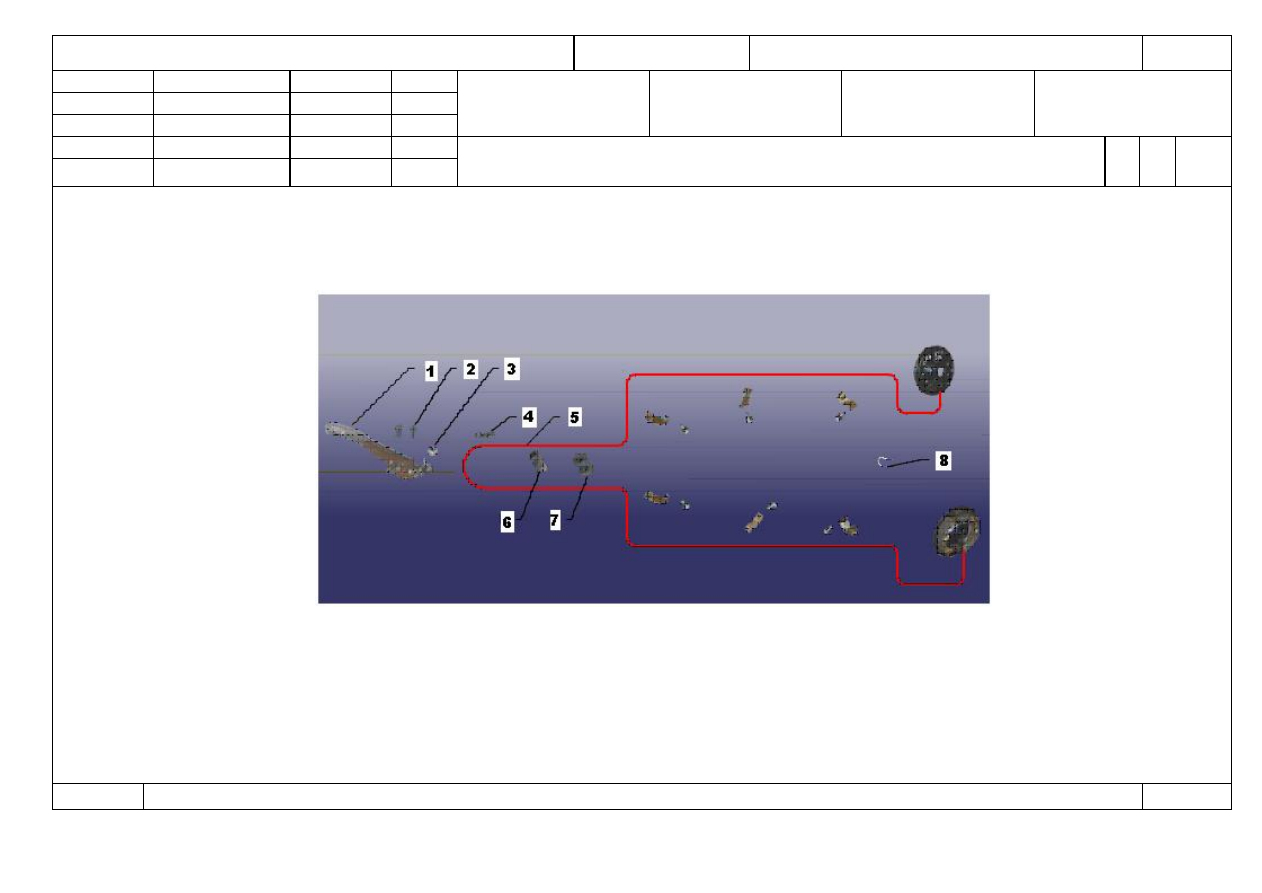

Отсоединение и подсоединение троса стояночного тормоза

задней подвески в салоне

020-

025

КЭ

ТП 75.044

ГОСТ 3.1105 форма 2

Задняя подвеска

В12AО – 2910002

Разраб.

Лагода

Проверил Шишкин

ЗАО «ЗАЗ»

25480917.

75.044

Н. контр. Лагода

Отсоединение и подсоединение троса стояночного тормоза

задней подвески в салоне

020-

025

КЭ

ТП 75.044

ГОСТ 3.1118 форма 1б

Задняя подвеска

В12AО – 2910002

Снятие задней подвески

25480917.

75.044

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

А 02 030 Слесарно-сборочная (См. КЭ лист 22 -25).

Выполнить операции 005, 010, 020. 3

Б 04 Подъемник Q=3т.

Слесарно-сборочный верстак 7051-146

Тележка 7043-334

К 08 1. Балка задней подвески в сборе DА11А4 - 2910010 шт. 1

09 2.

Амортизатор S11-2915010 шт. 2

10 3.

Болт М12Х55, S18 Q151В1255 шт. 2

11 4.

Поперечный рычаг S11 - 3301120 шт. 1

12 5.

Продольный рычаг S11 - 3301010 шт. 2

13 6.

Скоба (фиксатор) S11 -3506021 шт. 2

14 7.

Трубка заднего тормоза в сборе левая/правая S11 -3506050/060 шт. 1/1

15 8.

Гибкий тормозной шланг S11 -3506070 шт. 2

16 9.

Колодка датчика скорости S11 -3550131 шт. 2

17 10.

Пружина S11-2912011 шт. 2

18 11.

Болт М12Х55, S18 Q151В1255 шт. 2

19 12.

Болт М12Х90, S18 Q151В1290 шт. 2

20 13.

Гайка М12 Q361В12 шт. 2

21 14.

Нижняя прокладка пружин S11 -2911031 шт. 2

22 15.

Трос ручного тормоза S11- 3508090 шт. 1

23 16.

Гайка М12 S11-3301135 шт. 6

24 17.

Шайба Q40312 шт. 6

МК/КТТП

ТП. 75.044

ГОСТ 3.1118 форма 1б

Задняя подвеска DВ12AО – 2910002

Снятие задней подвески

25480917.

75.044

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

О 02 1. Снять фиксаторы крепления троса поз.15 к кузову, обеспечив свободное перемещение, снять скобы поз. 6 раскрепив тормозные

шланги на кронштейнах кузова, открутить гайки крепления трубок заднего тормоза в сборе левая / правая поз. 7 к гибким тормозным

шлангам поз. 8 и установить заглушки на трубки – колпачки клапанов (для автомобилей с АБС, отсоединить провод от датчика

АБС - колодку датчика скорости).

07 2.

Подвести специальные технологические опоры под балку задней подвески и немного опустить автомобиль, сняв нагрузку с

амортизаторов и пружин, отвернуть две гайки поз.16 болтов поз.11 крепления амортизаторов поз. 2 и рассоединить их.

10 3. Снять пружины поз. 10 с посадочных мест и нижние прокладки пружин поз. 14, уложить на стеллаж.

12 4.

Снять и уложить на стеллаж поперечный рычаг балки поз. 4 открутив гайки поз.16 болтов поз. 12.

14 5.

Открутить гайки поз16. болтов поз. 12 крепления продольных рычагов балки поз. 5 к кузову, снять балку (поз. 1) с

автомобиля и уложить на подставку.

17 6.

Произвести контроль визуальным осмотром общего состояния деталей.

При обнаружении отклонений устранить неисправности, изношенные и поврежденные детали заменить.

Т 20 1. Инструментальная тележка типа 171 «HAZET».

Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta.

22 3.

Ключ № 7 –1 S15, вставка 7312 -11 S11, удлинитель 1990 -5 L = 125, гайковерт EP12PT HR13 62 -125 Нм.

23 4.

Емкость для отходов 9615-237.

24 5.

Специальную технологическую опору (домкрат для трансмиссий и коробок передач типа КЕ-32 0,3тн).

МК/КТТП

ТП. 75.044
