Автомобили Chery: руководства по ТО - часть 188

ГОСТ 3.1118 форма 1б

Силовой агрегат

Подсоединение полуосей и шаровых

опор

25480917.

75.043

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

А 02 105 Слесарно-сборочная 3

03 (

См. КЭ лист 82-85).

Выполнить операции 005, 100.

Б 06

Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

Осмотровая канава

К 09 1. Колесо с шиной в сборе А21-3101011 шт. 2

10 2.

Гайка колесная М 12, S19 В11-3100111 шт. 8

11 3.

Гайка стабилизатора Q330C10 шт. 2

12 4.

Стабилизатор А21-2906011 шт. 1

13 5.

Болт стабилизатора, S13 Q18410135 шт. 2

14 6.

Рычаг передний правый А21-2909020 шт. 1

левый А21-2909010 шт. 1

16 7.

Болт клеммного соединения болт шт. 1

17 8.

Гайка клеммного соединения гайка шт. 1

18 9.

Кулак поворотный правый А21-3001012 шт. 1

левый А21-3001011 шт. 1

20 10.

Полуось правая А21-2203020 шт. 1

левая А21-2203010 шт. 1

22 11.

Гайка ступицы М24, S32 А21-2203205 шт. 2

23 12.

Шайба А21-2203207 шт. 2

МК/КТТП

ТП 75.043

ГОСТ 3.1118 форма 1б

Силовой агрегат

Подсоединение полуосей и шаровых

опор

25480917.

75.043

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

М 02 Смазка EDS-M-8131 кг. 0,0003

О 04 1. Перед установкой смазать равномерным слоем (толщиной примерно 0,1мм) поверхность хвостовика наружного шарнира (поз.13).

06 2.

Выполнить переход (1) для противоположной стороны.

08 3.

Смонтировать цапфу наружного шарнира (поз.10) в отверстие ступицы (поз.14).

Подсоединить рычаг (поз.6) к поворотному кулаку (поз.9) и установить болт (поз.7) в посадочные места.

12 5.

Удерживая болт (поз.7) закрутить гайку (поз.8) с Мкр=110 Нм.

14 6.

Совместить по вертикали, относительно моторного отсека автомобиля, посадочные места рычага (поз.6) и стабилизатора попе-

речной устойчивости (поз.4).

17 7.

Установить болт (поз.5) в посадочные места и закрепить гайкой (поз.3) с Мкр=50 Нм.

19 8.

Установить шайбу (поз.12) и закрутить гайку ступицы (поз.11) с Мкр=270 Нм.

21 9.

Установить колесо (поз.1) на автомобиль.

23 10.

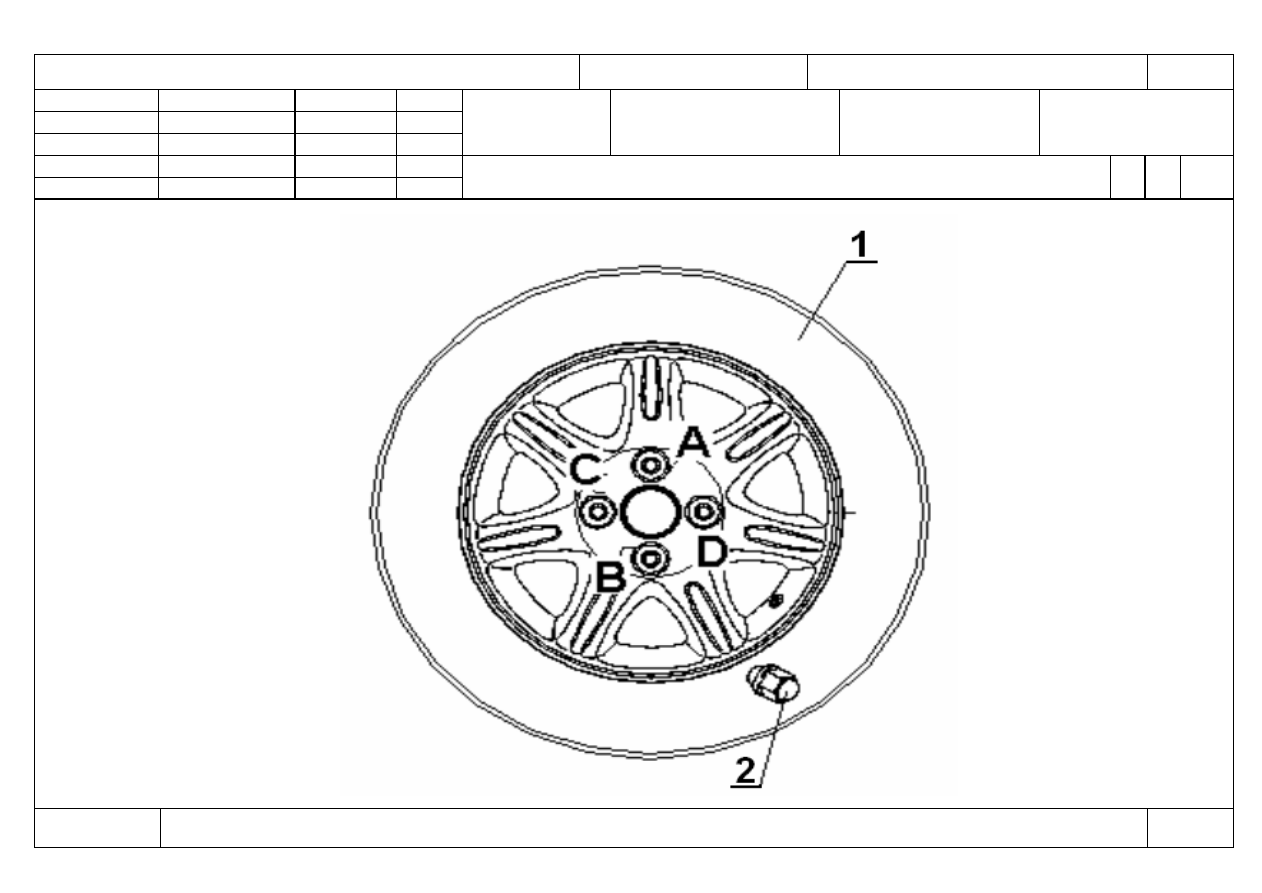

Затянуть гайки (поз.2) в последовательности (A, B, C, D) как показано на эскизе с Мкр=110 Нм.

МК/КТТП

ТП 75.043

ГОСТ 3.1118 форма 1б

Силовой агрегат

Подсоединение полуосей и шаровых

опор

25480917.

75.043

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Код, наименование оборудования

СМ Проф.

УТ КР КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение, код

ОПП

ЕВ

ЕН

КИ

Н.расх.

О 02 11. Выполнить переходы (3,4,5,6,7,8,9,10) для противоположной стороны.

04 12. Произвести визуальный контроль комплектации, качества сборки и правильность выполнения операции.

Т 06 1. Ключ S=15 603-15 HAZET.

07 2.

Ключ S=19 603-19 HAZET.

08 3.

Головка 1/2" S=13 900-13 HAZET.

09 4.

Головка 1/2" S=19 900-19 HAZET.

10 5.

Головка 1/2" S=32 900-32 HAZET.

11 6.

Трещотка 1/2'' 916 SP HAZET.

12 7.

Удлинитель L=123 мм 917-5 HAZET .

13 8.

Переходник 3/4"-->1/2".

14 9.

Рукоятка 1/2" 8150NR

15 10.

ДК 20-200Нм 3/4".

16 11.

ДК 100-500Нм 3/4".

17 12.

Гайковерт 1/2" АТ 705В.

18 13.

Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

19 14.

Ветошь.

20 15.

Перчатки трикотажные тип 1 ТУ 17-Украины 2641-94.

21 16.

Очки защитные 02-76 ГОСТ 12.4.013-85.

МК/КТТП

ТП 75.043

ГОСТ 3.1105 форма 2

Силовой агрегат

Разраб.

Лебедев

ЗАО «ЗАЗ»

Проверил

Шишкин

25480917.

75.043

Н. контр.

Лагода

Снятие-установка колес

О1

100-

105

Оп.100-105

КЭ

ТП 75.043
