ГОСТ 3.1118  форма 1б





Силовой агрегат

 59





























































Отсоединение привода КПП и

гидропривода  сцепления

25480917.

75.043

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

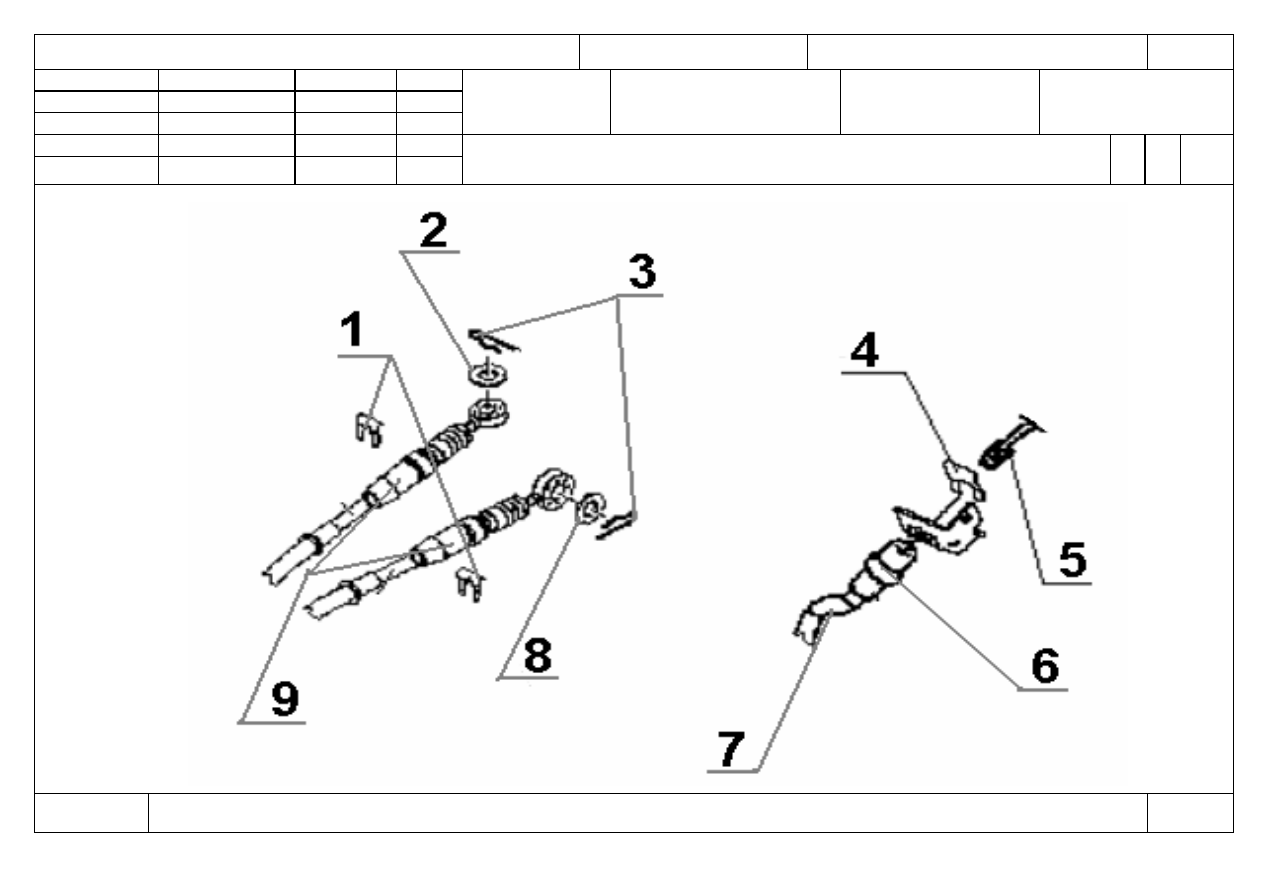

О 02 3. Извлечь шплинты (поз.3) и  демонтировать шайбы (поз.2, поз.8).

03

 04 4.

Снять фиксаторы (поз.1) с кронштейна.

05

      06 5.

Отсоединить троса привода КПП (поз.9) от рычагов привода КПП.

07
08 6.

Открутить накидную гайку (поз.6).

09

 10 7.

Отсоединить штуцер трубки привода сцепления (поз.7) от фиксатора (поз.4) и трубки (поз.5).

11

12 8.

Установить технологические заглушки на трубку привода сцепления (поз.7) и трубку (поз.5).

      13

14 9.

Проверить отсутствие следов пролива тормозной жидкости, при необходимости удалить ветошью.

 15

Т 16 1. Плоскогубцы  760N1HAZET.

  17 2.

Ключ S=11 450 N-11х13 HAZET.

18 3.

Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

19 4.

Ветошь.

20 5.

Перчатки трикотажные тип 1 ТУ 17-Украины 2641-94.

 21 6.

Очки защитные 02-76 ГОСТ 12.4.013-85.

22

23
24

МК/КТТП

ТП 75.043

59









































ГОСТ 3.1118  форма 1б





Силовой агрегат

60





























































Подсоединение привода КПП и

гидропривода сцепления



25480917.

75.043

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А  02                            075      Слесарно-сборочная                                          3

03                            (

См. КЭ лист 62).

 04

Выполнить операции   005, 070.

05





Б 06





Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07

Осмотровая канава



08



К  09 1. Фиксатор                                                                      В11-1703215                                                                       шт.          1

 10 2.

Шайба 10                                                                     Q40210                                                                                шт.          1

11 3.

Шплинт                                                                         S11-1703315                                                                       шт.         2

12 4.

Фиксатор                                                                      В11-1602045                                                                       шт.          1

      13 5.

Трубка привода                                                           А21-1602050                                                                       шт.          1

14 6.

Гайка S11                                                                     гайка                                                                                   шт.          1

15 7.

Шланг привода                                                            А21-1602070                                                                       шт.          1

16 8.

Шайба                                                                          В11-1703213                                                                       шт.          2

  17 9.

Трос выбора передач                                                 А21-1703090                                                                       шт.          1

18

О 19 1.

Внимание!

В зависимости от конструкции передаточного исполнительного



механизма включения сцепления (наличие троса

20

сцепления, а не гидропривода) отсоединение-подсоединение троса сцепления производить аналогично операциям

21                             070-075

ТП 75.037 «Снятие-установка силового агрегата на автомобилях Chery A15 и их модификациях».

22

23 2.

Подсоединить троса привода КПП (поз.9) к рычагам привода КПП, установить шайбы (поз.2, поз.8) и закрепить шплинтами (поз.3)

24

до фиксации, обеспечив надежность соединения.

МК/КТТП

ТП 75.043

60









































ГОСТ 3.1118  форма 1б





Силовой агрегат

 61





























































Подсоединение привода КПП и

гидропривода сцепления



25480917.

75.043

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01



О 02 3. Закрепить троса привода КПП (поз.9) на кронштейне фиксаторами (поз.1) до фиксации, обеспечив надежность соединения.

03

   04 4.

Снять технологические заглушки с трубки привода сцепления (поз.7) и трубки (поз.5).

05

06 5.

Подсоединить штуцер трубки привода (поз.7) к трубке (поз.5) и закрепить накидной гайкой (поз.6) с Мкр=15 Нм.

07
08 6.

Проверить отсутствие следов пролива тормозной жидкости, при необходимости удалить ветошью.

 09

10 7.

Произвести визуальный контроль комплектации, качества сборки и правильность выполнения операции.

11

Т 12 1. Плоскогубцы  760N1HAZET.

      13 2.

Ключ S=11 450 N-11х13 HAZET.

14 3.

Вставка  S11 9х12

15 4.

ДК 2-25 Нм, 9х12.

16 5.

Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

  17 6.

Ветошь.

18 7.

Перчатки трикотажные тип 1 ТУ 17-Украины 2641-94.

19 8.

Очки защитные 02-76 ГОСТ 12.4.013-85.

20

21
22

23
24



МК/КТТП

ТП 75.043

61





ГОСТ 3.1105  форма 2





Силовой агрегат



62



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.043













Н. контр.



Лагода





Отсоединение-подсоединение привода КПП и гидропривода

сцепления

О1



070-

075


   Оп.070-075





































КЭ

ТП 75.043
