ГОСТ 3.1105  форма 2





Задняя подвеска  DA11A4 – 2910002





Разраб.



Лагода

















ЗАО «ЗАЗ» ОС



Проверил   Шишкин











    25480917.

 75.042













Н. контр.



Лагода





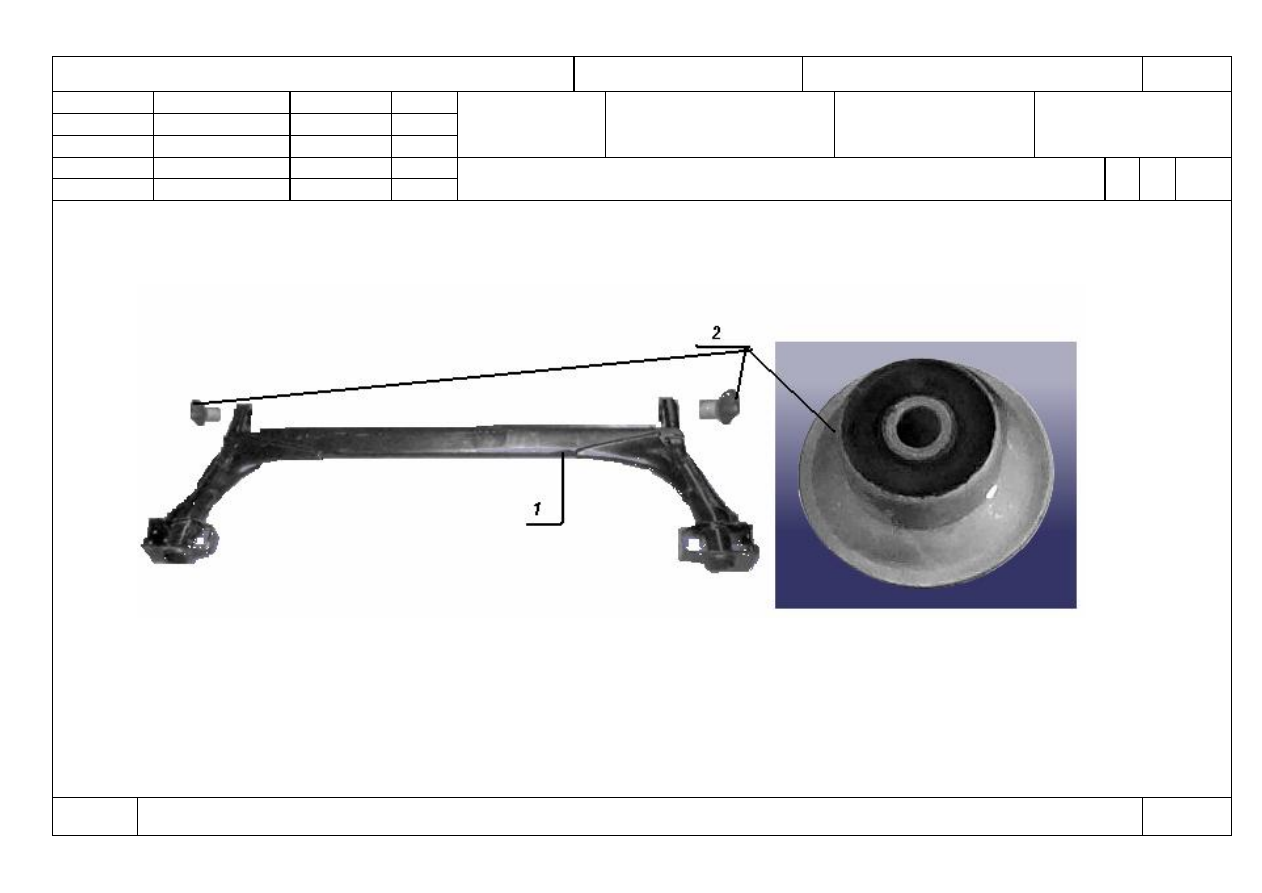

Замена втулки балансировочного рычага

О

1





080-

085


















































КЭ

ТП 75.042

52






ГОСТ 3.1105  форма 2





Задняя подвеска  DA11A4 – 2910002





Разраб.



Лагода

















ЗАО «ЗАЗ» ОС



Проверил   Шишкин











    25480917.

 75.042













Н. контр.



Лагода





Замена втулки балансировочного рычага

О

1





080-

085


































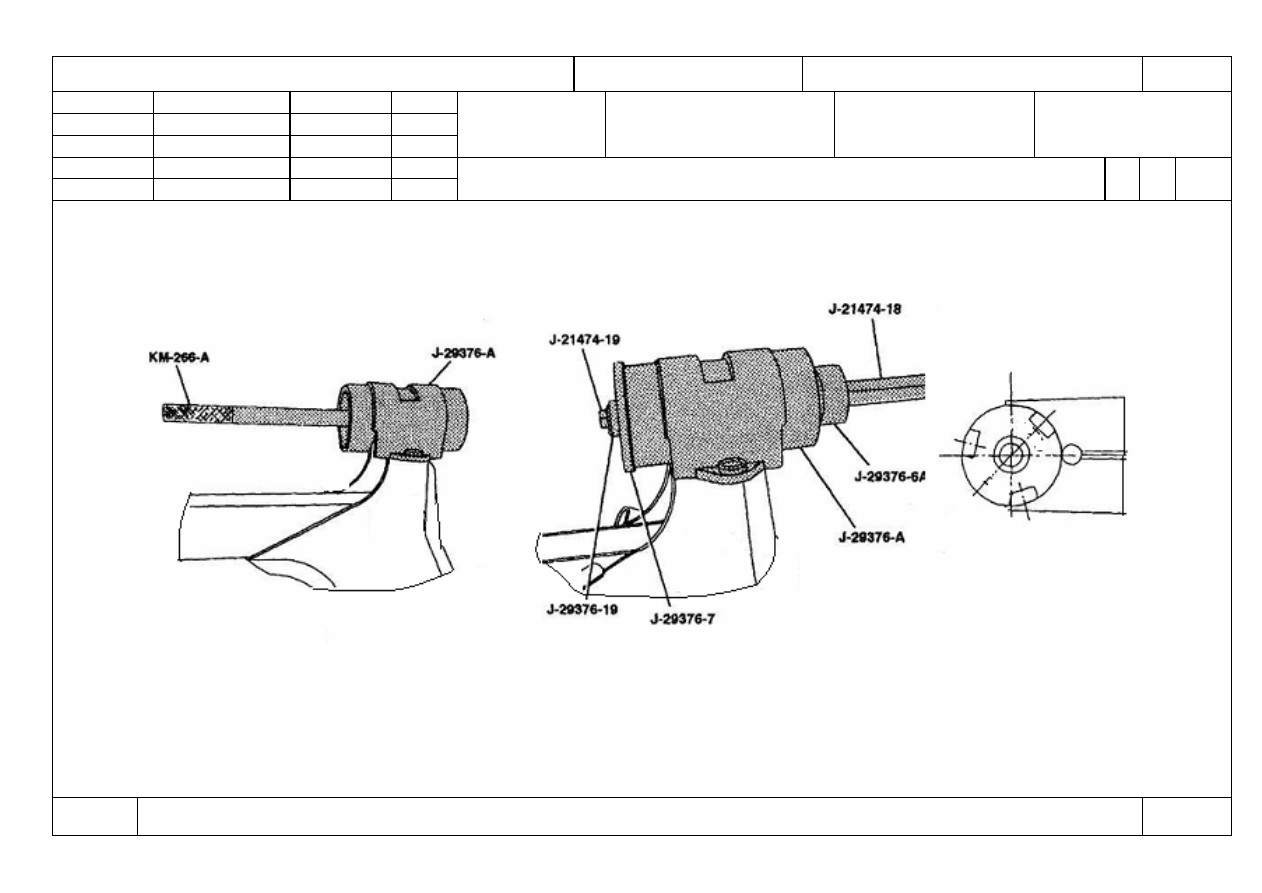

Снятие втулки                                                  Установка втулки            Исходное положение втулки

































КЭ

ТП 75.042

53

ГОСТ 3.1118  форма 1б





Задняя подвеска  DA11A4 – 2910002

































































Контроль

25480917.

75.042

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02



         090

Контроль

03

Б 04                            Подъемник                                                    Q=3т

05

Тележка                                                         7043-334

06

Слесарно-сборочный верстак                      7051-146

07

О 08 1. Контролировать – визуально:

09  -

наличие товарного знака или ярлык завода-изготовителя на вновь установленных деталях и узлах;

10  -

комплектацию и качество сборки (наличие крепежных и стопорящих элементов на узлах и деталях);

11  -

отсутствие механических повреждений деталей и узлов.

12

Р 13  100%

14

15 2.

Проконтролировать эффективность тормозной системы.

16

Р 17   100 %

18

19 3.

Контролировать моменты затяжки резьбовых соединений по операциям:

20

21 -

болты крепления колес                                                                     Мкр=110 Н.м.

22 -

тормозные трубки                                                                              Мкр=16 Нм.

23 - гайки крепления теплового экрана                                                   Мкр=2.5 Нм.

24

МК/КТТП

ТП. 75.042

54



ГОСТ 3.1118  форма 1б





Задняя подвеска  DA11A4 – 2910002

































































Контроль

25480917.

75.042

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 - гайки  крепления хомутов  тормозных тросов к кузову                          Мкр=2.5 Нм.

03 -

болты крепления балки задней подвески                                                Мкр=70 Нм.

04 -

болты  крепления амортизаторов задней подвески                               Мкр=70 Нм.

05 -

гайка штока заднего амортизатора                                                          Мкр=75 Нм.

06 -

болт крепления заднего тормозного цилиндра                                       Мкр 8 Нм (0,8 кгс.м).

07

08

Т 09 1. Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

10 2.

Динамометрический ключ Мкр. 0…120 Н.м (0…12 кгс.м).

11 3.

Динамометрический ключ Мкр. 0…250 Н.м (0…25 кгс.м).

12

13

14

15

16

17

18

19

20

Т 21

22

23



24

МК/КТТП

ТП. 75.042

55
