ГОСТ 3.1118  форма 1б





Задняя подвеска  DA11A4 – 2910002
Задняя подвеска  DA11A4 – 2910002



1





























































Установка колеса в сборе.



25480917.

75.042

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                         015     Слесарно-сборочная    (См. КЭ лист 9).             3

03

Б 04                         Подъемник                                                  Q=3т.

05

Слесарно-сборочный верстак                 7051-146

06

Тележка                                                     7043-334

07

К 08  1. Колпак декоративный                                                    А11 -3100119                                                                 шт             2

09  2.

Болт крепления колеса    М12,  S17                             DА11А4 - 3101015



шт             8

10  3.

Колесо с шиной в сборе                                                DА11А4 – 3101011                                                        шт             2

11

12

О 13 1. Установить колеса с шиной в сборе (поз. 3) на тормозной барабан в сборе, и закрепить болтами (поз.2) последовательно,

14

левое/правое, (устанавливать колеса  с шинами одной модели).

15

16 2.

Полностью опустить автомобиль.

17

18 3.

Затянуть болты крепления колес (поз.2), последовательно, левого/правого с Мкр. =110 Н.м  (от 95 до 115Н.м),  соблюдая схему

19

завинчивания.

20 4.

Установить декоративные колпаки (поз.1), последовательно, левого/правого колеса.

21

Т 22 1. Ключ А11-3900103, S17.

23 2.

Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta”.

24 3.

Динамометрический ключ  М кр. 20...200 Н.м  (2...20кгс.м)      8952 F BAНCO.

МК/КТТП

ТП. 75.042

8









Задняя подвеска  DA11A4 – 2910002



1



Разработал   Лагода















Проверил



Шишкин





ЗАО «ЗАЗ»





    25480917.

 75.042













Н. контр.



Лагода





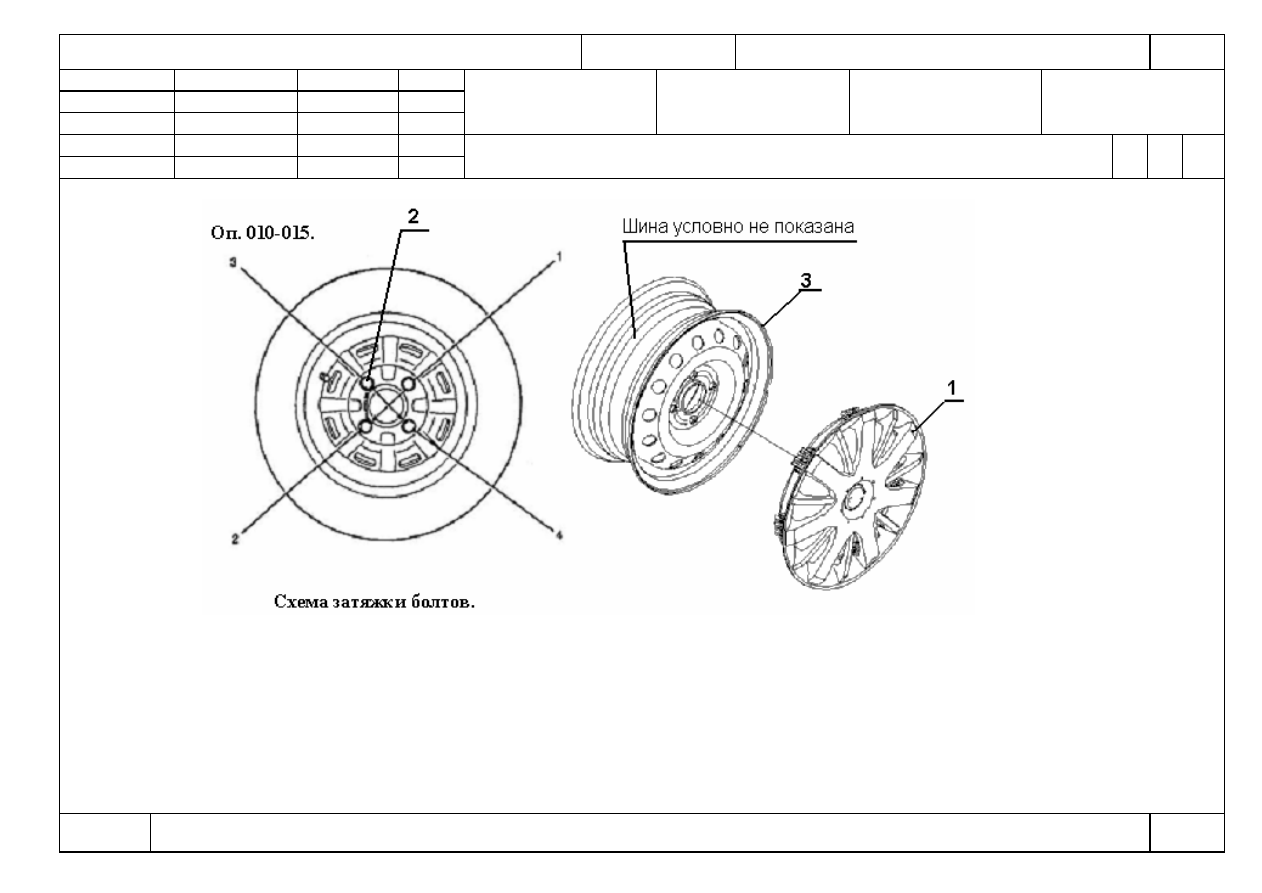

Снятие, установка колеса в сборе

О

1





010-

015












КЭ

ТП 75.042

9



ГОСТ 3.1118  форма 1б







Задняя подвеска  DA11A4 – 2910002



1





























































Отсоединение троса стояночного

тормоза задней подвески в салоне



25480917.

75.042

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01



А 02                           020        Слесарно-сборочная    (См. КЭ лист 14 -15).

03

Выполнить операции 005, 010).                                     3

04

Б 05                                  Подъемник                                                Q=3т

06

Тележка                                                     7043-334

07

К 08  1. Пепельница                                                                      А15 -5305880ВЕ                                                     шт                    1

09  2.

Винт  М4х10                                                                      А15 -3508075                                                         шт                    1

10  3.

Консоль                                                                             А11 – 3508151/151АL                                            шт                    1

11  4.

Рычаг ручного тормоза                                                    А11 - 3508010                                                        шт                    1

 12 5.

Гайка  М6,  S10                                                                  А11 - 3508019                                                       шт                    2

13 6.

Гайка  М6,  S10                                                                  N0110061                                                              шт                    2

14 7.

Трос ручного тормоза                                                       А11 – 3508090                                                      шт                    2

15 8.

Пластина  ( уравнитель тормоза)                                    А11 – 3508090                                                      шт                    1

16

О 17  1. Отпустить рычаг ручного тормоз перемещением рычага поз. 4 в нижнее положение.

18

19  2.

Подвинуть вперед передние сидения.

20 .

21 3.

Вытащить с консоли  поз.3 пепельницу поз. 1

22

23 4.

Открутить винт поз. 2 крепящий консоль поз. 3 ручного тормоза к кронштейну тоннеля .

24

МК/КТТП

ТП. 75.042

10



ГОСТ 3.1118  форма 1б





Задняя подвеска  DA11A4 – 2910002

подвеска  DA11A4 – 2910002



2





























































Отсоединение троса стояночного

тормоза задней подвески в салоне



25480917.

75.042

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02  5. Приподнять консоль поз. 3.

03

04  6.

Открутить последовательно две контргайки поз.6 троса  ручного тормоза поз. 7.

05

06  7.

Открутить последовательно две регулировочные гайки натяжителя поз.5. освободив трос ручного тормоза поз. 7.

07

08  8.

Отсоединить тормозные тросы поз. 7 с уравнителя тормоза поз. 8.

09

10 9.

Произвести контроль визуальным осмотром общего состояния деталей.

11

При обнаружении отклонений устранить неисправности, изношенные и поврежденные детали заменить.



 12

13

Т 14  1. Ключ рожковый  895 8х10,  отвертка А11 – 3900105.

15  2.

Инструментальная тележка типа 171 «HAZET».

16



 3.

Универсальный набор слесарного инструмента типа 889N “HAZET” или 5919 U/S “Beta.

17

18

19

20

21



22

23

24

МК/КТТП

ТП. 75.042
