ГОСТ 3.1105  форма 2





Силовой агрегат

41



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.041













Н. контр.



Лагода





Отсоединение-подсоединение троса акселератора

О1



040-

045




Оп.040-045
































КЭ

ТП 75.041

41



ГОСТ 3.1105  форма 2





Силовой агрегат

42



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.041













Н. контр.



Лагода





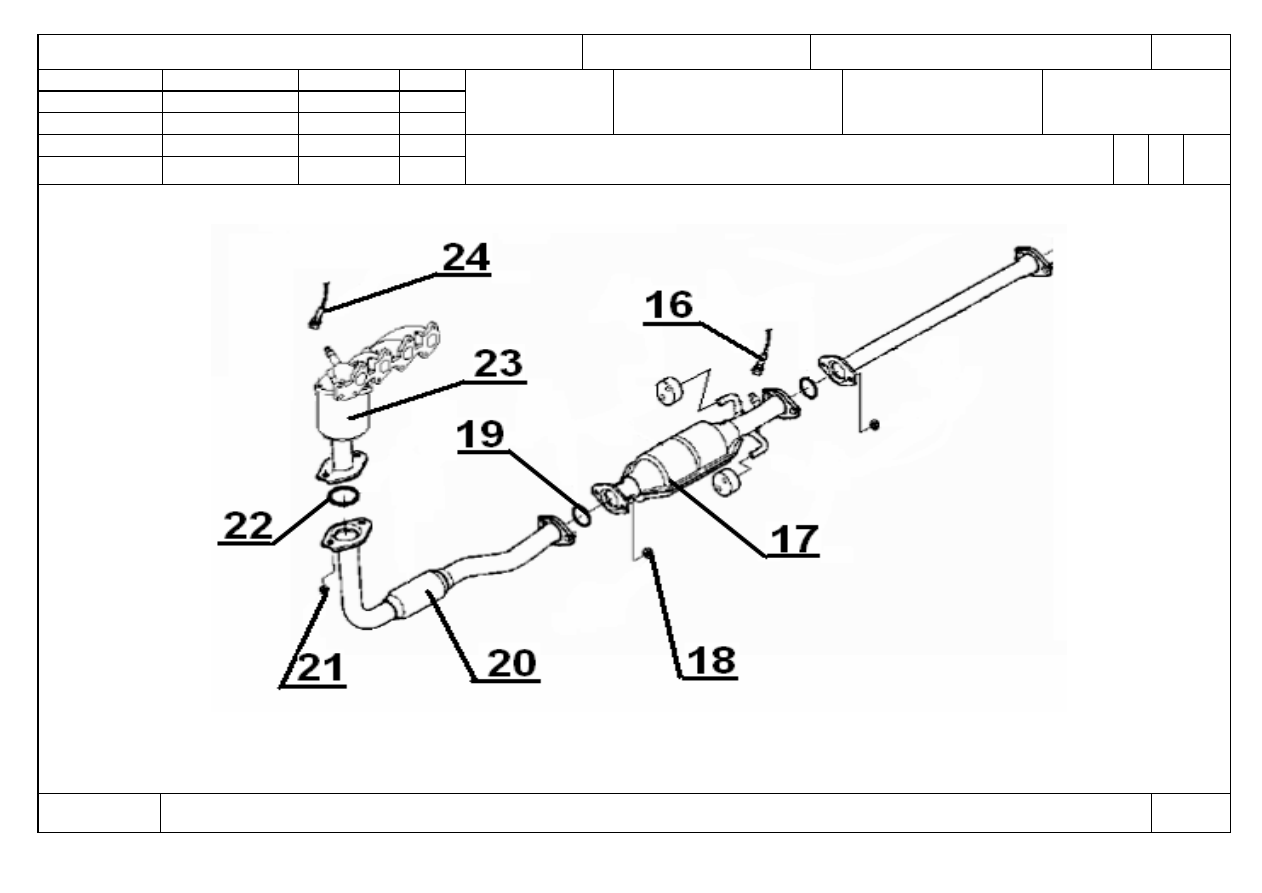

Отсоединение-подсоединение системы выпуска

отработавших газов

О1



040-

045


   Оп.040-045





















































КЭ

ТП 75.041

42



































ГОСТ 3.1118  форма 1б









Силовой агрегат

43





























































Отсоединение электропроводки

силового агрегата

25480917.

75.041

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                            050      Слесарно-сборочная                                          3

03                            (

См. КЭ лист 50-52).

 04

Выполнить операцию   005, 010.

05





Б 06





Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07

Осмотровая канава



08

К 09 1. Защита                                                                      SMD372998                                                                           шт.           1

 10 2.

Крышка                                                                      DB14B3-3724020                                                                  шт.           1

11 3.

Верхняя крышка щитка передка                              Т11-5310420ВА                                                                     шт.          1

12 4.

Пистон                                                                       DB14B3-3724060                                                                   шт.          1

13 5.

Пистон                                                                       DB14B3-3724059                                                                   шт.          5

14 6.

Гайка М8, S13                                                           DB14B3-3724056                                                                   шт.          1

15 7.

Гайка М8, S13                                                           SMF430122                                                                            шт.          1

16 8.

Болт М6х15, S8                                                         DB14B3-3724025                                                                   шт.          1

  17 9.

Болт М8х15, S13                                                       DB14B3-3724026                                                                   шт.          1

18 10.

Болт М6х15, S10                                                     DB14B3-3724055                                                                   шт.          1

19 11.

Болт М8х45, S10                                                     DB14B3-3724050                                                                   шт.          2

20 12.

Болт М6х15, S10                                                     SMS1011201                                                                          шт.          3

21 13.

Хомут самозажимной                                             DB14B3-3724063                                                                   шт.          1

22

O 23 1.

Извлечь пистоны (поз.1, поз.2) и снять крышку щитка передка (поз.3).

24

МК/КТТП

ТП. 75.041

43



































ГОСТ 3.1118  форма 1б









Силовой агрегат

44





























































Отсоединение электропроводки

силового агрегата

25480917.

75.041

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

O 02 2.

Снять крышку (поз.4) блока предохранителей.

03

 04 3.

Открутить болт (поз.5) и снять блок предохранителей.

05



     06 4.

Открутить болты (поз.6) и отсоединить провода (поз.7) от блока предохранителей.

07



08 5.

Открутить болты (поз.8) и снять защиту стартера (поз.9).

09

 10 6.

Открутить гайку (поз.10) и отсоединить положительный провод (поз.11) от стартера (поз.12).

11

12 7.

Отсоединить электрический разъем (поз.13) от стартера (поз.12).

13

14 8.

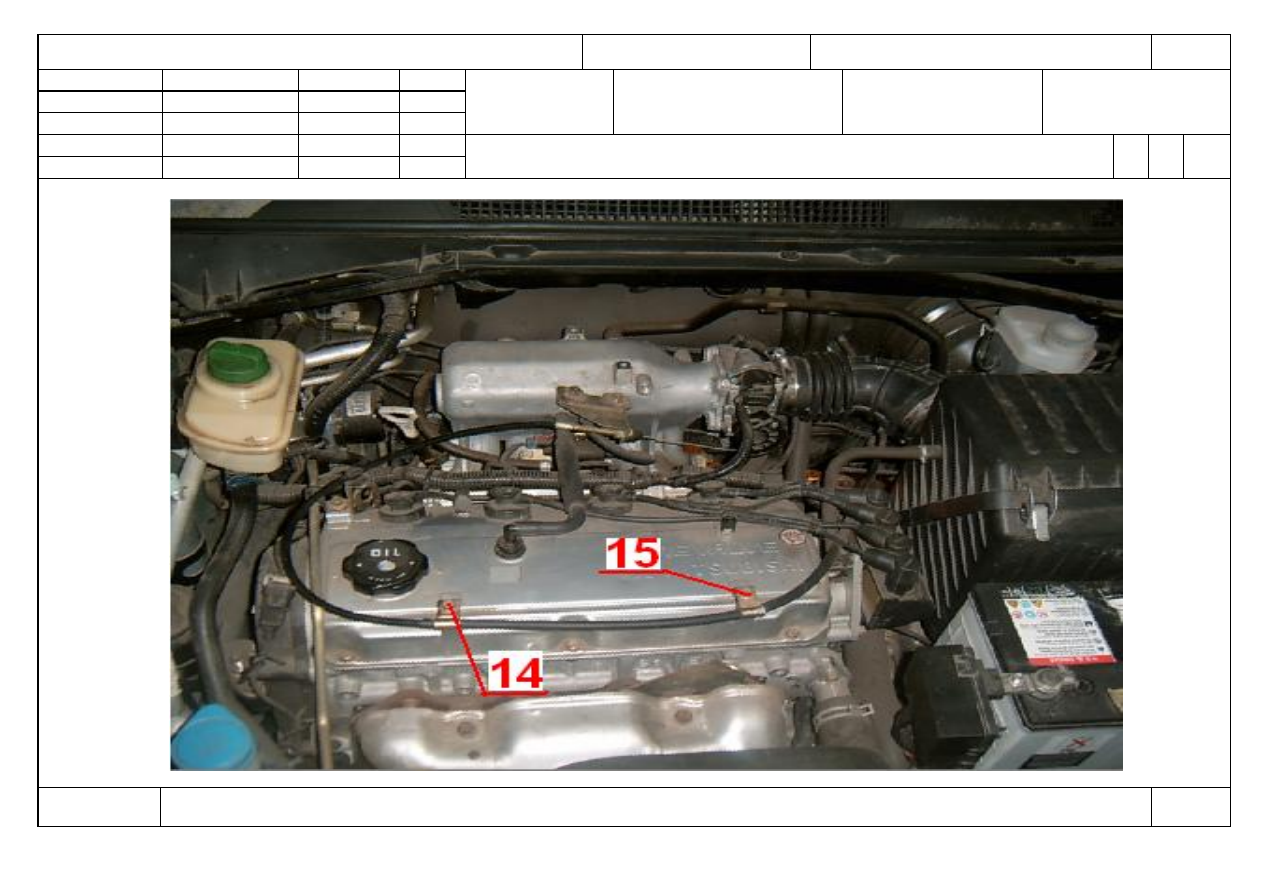

Открутить болт (поз.15) и отсоединить массовый провод (поз.14) от КПП.

15
16 9.

Отсоединить электрический разъем (поз.16) от датчика скорости автомобиля.

  17

18 10.

Отсоединить электрический разъем (поз.17) от датчика включения заднего хода.

19
20 11.

Отсоединить электрический разъем (поз.18) от реле регулятора генератора.

21

22 12.

Открутить гайку (поз.20) и отсоединить положительный провод (поз.19) от генератора (поз.21).

23

24 13.

Ослабить хомут (поз.22) и отсоединить патрубок (поз.23) от соленоидного клапана.

МК/КТТП

ТП. 75.041

44
