ГОСТ 3.1118  форма 1б





Силовой агрегат

69





























































Подсоединение трубопроводов

системы кондиционера

25480917.

75.038

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01



О 02 2. Подсоединить нагнетательную трубку (поз.5) к конденсатору, предварительно установить уплотнительное кольцо (поз.13) и

03

закрепить гайкой (поз.4) с Мкр=16 Нм.

 04

05



3.

Подсоединить нагнетательную трубку (поз.5) к компрессору (поз.9), предварительно установить уплотнительное кольцо (поз.8) и

   06

закрепить болтом (поз.7) с Мкр=16 Нм.

07

08 4.

Подсоединить всасывающую трубку (поз.11) к компрессору (поз.9), предварительно установить уплотнительное кольцо (поз.10) и

09

закрепить болтом (поз.6) с Мкр=16 Нм.

10

11 5.

Подсоединить трубку высокого давления (поз.3) к осушителю, предварительно установить уплотнительное кольцо (поз.12) и

12

закрепить гайкой (поз.2) с Мкр=10 Нм.

13

14 6.

Подсоединить электрический разъем (поз.14) к компрессору кондиционера (поз.9) вручную до фиксации, обеспечив надежность



15

соединения.

16

  17 7.

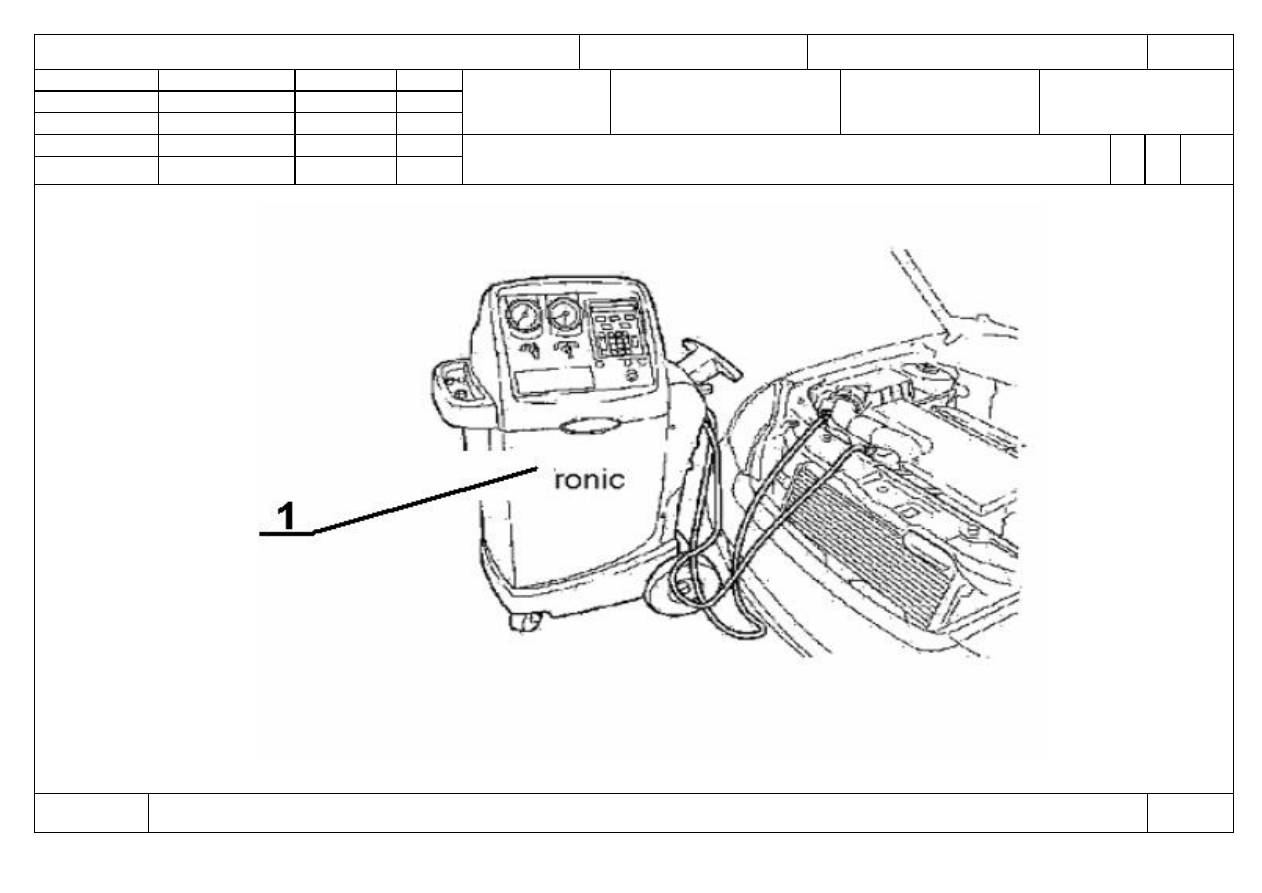

Заправить систему кондиционера хладагентом R-134а с помощью установки заправочной типа «TRONIC 0128» (поз.1).

18

19 8.

Проверить отсутствие следов пролива после заправки, детектором утечки.

20

21 9.

Проверить заправку системы кондиционера хладагентом.

22

23 10.

При необходимости следы пролива масла компрессорного и  хладагента удалить ветошью.

24

МК/КТТП

ТП 75.038

69









































ГОСТ 3.1118  форма 1б





Силовой агрегат

70





























































Подсоединение трубопроводов

системы кондиционера

25480917.

75.038

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 11. Произвести визуальный контроль комплектации, качества сборки и правильность выполнения операции.

03



Т 04 1. Головка 1/2" S=10 900-10 HAZET.

05 2.

Головка 1/2" S=13 900-13 HAZET.

   06 3.

Удлинитель L=248 мм 918-10 HAZET.

07 4.

Головка, Sвн.6, 3/8" IN30 6.

08 5.

Переходник  1/2"- 3/8".



09 6.

Гайковерт  1/2"  АТ 705В.

10 7.

Вставка 9х12 -->1/2".

11 8.

ДК 2-25 Нм 9х12

12 9.

Термометр ТЕМР-3

13



10.

Детектор утечки GAS-Check-240.

14 11.

Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

15 12.

Ветошь.

16

  17

18
19

20

21
22
23

24

МК/КТТП

ТП 75.038

70





ГОСТ 3.1105  форма 2





Силовой агрегат



71



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.038













Н. контр.



Лагода





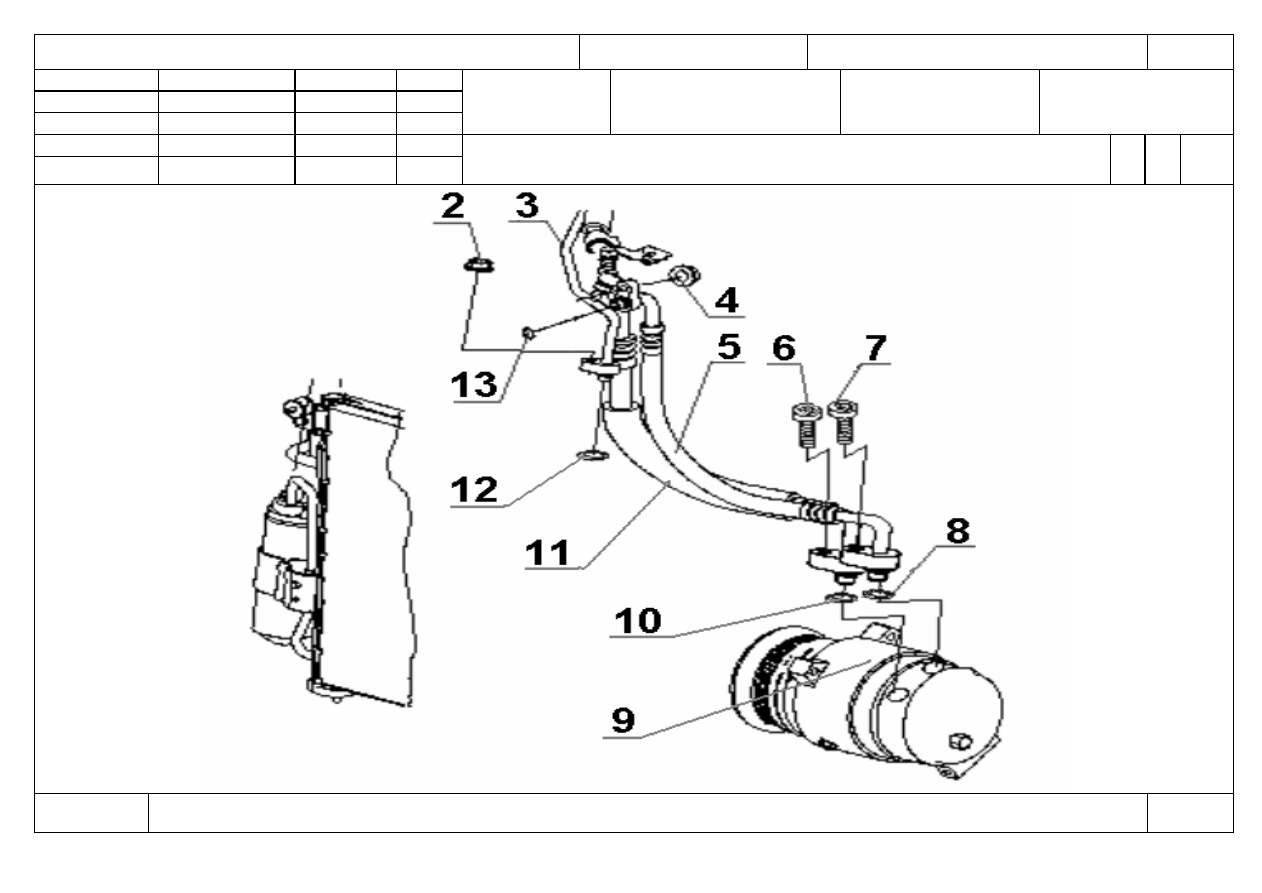

Отсоединение-подсоединение трубопроводов системы

кондиционера

О1



090-

095








































КЭ

ТП 75.038

71







ГОСТ 3.1105  форма 2





Силовой агрегат



72



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.038













Н. контр.



Лагода





Отсоединение-подсоединение трубопроводов системы

кондиционера

О1



090-

095








































КЭ

ТП 75.038

72
