ГОСТ 3.1118  форма 1б





Силовой агрегат

45





























































Подсоединение электропроводки

силового агрегата

25480917.

75.038

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01



О 02 7. Подсоединить электрические разъемы (поз.11) к топливным форсункам, обеспечив фиксацию.

03

04 8.

Подсоединить массовый провод (поз.10) к блоку предохранителей (поз.15) и закрепить гайкой (поз.9) с Мкр=10 Нм.

 05

  06 9.

Подсоединить электрический разъем (поз.8) к датчику заднего хода КПП, обеспечив фиксацию.

07

08 10.

Подсоединить электрический разъем (поз.7) к колодке стартера, обеспечив фиксацию.

 09

10 11.

Подсоединить электрический разъем (поз.6) к датчику давления масла, обеспечив фиксацию.

 11

12 12.

Подсоединить электрический разъем (поз.5) к реле регулятора генератора, обеспечив фиксацию.

13

14 13.

Подсоединить массовый провод (поз.3) к левому лонжерону (поз.4) и закрепить гайкой (поз.2) с Мкр=6 Нм.

15

16 14.

Подсоединить электрический разъем (поз.1) к колодке датчика положения коленвала, обеспечив фиксацию.

17

18 15.

Произвести визуальный контроль комплектации, качества сборки и правильность выполнения операции.

19

20

 21

22

23

24

МК/КТТП

ТП. 75.038

45





ГОСТ 3.1118  форма 1б





Силовой агрегат

46





























































Подсоединение электропроводки

силового агрегата

25480917.

75.038

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01



Т 02 1. Головка 1/2" S=10  900-10 HAZET.

03 2.

Головка 1/2" S=13  900-13 HAZET.

04 3.

Трещотка 1/2'' 916 SP HAZET.

 05 4.

Вставка 9х12 -->1/2".

 06 5.

ДК 2-20 Нм 9х12.

07 6.

Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

08

 09

10

 11

12
13

14

15

16
17

18

19

20

 21

22

23

24

МК/КТТП

ТП. 75.038

46

ГОСТ 3.1105  форма 2





Силовой агрегат

47



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.038













Н. контр.



Лагода





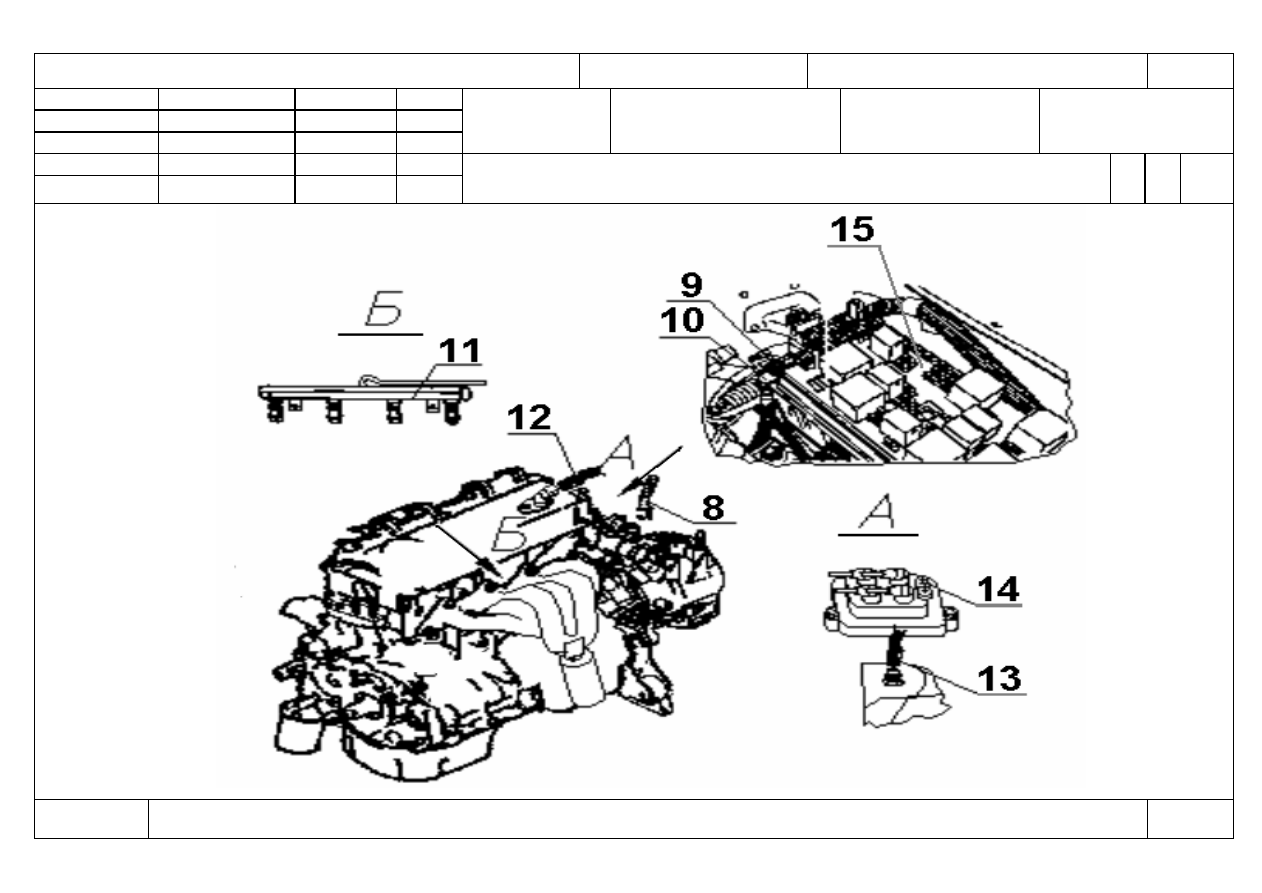

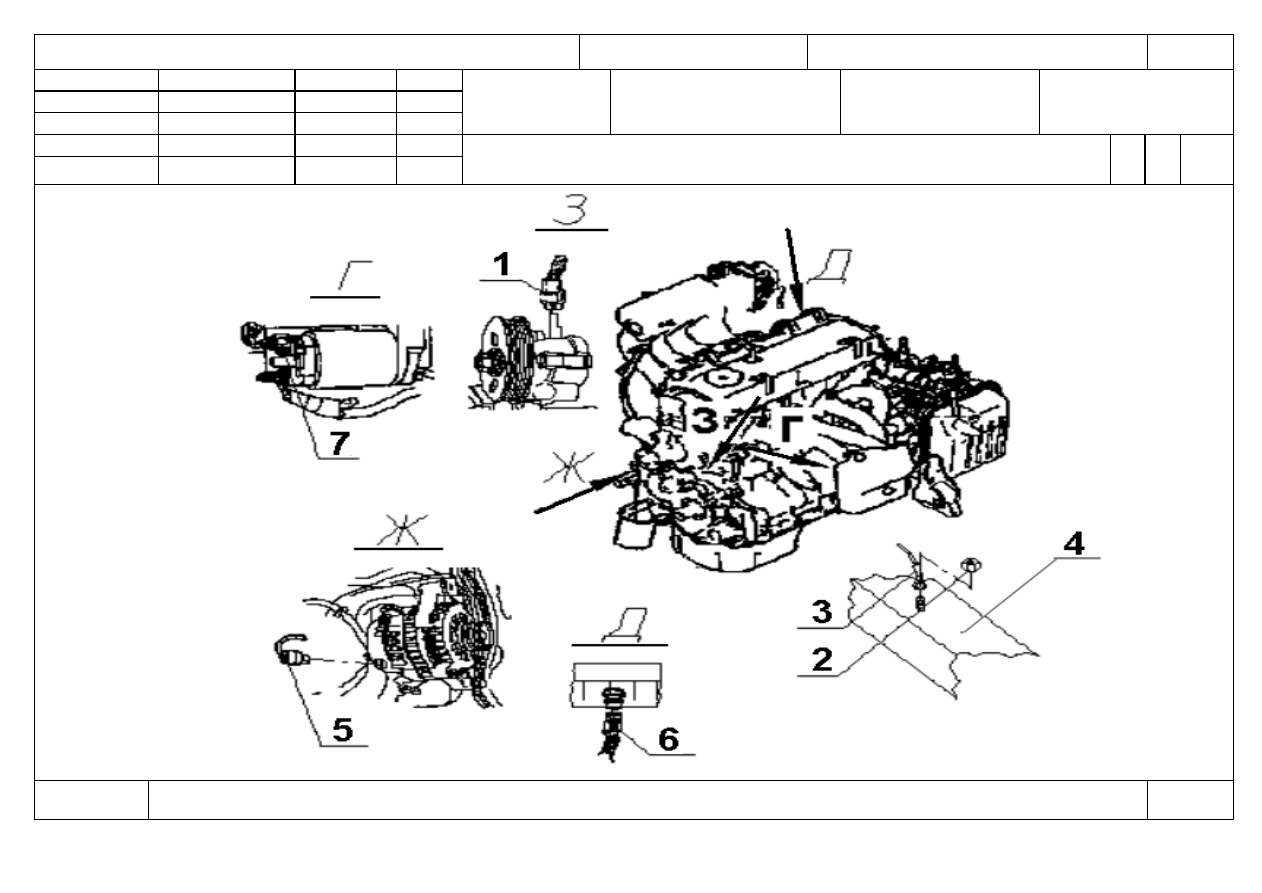

Отсоединение-подсоединение электропроводки силового

агрегата

О1



050-

055


































КЭ

ТП 75.038

47





ГОСТ 3.1105  форма 2





Силовой агрегат

48



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.038













Н. контр.



Лагода





Отсоединение-подсоединение электропроводки силового

агрегата

О1



050-

055


































КЭ

ТП 75.038
