Разраб.

 Лебедев


ЗАО «ЗАЗ»

 Проверил

 Шишкин



    25480917.

 75.037





 Н. контр.

 Лагода

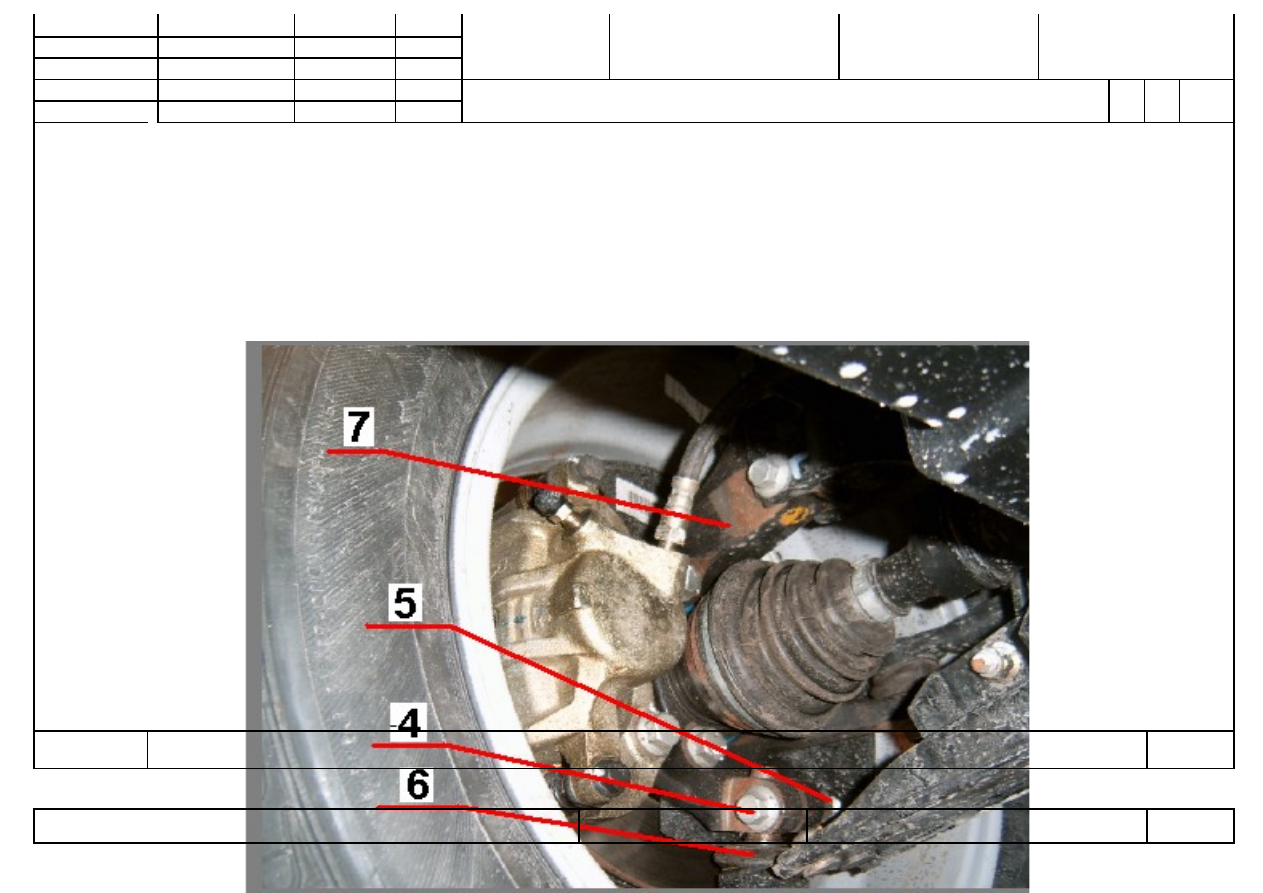

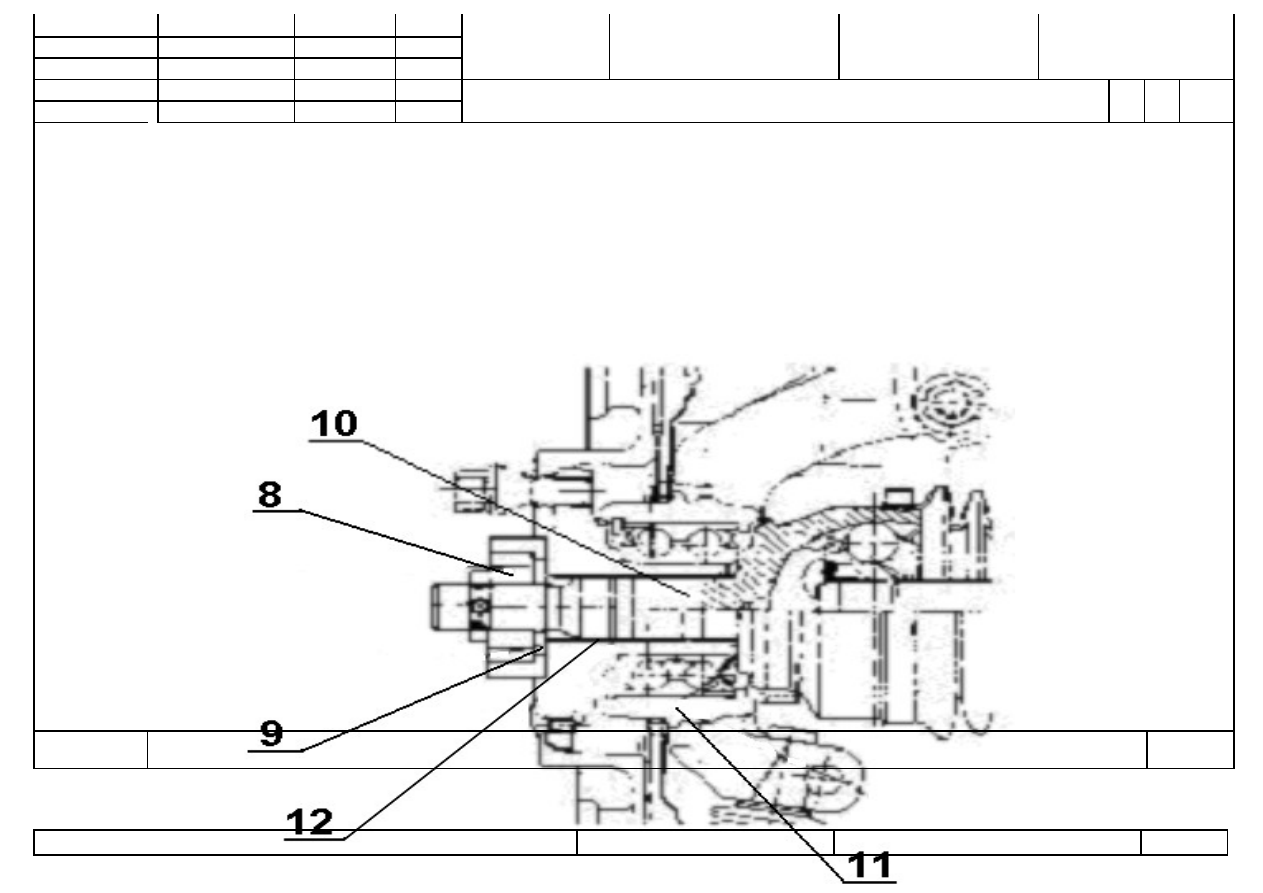

Отсоединение-подсоединение полуосей и шаровых опор

О1

100-

105



КЭ

ТП 75.037

76



ГОСТ 3.1105  форма 2



Силовой агрегат

77



Разраб.

 Лебедев


ЗАО «ЗАЗ»

 Проверил

 Шишкин



    25480917.

 75.037





 Н. контр.

 Лагода

Отсоединение-подсоединение полуосей и шаровых опор

О1

100-

105

   Оп.100-105



КЭ

ТП 75.037

77



ГОСТ 3.1105  форма 2



Силовой агрегат

78



Разраб.

 Лебедев


ЗАО «ЗАЗ»

 Проверил

 Шишкин



    25480917.

 75.033





 Н. контр.

 Лагода

Отсоединение-подсоединение полуосей и шаровых опор

О1

100-

105

   Оп.100-105



КЭ

ТП 75.037

78





ГОСТ 3.1118  форма 1б

Силовой агрегат

79





Демонтаж силового агрегата

25480917.

75.037

А

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ Проф.

Р

УТ КР

КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А  02                            110      Слесарно-сборочная                                          3

03                            (См. КЭ лист )

 04                            Выполнить операции   005,010,020,030,040,050,060,070,080,090,100.

05

   Б 06                             Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07                            Осмотровая канава
08                            Кран-балка                                                Q= 2т.
09                            Слесарно-сборочный верстак                7051-146.

 10                            Стенд для разборки двигателя типа R15 Ravaglioli.

11                            Гидравлический кран-тележка типа SB 20 Ravaglioli.

12

   К 13  1. Силовой агрегат в сборе                                              DA11A4-1000300                                                             шт.          1

14 2. Поперечина                                                                   А11-2801010                                                                     шт.          1
15 3. Болт М12х65, S18                                                         N10087403                                                                        шт.          2
16 4. Болт М12х75, S19                                                         N10001003                                                                        шт.          2

  17 5. Болт М10х25, S17                                                         N10040003                                                                        шт.          2

18

О 19 1. Застропить силовой агрегат за технологические кронштейны (поз.1, поз.2).

20
21 2. Открутить болты (поз.3, поз.4).

 22

23 3. Выполнить переход (2) для противоположной стороны.
24

МК/КТТП

ТП 75.037

79



ГОСТ 3.1118  форма 1б

Силовой агрегат
