Подсоединение трубопровода

топливной системы

25480917.

75.037

А

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ Проф.

Р

УТ КР

КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

  А 02                            085      Слесарно-сборочная                                          3

03                            (См. КЭ лист 62).

 04                            Выполнить операции   005, 080.

05

   Б 06                             Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07                            Осмотровая канава
08

К  09 1.  Шланг подачи топлива от фильтра к насосу            А11-1104150DA                                                                   шт.        1

 10 2. Рампа форсунок                                                          480ЕЕ-1112001  (в зависимости от модели)                     шт.        1

11                                                                                           480EF-1112001  (в зависимости от модели)                     шт.        1

12 3. Хомут самозажимной                                                   хомут                                                                                   шт.        1
13

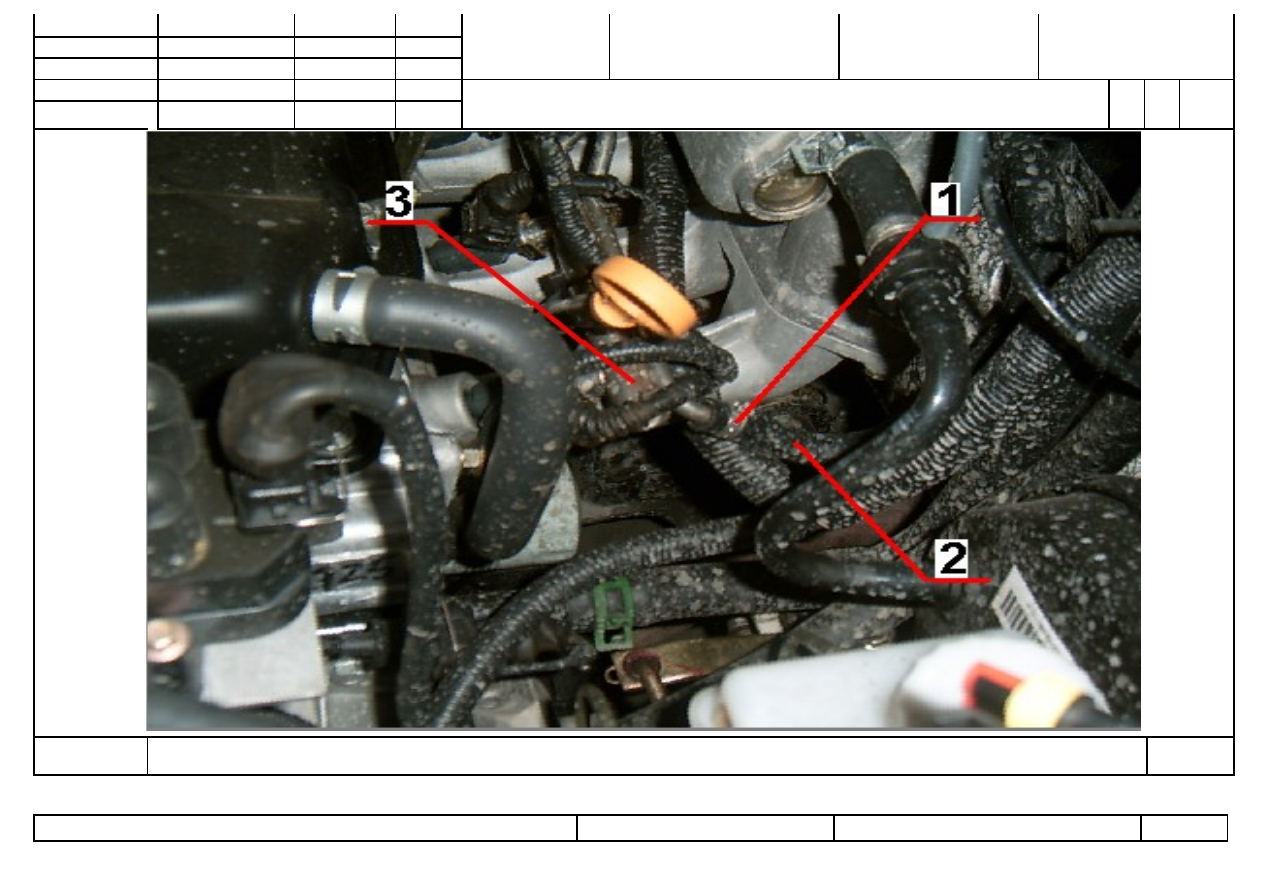

О 14 1. Снять технологические заглушки.

15
16 2. Подсоединить шланг подачи топлива (поз.2) к рампе форсунок (поз.3).

  17

18 3. Закрепить хомутом (поз.1), обеспечив герметичность соединения.
19
20 4. Произвести визуальный контроль комплектации и качества сборки.



 21

22

23
24

МК/КТТП

ТП 75.037

60





ГОСТ 3.1118  форма 1б

Силовой агрегат

 61





Подсоединение трубопровода

топливной системы

25480917.

75.037

А

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ Проф.

Р

УТ КР

КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

Т  02 1. Плоскогубцы  760N1HAZET.

03 2. Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

 04 3. Ветошь.

05

   06

07
08

 09
 10

11

12

      13

14
15
16

  17

18
19
20
21
22

23
24

МК/КТТП

ТП 75.037

61



ГОСТ 3.1105  форма 2



Силовой агрегат

62



Разраб.

 Лебедев


ЗАО «ЗАЗ»

 Проверил

 Шишкин



    25480917.

 75.037





 Н. контр.

 Лагода

Отсоединение-подсоединение трубопровода топливной

системы

О1

080-

085



КЭ

ТП 75.037

62



ГОСТ 3.1118  форма 1б

Силовой агрегат

63





Отсоединение трубопроводов

системы  кондиционера

25480917.

75.037

А

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ Проф.

Р

УТ КР

КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

  А 02                            090      Слесарно-сборочная                                          3

03                            (См. КЭ лист 68,69 ).

 04                            Выполнить операции   005.

05

   Б 06                             Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07                            Осмотровая канава.
08                            Установка заправочная типа АС550Pro.
09

 К 10 1. Приемная трубка                                                          А11-8108050       (в зависимости от модели)                  шт.         1

11                                                                                            А11-8108050ВВ   (в зависимости от модели)                  шт.         1

12 2. Подводящая трубка                                                     А11-8108030        (в зависимости от модели)                  шт.         1
13                                                                                            А11-8108030ВВ   (в зависимости от модели)                  шт.         1
14 3. Уплотнительное кольцо                                              А11-8108055                                                                        шт.         2
15 4. Болт М8х30, Т50                                                          N90415102                                                                           шт.         1
16 5. Компрессор                                                                  А11-8104010ВВ    (в зависимости от модели)                  шт.         1

  17                                                                                           А11-8104010          (в зависимости от модели)                 шт.         1

18

О 19 1. Слить хладагент с системы кондиционера с помощью установки заправочной типа АС550Pro (поз.1).

20

 21



2. Открутить болт (поз.2).

22

23 3. Отсоединить приемную трубку (поз.3) от компрессора кондиционера (поз.4), предварительно извлечь уплотнительное
24     кольцо (поз.5).

МК/КТТП

ТП 75.037

63



ГОСТ 3.1118  форма 1б

Силовой агрегат

64
