ГОСТ 3.1118  форма 1б

Силовой агрегат

9





Установка АКБ

25480917.

75.037

А

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ Проф.

Р

УТ КР

КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А  02                             015   Слесарно-сборочная   (См. КЭ лист 11)             3

03



Выполнить операции  005,010.



04

 Б  05                            Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т

06                            Осмотровая канава
07

К  08 1. АКБ в сборе                                                                А11-3703010АС                                                               шт.             1

 09 2. Болт М 8х20  S-13                                                      N90256701                                                                       шт.             1

10 3. Провод «массы»                                                        А11-3724013ВА                                                                шт.             1

11 4. «Плюсовой» провод                                                  А11-3724011BH                                                                шт.             1

12 5. Кронштейн                                                                 А11-3703011                                                                     шт.             1

 13

М 14 Вазелин технический волокнистый                              ВТВ-1 ТУ 38.101.180-76                                                   кг.              0,005

15

О 16 1. Перед установкой смазать клеммы АКБ техническим вазелином.

17
18 2. Установить АКБ (поз.5) в моторный отсек.
19
20 3. Установить кронштейн (поз.6) и  закрутить болт (поз.7) с Мкр=20 Нм.
21
22 4. Подсоединить клемму отрицательного (поз.2) и  положительного жгута (поз.4) к АКБ (поз.5).
23
24 5. Закрутить гайки (поз.1 и поз.3) с Мкр=7 Нм.

МК/КТТП

ТП. 75.037

9



ГОСТ 3.1118  форма 1б

Силовой агрегат

10





Установка АКБ

25480917.

75.037

А

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ Проф.

Р

УТ КР

КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 6. Произвести визуальный контроль комплектации, качества сборки и момента затяжки резьбовых соединений.

03

Т 04 1. Ключ S=10  603-10 HAZET.

 05 2. Ключ S=13  450 N-13х14 HAZET.

06 3. ДК 2-25 Нм 9х12.
07 4. Трещотка 1/2'' 916 SP HAZET.
08 5. Головка 1/2" S=10 900-10 HAZET.

 09 6. Головка 1/2" S=13 900-13 HAZET.

10 7. Вставка 9х12 -->1/2".

11 8. Удлинитель L=123 мм 917-5 HAZET .

12 9. Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

 13 10. Кисть КФК-10 ГОСТ 10597-77.

14
15
16
17
18
19
20

 21

22
23
24

МК/КТТП

ТП. 75.037

10

                                                                                                                                                                                                                           ГОСТ 3.1105  форма 2



Силовой агрегат

11



Разраб.

Лебедев


ЗАО «ЗАЗ»

 Проверил Шишкин



    25480917.

 75.037





 Н. контр.

Лагода

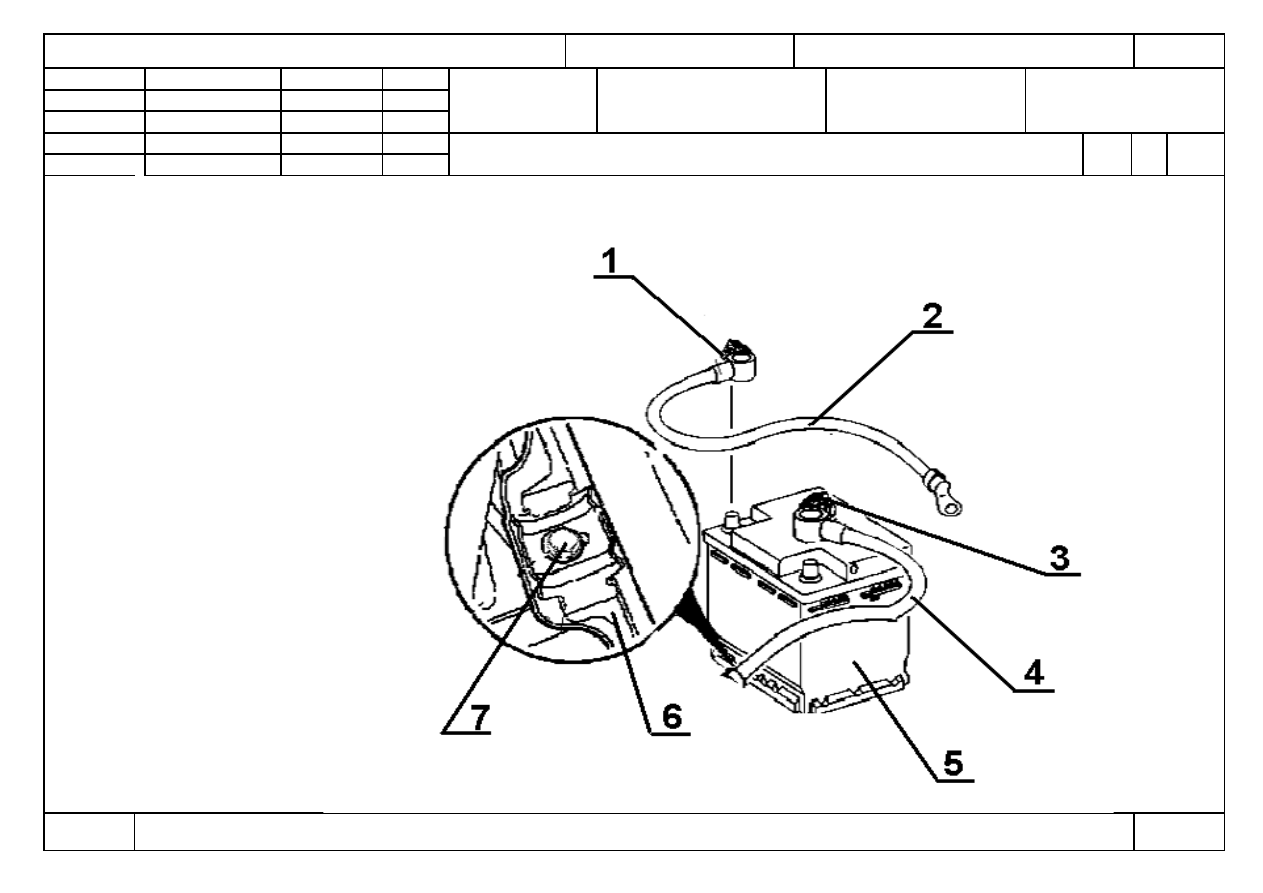

Отсоединение-подсоединение АКБ

О1

010-

015





КЭ

ТП 75.037

11

ГОСТ 3.1118  форма 1б

Силовой агрегат

12





Отсоединение  рулевого механизма

25480917.

75.037

А

Цех Уч РМ Опер Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ Проф.

Р

УТ КР

КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                              020   Слесарно-сборочная                                          3

03                             (См. КЭ лист 18-20)
04



Выполнить операцию  005.



05

Б 06                              Подъемник 2-х стоечный грузоподъемностью не менее Q=2,5 т.

07                              Осмотровая канава.
08                              Установка для замены масла типа WLR 1839 «Werther».

 09

К 10 1. Рулевой механизм в сборе                                        А113400010ВВ                                                                шт.             1

11 2. Промежуточный вал                                                   А113404050ВВ                                                                шт.             1

12 3. Масляный резервуар                                                 А113408010                                                                     шт.             1

 13 4. Патрубок подачи масла                                             А113406200                                                                     шт.             1

14 5. Патрубок обратной подачи масла                            А113406140                                                                     шт.             1

  15 6. Кулак поворотный левый                                           А113001007АВ  (в зависимости от модели)                 шт.             1

16                                                                                          А113001007       (в зависимости от модели)                 шт.             1
17 7. Кулак поворотный правый                                         А113001008АВ  (в зависимости от модели)                 шт.             1
18                                                                                          А113001008       (в зависимости от модели)                 шт.             1
19 8. Наконечник р/тяги левый                                           А11-3003050                                                                   шт.              1
20 9. Наконечник р/тяги правый                                         А11-3003060                                                                    шт.              1

 21 10. Гайка   М12, S19                                                       N01118510                                                                       шт.              2

22 11. Гайка  М6, S10                                                          N0150822                                                                         шт.              2
23 12. Болт М6х15, S10                                                      DA11A4-3400011                                                              шт.              2
24 13. Болт М8х25, S13                                                      CQ1600825                                                                       шт.              1

МК/КТТП                                                                                                       ТП. 75.037

12
