Chery QQ6 (S21). Руководство - часть 21

Самостоятельное техническое обслуживание и ремонт - 89

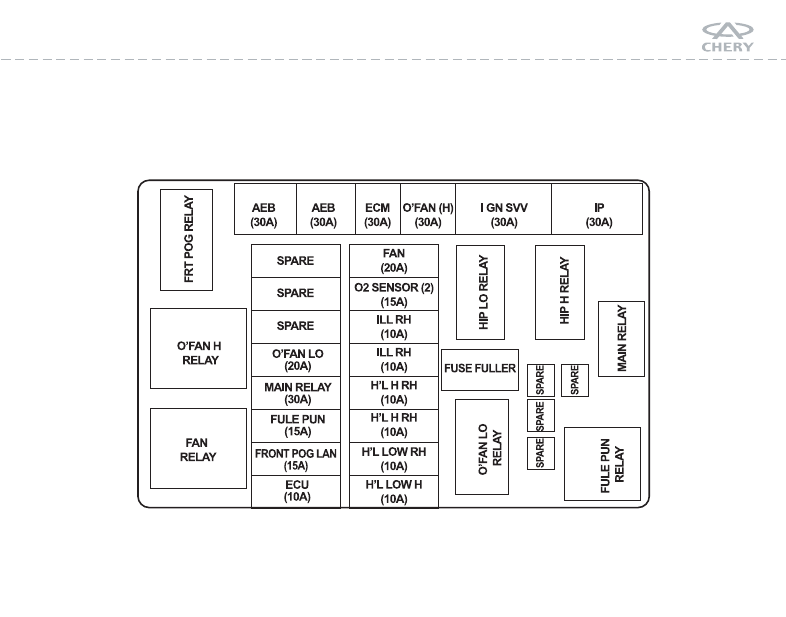

Блок предохранителей в моторном отделении:

Блок расположен в левой части моторного отделения, с задней стороны аккумулятора. При проверке или
замене предохранителя, ослабьте защелку, потяните наверх крышку и снимите ее. (“B+” – источник пита-
ния блока предохранителей).

Самостоятельное техническое обслуживание и ремонт - 90

Замена колес

Пожалуйста, следуйте этим
правилам перед тем, как

поднимать автомобиль.

Припаркуйте автомобиль в надле-
жащем месте. В процессе замены
колеса положение автомобиля не
должно влиять на дорожное дви-
жение и подвергать Вас опасности.
Удостоверьтесь, что автомобиль
стоит на твердой горизонтальной
поверхности. При необходимости
используйте клинья для блокиров-
ки колес и дополнительной фик-
сации автомобиля.
Пожалуйста, установите передние
колеса в прямом направлении.
Если автомобиль укомплектован
автоматической коробкой пере-
дач, установите рычаг переключе-
ния передач в положение P.

Запасное колесо

Запасное колесо располагается
под крышкой нижней полки ба-
гажного отсека.
Инструкция по замене запасного
колеса: приподнимите и выньте
крышку нижней полки багажного
отсека, открутите болт до конца
движением против часовой стрел-
ки и извлеките запасное колесо.

В случае установки запасного ко-
леса, используйте запасные болты,
помещенные в установочные от-
верстия колеса, а затем затяните

по часовой стрелке болты для мак-
симального закрепления колеса.

Прилагающийся домкрат

Поднимать машину прилага-
ющимся домкратом можно

только для замены колеса. Не про-
изводите работы под автомобилем.

Максимальная нагрузка на
домкрат составляет 1000 кг.

Домкрат находится спереди запас-
ного колеса в багажном отделении.

Точка установки домкрата

Домкрат устанавливается только в
определенных точках, как показа-

Паз

Самостоятельное техническое обслуживание и ремонт - 91

но на рисунке, причем паз на
домкрате должен совпасть с вы-
ступом на нижней части кузова.
Точка установки домкрата распо-
лагается как можно ближе к сни-
маемому колесу.

Позиция домкрата относительно
передних колес (черный блок как
показано на рисунке)

Позиция домкрата относительно
задних колес (черный блок как
показано на рисунке).

Снятие колеса

1. Удостоверьтесь, что машина
стоит на твердой горизонтальной
поверхности и передние колеса
направлены прямо.
2. Выключите зажигание.
3. Если на автомобиле автомати-
ческая коробка передач, установи-
те рычаг переключения передач в
положение P.
4. Попросите пассажиров поки-
нуть автомобиль.
5. В случае необходимости, закре-
пите автомобиль, используя кли-
нья, чтобы избежать скатывания
или скольжения.
6. Чтобы снять колпак колеса,
вставьте отвертку между ободом
колеса и колпаком и осторожно
поверните отвертку.

7. С помощью специального клю-
ча ослабьте гайки, как показано
на рисунке.

8. Установите домкрат, убедитесь,
что он встал на твердую поверх-
ность.
9. Домкрат должен подняться пер-
пендикулярно к точке установки.
10. Поднимайте машину, пока
колесо не оторвется от земли.
11. Отверните гайки и снимите
колесо.

Самостоятельное техническое обслуживание и ремонт - 92

Установка колеса

1. Наденьте колесо на ось, закру-
тите гайки по часовой стрелке до
упора по часовой стрелке, удосто-
верьтесь, что гайка повернута от-
носительно колеса.
2. Опустите автомобиль, вытащи-
те домкрат.
3. Затяните гайки, используя ме-
тод диагонального затягивания
(Крутящий момент затяжки ра-
вен 110±10 Н•M).
4. Обеими руками плотно при-
жмите колпак.
5. Уберите домкрат и поврежден-
ное колесо в обратном порядке.
6. Если возможно, направляйтесь
в Авторизованный Центр CHERY
для проверки затяжки гаек и дав-
ления в шинах.
7. Поскольку не рекомендуется
использовать запасное колесо в
течение долгого времени, и невоз-

можно постоянно контролиро-
вать давление в шине запасного
колеса, подкачайте его слегка
сильнее, чем обычно.

АККУМУЛЯТОР

Рекомендации по технике

безопасности

При обращении с аккумуля-
тором следует применять не-

обходимые меры безопасности.

• Обязательно надевайте перчатки
и очки безопасности, т.к. жидкая
кислота в аккумуляторе является

очень едкой. Она не должна попа-
дать на Вашу кожу и одежду. Не
наклоняйте аккумулятор, т.к. кисло-
та может вытечь из клапана. В слу-
чае попадания кислоты в глаза, про-
мойте их водой в течение несколь-
ких минут и немедленно обрати-
тесь за медицинской помощью.
В случае попадания кислоты на ко-
жу или одежду, используйте щелоч-
ной расnор (например, мыльный)
для ее нейтрализации, затем про-
мойте водой. Немедленно обрати-
тесь за медицинской помощью в
случае попадания кислоты в рот.

• Прячьте жидкую кислоту акку-
мулятора от детей.
