Система вентиляции и кондиционирования салона - 49

Система вентиляции салона

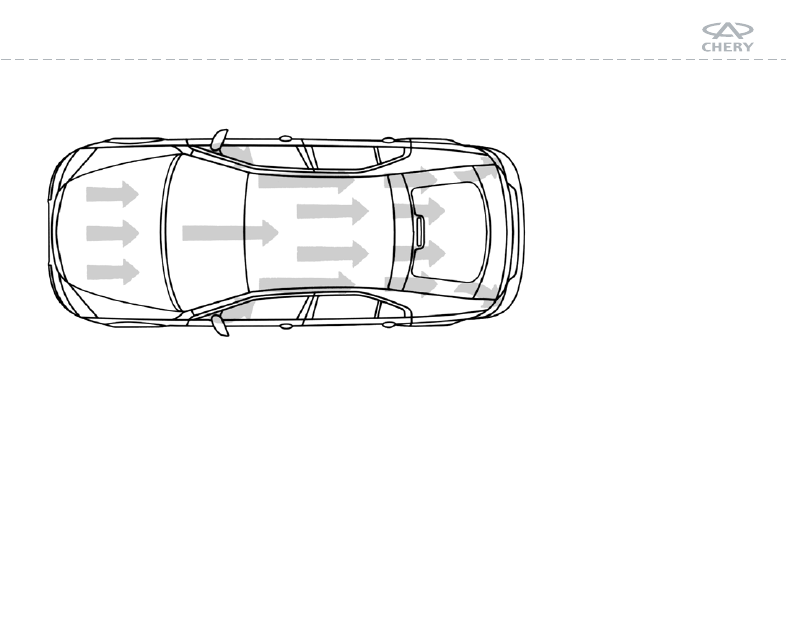

На приведенной схеме показано направление потока воздуха, осуществляющее вентиляцию салона автомобиля.
Воздух в салон автомобиля попадает через воздухозаборные отверстия, расположенные перед ветровым стек-
лом автомобиля.
Для обеспечения исправной работы системы вентиляции необходимо следить, чтобы воздухозаборные от-
верстия всегда оставались свободными от снега, листьев и других предметов, способных препятствовать по-
ступлению воздуха в салон автомобиля.

Система вентиляции и кондиционирования салона - 50

Боковой

дефлектор

Боковой

дефлектор

Дефлектор

ветрового стекла

Центральные

дефлекторы,

расположенные на
приборной панели

Дефлектор обдува

нижней части

салона

Система вентиляции и кондиционирования салона - 51

Центральный дефлектор

Потоки кондиционированного
воздуха поступают внутрь салона
через два вентиляционных отвер-
стия. Направления воздушных по-
токов может регулироваться при
помощи рукоятки решетки.

Боковой дефлектор

Потоки кондиционированного
воздуха поступают внутрь салона
через два боковых вентиляцион-
ных отверстия.

Дефлекторы обдува

боковых окон

Холодный и горячий воздушный
поток можно направлять непо-
средственно на боковые окна че-
рез отверстия (на уровне внешних
боковых зеркал заднего вида).

Система вентиляции и кондиционирования салона - 52

1

2

3

5

4

Панель управления

1. Ручка контроля температуры воздуха
2. Ручка распределения воздушных потоков
3. Ручка интенсивности обдува
4. Внутренняя/Внешняя циркуляция воздуха
5. Кнопка переключения в режим кондиционирова-

ния

Вентиляция и подача теплого воздуха

Кондиционер смешивает холодный и горячий воз-
дух для обеспечения устойчивого температурного ре-
жима во время вождения.
Скорость воздушного потока зависит от выбранно-
го режима обдува. При необходимости во время
вождения можно увеличить мощность обдува.
