Если топливный бак заправлен полно-
стью, то при включении зажигания
стрелка указателя переместится к от-
метке «F».

При заправке количество залитого в
бак топлива, как правило, меньше но-
минальной вместимости бака из-за
наличия в нем остатков топлива.

При включении сигнализатора мини-
мального уровня топлива в баке следу-
ет как можно скорее залить топливо в
бак. См. раздел «Сигнализатор мини-
мального уровня топлива в баке».

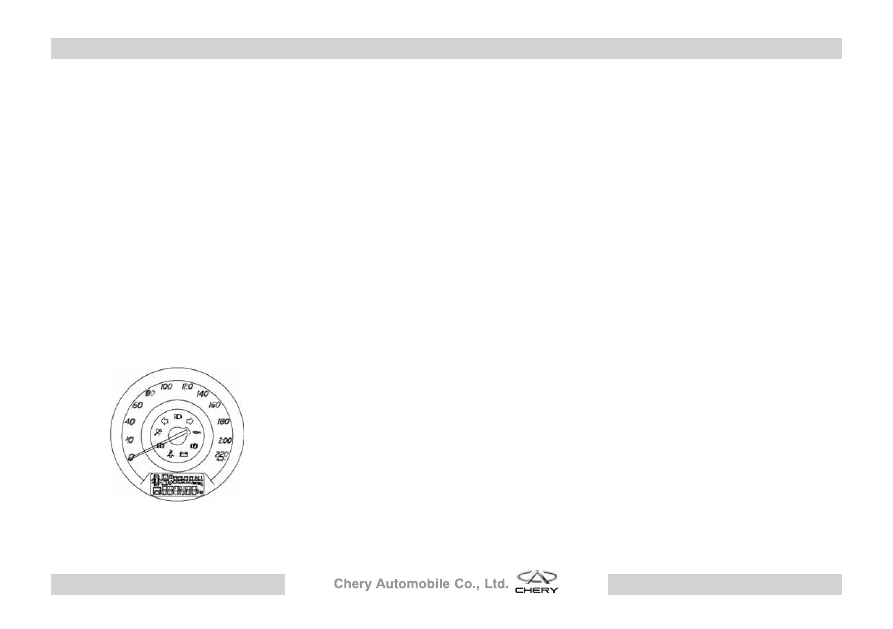

Спидометр

Этот прибор указывает текущую ско-
рость движения автомобиля.

Жидкокристаллический
дисплей

Этот дисплей предназначен для ото-
бражения часов, величин мгновенного
и среднего расхода топлива, положе-
ния рычага переключения передач или
рычага селектора, суммарного пробега
автомобиля, пробега за поездку, экрана
системы контроля давления воздуха в
шинах и указателя системы помощи при
движении задним ходом. Отображе-
ние часов, пробега за поездку, величин
мгновенного и среднего расхода топли-
ва можно переключать, а положения ры-
чага переключения передач или рычага
селектора в основном показываются
символами P, R, N, D, 5, 4, 3, 2 и 1.

Данные на жидкокристаллическом
дисплее располагаются следующим
образом:

Для фона жидкокристаллического дис-
плея использован красный цвет.

Вверху слева: P R N D 5 4 3 2 1

Слева посередине: экран системы
контроля давления воздуха в шинах

Внизу слева: индикатор включения зим-
него режима автоматической транс-
миссии «W».

Вверху справа: часы, величины пробе-
га за поездку, мгновенного и среднего
расхода топлива. Эти показатели мож-
но переключать.

Внизу справа: суммарный пробег ав-
томобиля

1. Экран системы контроля давле-

ния воздуха в шинах

Если давление воздуха в одной или не-
скольких шинах ниже установленного
предела (75% от требуемой изготовите-
лем величины), то на этом экране вклю-
чается соответствующий им символ и
одновременно загорается сигнализатор
низкого давления воздуха в шинах. Если
в одной или нескольких шинах давление
воздуха быстро падает, то соответству-
ющий им символ будет мигать.

2. Режим работы трансмиссии

Трансмиссия может работать зимнем
(WINTER) режиме, включение которо-
го отображается на жидкокристалли-
ческом экране символом «W». Номер

ПРИБОРНАЯ ПАНЕЛЬ И ОРГАНЫ УПРАВЛЕНИЯ  –  49

включенной передачи или символ вы-
бранного диапазона (P, R, N, D, 4, 3, 2 и
1) отображаются в средней части жид-
кокристаллического дисплея.

 Величина указываемой спи-

дометром скорости движения ав-
томобиля зависит от размера уста-
новленных на него шин. Для обе-
спечения правильных показаний
спидометра следует использовать
шины рекомендуемого компанией
Chery размера.

3. Указатель системы помощи

при движении задним ходом

При движении автомобиля задним
ходом на жидкокристаллическом дис-
плее отображается расстояние до
препятствия. Если это расстояние ста-
новится меньше 1,5 м, то включается
предупреждающий звуковой сигнал.

4. Суммарный пробег

Суммарный пробег автомобиля ото-
бражается в средней части жидко-
кристаллического дисплея. По дости-
жении максимальной отображаемой
величины (999 999 км) этот показатель
будет зафиксирован.

5. Часы

Время отображается на жидкокри-
сталлическом дисплее в режиме «24
часа». Время отображается только
при выключенном зажигании; коррек-
ция показаний часов также возможна
только при выключенном зажигании.
При включении зажигания на жидко-
кристаллическом дисплее будут ото-
бражены те же самые функции, кото-
рые отображались перед последним
выключении зажигания.

6. Счетчик пробега за поездку

и мгновенный расход топлива

Счетчик пробега за поездку

Данный счетчик, а также часы, ото-
бражаются в одном и том же сегменте
дисплея. Счетчик показывает пробег

автомобиля после предыдущего сбро-
са показаний или после отключения
аккумуляторной батареи.

Показания счетчика сбрасываются
также при отключении питания пане-
ли приборов. Сброс показаний данно-
го счетчика производится с помощью
кнопки на панели приборов.

Мгновенный расход топлива

Отображается текущая величина мгно-
венного расхода топлива автомоби-
лем. Показания мгновенного расхода
топлива и пробега за поездку могут
сбрасываться с помощью кнопки на
панели приборов.

7. Средний расход топлива

Средний расход топлива: определя-
ется по формуле (100H)/S, где S – это
пробег, а Н – это расход топлива за
период с момента последнего сброса
показаний.

Для подсчета среднего расхода топли-
ва за данный период требуется сброс
показаний, который осуществляется
следующим образом: при включенном

50 – ПРИБОРНАЯ ПАНЕЛЬ И ОРГАНЫ УПРАВЛЕНИЯ

режиме среднего расхода топлива
следует нажимать кнопку сброса пока-
заний дольше 3 секунд.

8. Переключение режимов

На панели приборов имеется две
кнопки для управления отображением
на жидкокристаллическом дисплее:
правая кнопка предназначена для
переключения режимов, левая кнопка
предназначена для корректировки по-
казаний часов.

Для переключения режимов следует
воспользоваться только кнопкой пере-
ключения режимов (правой), нажимая
ее в течение 0,3-2 секунд. Всего пред-
усмотрено четыре режима (часы, про-
бег за поездку, мгновенный и средний
расход топлива).

Последовательность
переключения режимов

Сброс показаний пробега за поездку

В режиме показаний пробега за по-
ездку следует нажимать кнопку пере-
ключения режимов дольше 2 секунд.

Коррекция показаний часов
с цифровой индикацией

Время отображается в режиме «24
часа». При длительном (более 2 се-
кунд) нажатии кнопки сброса показа-
ний включается режим корректиров-

ки показаний часов. При этом цифры
показаний мигают с частотой 1 Гц. По
завершении коррекции цифры показа-
ний прекращают мигать.

Коррекция показаний в разряде
часов

В режиме коррекции показания в раз-
ряде часов будут увеличиваться при
нажатии кнопки в течение 0,3-2 се-
кунд. Если кнопку коррекции нажимать
дольше 2 с, то показания в разряде ча-
сов будут возрастать с шагом 5 часов
в секунду.

Если кнопку не нажимать в течение 5
секунд, то устройство перейдет в ре-
жим коррекции в разряде минут.

Коррекция показаний в разряде
минут

Аналогично коррекции показаний в
разряде часов, если кнопку коррекции
не нажимать в течение 5 секунд, то ре-
жим коррекции в разряде минут будет
выключен и цифры перестанут мигать.

Часы

Пробег за

поездку

Мгновенный

расход то-

плива

Средний рас-

ход  топлива

Запас

хода

Длительное

нажатие

Краткое

нажатие

Краткое

нажатие

Краткое

нажатие

Краткое

нажатие

ПРИБОРНАЯ ПАНЕЛЬ И ОРГАНЫ УПРАВЛЕНИЯ  –  51

Переключение режимов
Пробег за поездку/
Мгновенный расход
топлива/Средний расход
топлива/Часы

Переключение данных режимов в ре-
жим пробега за поездку происходит
при кратком (менее 0,3 секунд) нажа-
тии кнопки коррекции показаний ча-
сов. При длительном (дольше 2 секунд)
нажатии кнопки происходит сброс по-
казаний пробега за поездку.

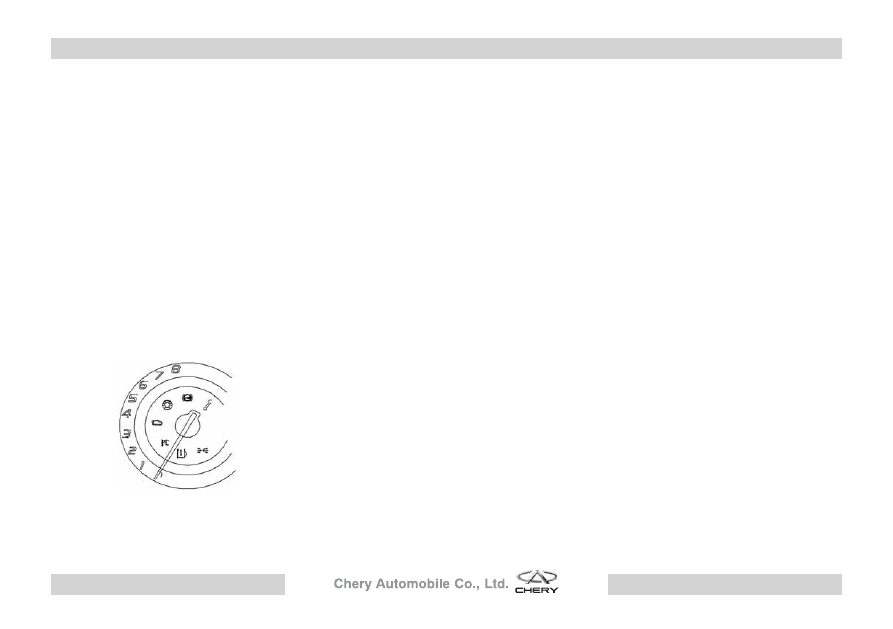

Тахометр

Указывает частоту вращения коленча-
того вала двигателя в об/мин.

Красный сектор шкалы тахометра
указывает максимально допустимую
частоту вращения коленчатого вала
двигателя, которую кратковременно
можно развить при прошедшем обкат-
ку двигателе.

Но если стрелка тахометра приблизи-
лась к этому сектору, необходимо вклю-
чить более высокую передачу или не-
много отпустить педаль акселератора.
