Chery Indis AMT (S18D AMT). Руководство - часть 31







В случае неисправности   129

Предохранители

Найдите перегоревший предохранитель,
нуждающийся в замене.

OMS18D273

Цветовой код

предохранителя

Цвет

Ампер

Розовый

30

Коричневый

7,5

Красный

10

Синий

15

Светло-зеленый

20

Зеленый

30

Оранжевый

40

Желтый

60

Блок предохранителей установлен в мо-
торном отсеке слева от аккумуляторной
батареи. Для того чтобы открыть его, на-
жмите лапки с обеих сторон его корпуса и
поднимите крышку.

Блок реле расположен в левой стороне
моторного отсека. Для того чтобы открыть
его, нажмите лапки с обеих сторон его кор-
пуса и поднимите крышку.

OMS18D042

Главный блок реле и предохранителей рас-
положен в левой части передней панели
салона автомобиля. Открывая этот блок,
воспользуйтесь плоской отверткой, и будь-
те осторожны, чтобы не повредить крышку.

Предохранители

Все электрические цепи в автомобиле име-
ют предохранители для защиты от коротко-
го замыкания или перегрузки. На сервисных
станциях авторизованного дилера Chery
имеются предохранители различных номи-
налов. Рекомендуется иметь в автомобиле
несколько запасных предохранителей для
использования в экстренных случаях.

ПРИМЕЧАНИЕ: Перед заменой плавких
предохранителей или реле необходимо
выключить зажигание и все потребители
электроэнергии.

OMS18D041

130   В случае неисправности

Предохранители

Назначение предохранителей (блок предохранителей/реле в моторном отсеке)

ГЛАВНОЕ РЕЛЕ

S18D-3724010-1

РЕЛЕ ТОПЛИВ-

НОГО НАСОСА

РЕЛЕ
C/FAN L0

РЕЛЕ
C/FAN HI

РЕЛЕ H/LP HI

РЕЛЕ H/LP HI

РЕЛЕ ПРОТИВО-

ТУМАННЫХ ФАР

ПУСТО

ПИНЦЕТ ДЛЯ ИЗ-
ВЛЕЧЕНИЯ ПРЕ-
ДОХРАНИТЕЛЕЙ

30A

РЕЛЕ

СТАРТЕРА

ПУСТО

ПУСТО

15A

15A

20A

15A

30A

10A

15A

15A

15A

15A

10A

10A

10A

10A

10A

10A

30A

20A

20A

30A

40A

30A

9

10

11

13

14

15

16

12

2

3

4

5

6

7

8

1

17

18

19

20

21

22

23

OMS18D157





В случае неисправности   131

Предохранители

13  - Левая фара ближнего света

14  - Правая фара ближнего света

15  - Левая фара дальнего света

16  - Правая фара дальнего света

17 - Фары

18  - Панель приборов и радиоприемник

19  - Габаритные фонари

20 - Вентилятор

21  - Блок управления системами кузова

22  - Низкая скорость вращения вентилятора

23 - Стартер

1 - Противотуманная фара

2 - Система ABS

3 - Система ABS

4 - Топливный насос

5 - Главное реле

6 - Компрессор кондиционера

7 - Датчики

8 - Вентилятор, кондиционер и топливный насос

9 - Резерв

10  -  Звуковой сигнал

11  -  Электронный блок управления

12  -   Фонарь освещения багажного отделения, потолочный плафон


  и подсветка замка зажигания

132   В случае неисправности

Предохранители

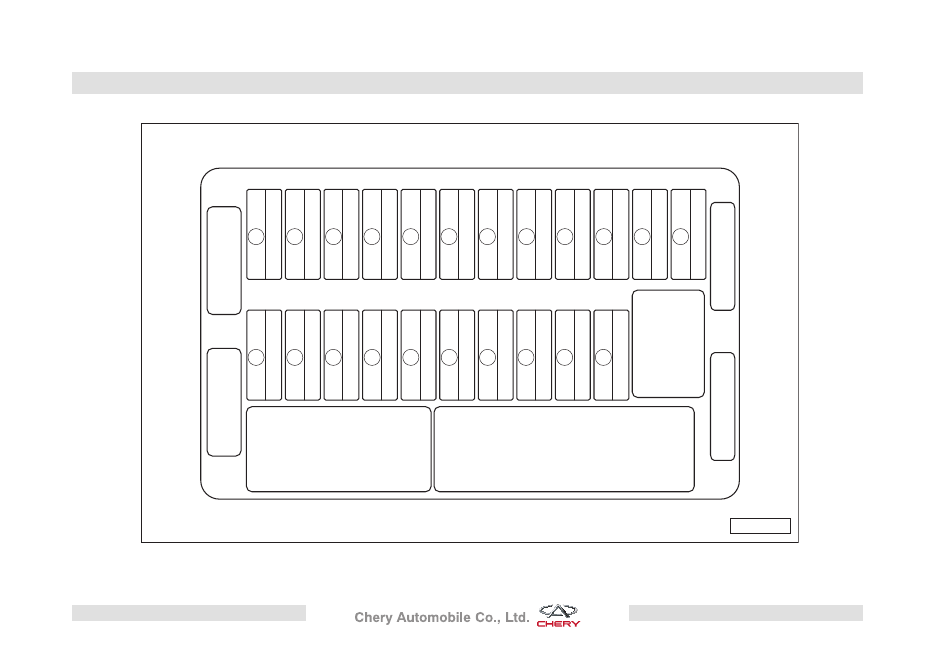

Назначение предохранителей (главный блок предохранителей/реле)



РЕЛЕ

ОЧИСТ.

ВЕТР. СТ.

РЕЛЕ ЗВУК.

СИГН.

РЕЛЕ

КОМПРЕСС.

РЕЛЕ

ГАБАР. ФОН.

РЕЛЕ

ОБОГРЕВ.

ПУСТО

ПУСТО

РЕЛЕ ЗАДН.

ПРОТИВОТУМ. ФОН.

РЕЛЕ ВЕНТИЛЯТОРА

ПИНЦЕТ

ДЛЯ ИЗВЛЕЧЕНИЯ

ПРЕДОХРАНИТЕЛЕЙ

15A

15A

15A

10A

15A

10A

10A

10A

10A

22

20

21

13

14

15

16

17

18

19

10A

12

10

11

10A

10A

15A

10A

10A

15A

20A

20A

10A

10A

10A

10A

1

2

3

4

5

6

7

8

9

OMS18D410
