Уход за автомобилем    10-41

46

Фара ближнего

света — правая

47

Фара ближнего

света — левая

50

Противотуманные

фары

51

Звуковой сигнал

52

Блок управле-

ния топливной

системой

53

Корректор фар

54

Питание в режиме

«Зажигание» мо-

дуля управления

воздушной поду-

шкой безопасности

Мини-

предохра-

нители

Применение

55

Фара дальнего

света — правая

56

Фара дальнего

света — левая

57

Переключатель

зажигания
Блокировка руле-

вой колонки

65

Лампа

стоп-сигнала

прицепа — правая

66

Лампа

стоп-сигнала

прицепа — левая

67

Запасной

68

Запасной

69

Запасной

70

Запасной

71

Запасной

72

Запасной

Мини-реле

Применение

7

Силовой агрегат

9

Вентилятор 2 си-

стемы охлаждения

13

Вентилятор 1 си-

стемы охлаждения

Мини-реле

Применение

15

Зажигание/пуск

двигателя

10

Стартер

12

Вентилятор 3 си-

стемы охлаждения

14

Ближний

свет/ксенон

Микрореле

Применение

2

Вакуумный насос

4

Управление очи-

стителем стекла

5

Скорость

стеклоочистителя

Микро-

реле — U

Применение

3

Система

кондиционирования

Компрессор

кондиционера

8

Омыватель фар

10-42    Уход за автомобилем

Блок предохранителей,

расположенный

в приборной панели

Блок предохранителей приборной

панели  расположен  в  централь-

ной консоли между передними си-

деньями . Для получения доступа

к  предохранителям  откройте

крышку  блока  предохранителей

со стороны переднего пассажира .
Для  установки  крышки  блока

предохранителей

приложите

ее к месту установки и прижмите .
Данный  автомобиль  может  быть

не оборудован всеми указанными

ниже  предохранителями,  реле

и электроприборами .

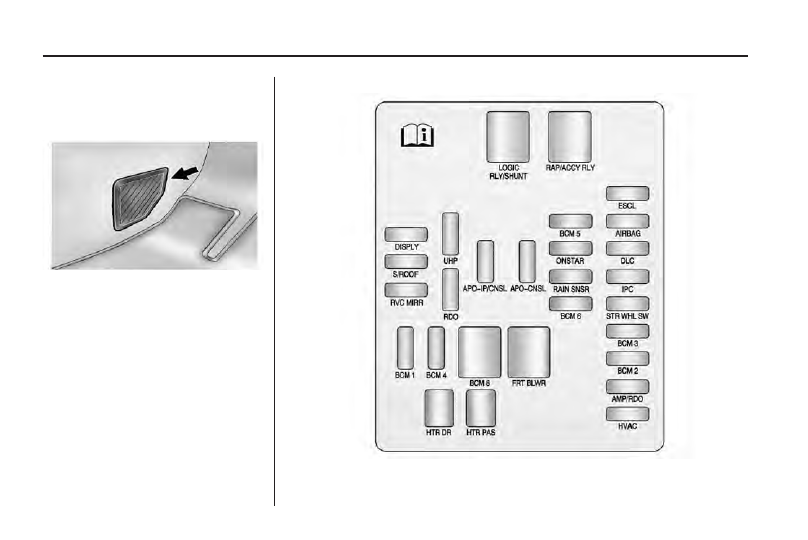

Блок предохранителей, расположенный в приборной панели

Уход за автомобилем    10-43

Мини-

предохра-

нители

Применение

DISPLY

Дисплей

S/ROOF

Вентиляционный

люк в крыше

RVC MIRR Камера заднего

обзора

UHP

Интерфейс для мо-

бильных телефонов

RDO

Аудиосистема

APO — IP/

CNSL

Дополнительная

электророзетка —

приборная панель/

центр . консоль

APO —

CNSL

Дополнительная

электророзетка —

напольная консоль

BCM 1

Блок управления

системами кузова 3

BCM 4

Блок управления

системами кузова 4

BCM 5

Блок управления

системами кузова 5

Мини-

предохра-

нители

Применение

ONSTAR

Система OnStar

®



(при соответствую-

щей комплектации)

RAIN SNSR Датчик дождя

BCM 6

Блок управления

системами кузова 6

ESCL

Электроника

рулевого упр .

Блокировка

рулевой колонки

AIRBAG

Питание блока

управления воз-

душной подушкой

DLC

Диагностический

разъем

IPC

Комбинация

приборов

STR WHL

SW

Переключатель

на рулевом колесе

BCM 3

Блок управления

системами кузова 1

Мини-

предохра-

нители

Применение

BCM 2

Блок управления

системами кузова 2

AMP/RDO Усилитель/

радиоприемник

HVAC

Климатическая

система

Предохра-

нители

(блок J)

Применение

BCM 8

Блок управления

системами кузова 8

FRT BLWR Вентилятор

обогрева салона

10-44    Уход за автомобилем

Обозначе-

ния реле

Применение

LOGIC

RLY/SHUNT

Реле

логики/шунт

RAP/ACCY

RLY

Система RAP/реле

дополнительного

оборудования

автоматы

защиты

цепей

Применение

HTR DR

Сиденье водителя

с обогревом

HTR PAS

Сиденье пасса-

жира с обогревом

Блок предохранителей,

расположенный

в багажном отделении

Данный  блок  предохранителей

расположен в багажном отделении

со  стороны  водителя  за  панелью

обивки  боковой  части  багажного

отделения . Для получения доступа

к данному блоку предохранителей

поверните  с  помощью  плоского

предмета  (монеты)  защелку  и  от-

киньте крышку блока вниз .

Данный  автомобиль  может  быть

не оборудован всеми указанными

ниже  предохранителями,  реле

и электроприборами .

Обозначе-

ния реле

Применение

ЗАПАСНОЙ Не используется
* FUEL PUMP Топливный насос
WPR

CONTRL

Управление очи-

стителем стекла

* RUN RLY Реле питания в ре-

жиме «Зажигание»

LOGIC

Реле логики (выход)

DEFOG

REAR

Электрообогрева-

тель заднего стекла

* Для топового уровня комплектации .
