Уход за автомобилем    10-5

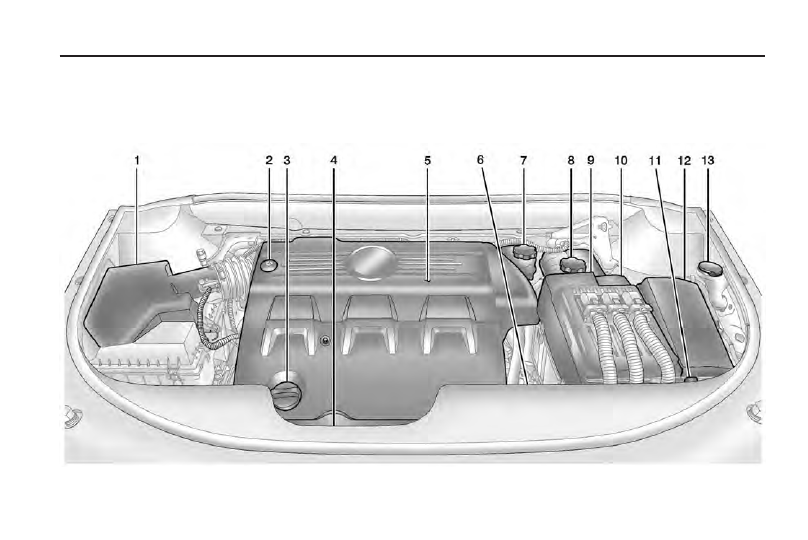

Моторный отсек

10-6    Уход за автомобилем

1 .  Воздухоочиститель/воздуш-

ный фильтр, стр. 10-12 .

2 .  Бачок  и  крышка  бачка  рабо-

чей жидкости гидроусилителя

рулевого  управления  (под

шумозащитным кожухом дви-

гателя) .  См .  «Рабочая  жид-

кость гидроусилителя руле-

вого управления», стр. 10-21 .

3 .  Крышка  маслозаливной  гор-

ловины  двигателя .  См .  «Со-

общения  о  состоянии  мо-

торного масла», стр. 10-7 .

4 .  Маслоизмерительный  щуп

(не  виден) .  См .  «Сообще-

ния о состоянии моторного

масла», стр. 10-7 .

5 .  Шумозащитный  кожух  дви-

гателя, стр. 10-6 .

6 .  Крышка заливной горловины

рабочей жидкости и щуп для

измерения  уровня  рабочей

жидкости

автоматической

коробки  передач  (не  виден) .

См .  «Рабочая  жидкость  ав-

томатической  коробки  пе-

редач», стр. 10-11 .

7 .  Бачок  тормозной  жидкости

См .  «Тормозная  система»,

стр. 10-23 .

8 .  Крышка

расширительного

бачка  системы  охлаждения

двигателя .  См .  «Охлаждаю-

щая жидкость», стр. 10-15.

9 .  Аккумуляторная  батарея  (не

видна) .  См .  «Аккумулятор-

ная батарея», стр. 10-26 .

10 .  Вынесенная  «положитель-

ная» (+) клемма . См . «Запуск

двигателя от аккумулятор-

ной  батареи  другого  авто-

мобиля», стр. 10-72 .

11 .  Вынесенная

«отрицатель-

ная» (−) клемма (не видна) . См .

«Запуск  двигателя  от  акку-

муляторной батареи другого

автомобиля», стр. 10-72 .

12 .  Блок предохранителей, рас-

положенный в моторном от-

секе, стр. 10-38 .

13 .  Бачок  жидкости  омывателей

стекол . См . «Жидкость омы-

вателей стекол», стр. 10-22 .

Шумозащитный кожух

двигателя

1 .  Крышка

маслозаливной

горловины .

2 .  Болт  крепления  шумозащит-

ного кожуха двигателя .

3 .  Шумозащитный

кожух

двигателя .

Для снятия:
1 .  Снимите крышку (1) маслоза-

ливной горловины .

Уход за автомобилем    10-7

2 .  Выверните  болт  (2)  крепле-

ния  шумозащитного  кожуха

двигателя .

3 .  Приподнимите  шумозащит-

ный  кожух  (3)  двигателя,

чтобы освободить фиксаторы .

4 .  Снимите шумозащитный кожух

двигателя .

5 .  Установка  кожуха  двигателя

производится  в  последова-

тельности,  обратной  после-

довательности снятия .

Сообщения о состоянии

моторного масла

Для сохранения работоспособно-

сти двигателя и обеспечения его

долговечности  особое  внимание

следует  уделять  состоянию  мо-

торного масла . Следуя этим про-

стым, но важным рекомендациям,

можно поддерживать автомобиль

в хорошем состоянии:



●

Используйте моторное масло

только

рекомендуемого

класса качества и с заданным

уровнем  вязкости .  См .  «Вы-

бор  типа  моторного  масла»

далее в этой главе .



●

Регулярно  проверяйте  уро-

вень моторного масла и под-

держивайте  заданный  уро-

вень .  См .  «Проверка  уровня

моторного  масла»  и  «Когда

добавлять  моторное  масло»

далее в этой главе .



●

Регулярно  заменяйте  мотор-

ное  масло .  См .  «Монитор

жизни  моторного  масла»,

стр. 10-10 .



●

Правильно  утилизируйте  от-

работанное моторное масло .

См . «Правила утилизации от-

работанного  масла»  далее

в этой главе .

Проверка уровня моторного

масла

Рекомендуется  проверять  уро-

вень моторного масла при каждой

заправке  автомобиля  топливом .

Для  наиболее  точного  опреде-

ления  уровня  моторного  масла

автомобиль  необходимо  устано-

вить  на  ровную  горизонтальную

площадку .  Рукоятка  маслоизме-

рительного  щупа  двигателя  вы-

полнена  в  виде  кольца .  Инфор-

мация  о  месте  расположения

маслоизмерительного  щупа  при-

ведена  в  разделе  «Моторный

отсек», стр. 10-5 .
1 .  Заглушите двигатель и подо-

ждите несколько минут, чтобы

масло  стекло  в  поддон  мас-

ляного картера . В противном

случае  результат  проверки

будет неточным .

 ВнИМанИЕ

Рукоятка

маслоизмеритель-

ного щупа может быть горячей

и  обжечь  вас .  Перед  тем  как

взяться  за  рукоятку  щупа,  на-

деньте  перчатки  или  исполь-

зуйте чистую ветошь .

2 .  Извлеките щуп и насухо обо-

трите  неворсистым  мате-

10-8    Уход за автомобилем

риалом,  затем  вставьте  его

на  место  до  упора .  Снова

извлеките  щуп  и,  держа  его

вертикально,

определите

уровень масла .

Когда добавлять моторное

масло

Если  уровень  моторного  масла

находится  ниже  зоны  щупа,  име-

ющей  крестообразную  насечку,

добавьте  1  л  масла  рекомендуе-

мого  типа  и  снова  проверьте  его

уровень . См . «Выбор правильного

моторного  масла»  далее  в  этой

главе .  Информация  о  необходи-

мом  объеме  моторного  масла

приведена в подразделе «Запра-

вочные  емкости  и  специфика-

ции», стр. 12-3 .

Примечарме.

не

допускайте

работы  двигателя  с  уровнем

моторного  масла,  превышаю-

щим  заданный.  Если  уровень

моторного  масла  находится

выше или ниже зоны с насечкой

маслоизмерительного

щупа,

это  может  привести  к  повреж-

дению компонентов двигателя.

При  избыточном  уровне  мо-

торного  масла,  т.  е.  если  уро-

вень  масла  находится  выше

зоны  с  крестообразной  насеч-

кой  щупа,  это  может  привести

к  повреждению  компонентов

двигателя.  необходимо  слить

избыток  масла  или  воздер-

жаться  от  поездок  до  тех  пор,

пока эта операция не будет вы-

полнена  квалифицированным

специалистом.
Информация  о  месте  располо-

жения  крышки  маслозаливной

горловины  двигателя  приведена

в  разделе  «Моторный  отсек»,

стр. 10-5 .
Добавьте  такое  количество  мо-

торного  масла,  чтобы  уровень

масла находился в зоне с кресто-

образной  насечкой  щупа .  Затем

установите  маслоизмерительный

щуп на место до упора .

Правильный выбор

моторного масла

Выбор  типа  моторного  масла

должен  производиться  с  учетом

рекомендуемого  класса  качества

и  уровня  вязкости  моторного

масла . См . «Рекомендованные ра-

бочие  жидкости,  смазочные  ма-

териалы и детали», стр. 11-8 .

Спецификация
Используйте те моторные масла,

которые имеют на упаковке торго-

вый  знак  dexos1

®

 .  Рекомендуется

использовать  моторные  масла,

которые упакованы в контейнеры

с  торговым  знаком  dexos1 .  Этот

знак указывает на то, что данное

моторное  масло  соответствует

спецификации dexos1 .
