Black plate (57,1)





Уход за автомобилем

10-57



1.

Держатель домкрата.



2.

Барашковая гайка, которая

удерживает противооткатные

упоры.



3.

Барашковая гайка, которая

удерживает сумку с

инструментом.



При соответствующей

комплектации, буксировочный

крюк будет также находиться в

сумке с инструментом.







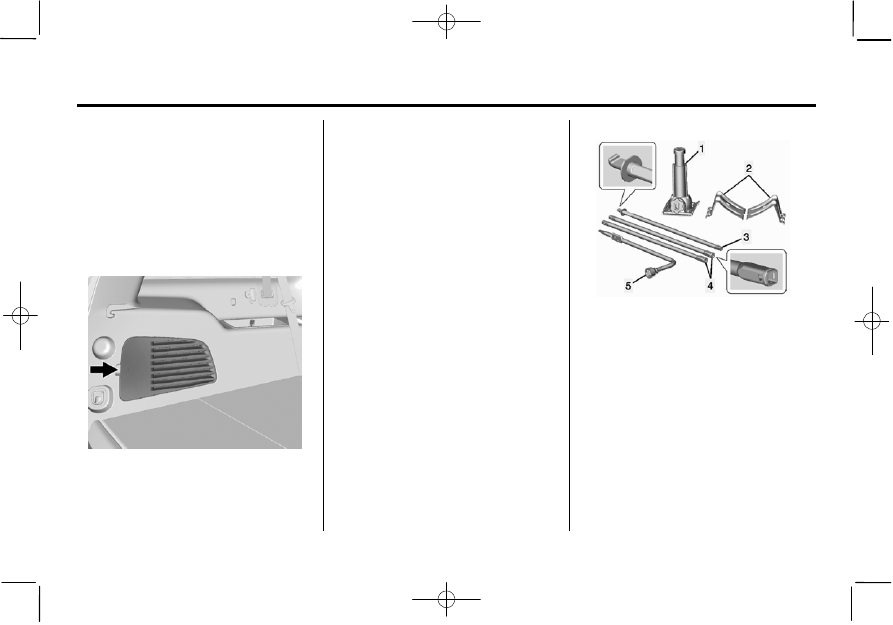

1.

Потяните, чтобы открыть крышку.



2.

Поднимите звукоизоляционную

подкладку, чтобы получить доступ к

домкрату и инструментам.

3.

Для извлечения сумки с инструментом

отверните барашковую гайку (3) против

часовой стрелки.

Потяните сумку в направлении передней

части автомобиля и приподнимите

противоположный край сумки.



4.

Чтобы извлечь домкрат и

противооткатные упоры, отверните

барашковую гайку (1) против часовой

стрелки.



5.

Чтобы извлечь противооткатные упоры и

их держатель, поверните барашковую

гайку (2) против часовой стрелки.





Используйте следующие инструменты:








1.

Домкрат



2.

Противооткатные клинья



3.

Рукоятка домкрата



4.

Удлинители рукоятки домкрата



5.

Колесный ключ















Black plate (58,1)





10-58

Уход за автомобилем



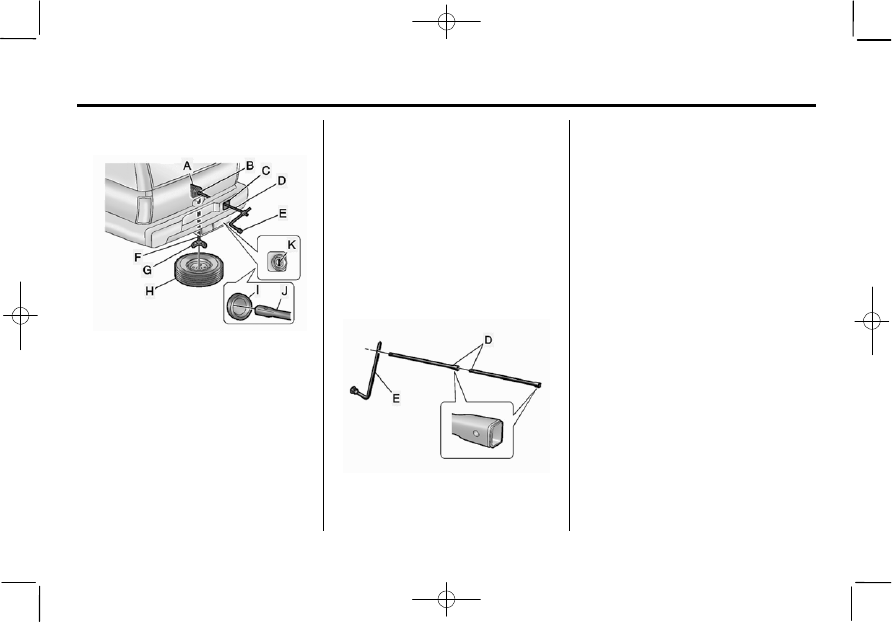

Для получения информации о доступе к

запасному колесу:





A.

Подъемное устройство



B.

Вал подъемного устройства



C.

Крышка/отверстия доступа к валу

подъемного устройства



D.

Удлинители рукоятки домкрата



E.

Колесный ключ



F.

Трос подъемного устройства



G.

Держатель запасного колеса



H.

Запасное колесо (вентиль направлен

вниз)



I.

Отверстие доступа к валу подъемного

устройства



J.

Конец удлинителя подъемного

устройства



K.

Замок запасного колеса


1.

Чтобы получить доступ к замку (К)

запасного колеса, откройте крышку (С)

доступа к подъемному устройству,

которая находится на заднем бампере.



2.

Чтобы разблокировать замок (К)

запасного колеса, вставьте жало ключа

зажигания, расположенное в пульте
RKE

, и поверните его против часовой

стрелки, затем извлеките его.





3.

Соедините два удлинителя (D) рукоятки

домкрата с колесным ключом (E), как это

показано на рисунке.



4.

Вставьте конец удлинителя (J) в

отверстие заднего бампера (I).

Убедитесь в том, что конец (J)

удлинителя (D) соединен с валом (В)

подъемного механизма. Чтобы опустить

запасное колесо на землю, используйте

конец удлинителя с квадратным

сечением.



5.

Чтобы опустить запасное колесо (Н) на

землю, поворачивайте колесный ключ

(Е) против часовой стрелки. Вращайте

колесный ключ до тех пор, пока не

сможете извлечь запасное колесо из-под

автомобиля.















Black plate (59,1)





Уход за автомобилем

10-59







6.

Чтобы снять страховочный трос и

получить доступ к запасному колесу,

используйте крюк колесного ключа.







7.

Чтобы получить доступ к держателю

запасного колеса, наклоните колесо по

направлению к автомобилю так, чтобы

натяжение страховочного троса немного

ослабло. Чтобы отсоединить держатель

запасного колеса от прижимной планки,

сдвиньте держатель вверх по

прижимной планке, не отпуская защелку.



Отсоединив держатель запасного колеса

от прижимной планки, наклоните

держатель и тяните его через центр

колеса вместе со вспомогательным

тросом и защелкой.



8.

Положите запасное колесо около

поврежденного.



Снятие поврежденного колеса и

установка запасного колеса


1.

Перед началом выполнения данной

процедуры выполните необходимые

требования техники безопасности. См.

«При повреждении шины», стр. 10-55.







2.

Если на данном колесе используются

декоративные накладки, закрывающие

места расположения колесных гаек,

установите плоский конец колесного

ключа в паз и осторожно подденьте

накладку.















Black plate (60,1)





10-60

Уход за автомобилем







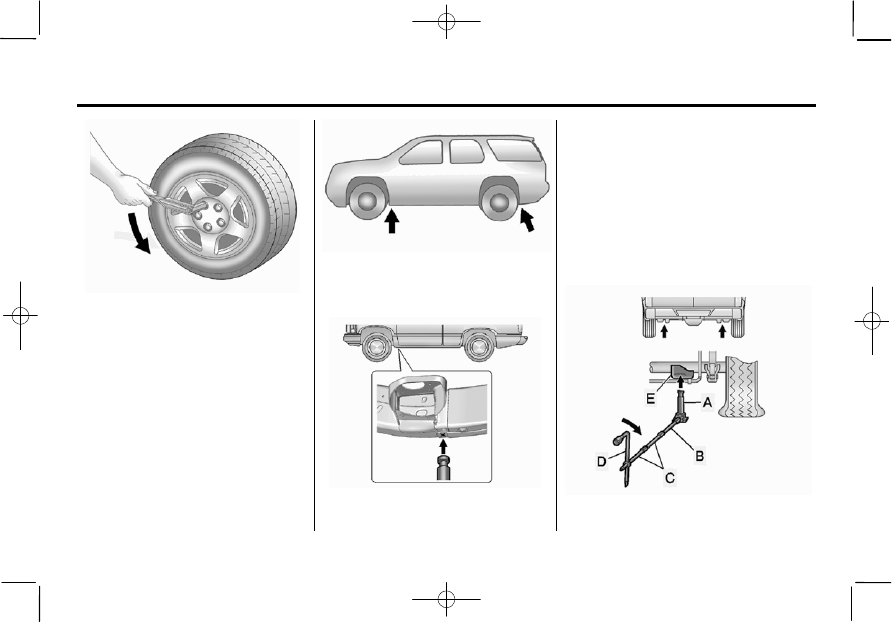

3.

Для отворачивания колесных гаек

используйте колесный ключ. Для этого

вращайте его против часовой стрелки.

Не снимайте колесные гайки.





Расположение мест для установки

домкрата



4.

Расположите домкрат как показано на

картинке.







Показана левая передняя часть, правая

аналогично

Повреждение переднего колеса: При

повреждении переднего колеса автомобиля вам

понадобится рукоятка (В) домкрата и только

один удлинитель (С) рукоятки домкрата.

Присоедините колесный ключ (D) к удлинителю

(С) рукоятки домкрата. Присоедините рукоятку

(В) домкрата к домкрату (А). Установите домкрат

под кузовом в специальном месте за

поврежденным колесом. Чтобы приподнять

колесо, поворачивайте колесный ключ (D) по

часовой стрелке. Поднимите поврежденное

колесо настолько высоко, чтобы хватило места

при установке запасного колеса.







Задняя часть
