Black plate (33,1)







Уход за автомобилем

10-33



Номер

Применение

74

Линия зажигания - блок

управления двигателем

75

Запасной канал – линия

зажигания.

76

АКПП – линия зажигания

77

ДУ доп.оборудования 1 и 2

78

Опорное напряжение реле

доп.оборудования 1 и 2

83

Запасной предохранитель

84

Реле зажигания

87

Датчики системы

управления двигателем –
MIAS, FCS

88

Катушки зажигания –

нечетные

89

Катушки зажигания – четные

90

Кислородный датчик - B

91

Управление дроссельной

заслонкой

92

Реле – блок управления

двигателем

93

Сигнал

94

Противотуманные фары



Номер

Применение

95

Головное освещение –

дальний свет

100

Кислородный датчик - A

101

Блок управления двигателем

102

Блок управления

двигателем/

Блок управления АКПП

103

Модуль отопителя - Задний

104

Стартер

107

Аэродинамические заслонки

109

Доп. оборудование – для

полиции

112

Реле стартера

114

Мотор переднего

стеклоомывателя

115

Мотор заднего

стеклоомывателя

116

Мотор вентилятора

охл.двигателя - Левый



Номер

Применение

121

Правый LED модуль/ Правый

ксеноновый модуль

122

Левый LED модуль/ Левый

ксеноновый модуль

123

Мотор вентилятора

охл.двигателя - Правый













Black plate (34,1)











10-34

Уход за автомобилем

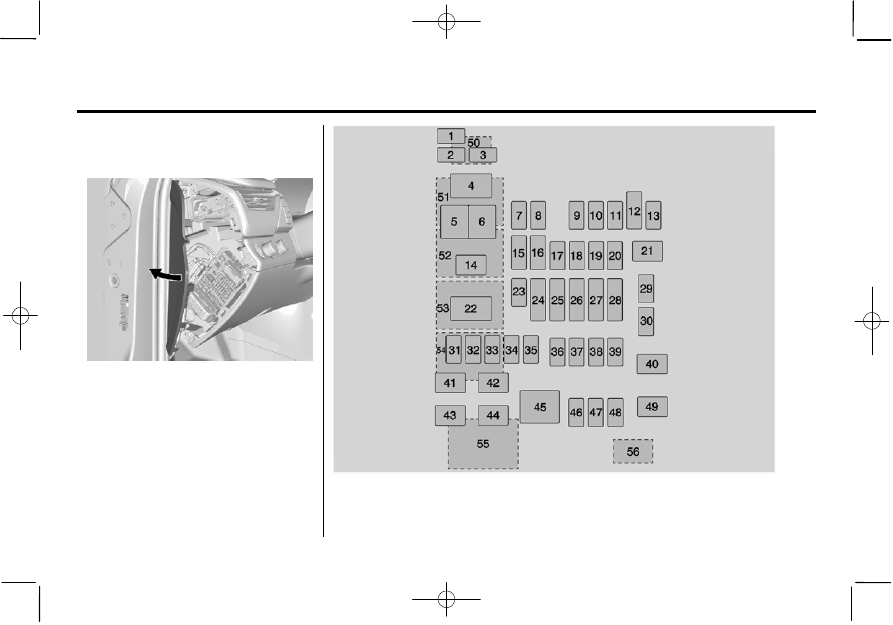

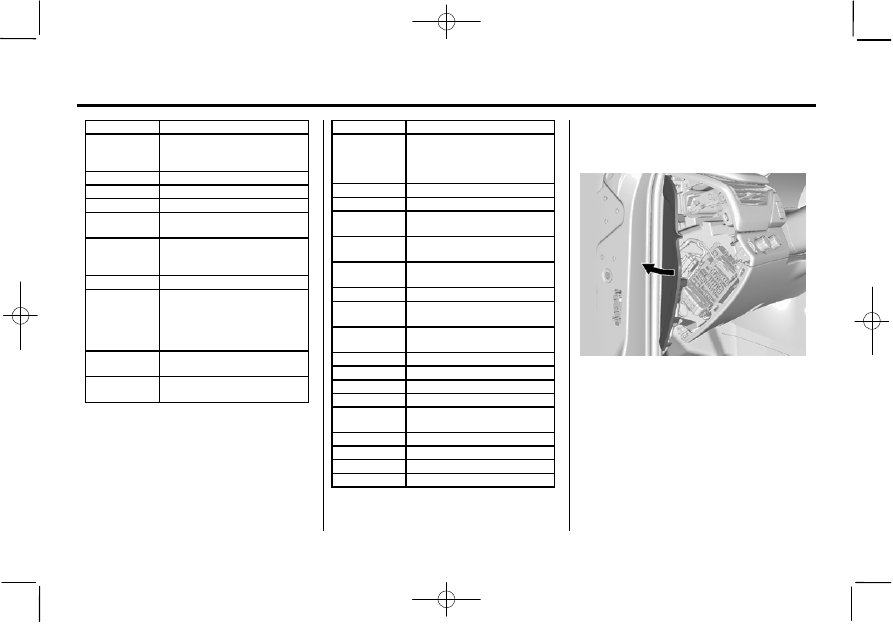

Блок предохранителей,

расположенный в приборной панели

(слева)







Крышка блока предохранителей в приборной

панели расположена в торцевой части

приборной панели со стороны водителя.



Для получения доступа к блоку

предохранителей снимите крышку.














Black plate (35,1)





Уход за автомобилем

10-35



Данный автомобиль может быть не оборудован

всеми указанными ниже предохранителями,

реле и электроприборами.



Номер

Применение

1

Не используется

2

Не используется

3

Не используется

4

Розетка центральной консоли 12

вольт

5

Система поддержания питания

6

Прикуриватель/Розетка

центральной консоли (перед) 12

вольт

7

Программируемый пульт ДУ

8

Привод люка крыши,

индукционная зарядка

моб.телефона, DVD в

подголовниках пер. сидений

9

Не используется

10

Блок управления кузовом (BCM) 3

11

Блок управления кузовом (BCM) 5



Номер

Применение

12

Подсветка кнопок

управления на рулевом

колесе

13

Не используется

14

Не используется

15

Не используется

16

Замок зажигания (без BTM)

17

Блок управления кругового

обзора (UVH)

18

Кнопки управления

внешними зеркалами

заднего вида

19

Модуль управления

кузовным оборудованием 1

20

Блок памяти сидений (ULT)

21

Не используется

22

Не используется



Номер

Применение

23

Не используется

24

Блок управления климатом,

блок управления

холодильником

25

Приборная панель,

индикаторы столкновения,

выключатель подушки
AIRBAG

(пассаж.)

26

Блок управления рулевой

колонкой, внешнее точечное

освещение

27

Блок памяти сидений (A45),

разъем DLC

28

Блок управления климатом

(задн.), блок бесключевого

доступа















Black plate (36,1)





10-36

Уход за автомобилем



Номер

Применение

29

Система охраны и

сигнализации (датчики

движения, сирена).

30

Не используется

31

Не используется

32

Не используется

33

Доп. оборудование

(полицейская модификация)

34

Реле стояночного тормоза,

реле мотора регулировки

педалей.

35

Не используется

36

Внутр.зеркало заднего вида,

пульт управления климатом

(задн.), камера заднего вида,

управление раздаточной

коробкой.

37

Блок управления подогревом

руля

38

Блок управления блокировки

рулевой колонки.



Номер

Применение

39

Проектор лобового стекла,

приборная панель, дисплей
CUE,

кнопки управления

охл/обогрев. сидений.

40

Не используется

41

Не используется

42

Прицеп 12 вольт
(

при соотв. компл.)

43

Пульт стеклоподъемника

(водителя)

44

Пульт электропривода

сиденья водителя.

45

Не используется

46

Обогрев/охлаждение

правого сиденья

47

Обогрев/охлаждение левого

сиденья

48

Не используется

49

Не используется

50

Розетка 12 вольт

51

Не используется

52

Реле системы поддержания

питания

53

Реле зажигание/старт

54

Не используется

55

Не используется

56

Не используется



Блок предохранителей,

расположенный в приборной панели

(справа)







Крышка блока предохранителей в приборной

панели расположена в торцевой части

приборной панели со стороны пассажира.



Для получения доступа к блоку

предохранителей снимите крышку.
