Cadillac Escalade. Руководство - часть 47









Black plate (4,1)





8-4

Система климат-контроля



0

 (

Режим обдува): Данный режим

используется для ускоренного удаления влаги

или льда с поверхности ветрового стекла.

Воздух подается через решетки обдува

ветрового стекла. Для включения или

отключения данного режима нажмите
кнопку

0

. Изменение режима подачи воздуха

отключит данный режим.



A/C Mode (

Кондиционер): Нажмите кнопку

«АC Mode» на сенсорном экране для

включения или отключения автоматической

функции кондиционирования воздуха. Если

вентилятор выключен, то данный режим будет

недоступен. Если температура наружного

воздуха ниже нуля, то данный режим также

может быть неактивен.



При нажатии кнопки «AUTO» система

кондиционирования будет работать в

автоматическом режиме.



Режим автоматической рециркуляции

воздуха:

Включенный индикатор «AUTO» означает, что

включен режим автоматической рециркуляции

воздуха для быстрого охлаждения салона.


Система климат-контроля также может быть

оснащена датчиком загрязнения воздуха. При

использовании режима автоматической

рециркуляции воздуха также может работать

система контроля качества воздуха. Для

регулировки чувствительности датчика

контроля качества воздуха, см. «Система

климат контроля и качество воздуха» в

разделе «Пользовательские настройки»,

стр. 5-45.



@



(Режима рециркуляции): Нажмите для

переключения с режима рециркуляции на

режим подачи наружного воздуха. При этом

загорается соответствующий индикатор, когда

тот или иной режим активен. Это

обеспечивает быстрое охлаждение салона

или препятствует проникновению наружного

воздуха и запахов в салон.



Нажатие данной кнопки отключает

автоматический режим. Нажмите кнопку

«AUTO» для возврата в автоматический

режим; при этом система рециркуляции

работает в необходимом режиме.



Режим рециркуляции не может быть включен

в режиме подачи воздуха к стеклам и к ногам,

а также в режиме размораживания стекол.

Автоматический обдув: Система климат-

контроля может быть оснащена датчиком для

автоматического обнаружения высокого

уровня влажности в салоне автомобиля. При

обнаружении высокого уровня влажности,

система климат-контроля может

отрегулировать подачу наружного воздуха

или включить систему кондиционирования

воздуха. Если система климат-контроля не

обнаруживает наличие конденсата на стеклах,

она возвращается в нормальный режим

работы. Для включения и отключения

автоматического обогрева см. «Система

климат-контроля и качество воздуха» в

разделе “Пользовательские настройки»,

стр. 5-45.


Обогрев заднего стекла



1

 (

Обогрев заднего стекла): Данная кнопка

используется для включения или выключения

электрообогрева заднего стекла.



Через 10 минут после включения

электрообогрев заднего стекла отключится

автоматически. Если включить его снова, он

проработает еще около пяти минут и

отключится. На больших скоростях

автомобиля электрообогрев может оставаться

включенным более продолжительное время.















Black plate (5,1)





Система климат-контроля   8-5



Линии сетки в верхней части окна двери

багажного отделения представляют собой

антенну, и не являются частью системы

обогрева.

Обогрев наружных зеркал заднего вида

включается при нажатии кнопки включения

электрообогрева заднего стекла и

способствует удалению влаги и конденсата с

зеркал.



{

Осторожно

Не используйте для очистки внутренней

поверхности заднего и ветрового стекол

предметы с острыми краями. В противном

случае могут быть повреждены

токоведущие дорожки

электрообогревателя или антенна, что

приведет к ухудшению качества приема

радиостанций. Ремонт не будет

покрываться гарантией на автомобиль.



Сиденья водителя и переднего пассажира

с обогревом и охлаждением (при

соответствующей комплектации):


Нажмите

I



для включения обогрева только

спинки сиденья.
Нажмите кнопку

J



для включения обогрева

подушки сиденья и спинки сиденья водителя и

переднего пассажира.


Нажмите кнопку

C



или

{



для включения

охлаждения сиденья водителя и переднего

пассажира. См. «Сиденья с функцией

обогрева и охлаждения», стр. 3-9.


Дистанционное включение системы

климат-контроля: если в автомобиле

предусмотрена функция дистанционного

пуска двигателя, то может обеспечиваться

включение системы климат-контроля после

запуска двигателя. Система будет

использовать последние настройки водителя

для обогрева или вентиляции салона. Также

при дистанционном пуске двигателя может

быть включен электрообогреватель заднего

стекла, если снаружи низкая температура.

Индикатор обогревателя заднего стекла не

загорается при дистанционном пуске. Также

при дистанционном пуске двигателя можно

активировать включение обогрева или

вентиляции сидений, если такая функция

предусмотрена. См. «Дистанционный пуск

двигателя», стр. 2-7 и «Сиденья с функцией

обогрева и охлаждения», стр. 3-9.

Датчик света







Датчик света установлен на приборной

панели рядом с ветровым стеклом в верхней

части приборной панели и предназначен для

определения степени интенсивности

солнечных лучей.



В системе климат-контроля для создания

наиболее благоприятного внутреннего

микроклимата данные, получаемые от этого

датчика, используются для управления

скоростью вентилятора, режимом

рециркуляции и режимами подачи воздуха.



Если датчик заслонен, автоматическая

система климат-контроля не будет работать

надлежащим образом.













Black plate (6,1)





8-6

Система климат-контроля



Система климат-контроля для

пассажиров второго ряда сидений



Если автомобиль оборудован системой

климат-контроля для пассажиров второго

ряда сидений, то настройки данной системы

могут регулироваться с помощью кнопок

управления и сенсорного экрана для задних

сидений.

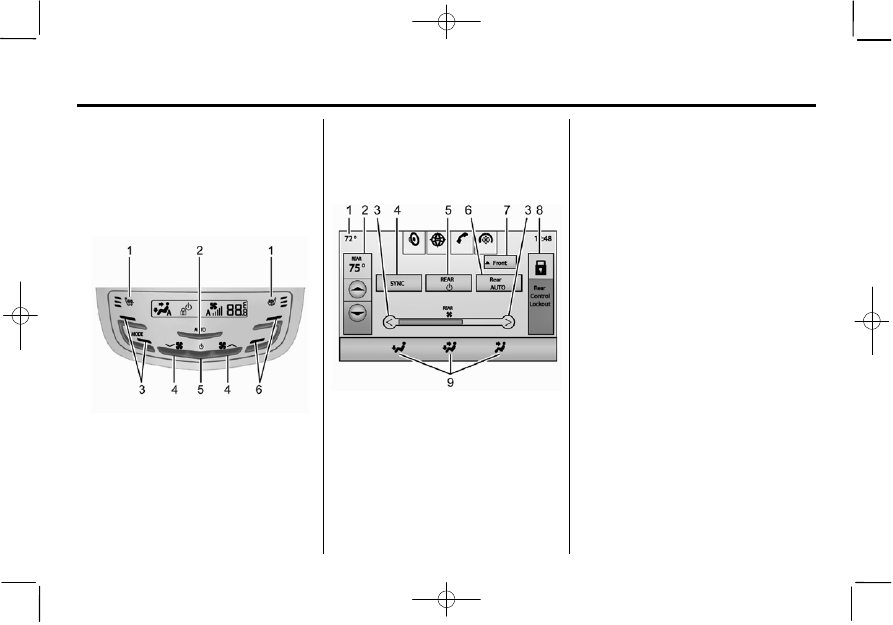

Кнопки управления системой климат-

контроля для пассажиров второго ряда

сидений



1.

Обогрев задних сидений (при

соответствующей комплектации)



2.

«AUTO» (

Автоматический режим

работы)



3.

«MODE» (

Переключатель режимов

подачи воздуха)

4.

Регулятор скоростных режимов

вентилятора

5.

O



(Вкл./Выкл.)



6.

Переключатель выбора значений

температуры





Кнопки управления системой климат-

контроля для пассажиров второго ряда

сидений на сенсорном экране



1.

Указатель температуры наружного

воздуха



2.

Переключатель выбора значений

температуры



3.

Регулятор скоростных режимов

вентилятора

4.

SYNC-

синхронизация режимов

5.

«REAR»

O



(Вкл./Выкл.)



6.

«Rear AUTO

» (Автоматический режим

работы)



7.

«Front

» (Передний сенсорный экран

управления системой климат-контроля)



8.

Блокировка задней панели управления

системой климат-контроля



9.

Переключатель режимов подачи воздуха



Выключатель «Rear»: Нажмите данную

кнопку на сенсорном экране системы климат-

контроля для открытия экрана управления

системой для задних пассажиров. После этого

настройки системы климат-контроля могут

регулироваться с экрана зоны водителя и

переднего пассажира.



O



(Вкл./Выкл.): Нажмите кнопку

O



или

переключатель REAR

O



на сенсорном

экране для включения или выключения

системы климат-контроля для пассажиров

второго ряда сидений.

Если система климат-контроля для

пассажиров второго ряда сидений отключена
с помощью переключателя REAR

O



на

сенсорном экране, кнопка

O



на панели

управления системой климат-контроля для














Black plate (7,1)





Система климат-контроля   8-7



пассажиров второго ряда сидений должна

быть нажата два раза для включения

системы.



SYNC:

Нажмите кнопку «SYNC» на сенсорном

экране для установки одинаковых параметров

микроклимата для всех зон автомобиля. При

этом кнопка «SYNC» будет подсвечиваться.

Нажмите кнопку «TEMP», «MODE» или
«AUTO

» для отключения синхронизации

температурных режимов с зоной водителя.

При этом кнопка «SYNC» погаснет.



Rear Control Lockout

(Блокировка задней

панели управления системой климат-

контроля): Нажмите данную кнопку для

включения или отключения блокировки

задней панели управления системы климат-

контроля для пассажиров второго ряда

сидений. При включенной блокировке работа

системы климат-контроля для пассажиров

второго ряда сидений может регулироваться

только с передней панели управления.


Автоматический режим



Rear AUTO:

Нажмите данную кнопку для

включения или отключения автоматического

режима. При этом индикатор «AUTO» будет

отображаться на экране. При регулировке

каких-либо настроек системы климат-

контроля вручную автоматический режим

будет отключен.




Режим ручного управления





˂ 9 ˃

 (

Управление скоростным режимом

вентилятора): Для увеличения или

уменьшения скорости вращения вентилятора

в зоне задних сидений нажмите или нажмите

и удерживайте кнопки управления системой

контроля или кнопку на сенсорном экране.



+/- (

Регулятор температуры): Нажмите или

удерживайте кнопки управления

температурой зоны задних сидений или

кнопку на сенсорном экране для регулировки

температуры зоны задних сидений. Нажмите

«+» для увеличения температуры или «-» -

для уменьшения.



[ \ Y

 (

Управление режимами подачи

воздуха): Нажмите на кнопку

соответствующую необходимому режиму на

сенсорном экране или кнопку «MODE» на

панели управления задних сидений для

изменения направления подачи воздуха в

зоне задних сидений.



M



или

L



(Обогрев задних сидений, при

соответствующей комплектации): Нажмите

M



или

L



для включения обогрева подушки и

спинки правого или левого заднего сиденья.

См. «Задние сиденья с функцией обогрева»,

стр. 3-10.

Вентиляционные решетки





Вентиляционные решетки с возможностью

регулировки направления потока воздуха

расположены в центре и сбоку приборной

панели.




1.

Дисковый переключатель



2.

Регулировочный ползун



Используйте дисковый переключатель (1)

возле вентиляционные решетки для открытия

или закрытия решетки. Передвигайте

регулировочный ползун (2) для изменения

направления потока воздуха.
