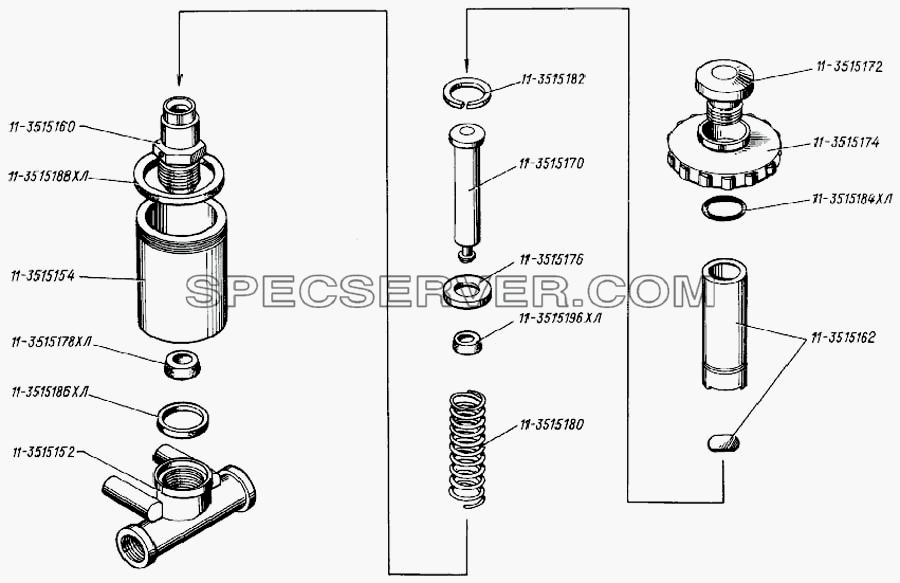

Запчасти: Противозамерзатель для БелАЗ-7522

Противозамерзатель для БелАЗ-7522 (список запасных частей)

Противозамерзатель для БелАЗ-7522 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 11-3515152 Корпус
- 11-3515154 Резервуар
- 11-3515160 Цилиндр
- 11-3515162 Толкатель
- 11-3515170 Шток
- 11-3515172 Кнопка толкателя
- 11-3515174 Крышка
- 11-3515176 Шайба
- 11-3515178-ХЛ Манжета
- 11-3515180 Пружина
- 11-3515182 Кольцо запорное
- 11-3515184ХЛ Кольцо
- 11-3515186ХЛ Прокладка
- 11-3515188ХЛ Прокладка
- 11-3515196-ХЛ Клапан обратный

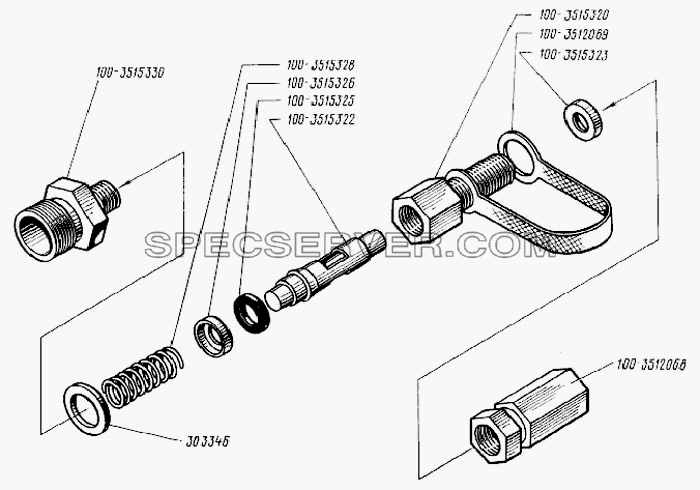

Запчасти: Клапан контрольного вывода для БелАЗ-7522

Клапан контрольного вывода для БелАЗ-7522 (список запасных частей)

Клапан контрольного вывода для БелАЗ-7522 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 100-3512068 Гайка
- 100-3512069 Лента
- 100-3515320 Корпус
- 100-3515322 Конус
- 100-3515323 Шайба
- 100-3515325 Уплотнитель
- 100-3515326 Колпачок
- 100-3515328 Пружина
- 100-3515330 Переходник
- 303346 Шайба

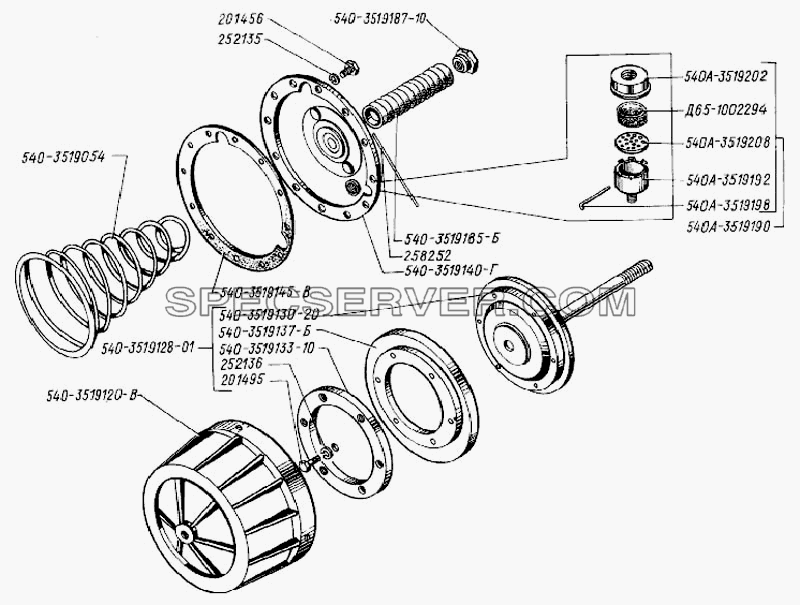

Запчасти: Цилиндр рабочей тормозной системы для БелАЗ-7522

Цилиндр рабочей тормозной системы для БелАЗ-7522 (список запасных частей)

Цилиндр рабочей тормозной системы для БелАЗ-7522 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 201456 Болт
- 201495 Болт
- 252135 Шайба
- 252136 Шайба
- 258252 Шплинт
- 540-3519054 Пружина
- 540-3519120-В Корпус
- 540-3519128-01 Поршень с манжетой
- 540-3519130-20 Поршень
- 540-3519133-10 Прижим
- 540-3519137-Б Манжета
- 540-3519140-Г Крышка в сборе
- 540-3519145-В Прокладка
- 540-3519185-Б Муфта защитная
- 540-3519187-10 Контргайка
- 540А-3519190 Сапун
- 540А-3519192 Корпус сапуна
- 540А-3519198 Фиксатор
- 540А-3519202 Крышка
- 540А-3519208 Шайба
- Д65-1002294 Элемент фильтрующий

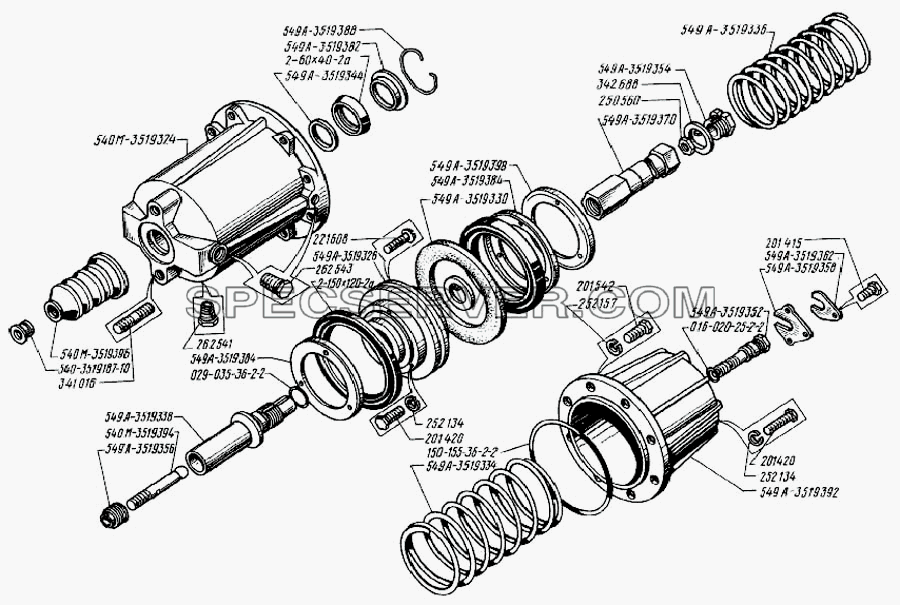

Запчасти: Цилиндр стояночной тормозной системы для БелАЗ-7522

Цилиндр стояночной тормозной системы для БелАЗ-7522 (список запасных частей)

Цилиндр стояночной тормозной системы для БелАЗ-7522 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 016-020-25-2-2 Кольцо
- 029-035-36-2-2 Кольцо
- 150-155-36-2-2 Кольцо
- 201415 Болт
- 201420 Болт
- 201542 Болт
- 221608 Винт
- 250560 Гайка
- 252134 Шайба
- 252157 Шайба
- 262541 Пробка
- 262543 Пробка
- 341016 Шпилька
- 342688 Шайба
- 540-3519187-10 Контргайка
- 540М-3519324 Корпус цилиндра
- 540М-3519394 Шток
- 540М-3519396 Муфта защитная
- 549А-3519326 Поршень
- 549А-3519328 Манжета
- 549А-3519330 Кольцо
- 549А-3519334 Пружина
- 549А-3519336 Пружина
- 549А-3519338 Плунжер
- 549А-3519342 Манжета
- 549А-3519344 Кольцо
- 549А-3519352 Винт растормаживания
- 549А-3519354 Гайка
- 549А-3519356 Сухарь
- 549А-3519358 Пластина
- 549А-3519362 Пластина
- 549А-3519370 Втулка
- 549А-3519382 Манжетодержатель
- 549А-3519384 Манжетодержатель
- 549А-3519388 Кольцо запорное
- 549А-3519392 Крышка корпуса цилиндра
- 549А-3519398 Обойма

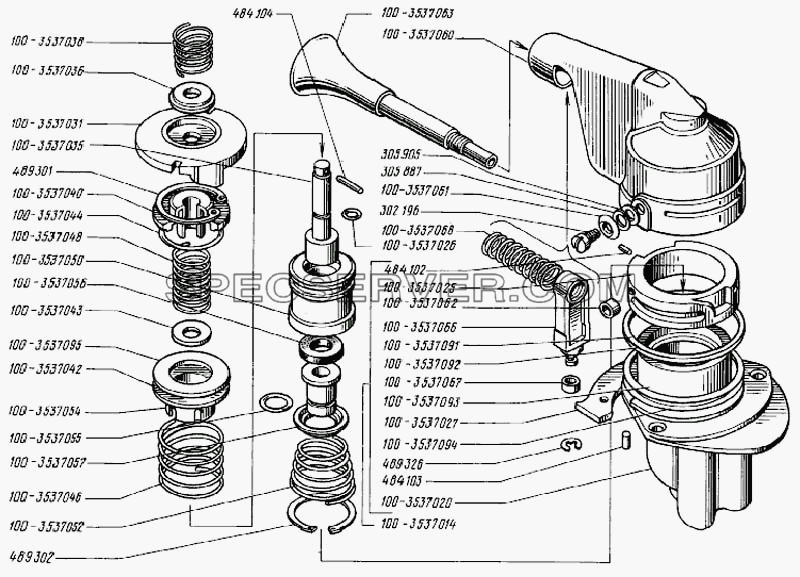

Кран тормозной ручной для БелАЗ-7522 (список запасных частей)

Кран тормозной ручной для БелАЗ-7522 (список запасных частей)

Кран тормозной ручной для БелАЗ-7522 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 100-3537014 Корпус в сборе
- 100-3537020 Корпус
- 100-3537025 Кольцо
- 100-3537026 Кольцо
- 100-3537027 Стопор
- 100-3537031 Колпачок
- 100-3537035 Шток
- 100-3537036 Шайба
- 100-3537038 Пружина
- 100-3537040 Направляющая
- 100-3537042 Тарелка пружины
- 100-3537043 Шайба
- 100-3537044 Кольцо
- 100-3537046 Пружина
- 100-3537048 Пружина
- 100-3537050 Поршень
- 100-3537052 Пружина
- 100-3537054 Корпус клапана
- 100-3537055 Кольцо
- 100-3537056 Кольцо клапана
- 100-3537057 Шайба опорная
- 100-3537060 Крышка
- 100-3537061 Шайба
- 100-3537062 Ролик
- 100-3537063 Рукоятка
- 100-3537066 Направляющая
- 100-3537067 Втулка
- 100-3537068 Пружина
- 100-3537091 Шайба
- 100-3537092 Шайба
- 100-3537093 Шайба
- 100-3537094 Шайба
- 100-3537095 Шайба
- 302196 Винт
- 305887 Шайба
- 305905 Шайба
- 484102 Штифт
- 484103 Штифт
- 484104 Штифт
- 489301 Кольцо упорное
- 489302 Кольцо упорное
- 489326 Кольцо упорное

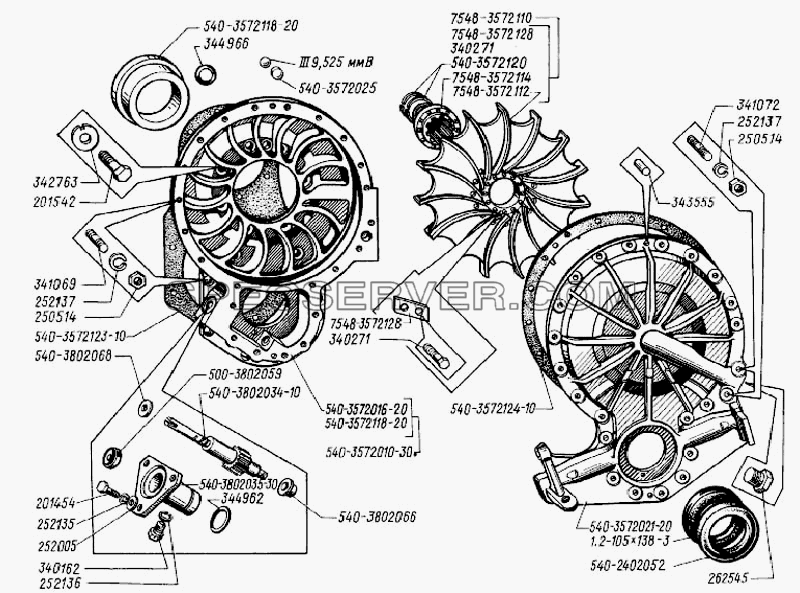

Тормоз-замедлитель трехступенчатой гидромеханической передачи для БелАЗ-7522 (список запасных частей)

Тормоз-замедлитель трехступенчатой гидромеханической передачи для БелАЗ-7522 (список запасных частей)

Тормоз-замедлитель трехступенчатой гидромеханической передачи для БелАЗ-7522 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 1.2-105х138-3 Манжета
- 201454 Болт
- 201542 Болт
- 250514 Гайка
- 252005 Шайба
- 252135 Шайба
- 252136 Шайба
- 252137 Шайба
- 262545 Пробка
- 340162 Болт
- 340271 Болт
- 341069 Шпилька
- 341072 Шпилька
- 342763 Шайба
- 343555 Штифт
- 344962 Кольцо (0034496200)
- 344966 Кольцо (0034496600)
- 500-3802059 Сальник
- 540-2402052 Сальник
- 540-3572010-30 Корпус в сборе
- 540-3572016-20 Корпус
- 540-3572021-20 Крышка
- 540-3572025 Заглушка
- 540-3572118-20 Втулка
- 540-3572120 Кольцо
- 540-3572123-10 Прокладка
- 540-3572124-10 Прокладка
- 540-3802034-10 Шестерня
- 540-3802035-30 Штуцер
- 540-3802066 Втулка
- 540-3802068 Шайба
- 7548-3572110 Крыльчатка в сборе
- 7548-3572112 Крыльчатка
- 7548-3572114 Ступица
- 7548-3572128 Пластина стопорная
- Ш9.525 мм В Шарик

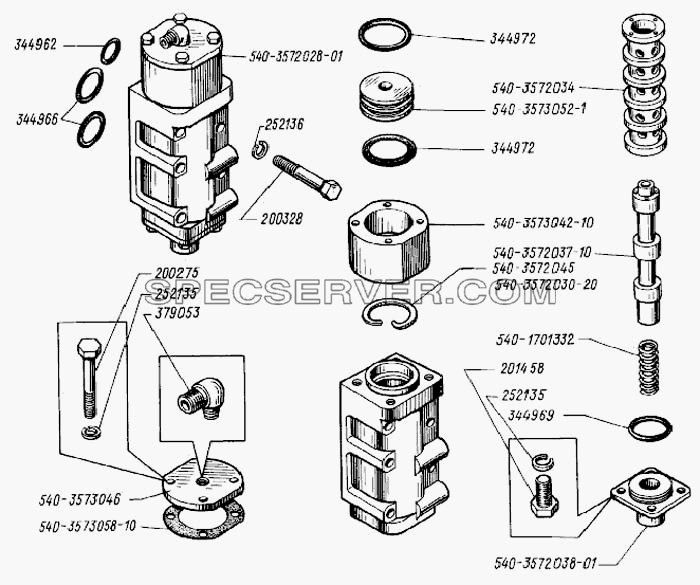

Механизм управления тормозом-замедлителем для БелАЗ-7522 (список запасных частей)

Механизм управления тормозом-замедлителем для БелАЗ-7522 (список запасных частей)

Механизм управления тормозом-замедлителем для БелАЗ-7522 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 200275 Болт
- 200328 Болт
- 201458 Болт
- 252135 Шайба
- 252136 Шайба
- 344962 Кольцо (0034496200)
- 344966 Кольцо (0034496600)
- 344969 Кольцо У-50х45-2 (34496900)
- 344972 Кольцо (0034497200)
- 379053 Угольник
- 540-1701332 Пружина
- 540-3572028-01 Механизм в сборе
- 540-3572030-20 Корпус
- 540-3572034 Гильза
- 540-3572037-10 Золотник
- 540-3572038-01 Стакан
- 540-3572045 Кольцо
- 540-3573042-10 Корпус пневмопереключателя
- 540-3573046 Крышка
- 540-3573052-Б Поршень
- 540-3573058-10 Прокладка

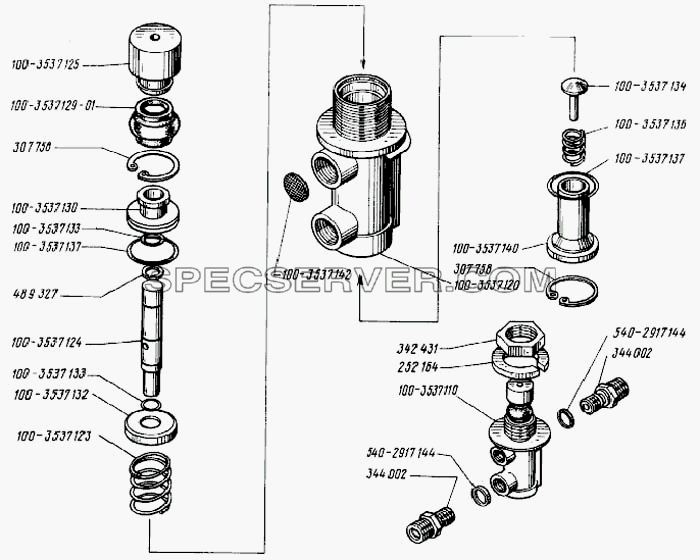

Установка крана управления тормозом-замедлителем для БелАЗ-7522 (список запасных частей)

Установка крана управления тормозом-замедлителем для БелАЗ-7522 (список запасных частей)

Установка крана управления тормозом-замедлителем для БелАЗ-7522 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
- 100-3537110 Кран пневматический
- 100-3537120 Корпус
- 100-3537123 Пружина
- 100-3537124 Толкатель
- 100-3537125 Колпачок
- 100-3537129-01 Чехол защитный
- 100-3537130 Втулка
- 100-3537132 Тарелка пружины
- 100-3537133 Кольцо
- 100-3537134 Клапан
- 100-3537136 Пружина
- 100-3537137 Кольцо
- 100-3537140 Направляющая
- 100-3537142 Сетка
- 252164 Шайба
- 307758 Кольцо упорное
- 342431 Гайка
- 344002 Ниппель
- 489327 Кольцо
- 540-2917144 Прокладка

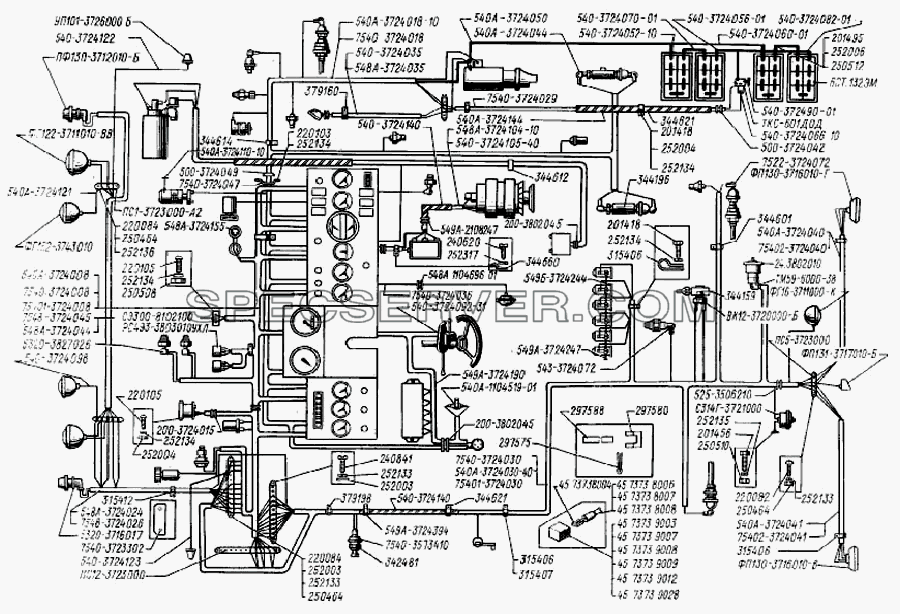

Схема электрооборудования для БелАЗ-7522 (список запасных частей)

Схема электрооборудования для БелАЗ-7522 (список запасных частей)

Схема электрооборудования для БелАЗ-7522 (список запасных частей)

Таблица запасных частей

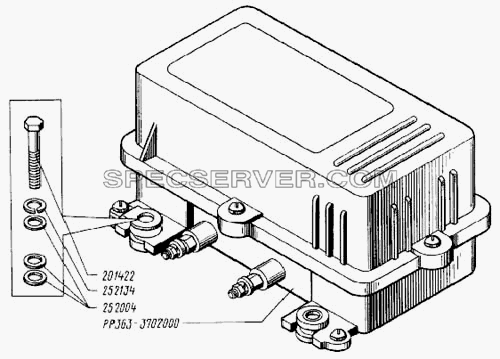

Реле-регулятор для БелАЗ-7522 (список запасных частей)

Реле-регулятор для БелАЗ-7522 (список запасных частей)

Реле-регулятор для БелАЗ-7522 (список запасных частей)

Таблица запасных частей

Номер детали Наименование запчасти
- 200-3724015 Втулка
- 200-3802045 Втулка
- 201418 Болт
- 201456 Болт
- 201495 Болт
- 220082 Винт
- 220084 Винт
- 220103 Винт
- 220105 Винт
- 24.3802010 Датчик спидометра
- 240620 Винт
- 240841 Винт
- 250464 Гайка
- 250510 Гайка
- 250512 Гайка
- 252003 Шайба
- 252004 Шайба
- 252006 Шайба
- 252133 Шайба
- 252134 Шайба
- 252135 Шайба
- 252136 Шайба
- 252317 Шайба
- 297575 Шплинт
- 297580 Пряжка
- 297588 Лента
- 315406 Кляммер
- 315407 Кляммер
- 315412 Кляммер
- 342481 Гайка
- 344159 Штуцер
- 344196 Тройник
- 344601 Кляммер
- 344612 Кляммер
- 344614 Кляммер
- 344621 Кляммер
- 344660 Скоба
- 379160 Кляммер
- 379198 Кляммер
- 45 7373 8004 Штекер
- 45 7373 8006 Штекер
- 45 7373 8007 Штекер
- 45 7373 8008 Штекер
- 45 7373 9003 Колодка 2-х контактная
- 45 7373 9007 Колодка 4-х контактная
- 45 7373 9008 Колодка 4-х контактная
- 45 7373 9009 Колодка 6-контактная
- 45 7373 9012 Колодка 8-контактная
- 45 7373 9028 Колодка 8-контактная
- 500-3724042 Втулка
- 500-3724049 Уплотнитель проводов
- 525-3506210 Втулка
- 5320-3716017 Чехол защитный
- 5320-3827026 Чехол защитный
- 540-3724035 Жгут проводов подкапотного фонаря
- 540-3724052-10 Перемычка
- 540-3724056-01 Перемычка
- 540-3724060-01 Перемычка
- 540-3724066-10 Перемычка
- 540-3724070-01 Перемычка
- 540-3724082-01 Перемычка
- 540-3724090-01 Провод
- 540-3724092-31 Перемычка
- 540-3724098 Провод противотуманной фары
- 540-3724122 Провод правого указателя поворота
- 540-3724123 Провод указателя поворота
- 540-3724140 Рукав гибкий
- 540А-1104519-01 Прокладка
- 540А-3724008 Жгут проводов основной
- 540А-3724018-10 Жгут проводов добавочный
- 540А-3724030-40 Жгут проводов по лонжерону
- 540А-3724040 Жгут проводов заднего правого фонаря
- 540А-3724041 Жгут проводов заднего левого фонаря
- 540А-3724044 Чехол защитный
- 540А-3724050 Провод от аккумуляторных батарей
- 540А-3724105-40 Жгут проводов генератора
- 540А-3724110-10 Перемычка
- 540А-3724121 Провод противотуманной фары
- 540А-3724144 Рукав гибкий
- 548А-1104696-01 Прокладка
- 548А-3724024 Жгут проводов фар
- 548А-3724035 Жгут проводов подкапотного фонаря
- 548А-3724044 Жгут проводов между фарами
- 548А-3724104-10 Жгут проводов генератора
- 548А-3724155 Перемычка
- 549А-2108247 Кольцо
- 549А-3724190 Перемычка
- 549А-3724247 Перемычка
- 549А-3724394 Прокладка
- 549Б-3724244 Перемычка
- 6СТ-132-ЭМ Батарея аккумуляторная
- 7522-3724072 Колпачок защитный
- 7540-3573410 Выключатель гидравлического тормоза
- 7540-3723302 Кронштейн
- 7540-3724008 Жгут проводов основной
- 7540-3724018 Жгут проводов добавочный
-






Номер детали Наименование запчасти
- 201422 Болт
- 252004 Шайба
- 252134 Шайба
- РР363-3702000 Реле-регулятор
