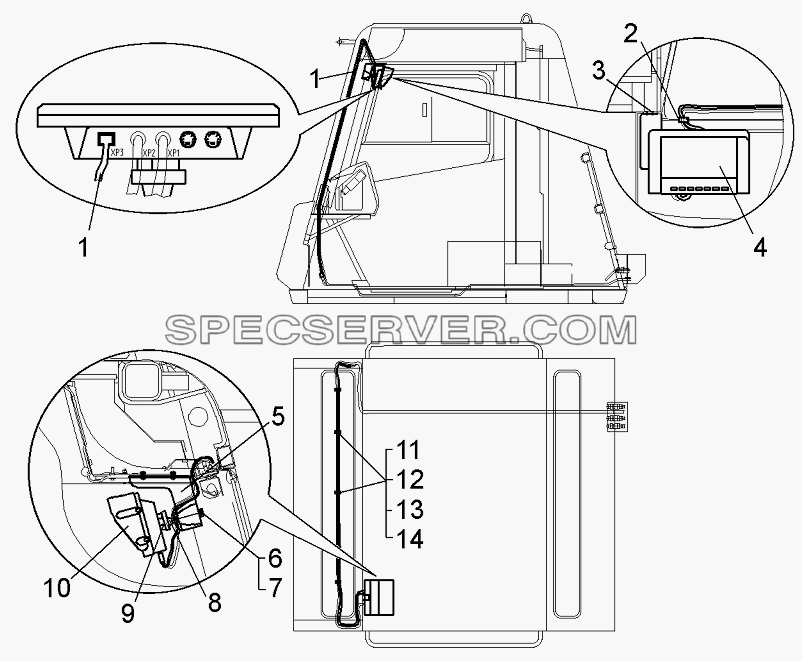

Запчасти: Установка системы видеообзора по кабине для БелАЗ-75600

Установка системы видеообзора по кабине для БелАЗ-75600 (список запасных частей)

Установка системы видеообзора по кабине для БелАЗ-75600 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 75600-8074026-10 Жгут проводов
2 200-3802045 Втулка
3 А3х8-Аl-St-АlР Заклепка глухая
4 МD3072В Монитор
5 75310-7912026 Кронштейн
6 201456 Болт
7 252135 Шайба
8 МD-КG Шарнирный кронштейн
9 МD-V Антивибрационный блок
10 МD3070А-LSН Светозащитный колпак
11 548А-1104696-01 Прокладка
12 201418 Болт
13 252134 Шайба
14 315406 Кляммер

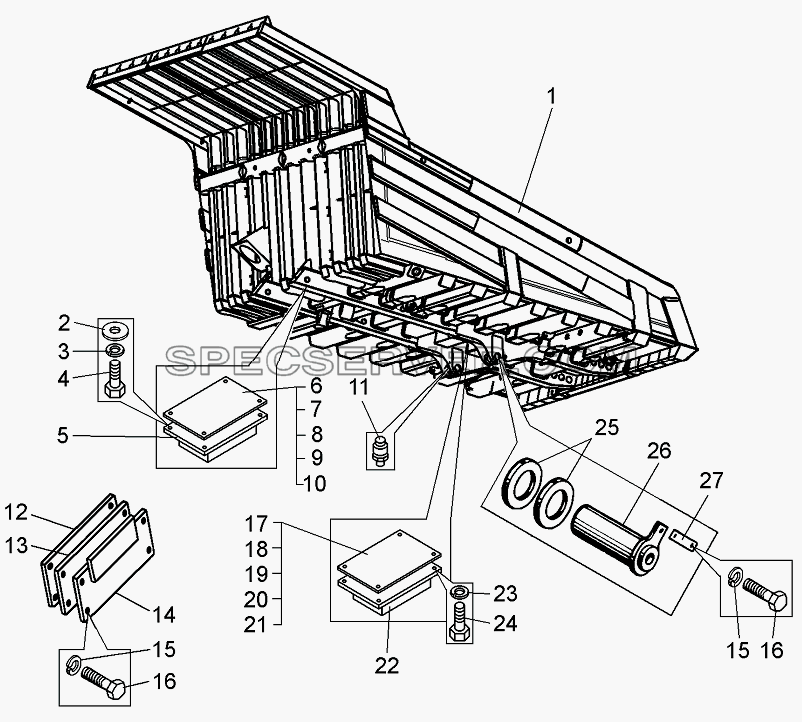

Запчасти: Установка платформы 75600-8500001 для БелАЗ-75600

Установка платформы 75600-8500001 для БелАЗ-75600 (список запасных частей)

Установка платформы 75600-8500001 для БелАЗ-75600 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 75600-8500005 Платформа с крепежными скобами
2 252007 Шайба
3 252137 Шайба
4 201540 Болт
5 7521-8521800-10 Амортизатор платформы
6 7521-8521808 Прокладка
7 75211-8521844 Прокладка
8 75211-8521845 Прокладка
9 75211-8521846 Прокладка
10 75211-8521847 Прокладка
11 1.3.Ц6ХР Масленка
12 7521-8521978 Пластина регулировочная
13 7521-8521979 Пластина регулировочная
14 75600-8521970 Пластина контактная
15 252139 Шайба
16 202123 Болт
17 7520-8521808 Прокладка
18 7520-8521809 Прокладка
19 751906-8521844 Прокладка
20 751906-8521845 Прокладка
21 751906-8521846 Прокладка
22 7520-8521800 Амортизатор
23 252136 Шайба
24 201501 Болт
25 7521-8521848 Шайба регулировочная
26 75211-8603687 Палец
27 75199-8521138 Крышка

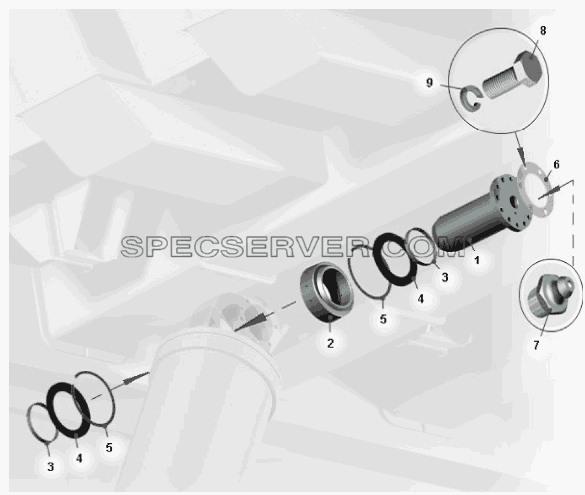

Запчасти: Установка платформы. Крепление цилиндра опрокидывающего механизма к платформе75600-8500001 для БелАЗ-75600

Установка платформы. Крепление цилиндра опрокидывающего механизма к платформе75600-8500001 для БелАЗ-75600 (список запасных частей)

Установка платформы. Крепление цилиндра опрокидывающего механизма к платформе75600-8500001 для БелАЗ-75600 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 75211-8603687 Палец
2 ШСЛ-120 Подшипник шарнирный
3 7521-8603686 Втулка
4 7521-8603680 Сальник
5 6411-2306078 Кольцо
6 7521-8603669 Шайба защитная
7 1.3Ц6хр Масленка
8 202119 Болт
9 252139 Шайба

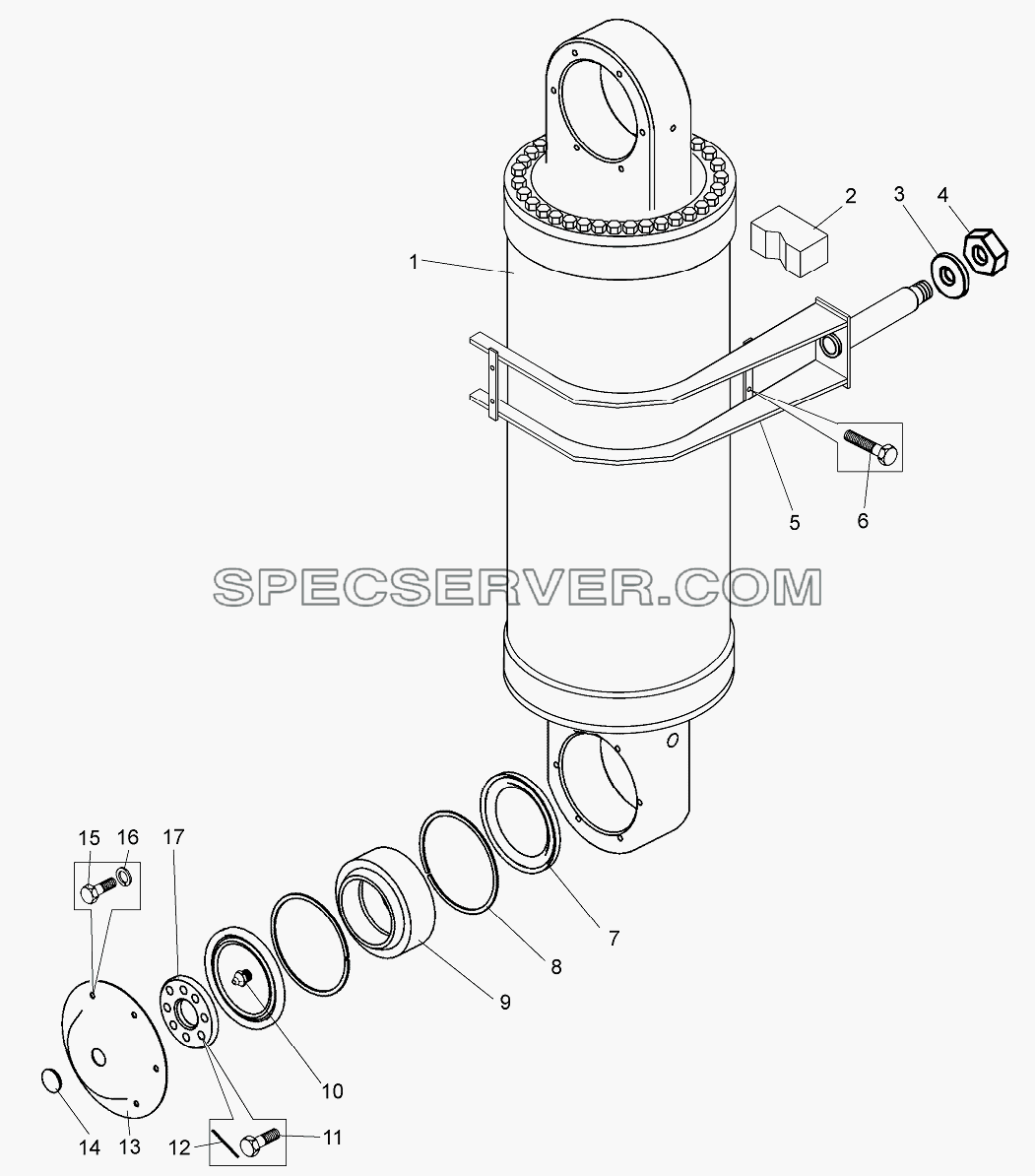

Запчасти: Установка цилиндров опрокидывающего механизма для БелАЗ-75600

Установка цилиндров опрокидывающего механизма для БелАЗ-75600 (список запасных частей)

Установка цилиндров опрокидывающего механизма для БелАЗ-75600 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 75600-8603010-10 Цилиндр опрокидывающего механизма в сборе
2 75600-8603542 Призма
3 7540-2919445 Шайба
4 342393 Гайка М56
5 75600-8603300 Кронштейн крепления цилиндра
6 340810 Болт М16х140
7 75600-8603680 Манжета
8 75600-8603566 Кольцо стопорное
9 ШСЛ-150 Подшипник
10 1.3.Ц6Хр Масленка
11 340370 Болт
12 258284 Шплинт 1,6х250
13 75600-8603192 Крышка
14 500А-3507192 Заглушка
15 201495 Болт
16 252136 Шайба
17 75600-8603198 Крышка

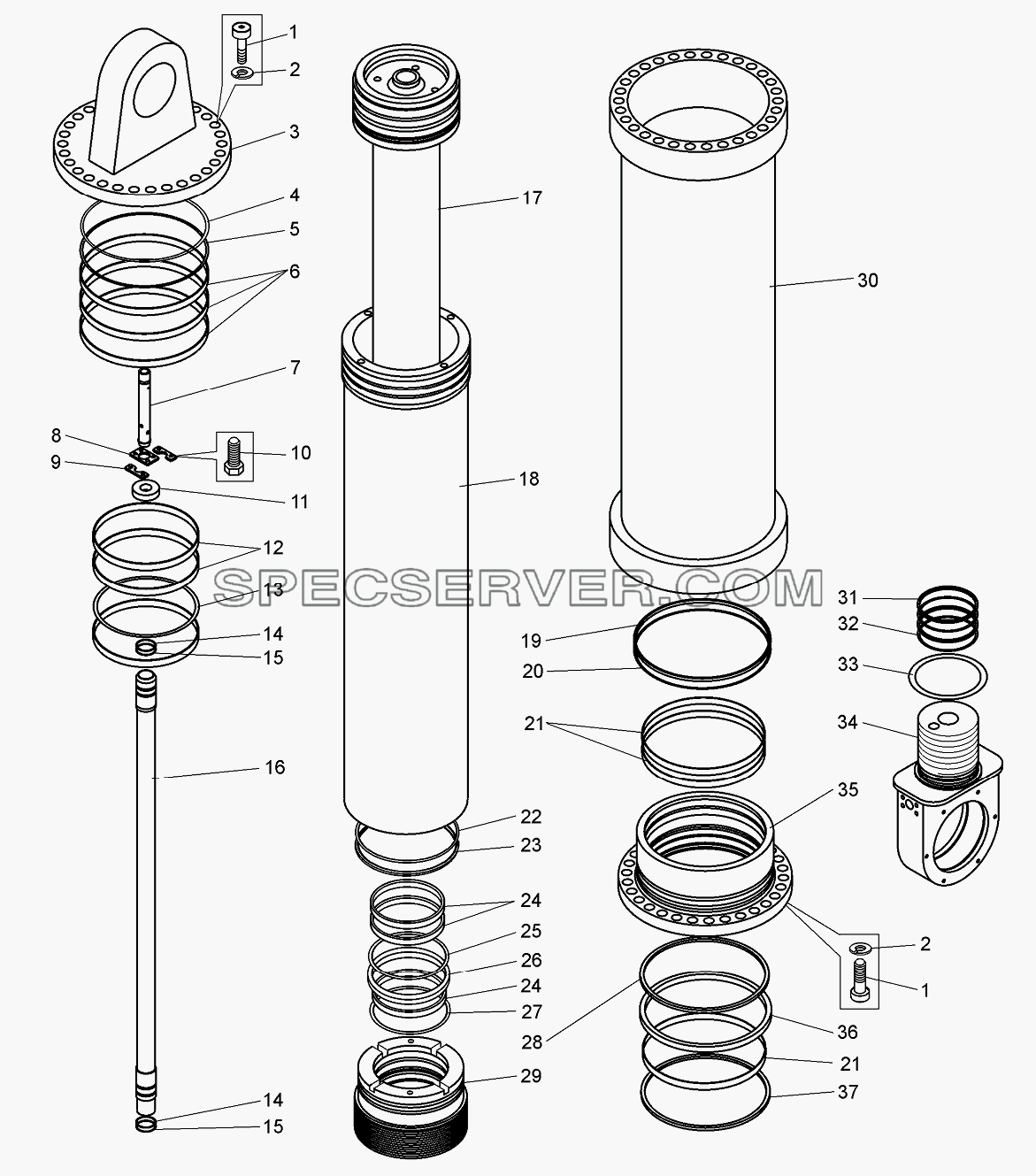

Запчасти: Цилиндр опрокидывающего механизма для БелАЗ-75600

Цилиндр опрокидывающего механизма для БелАЗ-75600 (список запасных частей)

Цилиндр опрокидывающего механизма для БелАЗ-75600 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 341340 Винт М30
2 252165 Шайба
3 75600-8603056-10 Крышка цилиндра
4 75600-8603358 Кольцо защитное
5 380-390-58-2-2 Кольцо
6 F01385х390х24.5ЕСОМID Кольцо направляющее
7 75600-8603059-10 Стержень
8 75600-8603579-10 Пластина
9 75600-8603096-10 Пластина
10 201497 Болт
11 75600-8603069-10 Клапан
12 F01315х320х24.5ЕСОТАL Кольцо направляющее
13 320х299х8.1ЕВRЕСОF-LОN2/ЕСОRUВВЕR3 Уплотнение поршневое К 08
14 75600-8603355 Кольцо защитное
15 055-060-30-2-2 Кольцо
16 75600-8603103-10 Труба внутренняя
17 75600-8603164 Шток с поршнем
18 75600-8603364 Труба
19 75600-8603359 Кольцо защитное
20 400-415-85-2-2 Кольцо
21 F01370х375х24.5ЕСОТАL Кольцо направляющее
22 310-320-58-2-2 Кольцо
23 75600-8603357 Кольцо защитное
24 F01220х225х24.5ЕСОТАL Кольцо направляющее
25 220х240.5х8.1ЕВRЕСОF-LОN2/ЕСОRUВВЕR3 Уплотнение штоковое S09
26 220х250х20ЕВRТ-ЕСОРUR Уплотнение штоковое S17
27 А02-А220х240х18х10ЕВRТ-ЕСОРUR Скребок
28 370х394х8.1ЕВRЕСОF-LОN2/ЕСОRUВВЕR3 Уплотнение штоковое S09
29 75600-8603071-10 Втулка
30 75600-8603114 Труба наружная
31 75600-8603356 Кольцо защитное
32 170-180-58-2-2 Кольцо
33 75600-8603126 Кольцо головки стопорное
34 75600-8603026 Головка цилиндра
35 75600-8603400-10 Направляющая
36 370х400х20ЕВRТ-ЕСОРUR Уплотнение штоковое S17

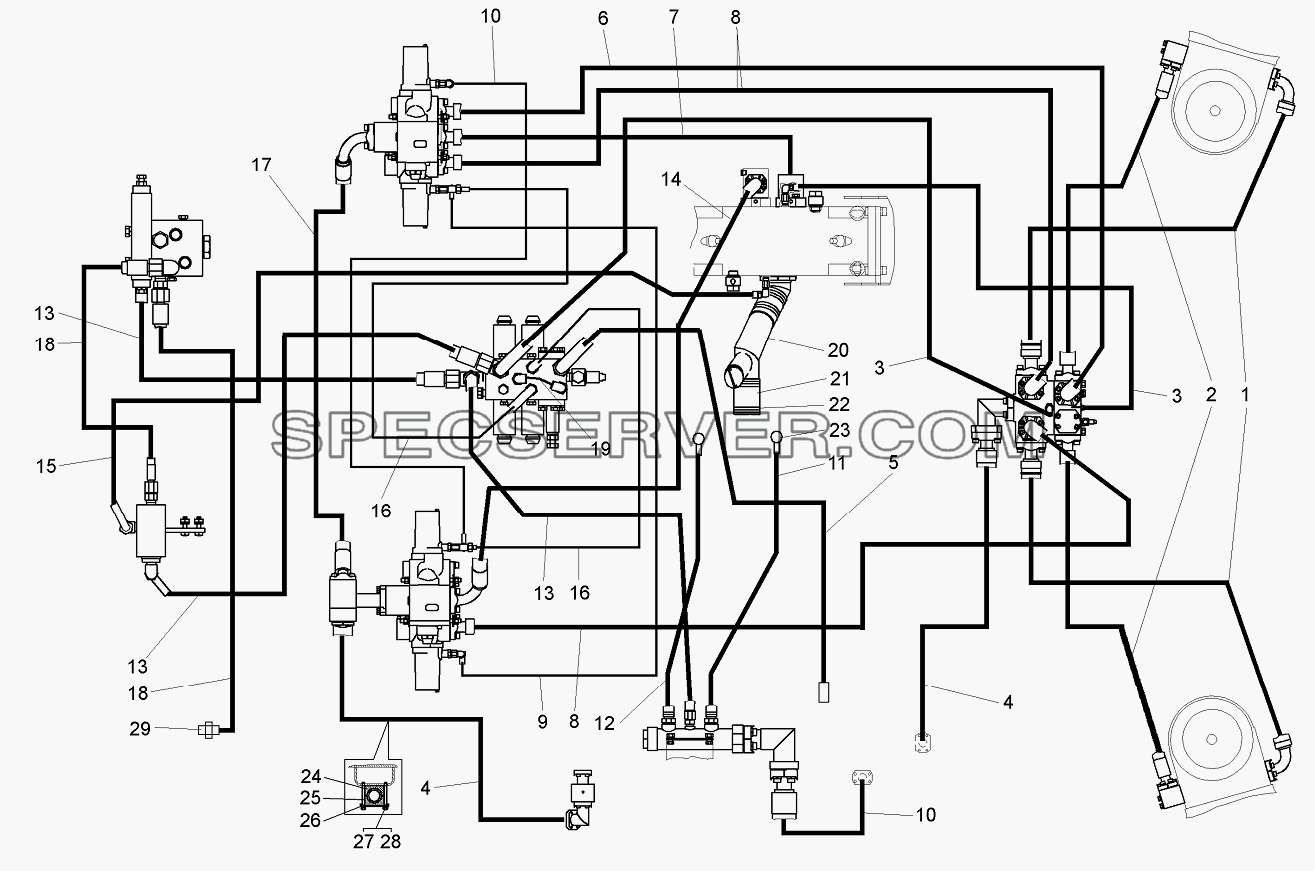

Трубопроводы опрокидывающего механизма 75600-8600005 для БелАЗ-75600 (список запасных частей)

Трубопроводы опрокидывающего механизма 75600-8600005 для БелАЗ-75600 (список запасных частей)

Трубопроводы опрокидывающего механизма 75600-8600005 для БелАЗ-75600 (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 75600-8609814 Рукав высокого давления
2 7823-4617670-10 Рукав высокого давления
3 7555А-8609690 Рукав высокого давления
4 75600-8609380 Рукав высокого давления
5 7513-8609690 Рукав высокого давления
6 7823-4617640 Рукав высокого давления
7 7823-4617730 Рукав высокого давления
8 7823-4617650 Рукав высокого давления
9 7513-8609694 Рукав высокого давления
10 75600-8609381 Рукав высокого давления
11 75600-8609034 Рукав 25х35-16
12 75600-8609028 Рукав 25х35-16
13 7555А-8609680 Рукав высокого давления
14 7823-4617860 Рукав высокого давления
15 7555А-8609686 Рукав высокого давления
16 7513-8609680 Рукав высокого давления
17 7823-4617870 Рукав высокого давления
18 7555А-8609694 Рукав высокого давления
19 7513-8609670 Рукав высокого давления
20 75600-8609036 Труба всасывающая с магнитом
21 7521-1303454 Шланг
22 S130-150/12 Хомут NОRМА ТОRRО
23 75600-8609426 Труба
24 75131-3408262 Вкладыш
25 341038 Шпилька
26 75131-3408264 Пластина
27 250510 Гайка
28 252135 Шайба
29 379473 Ниппель
