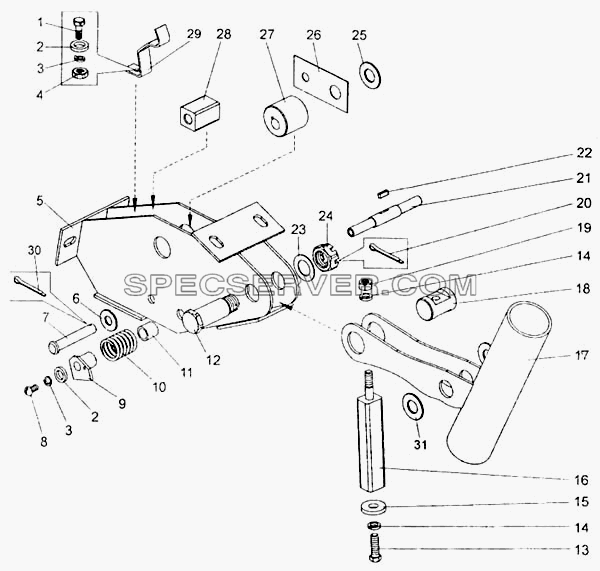

Запчасти: Колонка рулевая с кронштейнами для БелАЗ-7555A

Колонка рулевая с кронштейнами для БелАЗ-7555A (список запасных частей)

Колонка рулевая с кронштейнами для БелАЗ-7555A (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 201418 Болт
2 252037 Шайба
3 252134 Шайба
4 250508 Гайка
5 75481-3444180-20 Кронштейн
6 258038 Шплинт
7 252006 Шайба
8 220103 Винт
9 75481-3444132 Рычаг
10 64221-3444090 Пружина
11 75481-3444057 Втулка
12 75481-3444128 Ось
13 201454 Болт
14 252135 Шайба
15 342515 Шайба
16 75481-3444069 Шток
17 75481-3444010-20 Колонка рулевого управления
18 75481-3444212 Опора
19 250510 Гайка
20 258054 Шплинт 4х32
21 75481-3444127 Ось
22 314003 Шпонка
23 342537 Шайба 18
24 374802 Гайка
25 252017 Шайба
26 75481-3444026 Ограничитель
27 75481-3444119 Втулка
28 75481-3444218-10 Стопор
29 75481-3444057 Втулка
30 260068 Палец
31 342582 Шайба 20

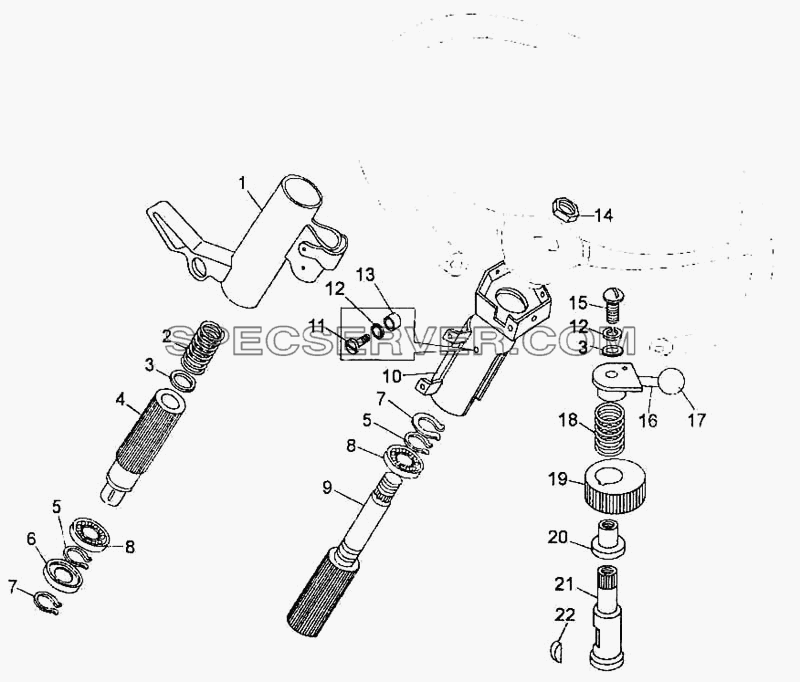

Запчасти: Колонка рулевого управления для БелАЗ-7555A

Колонка рулевого управления для БелАЗ-7555A (список запасных частей)

Колонка рулевого управления для БелАЗ-7555A (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 75481-3444020-20 Труба колонки
2 540-1712184 Пружина
3 252037 Шайба
4 75481-3444033 Вал
5 549А-2118273 Кольцо стопорное
6 75481-3444118 Втулка
7 549А 3841048 Кольцо стопорное
8 7690906 Подшипник
9 75481-3444030 Вал
10 75481-3444150 Кожух
11 224624 Винт
12 252134 Шайба
13 75481-3444065 Кольцо
14 250561 Гайка
15 220103 Винт
16 75481-3444130 Рукоятка
17 540-8101050 Шарик
18 64221-3444090 Пружина
19 75481-3444056 Втулка
20 75481-3444057 Втулка
21 75481-3444126 Ось
22 314003 Шпонка
Запчасти: Вал карданный рулевого управления для БелАЗ-7555A

Вал карданный рулевого управления для БелАЗ-7555A (список запасных частей)

Вал карданный рулевого управления для БелАЗ-7555A (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 258252 Шплинт
2 343800 Шпонка
3 540-3401050-30 Вал шлицевой
4 7555-3401051 Вал кардана
5 252136 Шайба
6 200317 Болт
7 500-3401096-11 Кардан вала
8 540-3401049 Муфта защитная

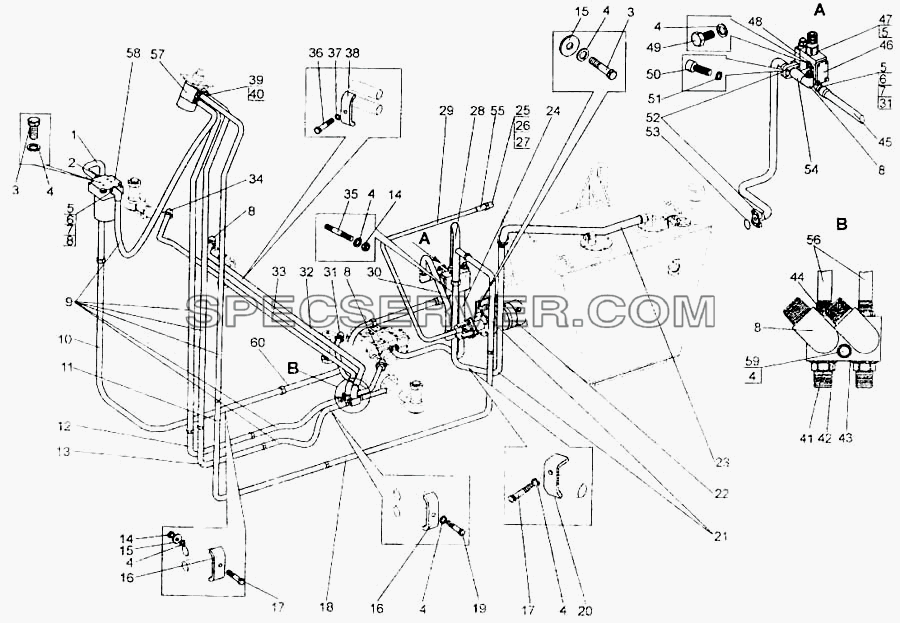

Запчасти: Установка трубопровода рулевого управления для БелАЗ-7555A

Установка трубопровода рулевого управления для БелАЗ-7555A (список запасных частей)

Установка трубопровода рулевого управления для БелАЗ-7555A (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 7545-3408034 Труба нагнетательная первая
2 344837 Штуцер
3 201497 Болт
4 252136 Шайба
5 027-032-30-2-2 Кольцо
6 549А-3408049 Шайба защитная
7 549А-3408048 Кснтргайка М30х2-6Н
8 344435 Угольник (459981645)
9 754051-3408040-10 Шланг
10 754051-8609380 Рукав высокою давления
11 7545-3408071 Труба сливная первая
12 7545-3408110 Трvба нагнетательная правая
13 7545-3408111 Труба нагнетательная левая
14 250512 Гайка
15 252039 Шайба
16 548А-1712495-10 Скоба
17 201509 Болт
18 7545-3408070 Труба сливная вторая
19 200317 Болт
20 548П-1719198 Скоба
21 540-3572130-02 Шланг в сборе
22 7547-3432010 Электродвигатель с насосом
23 7545-3408160 Труба сливная
24 7822-4617810 Рукав высокого давления
25 549Е-1018400 Штуцер
26 020-025-30-2-2 Кольцо
27 376145 Шайба защитная
28 7545-3408400 Труба сливная третья
29 548А-1018421 Шланг
30 751211-8609670 Рукав высокого давления
31 344155 Угольник
32 751211-8609700 Рукав высокого давления
33 751211-8609704 Рукав высокого давления
34 344523 Угольник
35 341003 Шпилька
36 201424 Болт
37 252134 Шайба
38 344662 Скоба
39 344296 Штуцер
40 540-1105226 Шайба
41 344282 Штуцер
42 548А-1018442 Прокладка
43 7555-3408082 Плита соединительная
44 344006 Ниппель
45 754051-8609381 Рукав высокого давления
46 7555-3420200-01 Клапан-регулятор
47 344299 Штуцер
48 75303-3408246 Прижим флянца
49 201502 Болт
50 341347 Винт М10х35 (0034131700)
51 252156 Шайба
52 78202-4617327 Прижим
53 034-040-36-2-2 Кольцо
54 7545-3406330 Клапан
55 344423 Хомут 35
56 751211-8609676 Рукав высокого давления (45364177)
57 ОSРВ 800 ОN Насос-дозатор
58 7555-3442010 Фильтр
59 200319 Болт
60 7545-3406029 Труба нагнетательная вторая

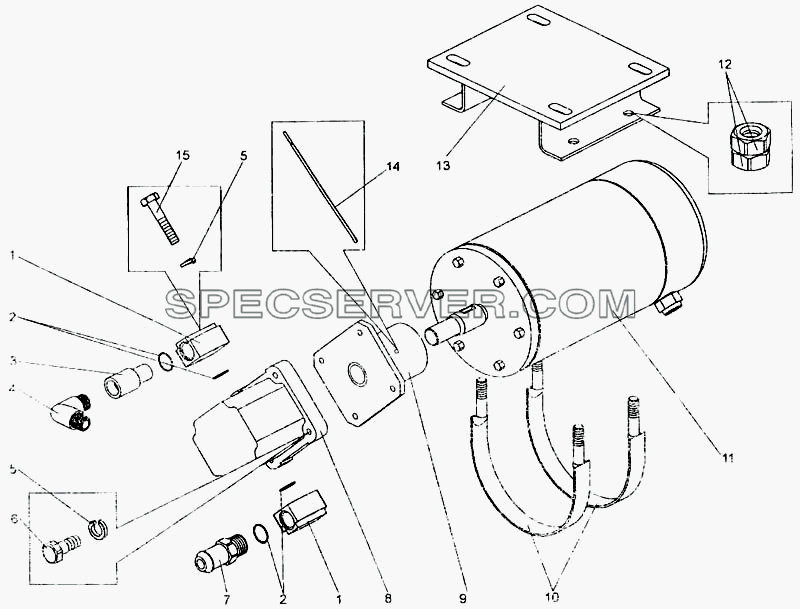

Электродвигатель с насосом для БелАЗ-7555A (список запасных частей)

Электродвигатель с насосом для БелАЗ-7555A (список запасных частей)

Электродвигатель с насосом для БелАЗ-7555A (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 7548-3431014 Фланец
2 016-020-25-2-2 Кольцо
3 75125-3408433 Удлинитель
4 344135 Угольник
5 252134 Шайба
6 201422 Болт
7 344881 Штуцер
8 НШ-6-3 Л Насос
9 7547-3432016 Муфта
10 7547-3432110 Хомут крепления электродвигателя
11 5602-3780000 Двигатель постоянного тока
12 250512 Гайка
13 7547-3432040 Кронштейн дублирующего привода
14 258027 Шплинт 2,5х32
15 200215 Болт

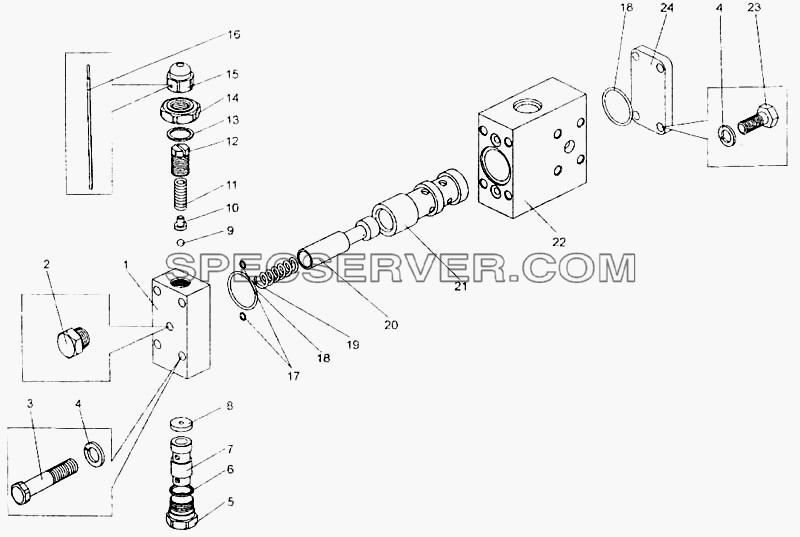

Кран-регулятор для БелАЗ-7555A (список запасных частей)

Кран-регулятор для БелАЗ-7555A (список запасных частей)

Кран-регулятор для БелАЗ-7555A (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 7555-3420205-10 Корпус
2 262541 Пробка
3 2000319 Болт
4 252136 Шайба
5 7548-3406214 Заглушка
6 025-030-30-2-2 Кольцо
7 7555-3420249 Крышка
8 7548-3406216 Седло
9 7,938-60+50 Шарик
10 7548-3406228 Сухарь
11 540-3405034 Пружина
12 540-3405084 Винт регулировочный
13 540-1105226 Шайба
14 342369 Гайка
15 540-3405083 Колпак предохранительного клапана
16 258223 Шплинт 0,8х125
17 012-016-25-2-2 Кольцо
18 045-050-30-2-2 Кольцо
19 7548-1712324 Пружина
20 7555-3420208 Золотник
21 7555-3420206 Гильза
21 7555-3420222 Крышка
22 7555-3420204-10 Корпус
23 201497 Болт
