Запчасти: Коробка передач. Установка маслозаборника и полнопоточного фильтра для БелАЗ-7555A

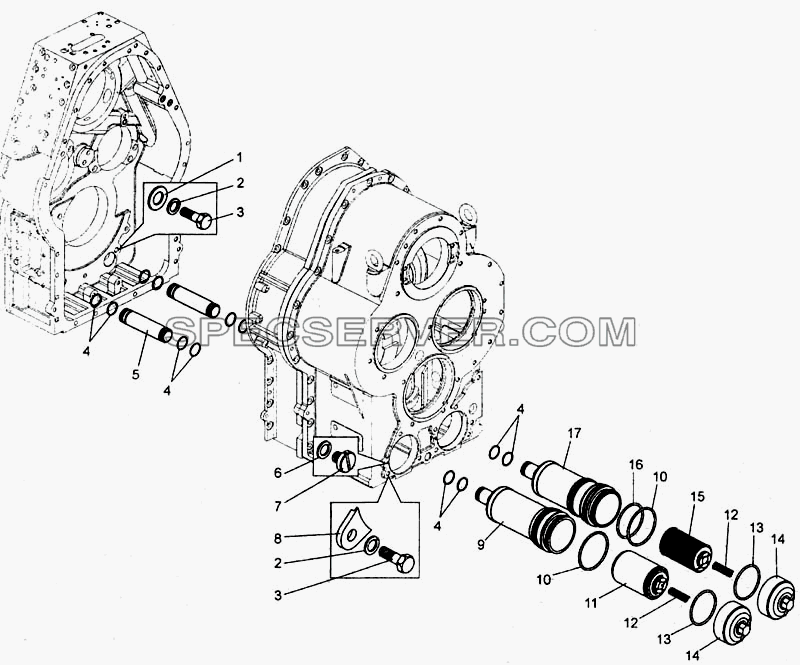

Коробка передач. Установка маслозаборника и полнопоточного фильтра для БелАЗ-7555A (список запасных частей)

Коробка передач. Установка маслозаборника и полнопоточного фильтра для БелАЗ-7555A (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 252045 Шайба
2 252137 Шайба
3 201538 Болт
4 040-045-25-2-2 Кольцо
5 75551-1704342 Патрубок
6 252134 Шайба
7 224622 Винт
8 7548-1704486 Прижим
9 75551-1704310 Корпус маслозаборника
10 120-126-36-2-2 Кольцо
11 7548-1704360-10 Элемент фильтрующий в сборе
12 540-8402532 Пружина застежки
13 115-125-58-2-2 Кольцо
14 7548-1704388-01 Крышка
15 7548-1704450 Элемент фильтрующий в сборе
16 114-120-36-2-2 Кольцо
17 75551-1704410 Корпус полнопоточного фильтра
Запчасти: Коробка передач. Установка механизма управления гидромеханической передачей и золотниковой коробки для БелАЗ-7555A

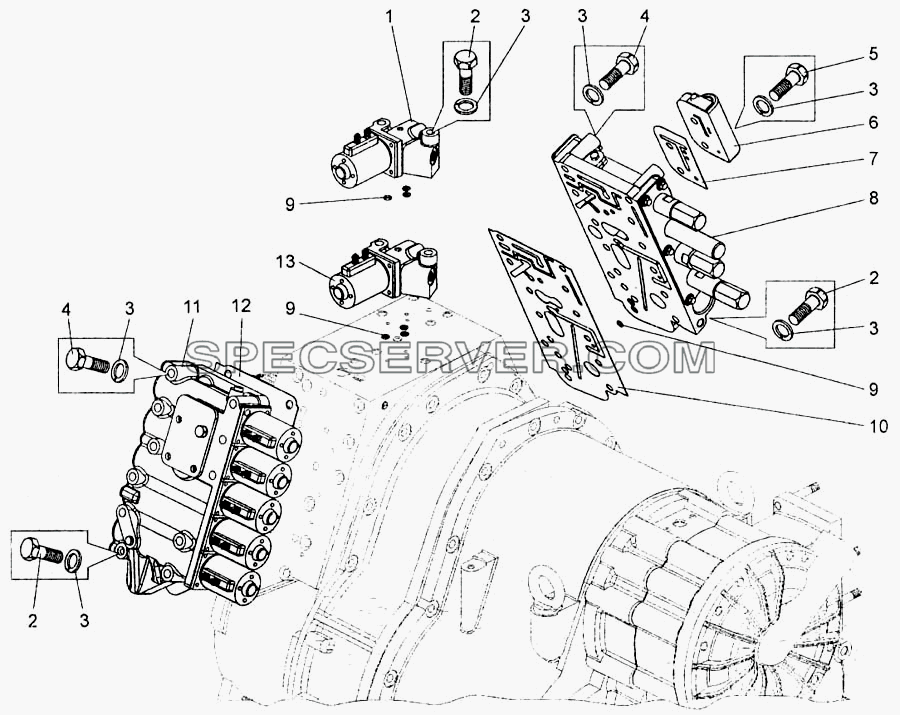

Коробка передач. Установка механизма управления гидромеханической передачей и золотниковой коробки для БелАЗ-7555A (список запасных частей)

Коробка передач. Установка механизма управления гидромеханической передачей и золотниковой коробки для БелАЗ-7555A (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 7555-3573010 Механизм привода управления тормозом замедлителем
2 206590 Болт
3 252137 Шайба
4 340321 Болт
5 340328 Болт
6 7548-1712380 Клапан корректирующий
7 7555-1712396 Прокладка
8 75551-1712210 Коробка золотниковая
9 008-012-25-2-2 Кольцо
10 75551-1712342 Прокладка корпуса золотников
11 75551-1712410 Механизм управления гидромеханической передачей
12 7548-1712458-10 Прокладка
13 7555-1705010 Механизм блокировки гидротрансформатора
Запчасти: Коробка передач. Картер, установка первичного вала и тормоза замедлителя для БелАЗ-7555A

Коробка передач. Картер, установка первичного вала и тормоза замедлителя для БелАЗ-7555A (список запасных частей)

Коробка передач. Картер, установка первичного вала и тормоза замедлителя для БелАЗ-7555A (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 12316КМ Подшипник
2 75551-1701374 Втулка
3 6-116Л Подшипник
4 7548-1767078 Кольцо распорное
5 540-1701204 Кольцо
6 75551-1701530 Шестерня третьей передачи ведущая
7 75551-1701212 Втулка подвода смазки
8 75551-1711500 Фрикцион первой передачи
9 75551-1701426 Втулка
10 7548-1701375 Кольцо
11 75551-1701520 Шестерня второй передачи ведущая
12 75551-1701211 Втулка подвода смазки
13 75551-1701406 Втулка
14 75551-1701330 Вал первичный
15 75551-1701208 Кольцо распорное
16 316 Подшипник
17 549-2405442 Кольцо
18 7548-1701398 Скоба замковая
19 540-1709096-10 Скоба замковая
20 342765 Пластина
21 201495 Болт
22 75551-1701494 Прокладка промежуточного картера
23 252007 Шайба
23 258088 Шплинт
24 200367 Болт
25 252137 Шайба
26 75551-1701310-20 Картер коробки передач
27 75551-1701582 Шестерня ведущая
29 341061 Шпилька
30 250514 Гайка
31 75551-1701305 Картер промежуточный
32 7548-1701317 Прокладка нижняя
33 7548-1701318 Прокладка правая
34 7548-1701319 Прокладка левая
35 75551-1701320 Картер гидромеханической передачи
36 7548-1709150-11 Ступица гидротрансформатора в сборе
37 342773 Пластина стопорная
38 201540 Болт
39 75551-1701496 Прокладка крышки шестерни
40 012-016-25-2-2 Кольцо
41 200379 Болт
42 75551-1701490-10 Крышка шестерен привода реверсивного вала
43 7555-3572018 Прокладка корпуса
44 75551-3572010 Корпус тормоза замедлителя
45 7555-3572116 Втулка в сборе
46 7555-3572126 Распорка
47 75551-3572140 Ротор в сборе
48 7548-1701378 Шайба
49 375110 Гайка
50 7555-3572158 Прокладка крышки
51 7555-3572152 Крышка
52 341076 Шпилька
53 030-035-25-2-2 Кольцо
54 7548-1712996 Заглушка
55 341062 Шпилька
56 019-023-25-2-2 Кольцо

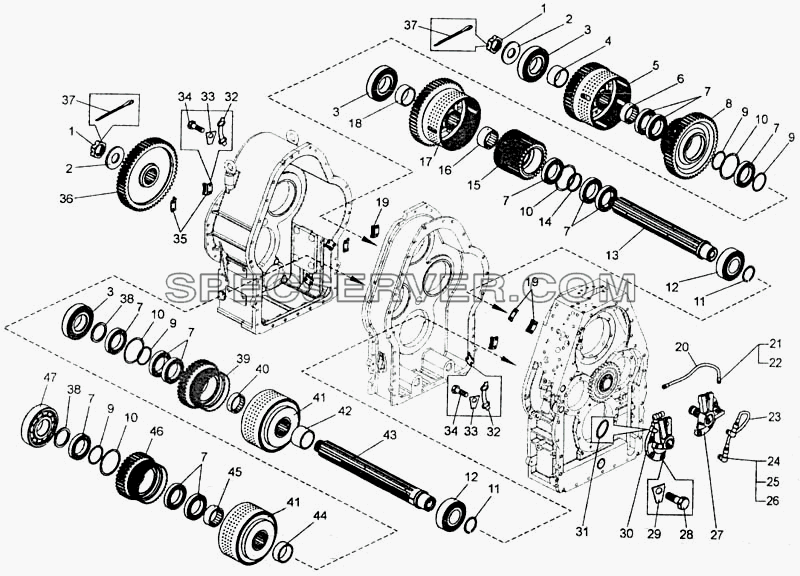

Коробка передач. Установка реверсивного и диапазонного валов для БелАЗ-7555A (список запасных частей)

Коробка передач. Установка реверсивного и диапазонного валов для БелАЗ-7555A (список запасных частей)

Коробка передач. Установка реверсивного и диапазонного валов для БелАЗ-7555A (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 375110 Гайка
2 7548-1701378 Шайба
3 12316КМ Подшипник
4 75551-1701428 Втулка
5 75551-1711700-01 Фрикцион повышающего диапазона
6 75551-1701212 Втулка подвода смазки
7 6-116Л Подшипник
8 75551-1701560 Шестерня повышающего диапазона ведущая
9 7548-1767078 Кольцо распорное
10 540-1701204 Кольцо
11 548-2405029 Кольцо
12 53614 Подшипник
13 75551-1701400 Вал диапазонный
14 540-1701216 Втулка
15 75551-1701550 Шестерня понижающего диапазона ведущая
16 75551-1701213 Втулка подвода смазки
17 75551-1711600-01 Фрикцион понижающего диапазона
18 75551-1701456 Втулка
19 7548-1701398 Скоба замковая
20 7548-1712642 Трубка смазки
21 344810 Гайка накидная
22 314802 Муфта
23 7548-1712662 Труба
24 379225 Гайка
25 379275 Муфта
26 379623 Угольник
27 7548-1701380-01 Крышка диапазонного вала в сборе
28 200367 Болт
29 342773 Пластина стопорная
30 7548-1701430-10 Крышка реверсивного вала
31 019-023-25-2-2 Кольцо
32 540-1709096-10 Скоба замковая
33 342765 Пластина
34 201495 Болт
35 75551-1701398 Скоба крепления подшипника
36 75551-1701588 Шестерня реверсивного вала ведомая
37 258088 Шплинт
38 7548-1701375 Кольцо
39 75551-1701520 Шестерня второй передачи ведущая
40 75551-1701211 Втулка подвода смазки
41 75551-1711500 Фрикцион первой передачи
42 75551-1701474 Втулка упорная
43 75551-1701450 Вал реверсивный
44 75551-1701426 Втулка
45 75551-1701216 Втулка подвода смазки
46 75551-1701510 Шестерня первой передачи ведущая
47 32416 Подшипник
Диск нажимной для БелАЗ-7555A (список запасных частей)

Диск нажимной для БелАЗ-7555A (список запасных частей)

Диск нажимной для БелАЗ-7555A (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 7548-1711425 Диск нажимной
2 377625 Штифт
Установка гидромеханической передачи для БелАЗ-7555A (список запасных частей)

Установка гидромеханической передачи для БелАЗ-7555A (список запасных частей)

Установка гидромеханической передачи для БелАЗ-7555A (список запасных частей)

Таблица запасных частей







Номер детали Наименование запчасти
1 7548-1712696 Экран электромагнитов
2 7556-1700004 Передача гидромеханическая
3 343532 Штифт
4 7548-1001420 Амортизатор нижний
5 7548-1001428 Прокладка регулировочная
6 374625 Гайка
7 252016 Шайба
8 252046 Шайба
9 340407 Болт
10 258040 Шплинт
