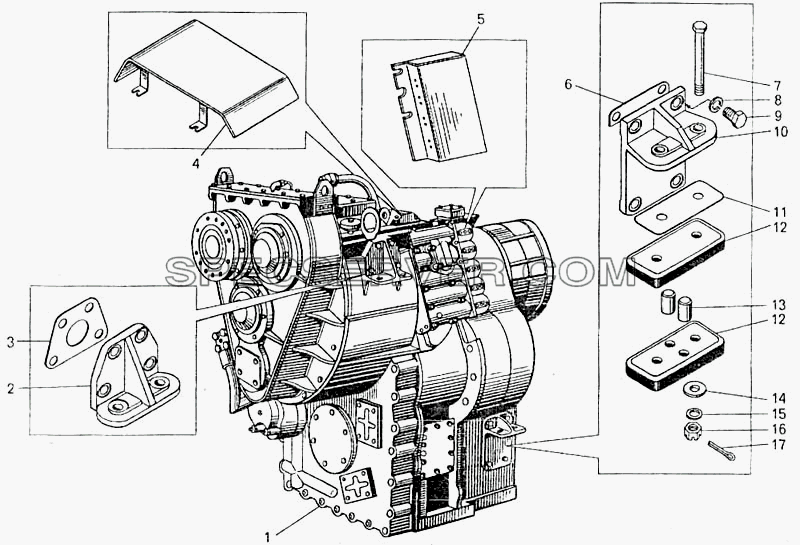

№		Номер детали	Наименование запчасти
1		7547-1700004-01	Передача гидромеханическая в сборе
2		7548-1715272	Кронштейн
3		7548-1715276	Прокладка
4		7548-1712690-01	Кожух защитный
5		7548-1712696	Экран электромагнитов
6		540-1715032	Прокладка
7		340407	Болт
8		252139	Шайба
9		202119	Болт
10		540-1715030	Кронштейн
11		7548-1001428	Прокладка регулировочная
12		7548-1001420	Амортизатор нижний
13		343532	Штифт
14		252046	Шайба
15		252016	Шайба
16		374625	Гайка
17		258040	Шплинт

Гидромеханическая передача. Согласующая передача и гидротрансформатор с коробкой передач для БелАЗ-7547 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		250514	Гайка
2		252137	Шайба
3		341076	Шпилька
4		7555-1704010-11	Насос масляный передний
5		050-055-30-2-3	Кольцо
6		040-045-30-2-3	Кольцо
7		549А-4202179	Кольцо
8		7548-1731071-20	Втулка шлицевая
9		7548-1704134	Втулка
10		080-090-58-2-3	Кольцо
11		530-3406018	Прокладка насоса
12		7548-1731019	Прокладка нижняя
13		7548-1731002	Редуктор согласующий
14		7548-1712652	Переходник
15		262531	Пробка
16		7548-1712654	Трубка смазки
17		344810	Гайка накидная
18		314802	Муфта
19		379053	Угольник
20		201511	Болт
21		252136	Шайба
22		548А-1104696-01	Прокладка
23		344611	Кляммер
24		7548-1731018-10	Прокладка верхняя
25		029-035-36-2-3	Кольцо
26		7548-1704620-10	Труба нагнетательная
27		7548-1704634	Фланец
28		034-040-36-2-3	Кольцо
29		540А-3519190-01	Сапун в сборе
30		540А-3519202	Крышка
31		Д65-1002294	Элемент фильтрующий
32		540А-3519192	Корпус сапуна
33		262532	Пробка

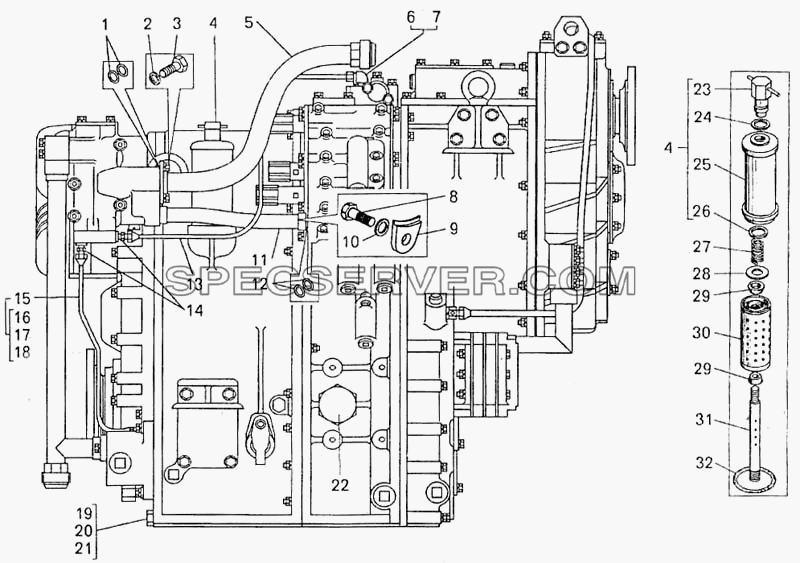

Гидромеханическая передача. Фильтр тонкой очистки и трубопроводы тормоза-замедлителя для БелАЗ-7547 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		040-045-30-2-3	Кольцо
2		252136	Шайба
3		201497	Болт
4		7548-1704510	Корпус фильтра
5		7548-3572240	Трубопровод
6		7806-1712918	Переходник
7		341529	Угольник
8		201538	Болт
9		7548-1704466	Прижим
10		252137	Шайба
11		7548-1712620	Трубопровод
12		034-040-36-2-3	Кольцо
13		7548-3573272	Трубопровод
14		314612	Ниппель
15		7548-3573280	Трубка в сборе
16		7548-3573282	Трубопровод
17		314802	Муфта
18		344810	Гайка накидная
19		262541	Пробка
20		540-1701774	Пробка
21		020-025-30-2-3	Кольцо
22		344375	Пробка
23		6411-1704480	Гайка
24		540-2917342	Прокладка
25		7548-1704520	Кожух фильтра
26		540-1712194	Кольцо
27		540-8607028	Пружина
28		525-1001039	Шайба
29		7548-1704547-10	Уплотнитель
30		412-1-06-УХЛ	Элемент фильтрующий
31		7548-1704544	Шпилька
32		080-090-58-2-3	Кольцо

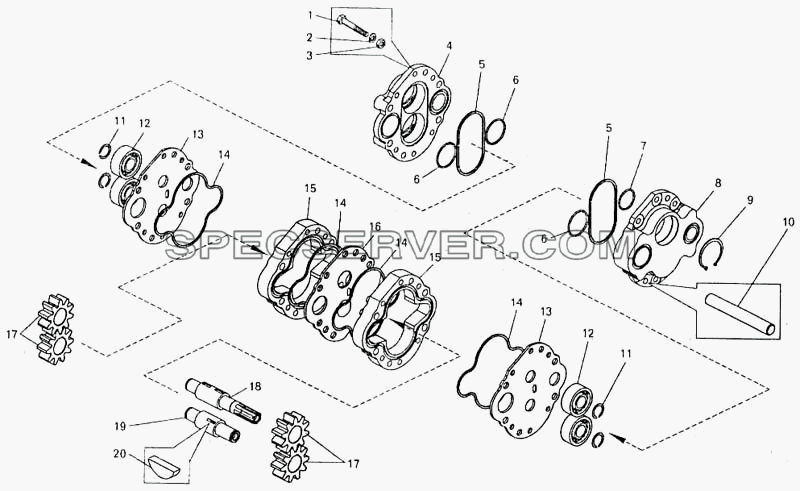

Насос масляный передний для БелАЗ-7547 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		340247	Болт
2		252136	Шайба
3		250512	Гайка
4		7555-1704024-10	Крышка второй секции насоса
5		114-120-36-2-2	Кольцо
6		050-055-30-2-2	Кольцо
7		040-045-30-2-2	Кольцо
8		7555-1704022-10	Крышка первой секции насоса
9		540С-1308038	Кольцо
10		343572	Штифт
11		540-1712194	Кольцо
12		7032605КМ	Подшипник
13		7555-1704028	Пластина торцового уплотнения
14		165-170-36-2-2	Кольцо
15		7555-1704014-10	Корпус насоса
16		7548-1704042	Пластина промежуточная
17		7548-1704030	Шестерня
18		7548-1704034-01	Валик ведущий
19		7548-1704036	Валик ведомый
20		343800	Шпонка

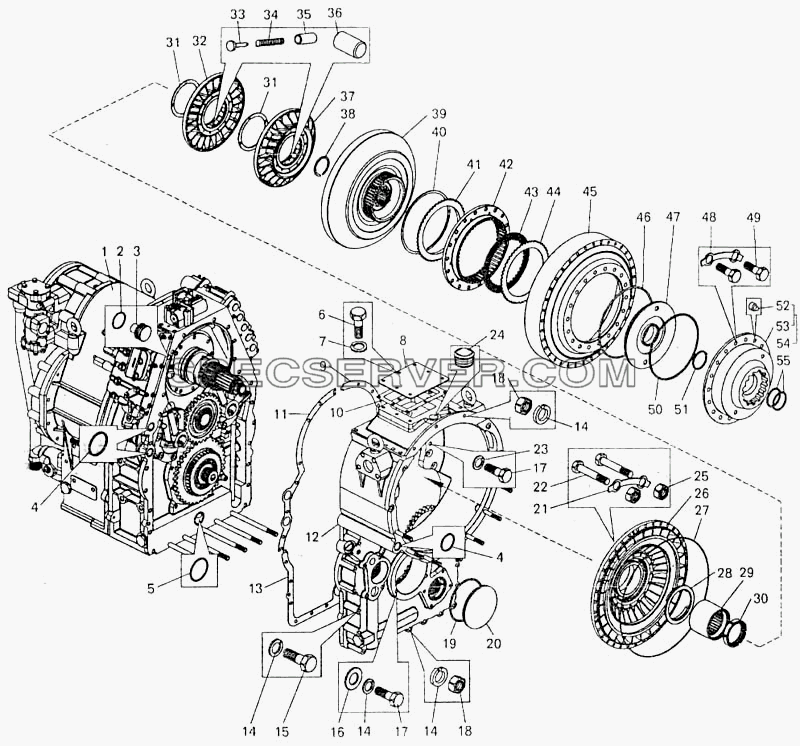

Гидротрансформатор с коробкой передач для БелАЗ-7547 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		7548-1709250	Кожух с насосным колесом 8 сборе
1		7547-1701002	Коробка передач
2		014-018-25-2-2	Кольцо
3		7548-1712528	Крышка
4		029-035-36-2-2	Кольцо
5		050-055-30-2-2	Кольцо
6		201495	Болт
7		252136	Шайба
8		7548-1709392	Крышка люка
9		7548-1709045	Прокладка
10		7548-1709394	Прокладка
11		7548-1709046	Прокладка
12		7548-1709020-20	Картер гидротрансформатора с приводом насосов
13		7548-1709047	Прокладка
14		252137	Шайба
15		340472	Болт
16		252045	Шайба
17		201540	Болт
18		250514	Гайка
19		165-170-36-2-2	Кольцо
20		7548-1709027-10	Крышка картера
21		548А-1709096	Пластина стопорная
22		340236	Болт М10х110 (34023600)
23		342763	Шайба
24		262522	Пробка
25		250512	Гайка
26		7548-1709030	Колесо насоса
27		540-1709094-01	Кольцо уплотнительное
28		7548-1709230	Кольцо
29		7548-1709202	Ступица реакторов
30		548А-1709132	Гайка
31		548А-1709178	Шайба плавающая
32		548А-1709210	Колесо второго реактора в сборе
33		548А-1709127	Стержень
34		548А-1709125	Пружина
35		548А-1709126	Толкатель
36		БIV12,5х22Н	Ролик
37		548А-1709110	Колесо первого реактора в сборе
38		548-2405029	Кольцо
39		7548-1709080	Колесо турбины
40		7548-1711462	Кольцо
41		531-4202360-10	Диск упорный
42		7548-1709312	Ступица
43		7548-1711484	Диск ведомый
44		7548-1711482	Диск ведущий
45		7548-1709074	Кожух
46		295-305-58-2-2	Кольцо
47		7548-1709314	Поршень
48		7548-1709168	Пластина стопорная
49		340281	Болт
50		7548-1709324	Кольцо
51		540-1701326-01	Кольцо уплотнительное
52		7548-1709186	Стержень
53		7548-1709184	Барабан фрикциона
54		7548-1709178	Барабан фрикциона
55		070-075-30-2-2	Кольцо

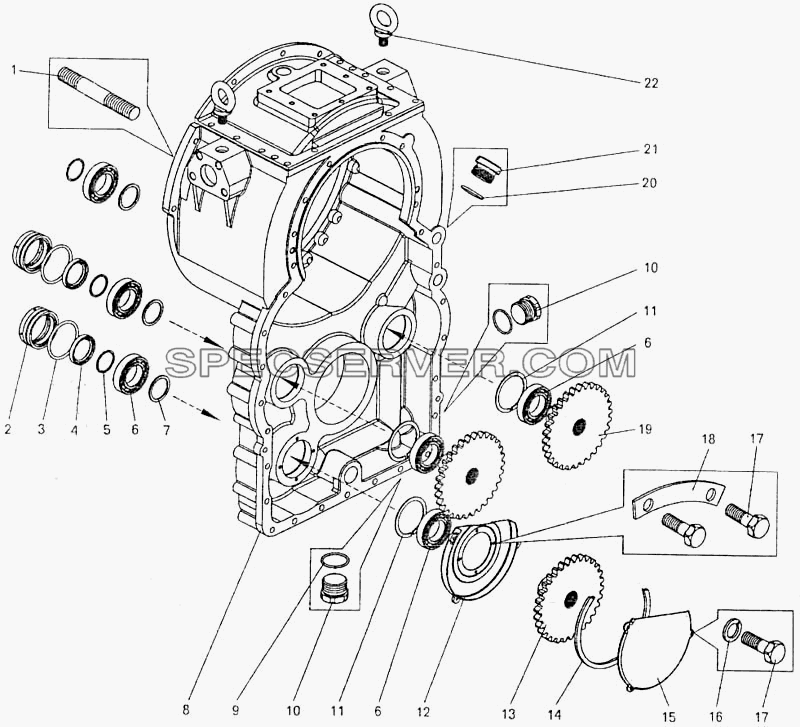

Картер гидротрансформатора в сборе для БелАЗ-7547 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		341069	Шпилька
2		7548-1767082	Втулка
3		080-090-58-2-3	Кольцо
4		1.2-50х70-3	Манжета
5		549-3401539	Кольцо
6		210АК	Подшипник
7		7548-1767038	Кольцо распорное
8		7548-1709021-10	Картер гидротрансформатора в сборе
9		0-10-045-30-2-3	Кольцо
10		344373	Пробка
11		6411-2907459	Кольцо опорное
12		7548-1767061	Кожух
13		7548-1767053	Шестерня
14		7548-1767068	Уплотнитель
15		7548-1767065	Крышка
16		252134	Шайба
17		201418	Болт
18		7548-1767076	Пластина
19		7548-1767056-10	Шестерня
20		030-035-30-2-3	Кольцо
21		7548-1712996	Заглушка
22		7548-1701698	Рым-болт
