Maintenance Knowledge 6-9



Notes:

Specification for “harsh service condition” only applies to a car used in a harsh service condition. Severe usage condition
includes the following items:


1.  Drive in dusty area or coastal area or the car is often exposed to salty air;

2.  Drive on bumpy, watery or mountainous road;

3.  Drive in a cold area;

4.  Drive in a cold season or the engine idles for a long time or the car often travels for a short-distance trip;

5.  Frequently use brake and slam the brake;

6.  Serve as towing the vehicle;

7.  Serve as taxi or commercial the vehicle;

8.  Driving time in crowded traffic exceeds 50% of total driving time at a temperature above 32  ℃;

9.  Driving time at a speed of 120 km/h or more exceeds 50% of total driving time at a temperature above 30  ℃;

10.    Overload driving.





L3

Owner’s Manual





Maintenance Knowledge 6-10



L3

Owner’s Manual





Preface 7-1





Chapter 7

Section 1

Self-Maintenance

Preface



Appearance of the Engine Compartment .................................. 7-2

Fuse Layout   ............................................................................ 7-3

Precautions for Self-Maintenance ............................................. 7-3

Positioning of the Jack   ............................................................ 7-5





L3

Owner’s Manual





Preface 7-2

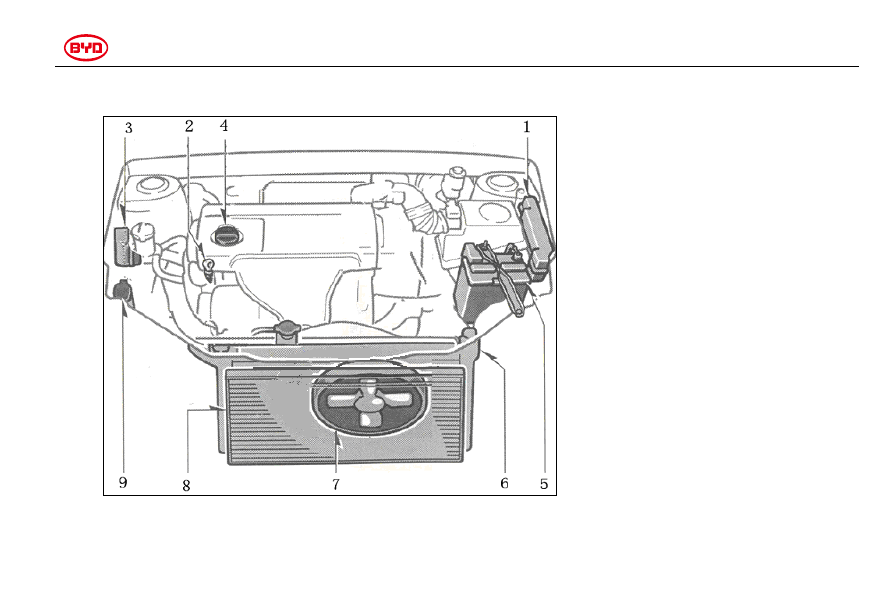

Appearance of the Engine Compartment




1.  Assembly of distribution box



2.  Oil Dipstick for the engine oil level

3.  Overflowing  kettle  of  the  engine

cooling fluid

4.  Engine oil filler cap

5.  The storage battery

6.  Radiator

7.  Electric the cooling fan

8.  Condenser

9.  Windshield glass cleaner reservoir







L3

Owner’s Manual





Preface 7-3

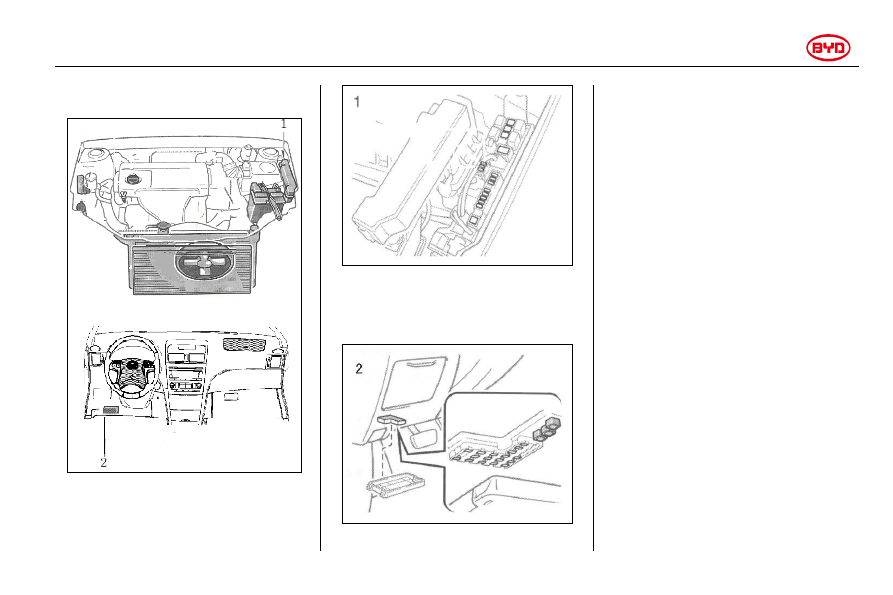

Fuse Layout















For  electric  components  protected  by
various fuses, please refer to Chapter 8
“fuse and relay”.







Precautions for Self-Maintenance

If  you  perform  maintenance  by
yourself, please follow the procedure
specified in this chapter.

Please note that incorrect or incomplete
maintenance

will

cause

operation

problem.

This chapter only gives a description for
simple  maintenance  which  you  can
perform  by  yourself.  As  stated  in
Chapter  6,  some  maintenance  item
must  be  performed  by  a  qualified
technician with dedicated tools.

Please take extra care when performing
in  order  to  prevent  injury  accident.
Please  follow  these  precautions  which
require extra attention.




L3

Owner’s Manual





Preface 7-4





FRIENDLY TIPS

●

While  the  engine  is  running,
please  keep  your  hands,  clothes
and  tools  away  from  fan  and
transmission belt of the engine in
operation.  (It  is  better to  take  off
your ring, watch or necktie.)

●

When  a  car  has  just  completed
travelling,  the  temperature  of  its
engine compartment is very high,
including  the  engine,  radiator,
exhaust  pipe,  power  steering
fluid  reservoir  and  spark  plug
cover.  Please  take  care  and  do
not  touch  it.  The  temperature  of
the  engine  oil,  liquid  and  spark
plug is also very high.

●

If the engine temperature is high,
do  not  remove  radiator  cap  or
loosen discharging plug to avoid
scorching.

●

Do  not  leave  paper,  cloth  or
anything  inflammable  in  the
engine compartment.

●

Before  working  on  electric  the
cooling  fan  or  radiator  guard,
please  confirm  that  the  ignition
switch  is  turned  off.  When
turning  on  the  ignition  switch,  if

the

engine

cooling

fluid

temperature  rises  and/or  the  air
conditioner  is  turned  on,  the
electric  the  cooling  fan  of  the
engine

will

start

running

automatically.

●

Do  not  smoke  a  cigarette  near
the  fuel  tank  or  the  storage
battery in order to avoid spark or
flame, which might cause fire.

●    When  handling  the  battery,  be

sure  to  be  particularly  careful
because  the  battery  contains
sulfuric  acid  (electrolyte)  which
is

highly

poisonous

and

corrosive.

●

When  the  car  is  jacked  up  only
by  the  body  jack,    no  people  is
permitted  to  stay  under  the  car.
Be sure to support the car with a
motorcar jack or other firm strut.

●

Whether you work on or under a
car,  be  sure  to  wear  a  pair  of
goggle  to  prevent  yourself  from
the  dropping  or  falling  objects
and splashing liquid.

●

Used  the  engine  oil  contains
potential  pollutant,  which  might
cause  skin  inflammation  or  skin
cancer.  Please  take  care  not  to

contact these types of the engine
oil  for  a  long  time  or  frequently.
Please use soap and clean water
to  clean  used  the  engine  oil
stained on your skin.

●

Do not put away the engine oil in
a place which is within the reach
of a child.

●

Use

–

a

-

safe

-

and

environment-friendly  method  to
handle  used  the  engine  oil  and
filter.  Do  not  dispose  used  the
engine oil and filter together with
household  garbage,  into  sewer
or  onto  ground.  For  recycle  or
disposal  method,  please  consult
BYD authorized service station.

●    As  braking  fluid  might  damage

your eye and paint surface, please
take care when filling braking fluid.
If the fluid splashes into your eyes,
please  wash  your  eyes  with  clean
water immediately. If your eyes still
feel  uncomfortable,  please  go  to
the hospital for examination.






L3

Owner’s Manual





Preface 7-5





NOTES

●

Please  note  that  the  storage
battery  and  ignition  oil  have
strong  current  or  high  voltage.
Please  take  care  of  short  circuit
caused by an accident.

●

If cooling fluid flows over, please
wash it off with water in order not
to damage parts or paint surface.

●

Do not have dirty objects or other
objects  fall  into  spark  plug
orifice.

●

Do  not  lift  the  external  electrode
of  spark  plug  on  the  central
electrode side.

●

You  can  only  use  spark  plug  of
specified  type.  Other  types  of
spark  plug  might  damage  the
engine,  lose  performance  or
generate radio interference.

●

Do  not  fill  too  much  power
steering

fluid.

The

power

steering  fluid  level  should  be
between MIN and MAX.

●

If braking fluid flows over, please
wash it off with water in order not
to damage parts or paint surface.

●

Do not drive the car while the air
filter  is  removed.  Otherwise,  the

engine

might

be

worn

excessively  and  backfire  might
cause

fire

in

the

engine

compartment.

●

Please  take  care  not  to  scrape
glass surface with the wiper.

●

When  closing  the  engine  hood,
check  whether  there  is  any  tool,
cloth  or  other  object  left  in  the
engine compartment.



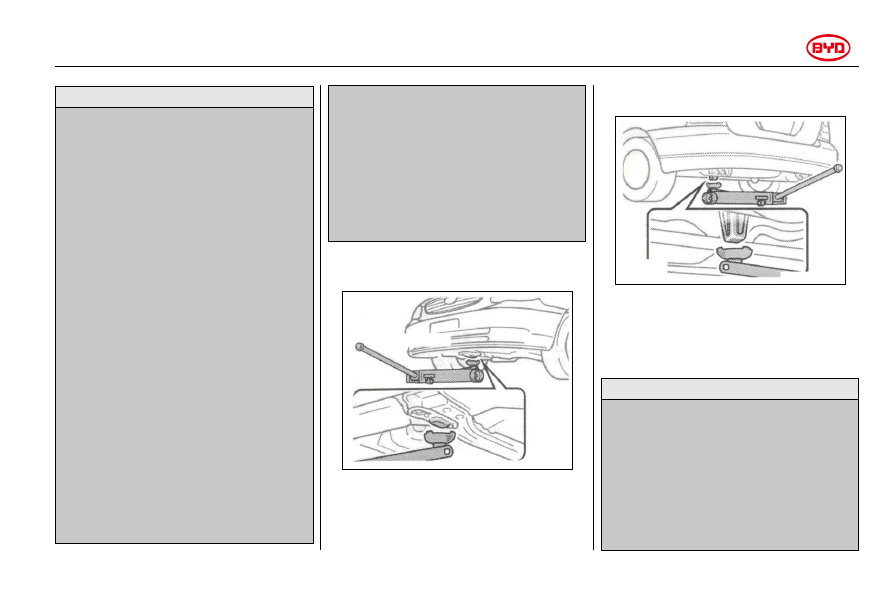

Positioning of the Jack




Front





Rear

To lift a car with jack, please place the
jack at a proper position.


FRIENDLY TIPS

While lifting it up, please observe the
following  regulation  to  reduce  injury
risk.

●

Do

not

inhale

waste

gas

exhausted

from

the

engine.

Waste

gas

contains

carbon

monoxide,  which  is  a  colorless
and odorless gas. It might cause
consciousness  loss  and  even
death.



L3

Owner’s Manual





Preface 7-6



●

Do  not  place  any  part  of  your
body  under  the  car  lifted  by  the
jack.  Otherwise,  it  might  cause
injury.

●

While  the  car  is  lifted  by  a  jack,
do  not  start  or  operate  the
engine.

●

Please  park  the  car  on  a  flat
ground  and  confirm  that  the
parking  control  mechanism  is
pulled  up.  If  necessary,  please
baffle  the  wheel  on  the  opposite
side of the lifting point.

●

Be  sure  to  place  the  jack  at  a
proper  lifting  point.  Improper
position  of

the

jack  might

damage the car. If the car falls off
the jack, it might cause injury.

●

When  the  car  is  supported  by
jack only, do not crawl under the
car.  Please  use  car  supporting
bracket.

●

Do not lift the car while someone
stays in the car.

●

While  raising  the  car,  do  not
place  anything  on  or  under  the
jack.



NOTES

Be  sure  to  place  the  jack  properly.
Otherwise, it might damage the car.





L3

Owner’s Manual





Engine and Chassis 7-7





Chapter 7



Section 2

Self-Maintenance

Engine and Chassis



Check the Engine Oil Level ....................................................... 7-8

Check the Fluid Level of the Transmission ............................... 7-10

Check the Engine Coolant Level ............................................... 7-11

Check Radiator and Condenser ................................................ 7-12

Check Tire Pressure ................................................................. 7-12

Check and Replace Tire ............................................................ 7-13

Replace Tire .............................................................................. 7-14

Exchange Tire ........................................................................... 7-15

Notes on Aluminum Tire ............................................................ 7-16





L3

Owner’s Manual







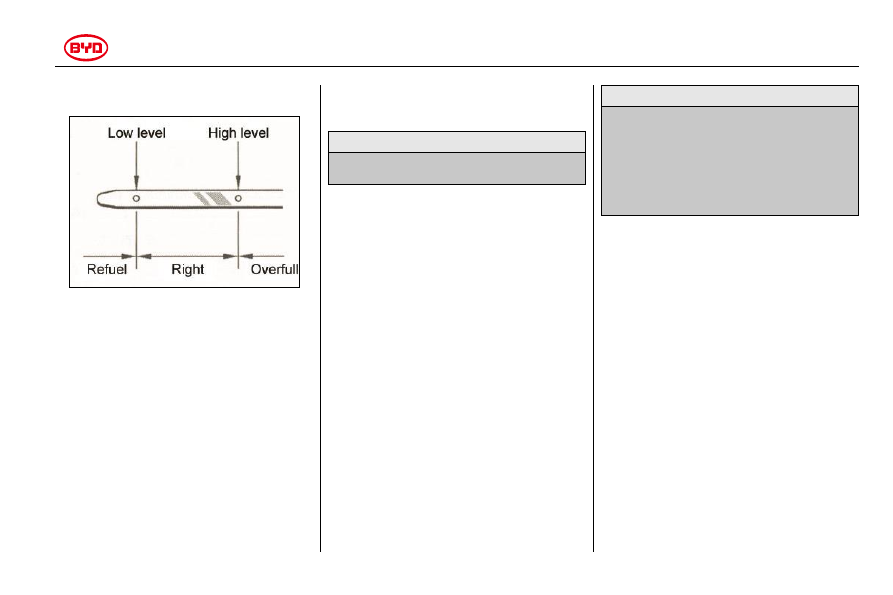

Check the Engine Oil Level





While  the  engine  is  in  working
temperature, please turn off the engine
and check oil level with oil dip rod.

1.  In  order  to  obtain  a  correct  reading,
please  park  your  car  on  flat  ground.
Please  wait  for  a  few  minutes  after
turning off the engine until the engine oil
collects at the bottom of the engine.

2. Pull out oil Dipstick and place a piece
of cloth at its end and clean it.

3. Insert Oil Dipstick again. Please insert
it to the end. Otherwise, the indication is
not accurate.

4. Pull out oil Dipstick and place a piece
of cloth at its end and check oil level.


NOTES

Do  not  dip  the  engine  oil  onto  the
vehicle parts.

If  oil  level  is  lower  or  slightly  higher
than  low  oil  level,  please  fill  the
engine  oil  of  the  same  type  into  the
engine.

Remove  the  engine  oil  cap,  fill  small
quantity of the engine oil every time and
check oil dip rod. It is recommended that
you use funnel to fill the engine oil.

The appropriate quantity of required the
engine oil is between low level and high
level for reference.

When  oil  level  reaches  normal  scope,
please  install  filling  cap  and  fasten  it
manually.






NOTES

●

Do not dip the engine oil onto the
vehicle parts.

●

Do  not  add  too  much  fuel.
Otherwise,  the  engine  might  be
damaged.

●

After  adding  fuel,  please  check
oil level on oil Dipstick again.


Selection of the engine oil

Please  use  lubricant  approved  by  BYD
authorized  service  station  or  the
equivalent  in  compliance  with  the
following class and viscosity.

Class of gasoline the engine oil:

SAE 5W

—30  above -30  ℃


SAE 15W

—40  above -15  ℃


API class, SG level or above.

Quantity: 3L

Recommended

the

engine

oil

viscosity (SAE):



L3

Owner’s Manual





Engine and Chassis 7-9






If  the  engine  oil  of  SAE  10W-30  or
higher viscosity in very cold weather,
it  is  difficult  to  start  the  engine.
Therefore,  it  is  recommended  to  use
SAE 5W-30 the engine oil.








API classification mark





ILSAC certificate mark

Engine oil identification mark

There  is  one  or  two  API  registration
marks  on  some  oil  containers  for
reference of oil selection.

API  classification  mark  might  be
attached at any place of the container.

The  upper  part  of  the  label  shows  the
engine  oil  quality  specified  by  API
(American Petroleum Institute), such as

SL. The middle part of the label is SAE
viscosity  class,  such  as  SAE  10W-

30.”

Energy-

Conserving” shown at the lower

part  indicates  that  the  engine  oil  saves
oil.

Certificate  mark  of  ILSAC  (International
Lubricant  Standardization  and  Approval
Committee)  is  attached  in  the  front  of
the container.




L3

Owner’s Manual







Check  the  Fluid  Level  of  the
Transmission

Manual transmission

How  to  check  BYD5T-14  transmission
oil level

When  the  transmission  is  at  80  ℃
which is a normal operation temperature,
park  your  car  on  horizontal  ground  and
check  transmission  oil  level.  Remove
the bolt at the filling inlet of transmission
oil

(filling

orifice

and

oil

level

examination  orifice  in  the  following
figure)  and  touch  oil  level  in  the  bolt
orifice  with  your  finger.  At  this  time,  oil
level  should  reach  the  edge  of  bolt
orifice.  Otherwise,  please  add  BYD
manufactured  manual  transmission  fuel
(MTF)  until  it  flows  over  the  filling  inlet.
Then,  put  the  filling  inlet  bolt  back  and
tighten it.








Gear oil level


If  BYD  manufactured  MTF  (manual
transmission  fuel)  is  not  available,  API
approved gear oil is recommended as a
substitute.  For  a  specific  type,  please
refer  to  maintenance manual or  contact
BYD authorized service station.

Please  replace  transmission  fuel  in
accordance  with  driving  time  and
distance  specified  in  the  maintenance
table.  Now,  discharge  all  fuel  in  the
transmission and add new transmission
fuel again.

If  you  are  not  aware  how  to  check  oil
level  and  add  oil,  please  contact  BYD
authorized service station.

Please  note  that  gear  oil  should  not
contain  water.  Otherwise,  it  might  rust
transmission parts.


Check the Engine Coolant Level

While the engine is cooled, check the
transparent coolant overflow kettle. If
the  coolant  level  in  the  overflow
kettle  is  between  “MAX”  and  “MIN”
mark  lines,  it  meets  requirement.  If
the  fluid  level  is  low,  please  add
coolant.  (For  coolant  type,  please
refer  to  the  following  “coolant  type
selection”.)

Coolant  level  in  the  overflow  kettle
varies  with  the  engine  temperature.



L3

Owner’s Manual





Engine and Chassis 7-11



However, if the fluid level is at or below
“MIN”,  please  add  coolant.  Make  the
liquid fluid to reach

“MAX” line.


If  the  coolant  level  drops  within  a  short
time  after  adding  coolant,  the  system
might leak. Please check radiator, hose,
radiator cap, discharging plug and pump
visually.

If  no  leakage  is  found,  please  contact
BYD  authorized  service  station  to  test
cap pressure and check whether there is
leakage in the cooling system.


FRIENDLY TIPS

In  order  to  prevent  scorching  injury,
do not try to remove the radiator cap
while the engine is hot.



Selection of coolant type

Please  use  coolant  specified  by  BYD
authorized  service  station  only.  Please
select  proper  coolant  type  to  inject  into
cooling  system  in  accordance  with
environment temperature.


Use  of  improper  coolant  might  damage
cooling system of the engine.


NOTES

Do  not  use  excessive  quantity  of
water, as excessive quantity of water
might  damage  cooling  system  of  the
engine in winter.

For  detailed  description,  please  contact
BYD authorized service station.

Check Radiator and Condenser

If any of the above stated parts is dirty or
its  condition  is  unclear,  please  contact
BYD authorized service station.


  FRIENDLY TIPS

In  order  to  prevent  scorching  injury,
do  not  touch  radiator  or  condenser
while the engine is hot.

NOTES

In  order  to  prevent  damage  of
radiator  and  condenser,  do  not
operate by yourself.


Check Tire Pressure

Keep proper tire pressure.

For  recommended  cold  tire  pressure
and tire size, please refer to Chapter 8.

Check  tire  pressure  once  every  two
weeks

or

every

month.

Please

remember to check air pressure of spare
tire.

Improper  tire pressure  will consume  oil,
reduce  driving  comfort,  shorten  service
life of tire and affect driving safety.

If  a  tire  requires  frequent  inflation,
please  contact  BYD  authorized  service
station for examination.



L3

Owner’s Manual









FRIENDLY TIPS

Keep proper tire pressure. Otherwise,
it  might  cause  the  following  cases
and severe injury.
Low

tire

pressure

(insufficient

inflation)
●  Excessive wearing
●  Improper wearing
●  Difficult to control
●  Air

leakage

caused

by

overheating tire

●  Weakened  sealing  performance

of tire edge

●  Tire  deformation  and/  or  tire

separation

High

tire

pressure

(excessive

inflation)
●  Difficult to control
●  Excessive wearing of tire pattern

center

●  Hard  part  of  road  is  likely  to

cause tire damage


When examining tire pressure, please
observe the following instruction.

●  Check  Tire  Pressure  Only  When

the  Tire  is  Cold.  If  the  car  has
remained still for three hours or has

travelled  for  less  than  1.5  km,  you
can get correct cold tire pressure the
indication.


●  Please  Use  Tire  Pressure  Gauge.

Judgment

of

tire

pressure

in

accordance  with  experience  might
be  incorrect.  Additionally,  even
difference  of  a  few  pounds  might
affect comfort and control.


●  Do  Not  Discharge  the  Tire  or

Reduce

Tire

Pressure

after

Driving.  It  is  normal  that  tire
pressure is high after driving.


●  Confirm  that  the  Tire  Air  Valve

Cap  is  Installed.  If  air  valve  cap  is
not  installed,  dust  or  dampness
might  enter  the  air  valve  core  and
cause leakage. If the air valve cap is
lost, please use a new one.



Check and Replace Tire





Check Tire

Check tire tread with tire wearing the
indication mark. If the indicator mark
is visible, please replace the tire.

BYD  L3  tire  is  has  a  tire  tread  wearing
the indication mark inside to show when
it is necessary to replace tire. When tire
tread  depth  is  worn  to  1.6  mm  or  less,
the  wearing  the  indication  mark  will
appear.  When  wearing  the  indication
mark

appears

on

two

or

more

neighboring  pattern  grooves,  please
replace the tire. The thinner a tire tread
is, the higher the skid risk is.



L3

Owner’s Manual





Engine and Chassis 7-13



If the tire tread is worn to less than 4
mm,  the  snow  tire  function  will  be
lost.

In  the  case  of  tire  damage  such  as
cutting,  rupture,  deep  crackle  or
expansion which exposes cord fabric,
it indicates inside damage of the tire.
Please replace the tire.

If  a  tire  often  leaks  air  or  cannot  be
repaired  due  to  size  and  position  of
cutting or other damage, please replace
the  tire.  If  it  cannot  be  determined,
please  contact  BYD  authorized  service
station.

If  air  leakage  occurs,  do  not  continue
driving.  Even  a  short  distance  of  travel
might  cause  un-repairable  damage  to
the tire.

Any  tire  of  six  years  old  or  above
should  be  checked  by  a  qualified
technician,  even  if  there  is  no
obvious damage.

Even  if  a  tire  is  not  used  or  not
frequently  used,  ageing  might  cause
degradation.

It  is  also  suitable  for  spare  tire  and
stored tire.

Replace Tire

To  replace  a  tire,  please  use  another
one  with  same  size  and  structure,
which has bearing capability equal to
or more than old one.

Any  tire  of  different  size  or  type  might
severely  affect  setting  of  driving,  riding,
speedometer/odometer,  distance  from
ground  and  distance  between  car  body
and tire or tire chain.


FRIENDLY TIPS

Please

observe

the

following

instructions.  Otherwise,  it  might
cause severe injury.
●  Do  not  use  radial  tire,  belt

oblique  line  tire  or  oblique
pattern  cord  fabric  tire  together.
Otherwise, it might cause typical
operation  risk  and  cause  the  car
out of control.

●  Do not use tire other than that is

recommended

by

the

manufacturer. Otherwise, it might

cause  typical  operation  risk  and
cause the car out of control.


Never  Use  an  Old  Tire  on  a  BYD  L3
Car.

It is dangerous to use a tire with unclear
history.

It  is  recommended  to  replace  four
wheels  at  the  same  time  or  at  least
the  two  the  front  wheels  or  the  two
rear wheels.

For  tire  replacement  procedure,  please
refer to Chapter 4 “if tire leaks”.

After replacing a tire, please keep the
tire balanced.

Unbalanced

tire  might

affect

car

operation  and  service  life  of  a  tire.
Wheel  in  the  normal  operation  might
also  lose  balance.  Please  conduct
irregular examination to keep the wheel
balanced.







L3

Owner’s Manual







Exchange Tire





In  order  to  keep  tire  wearing  to  the
same extent and lengthen service life
of a tire, it is recommended to replace
tire  every  10,000  km.  However,  the
most

appropriate

time

for

tire

replacement  depends  on  a  driver’s
daily

driving

habit

and

road

condition.

When  replacing  a  tire,  please  check
whether there is unbalanced wearing or
damage.

Incorrect

tire

pressure,

improper  tire  alignment,  unbalanced
wheel  or  frequent  braking  might  cause
abnormal wearing of a tire.

Selection of Tire Chain

Use tire chain with correct size.

Application  rule  of  tire  chain  varies
with  driving  place  or  road  type.
Therefore,  please  confirm  local  rules
before installing wheel chain.

Installation of tire chain

Install  tire  chain  on  the  front  wheel
very tightly. Do not use the tire chain
on  rear  wheel.  Please  tighten  tire
chain  again  after  driving  for  0.5-1.0
km.

When  installing  tire  chain  on  wheel,
please follow instruction provided by the
tire chain the manufacturer.

If  wheel  cover  is  in  use,  it  might  be
scraped by tire chain. Therefore, please
remove wheel cover before installing tire
chain.





FRIENDLY TIPS

●  Travel  speed  should  not  exceed

50  km/h  or  the  lower  speed  in
limit  speed  scope  specified  by
the tire chain the manufacturer.

●  Please  drive  carefully  and  look

out  for  protruding  object,  cavity
and  sharp  turn,  which  might
cause the car to jump.

●  When  using  tire  chain,  please

avoid  sharp  turn  or  wheel  skid
braking.  Otherwise,  it  might
inflict  unfavorable  effect  on  the
car.

●  While driving a car equipped with

tire  chain,  please  take  care.
Before turning, please decelerate
to avoid losing control of the car.
Otherwise,  it  might  cause  an
accident.


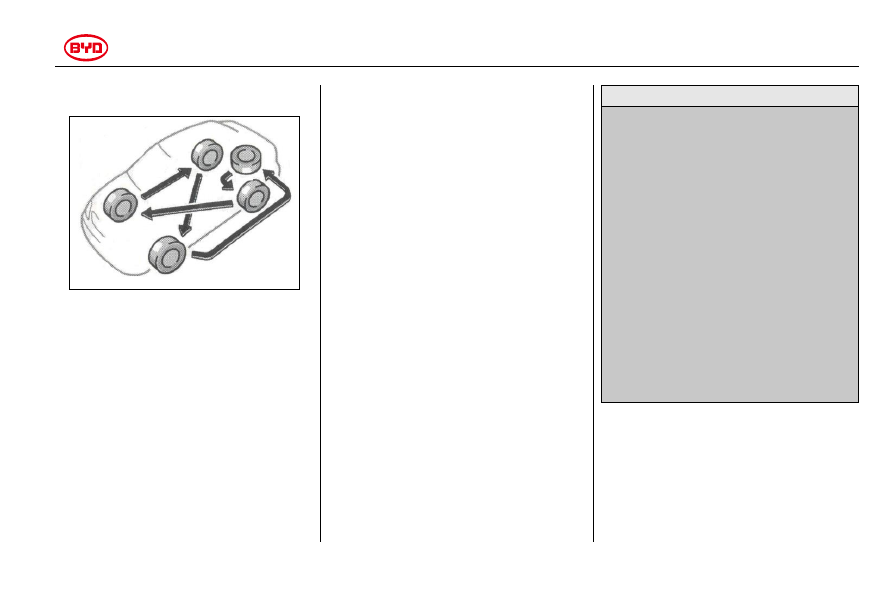

Exchange Tire

When replacing a tire

If a tire bends, cracks or is damaged
by  severe  corrosion,  it  must  be
replaced.
