Driving Instruction for BYD L3 2-5



Piston, piston ring and cylinder wall of a
new  the  engine  consumes  more  the
engine oil as they have not experienced
run-in period.

Engine Oil Consumption

When  determining  the  engine  oil
consumption,  please  note  that  it
might  be  difficult  to  determine  an
actual  oil  level  due  to  diluted  the
engine oil.

For  example,  if  the  car  travels  1000km
in  repeated  short-distance  trip  and
consumes normal quantity of the engine
oil,  oil  dipstick  shows  no  drop.  As  the
engine  oil  is  diluted  by  fuel  and  steam,
oil level does not drop.

While the car is traveling in high speed,
for  example  on  a  highway,  the  diluted
the  engine  oil  will  be  vaporized.
Therefore,  you  will  find  excessive
consumption  of  the  engine  oil  after
driving at a high speed.

Importance  of  the  engine  oil  level
check


It  is  an  important  point  in  car
maintenance to keep the engine oil level
at  the  optimistic  position  so  as  not  to
weaken

the

engine

oil

function.

Therefore,  regular  examination  of  the
engine  oil  level  is  very  important.  It  is
recommended  to  check  the  engine  oil
level every time you refuel the car.


NOTICE

If  the  engine  oil  level  is  not  checked
regularly,  insufficient  the  engine  oil
might cause severe engine fault.

For details of the engine oil level check,
please refer to “engine oil level check” in
Chapter 7-2.

Gear Shifting


NOTICE

Do  not  shift  to  the  reverse  gear  until
the  car  is  totally  stopped.  Shifting  to
the  reverse  gear  before  the  car  is
totally  stopped  would  damage  the
transmission.




Manual transmission

To  run  the  car  in  a  steady  way,  manual
transmissions  in  all  forward  gears  are
synchronous.  Manual  transmission  is
equipped  with  locking  device  to  avoid
direct gear shifting from the fifth gear to
the  reverse  gear.  When  shifting  gear,
please press the clutch to the full. When
not shifting gear, do not put your foot on
the clutch pedal. Otherwise, it will speed
up clutch wearing.

Wait  for  a  few  seconds  after  pressing
the  clutch  pedal  and  before  shifting  to
the  reverse  gear.  Or  wait  for  a  moment
after shifting to a forward gear. This will
stop  gear  running  and  avoid  mutual
“grinding”.

When decelerating, the decreasing gear
will receive extra braking force from the
engine.  The  additional  braking  power
helps  keep  a  safe  speed.  When
travelling  down  a  slope,  it  will  prevent
brake overheating.






L3

Owner’s Manual





Driving Instruction for BYD L3 2-6



FRIENDLY TIPS

When  travelling  on  a  slippery  road,
dramatic  acceleration  or  dramatic
deceleration might  cause  the  car out
of  control.  Consequent  collision
accident might cause harm on you.
When  driving  on  slippery  road,
please take extra care.

DCT transmission








The  gear  indicator  is  located  on  the
lower  left  side  of  the  tachometer.  This
display  shows  you  the  mode  and
position  of  the  shift  lever  of  the
automatic transmission.



P: Park position



R: Reverse position



N: Neutral position



D: Drive (mode of fuel economy)



S: Sport mode



M: Manual mode.



Position of gear shifting lever

The  shift  lever  has  Park  (P),  Reverse
(R), Neutral (N), Drive (D), Sport (S) and
Manual (M) and other positions

P:  Park

—This  position  mechanically

locks the transmission and the shift lever.
Please  use  this  gear  position  when
turning  off  or  turning  on  the  engine.To
shift out of Park, you must power on the

starting  switch  and  press  on  the  brake
pedal.  In  this  case,  you  can  move  the
lever out of Park.

Note: To shift into Park, to avoid damage
to  transmission,  come  to  a  complete
stop before shifting into Park.

Reverse gear (R)

— Refer to instruction

on parking gear for operation method of
switching  from  parking  gear  to  reverse
gear.

Neutral gear (N)

— If you want to restart

the engine which has been turned off or
to idle the engine for temporary parking,
please  use  the  neutral  gear.  No  matter
what  the  reason  is,  as  long  as  you  get
off  the  car,  please  shift  to  the  parking
gear.

D:  Drive

—Use  this  position  for  your

normal

driving.

t

he

transmission

automatically  selects  a  suitable  gear
based  on  your  speed  and  acceleration.
This position allows your car to be in the
mode  of  fuel  economy  to  achieve  its
optimum fuel economy.




L3

Owner’s Manual





Driving Instruction for BYD L3 2-7



S:  Sport

—This  position  allows  your

vehicle  dynamic  performance  to  be
better  than  that  in  the  mode  of  fuel
economy.

M:  Manual

—Use  this  position  to  push

the  shift  lever  into  upshifting(+)  or
downshifting(-),  thereby  you  can control
the  gear  positions  of  the  transmission
manually.

Upshifting  (+)

—For  your  normal  driving

with  the  shift  lever  in  M  position,  push
the  shift  lever  into  this  position.  Subject
to  the  judgement  of  the  transmission
control unit (TCU) based on the current
vehicle

speed

conditions,

the

transmission  upshifts  to  a  higher  gear
until  the  transmission  is  in  the  highest
gear (6th gear) position.

Downshifting  (+)

—For  your  normal

driving with the shift lever in M position,
push  the  shift  lever  into  this  position.
Subject  to  the  judgement  of  the
transmission  control  unit  (TCU)  based
on the current vehicle speed conditions,
the  transmission  downshifts  to  a  lower
gear  until  the  transmission  is  in  the
lowest gear (1st gear) position.


Selection of sport mode (S)


WARNING

1.  If  your car is  still allowed  to  move
after  shutting  off  the  engine  and
shifting  into  N,  the  transmission  can
be  badly  damaged  due  to  lack  of
effective lubricating.
2. If the engine operating and shifting
into  R\D\S  already,  be  sure  to  press
on  the  brake  pedal  and  hold  it  there
to stop your car. Because even if the
engine  is  idling,  the  power  train  can
still  transfer  power  so  that  your  car
can drive forward slowly.
3. When driving, if needed to change
gears,  to  avoid  accident,  d

oesn’t

press on the accelerator pedal.
4. During driving, don't shift the shift
lever  into  R  or  P  in  order  to  avoid
accident.
5.  Don't  let  your  car  go  down  hills
with  the  shift  lever  in  N  or  P  even  if
the engine stops running.
6.  To  prevent  your  car  from  moving
accidentally, after parking your car on
level  ground,  be  sure  to  pull  up  the
parking brake lever and shift the shift

lever into P.
With  the  shift  lever  in  D  position,  push
the  shift  lever  to  the  left  side  directly
instead  of  performing  operation  of
upshifting/downshifting. In this case, you
can  select  the  sport  mode.  The  gear
display  on  the  combination  instrument
panel shows you D1, D2, D3, D4, D5 or
D6.

Selection of manual mode (M)

With  the  shift  lever  in  D  position,  push
the shift lever to the left side firstly, and
then,  push  the  shift  lever  forward  or
backward.  In  this  case,  you  can  select
the  manual  mode.  The  gear  display  on
the combination instrument panel shows
you the current gear position of M1, M2,
M3, M4, M5 or M6.

Explanation:

1 The shift lever is in the same position
under sport mode and manual mode.

2  If  it  is  necessary  to  shift  from  M  to  S
again, you must shift the shift lever into
D and then into S.




L3

Owner’s Manual





Driving Instruction for BYD L3 2-8



3  Under  the  sport  mode,  the  first
operation  of  upshifting/downshifting  is
defaulted  as  the  switch  signal  of
entering  the  manual  mode  so  that  the
transmission

will

not

operate

accordingly.

Starting out your car

When  start  the  engine,  you  must  shift
the shift lever into P or N.

Parking

If  you  need  to  park  your  car,  you  must
release the accelerator pedal and press
on  the  brake  pedal.  After  a  complete
stop, you must pull up the parking brake
lever, and finally shift the shift lever into
P.

NOTES

●

When parking your car on a slope,
make  sure  to  press  on  the  brake
pedal and hold it there and pull up
the  parking  brake  lever.  Don't  use
the  method  for  pressing  on  the
accelerator  pedal  with  the  shift
lever in D position to stop your car

from  going  down  hills,  which  can
cause  overheating  or  bad  wear  to
the transmission clutch.


●

When  parking,  before  shifting  the
shift lever into P, make sure to pull
up

the

parking

brake

lever.

Because when parking your car on
a  slope,  releasing  the  brake  pedal
can  cause  your  car  to  go  down
slightly.

Before

shifting

the

transmission  into  P,  pulling  up  the
parking  brake  lever  can  avoid
applying  a pressure  to  the  parking
device  inside  the  transmission
when your car moving. As a result,
when  you  want  to  drive  your  car
away,  you  can  shift  the  shift  lever
out of P more easily.


Starting on hills

To  protect  the  DCT  transmission,  be
sure to apply the parking brake to assist
in starting your car on steep hills.

Special environment

If  you  encounter  downhills,  corners,  or
mountain  roads,  it  is  recommended  to

use  the  manual  mode  and  shift  into  a
lower  gear  in  order  to  make  full  use  of
engine braking.



FRIENDLY TIPS

Prolonged

frequent

starting,

or

prolonged  slow  driving  or  prolonged
stop-and-go  driving  with  traffic  can
cause  overheating

to

the

DCT

transmission clutch.
If  the  DCT  transmission  clutch  is
overheated, the instrument panel will
show  a  warning  signal.  In  this  case,
to  protect  the  clutch  from  being
damaged,  the  transmission  control
module  will  disengage  the  clutch  so
that  your  car  cannot  drive.  If  this
occurs, be sure to press on the brake
pedal  and  hold  it  there  to  park  for
several minutes. Let the transmission
cool down for a period of time before
driving again.

Parking control mechanism

Pull  up  the  parking  control  mechanism
tightly to avoid unexpected sliding while
parking. To avoid accidental slide of the
car, it is recommended to use position 1



L3

Owner’s Manual





Driving Instruction for BYD L3 2-9



when  parking  the  car  on  a  horizontal
road. It is recommended to use position
1  when  parking  the  car  on  the  upward
slope. It is recommended to use reverse
position  when  parking  the  car  on  a
downward slope.

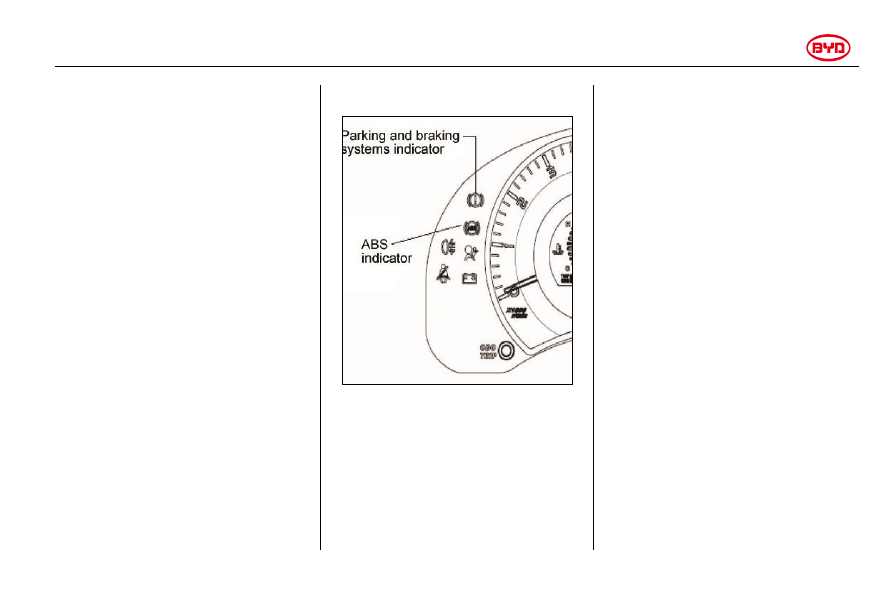

Before  driving,  please  confirm  that  the
parking  control  mechanism  is  fully
released  and  the  braking  control
mechanism indicator is turned off.

To avoid unexpected car sliding, please
pull  the  parking  control  mechanism
tightly after parking the car. Additionally,
it  is  recommended  to  use  non-neutral
position,  preferentially  position  1  (on
horizontal  road  or  upward  slope)  or
reverse (on downward slope).

Pull  up  the  parking  control  mechanism
and set the transmission at a non-neutral
gear, preferentially position 1.

Please  park  your  car  on  flat  and  solid
ground. Then pull up the parking control
mechanism

tightly

and

shift

the

transmission  to  a  non-neutral  position,
preferentially position 1.


Notes on traction


Traction

requirement

Transmission configuration

Manual

transmission

DCT

transmission

Traction

gear

Neutral gear  Not allowed

Traction

with the



front wheel

raised

Allowed

Allowed

Traction

with rear

wheel

raised

Allowed

Not allowed

Traction

with four

wheels on

ground

Allowed

Not allowed

Transport

with

dedicated

the vehicle

Allowed

Allowed



Selection of transmission oil

1.  Specification  of  gear  oil  used  for

manual transmission:

75W

—90  North China in winter


80W

—90  North China in summer


80W

—90  or  85W—140  South  China  in

the whole year

API class, GL-4 level or above

Quantity: (DABS15-41 series): 2.1 L

(BYD5T-14 series): 1.6 L



Braking System

Design of braking system



L3

Owner’s Manual





Driving Instruction for BYD L3 2-10

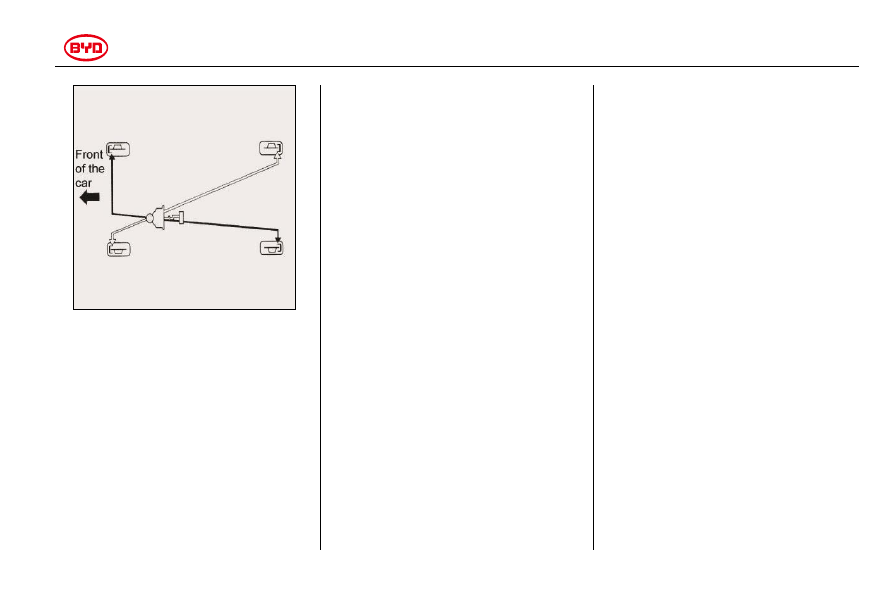

There  are  two  independent  circuits  for
hydraulic  system  of  the  brake.  Each
circuit  acts  by  crossing  the  car  in
diagonal  direction  (the  front  left  wheel
brake  connected  with  rear  right  wheel
brake). In the case that one circuit fails,
the other two wheels can be braked.

Disc-and-drum brake

The car is equipped with disc-and-drum
brake.  For  this  type  of  braking  system,
brake shoe should be run in regularly or
after  replacing  brake  shoe  or  braking
drum.

BYE  authorized  service  station  will
perform running-in.

ABS braking device

ABS  helps  prevent  wheel  skid  In  the
case  of  emergent  braking  to  help  your
control steering.

When the front wheel skids, you cannot
control  steering.  That  is,  even  if  you
operate  the  steering  wheel,  the  car  still
travels  forward  straightly.  ABS  helps
prevent  skid  and  pulse braking  is much
faster than human reaction. Therefore, it
helps maintain steering control.

ABS  balances  distribution  of  front/rear
wheel braking power in accordance with
car load.

Do  not  press  the  braking  pedal  in  a
pulse  way.  Otherwise,  ABS  will  lose
control.  When  operating  the  steering
wheel  to  avoid  danger,  please  inflict  a
powerful  and  steady  pressure  on  the
braking pedal to help ABS function. As it
is  often  said,  “press  steadily,  and  turn
accurately”.


When  ABS  starts,  you  will  feel  that
braking  pedal  vibrates  and  might  hear
noise. This is a normal phenomenon, as
ABS  is  performing  fast  braking  in  a
pulse way.

Fast/slow  function  of  ABS  depends  on
driving force (adhesive force) of the tire.
On dry and paved road, please step the
braking pedal with force to activate ABS.
However, if you want to park your car on
snowy  or  icy  road,  you  can  feel  ABS
function immediately.

Important  safety  tips  ABS  (anti-lock
brake  system)  cannot  shorten  the  time
and distance required for braking your car.
The device is designed to help you control
steering  while  braking  only.  You  should
always keep safe distance from other the
vehicles.

ABS  cannot  prevent  skid  caused  by
sudden change of direction, for example
when you turn the car sharply or change
a  lane  suddenly.  Whatever  the  road
condition  or  weather  condition  is,  you
should always carefully drive your car at
a safe speed.




L3

Owner’s Manual





Driving Instruction for BYD L3 2-11



ABS  cannot  prevent  reduction  of
steadiness either. When you brake your
car  suddenly,  please  turn  your  car
appropriately.  Large  turn  or  sharp  turn
during driving might leave the car turn to
vehicle  flow  on the  opposite  side or get
out of the road.

Compared with a car without ABS, a car
with  ABS  might  require  more  braking
distance  while  driving  on  soft  or  bumpy
road  (such  as  gravel  road  or  snowy
road).  In  such  a  case,  please  decrease
car  speed  and  keep  quite  a  distance
from other the vehicles.
















ABS indicator





ABS  has  self-examination  function.  In
the case of any  fault,  the  ABS  indicator
on the instrument panel will be turned on
(please  refer  to  combined  meter).  It
means  that  ABS  function  of  braking
system  doesn’t  work.  At  this  time,  the
brake  only  provides  ordinary  braking
function  as  that  of  an  ordinary  car
without  ABS.  Please  contact  BYD

authorized

service

station

for

examination.

If the ABS indicator and braking system
indicator are turned on at the same time
while  the  hand  brake  is  released  to  the
full,  it  indicates  that  front/rear  wheel
braking  distribution  system  does  not
work.

Press  the  braking  pedal  slightly  to  feel
whether  it  is  normal.  If  it  is  normal,
please  check  braking  fluid  level  next
time you pull off at a oil station (refer to
the section about braking fluid check). If
the fluid level is low, please contact BYD
authorized  service  station  to  check
leakage  of  braking  system  and  wearing
of brake block.

However,  if  the  braking  pedal  doesn’t
feel  normal,  please  take  measures
immediately. As the braking system is of
two-circuit  design,  even  if  part  of  the
system fails, you can still brake the other
two wheels. At this time, you must press
the  braking  pedal  more  deeply  to
decelerate the car and braking distance
become longer.




L3

Owner’s Manual





Driving Instruction for BYD L3 2-12



Shift  to  a  low  position  to  decelerate  the
car  and  pull  the  car  off  the  road  safely.
As a long parking distance is required, it
is  dangerous  to  drive  the  car.  Please
have  the  car  towed  away  and  repaired
as soon as possible.

If you have to drive for a short distance
in  the  situation,  you  must  drive  the  car
very carefully.

Drive in Bad Weather

Due  to  reduced  driving  force  (adhesion
force)  and  visibility  in  a  rainy,  foggy  or
snowy

day,

different

environment

requires  different  driving  skills.  You
should maintain your car. If you have to
drive  in  bad  weather,  please  take  extra
care.  In  these  cases,  do  not  use  cruise
control (limited to a type).

Driving  skill

—Traveling  speed  should

be slower than in dry weather. Even if in
a  seemingly  damp  condition,  your  car
requires  a  long  time  to  react  and  inflict
steady  and  balanced  pressure  on  all
control  devices.  Sharp  turn  or  sharp
brake in damp weather might cause the
car  out  of  control.  Please  take  care  of

driving  before  you  are  accustomed  to
changed  driving  condition,  especially  in
a snowy day. A driver might forget about
driving skill on snowy road after the few
summer  months  and  has  to  practice  to
recollect the skills.

Take  great  care  when  driving  in  a  rainy
day  after  a  long  dry  season.  The  first
rain  after  continuous  dryness  might
cause  oil  to  float  on  the  road,  which
therefore becomes slippery.

Visibility

— In all weather conditions, it is

very  important  to  see  surrounding  and
be seen by other the drivers. It is difficult
to  do  so  in  bad  weather.  Therefore,
please  turn  on  the  headlight  even  if  in
daytime.

Please  examine  windshield  wiper  and
washer

regularly.

Make

sure

that

windshield  washer  container  is  stored
with  sufficient  cleanser.  If  the  wiper
doesn’t work thoroughly or leave a stripe
on  the  windshield,  please  change  the
wiper.  Additionally,  defroster  and  air
conditioner  are  used  to  avoid  fog  in  the
car.


Driving  force  (adhesive  force)  -  Always
check  whether  tire  wear  conditions  are
modest and tire pressures are proper.

These  items  are  very  important  to
prevent  your  car  from  aquaplaning
(loss  of  adhesive  force  on  a  slippery
surface).  In  winter,  four  wheels  should
be  equipped  with  snow  tire  (with
anti-skid  tread)  to  achieve  optimistic
operation performance.

Please  carefully  observe  constantly
changing  road  conditions.  Damp  tree
leaves might be as slippery as snow and
ice.  “Clean”  road  might  be  dotted  with
thin  ice.  When  external  temperature
approaches  zero  degree  centigrade,
driving  condition  is  very  dangerous  as
road  might  be  covered  with  interwoven
water and ice. Therefore, adhesion force
of a car might change suddenly  without
any sign.

When  you  decrease  shift,  please  take
great  care.  If  adhesion  force  is  weak,
driving  wheel  might  be  locked  for  a
moment, which might also cause skid.




L3

Owner’s Manual





Driving Instruction for BYD L3 2-13

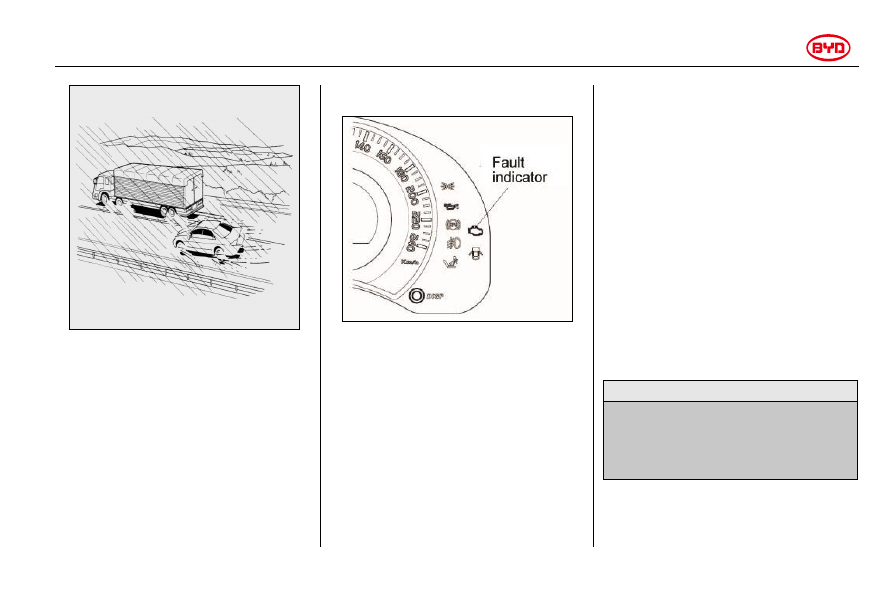

When  overtaking  other  the  vehicles  or
being  overtaken  by  others,  make  sure
you  will  take  great  care.  Water  mist
caused  by  heavy-duty  the  vehicles
might  baffle  your  vision  and  air  billow
might cause your car out of control.

Note: Please do not drive on road where
there is deep water. Car driving in water
might  cause  failure  or  damage  of  the
engine and electric devices.



Engine Fault Indicator





The  indicator  will  remain  on  for  a  few
seconds  after  you  turn  the  ignition
switch to ON (II). If it is turned on at any
time, it indicates that fault might occur to
discharging control system of the engine.
Even  if  you  do  not  feel  abnormal
condition  of  the  car,  the  fault  might
reduce  oil  saving  performance  and
discharge  more  exhaust.  The  engine
which continues running in the condition
might result in severe damage.



If  the  indicator  is  turned  on,  please  pull
your  car  off the  road  safely  and  turn off
the  engine.  Restart  the  engine  and
check  the  indicator.  If  the  indicator
remains  on,  please  contact  BYD
authorized

service

station

for

examination.

Before

the

fault

is

determined  in  BYD  authorized  service
station,  please  take  care  while  driving
and avoid wide open of accelerator and
high-speed travel.

In  the  case  that  the  indicator  turns  on
frequently,  even  if  it  is  turned  off  after
handling  in  accordance  with  above
stated  procedure,  please  contact  BYD
authorized  service  station  for  car
examination.


FRIENDLY TIPS

If you keep on driving while the fault
indicator  is  on,  it  would  damage
discharging  system  and  the  engine
itself.  This  kind  of  repair  is  not
included in warranty range.





L3

Owner’s Manual





Driving Instruction for BYD L3 2-14

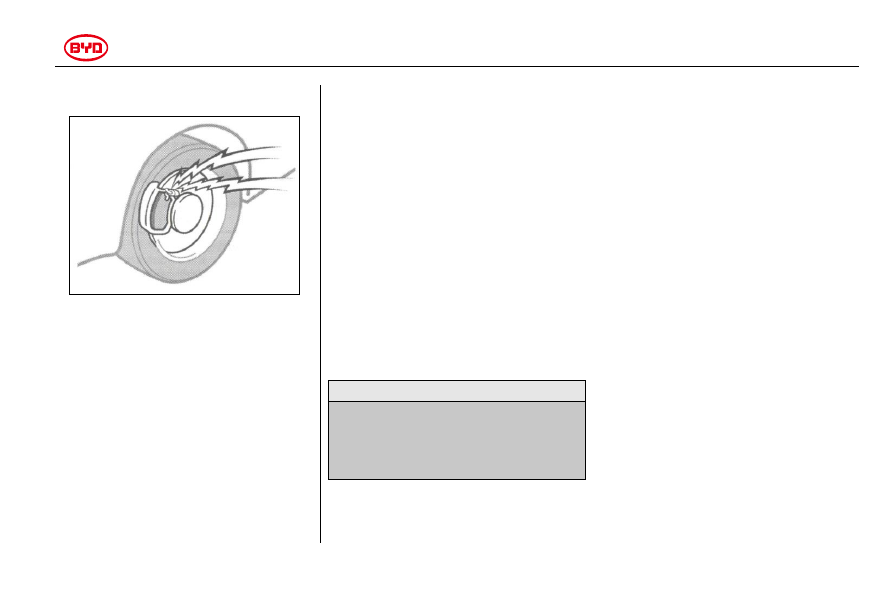

Brake Lining Warning Piece






The Brake lining piece on disc brake
will send out alarm when the piece is
worn and requires replacement.

If you hear sharp sound or friction sound,
please contact a nearby BYD authorized
service  station  for  examination  and
piece replacement.

Do not continue driving the car while the
alarm rings.





Notes on Luggage Loading

When the car is loaded with luggage or
goods,  please  observe  the  following
instructions.

●

Place  your  luggage  and  goods  in
the  trunk.  Please  confirm  that  all
goods are fixed in place.


●

Please  keep  balance  of  the  car.
Please  place  weight  in  the  front  to
keep balance.


●

In  order  to  save  fuel,  do  not  load
unnecessary weight.


Suspension and Chassis


FRIENDLY TIPS

Do  not  use  lifting  tool,  spacer  or
spring  to  refit  suspension/  chassis.
This  will  cause  damage  to  control
performance and cause the car out of
control.






L3

Owner’s Manual





Starting and Driving 3-1





Chapter 3

Starting and Driving



Before Starting the Engine ....................................................... 3-2

Engine Starting Method   .......................................................... 3-2

Safety Examination before Driving   ......................................... 3-3

After Starting the Engine   ........................................................ 3-4

Driving Trips in Winter   ............................................................ 3-5

Trailer Towing ........................................................................... 3-6

How to Save Fuel and Lengthen Service Life of the Car ......... 3-7






L3

Owner’s Manual





Starting and Driving 3-2

Before Starting the Engine

1.  Before  coming  inside  the  car,

please  check  surrounding  of  the
car.


2.  Please  adjust  seat  position,  seat

height,  seat  back  angle,  head
protection

device

height

and

steering wheel angle.


3.  Adjust

internal

and

external

rearview mirror.


4.  Lock all car doors.

5.  Fasten seat belt.

Once  you  set  anti-theft  system  by
pressing  LOCK  on  wireless  remote
control, you must press UNLOCK before
starting  the  engine.  Otherwise,  you
cannot start the engine.

Engine Starting Methods

(a)  Before starting

Manual transmission:


1.  Check parking control mechanism.

2.  Turn  off  all  unnecessary  car  light

and accessories.


3.  Set the gear shifting lever at neutral

position.


4.  Press  the  clutch  pedal  to  the  end

and hold until the car moves.


5.  Release anti-theft system.

  (b)  The engine starting

Before  starting  the  engine,  please
confirm the steps in “(a) before starting”
have been performed.

Normal starting procedures

The  multi-point  fuel  injection  system  in
the engine controls proper mixture of air
and  fuel  used  for  starting.  Perform  the
following procedure to start the engine in
cold or warm condition.

Start  the  engine  in  accordance  with
instruction  in  the  section  of  the  smart
key system access function and starting

function.

The  engine  may  be  warmed  through
driving  instead  of  through  idle  driving.
Operate  the  engine  in  a  steady  way  to
warm up the car until the engine coolant
temperature rises to a normal scope.

If the engine stalls

Start  the  engine  again  in  correct
procedure.

If the engine cannot start

Refer  to  Chapter  4  “if  the  car  fails  to

start”.


NOTICE

●

Starting  operation  of  the  engine
shall  not  exceed  30  seconds
each  time.  Otherwise,  it  might
cause  overheating  of  the  starter
or the circuit system.

●

Avoid  running  the  engine  at
overspeed.

●

If it is difficult to start the engine
or the engine often stalls, please
examine the engine immediately.





L3

Owner’s Manual





Starting and Driving 3-3



Safety Examination before Driving

Before  starting  by  driving,  please
conduct a safety examination on the car.
Examination

for

a

few

minutes

contributes  to  safety  driving  and  helps
you enjoy driving.


FRIENDLY TIPS

If  the  examination  is  performed  in  a
closed  garage,  make  sure  that  the
garage  is  well  ventilated.  Exhaust
from the engine is toxic.
Checking before Starting the Engine

Exterior

Tires:  Use  a  gauge  to  measure  the  air
pressure and also  examine the  tires  for
cuts, damage or excessive wear.

Wheel  nuts:  Make  sure  that  no  nut  is
loosened or lost.

Leakage:  Park  your  car  for  a  period  of
time,  and  check  the  vehicle  bottom  for
fuel,  oil,  water  or  other  fluid  leakage.
(Water drip generated by air conditioner
is normal.)


Lighting:

Confirm

that

headlight,

parking  lamp,  clearance  lamp,  the  turn
signal light and other lamps all work well.
Examine light intensity of the headlight.

Interior

The  vehicle  exterior  Spare  tires,  jack
and  wheel  wrench:  Examine  tire
pressure and confirm that lifting jack and
wheel wrench are available.


Seat  belt:  Examine  whether  the  belt
buckle  is  locked  well.  Confirm  that  the
seat belt is not abraded or scraped.

Instruments  and  controllers:  Confirm
that  maintenance  indicator,  instrument
illumination and defroster work well.

Brake:  Confirm  that  the  pedal  has
enough free space.

Engine compartment interior

Spare fuses: Confirm that various fuses
are prepared. Please prepare fuses with
various rated electric charge in the fuse
box.


Coolant  level:  Confirm  that  the  coolant
fluid level is proper. (Refer to description
in chapter 7-2.)

Battery  and  cable:  All  units  in  the
storage  battery  should  be  filled  with
proper  level  of  steam  water.  Check
whether  the  connector  is  corroded  or
loosened and whether there is crack on
the  box.  Check  whether  the  cable  and
connection are good.

Wires:  Check  whether  the  cable  it  is
damaged, loosened or comes off.

Fuel pipe: Examine whether there is oil
leak and loosened connection in the fuel
pipe.


FRIENDLY TIPS

Do  not  pile  the  car  with  various  the
children toys. It is convenient for the
children  to  play  but  leaves  safety
risk,  especially  In  the  case  of
emergent  braking  or  collision.  These
toys  might  not  only  affect  driving
safety  but  also  cause  damage  to  the
children.



L3

Owner’s Manual





Starting and Driving 3-4

After Starting the Engine

Exhaust  system:  Hear  whether  there  is
air  leakage.  If  there  is  any  air  leakage,
please  repair  it  immediately.  (Refer  to
“engine exhaust warning” in Chapter II.)

Engine oil level: Turn off the engine and
stop the car on the flat ground. Measure
the  fuel  level  with  oil  dip  rod.  (Refer  to
description in chapter 7-2.)

In driving

Instruments:

Confirm

that

the

maintenance

indicator

and

the

speedometer work normally.

Brake:  In  a  safe  place,  please  confirm
that  the  brake  deviate  to  neither  side
while working.

Examination  of  other  abnormalities:
Check whether there is loosened part or
leakage.

Hear

whether

there

is

abnormal noise.

If everything is normal, please relax and
enjoy your driving.


Driving

Tips

under

Different

Conditions

●

Please drive slowly in dead wind. It
is convenient to control the car.


●

Please drive slowly maintain correct
angle  on  pedestrian  road.  Avoid
driving  on  high  or  sharp  objects  or
other  road  obstacles.  Otherwise,
the  tire  might  be  burst  or  severely
damaged.

●

Please  slow  down  car  speed  while
driving  on  bumpy  road.  Otherwise,
it  might  severely  damage  tires
and/or wheels.


●

The  brake  might  be  wetted  when
washing the car or driving the car in
deep

water.

Before

checking

whether  they  are  wetted,  please
check  whether  surrounding  is  safe
firstly  and  press  the  braking  pedal
gently  then.  If  you  do  not  feel
normal  braking  force,  the  brake
might  have  been  wetted.  To  dry  it,
please  take  care  to  press  the
braking  pedal  gently  while  using
parking control mechanism.



FRIENDLY TIPS

●  Before  driving,  please  confirm

that

the

parking

control

mechanism  is  fully  released  and
the  braking  system  indicator  is
turned off.

●  Do  not  leave  the  car  while  the

engine is running.

●  Do  not  place  your  feet  on  the

braking  pedal  while  driving.  This
might

cause

dangerous

overheating,  abrading  and  fuel
wasting.

●  While  driving  down  a  long  steep

slope,  please  reduce  speed  and
change  to  a  low  speed  position.
Please  note  that  if  you  press  the
brake  too  frequently,  overheating
brake might not work normally.

●  While  accelerating,  changing  to  a

higher or lower gear or braking on
slippery  road,  please  take  care.
Dramatic  acceleration  or  braking
might cause car slid or revolution.

●  While  the  brake  is  wet,  do  not

continue  driving.  If  the  brake  is
wet,  the  car  needs  a  longer
braking  distance.  While  using  the
brake, the car might be thrown to



L3

Owner’s Manual





Starting and Driving 3-5



one  side.  Likely,  the  parking
control  mechanism  cannot  brake
the car firmly.

●  While the car is travelling, do not

place your head or hand out of the
window  to  avoid  traffic  accident
and  death  risk,  especially  when  a
child stays in the car.





NOTICE

While  the  car  is  travelling  on  wet
road,  please  avoid  driving  on  road
with  much  accumulated  water.  If  a
large  quantity  of  water  enters  the
engine chamber, it would damage the
engine and/ or electric parts.

Driving Trips in Winter

Confirm  that  coolant  works  well  as
anti-freezing protection.

Please  use  coolant  specified  by  BYD
authorized  service  station  only.  Please
select  proper  coolant  type  to  inject  into
cooling  system  in  accordance  with
environment temperature.


Use  of  improper  coolant  might  damage
cooling system of the engine.


NOTICE

Do  not  use  excessive  quantity  of
water, as excessive quantity of water
might  damage  cooling  system  of  the
engine in winter.


Examine  the  storage  battery  and
cable condition.

Cold  weather  will  reduce  the  storage
battery.  Therefore,  the  storage  battery
should keep sufficient capacity in winter.
Chapter  7-3  describes  the  method  to
examine  the  storage  battery  with  eyes.
BYD authorized service station will help
you  to  check  charging  level  of  the
storage battery.

Confirm  that  the  engine  oil  viscosity
suits for driving in winter.

For recommended the engine oil viscosity,
please refer to chapter 7-2. In winter, as a
quantity of the engine oil used in summer

remains  in  the  engine,  the  engine  might
not  be  started easily.  If  you  are  not  sure
which  type  of  the  engine  oil  should  be
used,  please  contact  BYD  authorized
service station for help.

Prevent  car  door  lock  from  being
frozen by snow and ice.

Please  inject  some  deicing  agent  or
glycerol to prevent freezing.

Please

use

cleaning

mixture

containing anti-freezing agent.

These  products  are  available  in  BYD
authorized  service  station  and  all
automobile

parts

shop.

Please

determine  mixture  ratio  of  water  and
anti-freezing  agent  in  accordance  with
the manufacturer’s instruction.


NOTICE

Do  not  use  the  engine  anti-freezing
agent

or

other

substitutes

as

cleanser,  as  it  might  damage  car
paint.

If  the  parking  control  mechanism



L3

Owner’s Manual





Starting and Driving 3-6

might be frozen, do not use it.

While

parking,

please

set

the

transmission  lever  at  neutral  position
and baffle the rear wheel. Do not use the
parking  control  mechanism.  Otherwise,
surrounding  of  the  parking  control
mechanism

might

be

frozen

by

accumulated  water  or  snow  and,  as  a
result, it is difficult to release the parking
control mechanism.

Avoid  accumulated  ice  and  snow
under splash guard.

If  there  is  accumulated  ice  and  snow
under  the  splash  guard,  it  might  be
difficult  to  steer.  While  driving  in  a  cold
winter,  please  often  stop  your  car  and
check whether there is accumulated ice
or snow under the splash guard.

Please

carry

some

necessary

emergency  tools  in  accordance  with
recommendation  for  different  driving
conditions.

It is better to prepare a tire chain, a car
window scraper, a bag of sand or salt, a
signal  flashing  device,  a  small  spade

and connecting cable in the car.

Trailer Towing

BYD  L3  is  mainly  designed  to  carry
passengers.  Towing  a  trailer  can  have
adverse  effects  on  the  manipulation,
performance,

braking,

durability,

economic driving (fuel consumption) and
other  aspect.  Safety  and  comfort  of
driving totally depends on correct use of
equipment and careful driving habit. For
the  safety  of  you  and  other  people,
please do not overload the car or tow a
trailer.  BYD  is  not  liable  for  damage  or
fault  caused  by  towing  a  trailer  for  a
commercial purpose.

Weight limit

Before  towing  a  car,  please  confirm
towing  capability  of  the  car.  Please
contact  local  BYD  authorized  service
station and confirm that towing capability
of the car is within specified scope.

Towing  capability  is  measured  on
horizontal  road.  If  the car  is  traveling  in
mountainous area, its engine power and
towing capability will be reduced.



FRIENDLY TIPS

The  weight  of  the  trailer  to  be  towed
should  not  exceed  the  maximum
rated  weight  of  the  tow  hook.
Otherwise,  this  can  cause  accidents,
resulting in serious personal injuries.
Due  to  possible  increase  of  braking
distance,  be  sure  to  increase  the
distance  between  your  car  and  the
trailer  when  towing  a  trailer.  The
distance between the car and a car in
the  front  of  it  should  be  at  least  the
sum  of  the  car  and  its  trailer  at  a
speed  of  10  km/h.  Please  avoid
emergent  braking  to  prevent  car
folding  and  control  loss  caused  by
skid.

Tires

●

Ensure  that  the  tire  has  proper  air
pressure.  (Refer  to  description  in
chapter 7-2).


●

Please keep the tire pressure at the
level

specified

by

trailer

the

manufacturer  in  accordance  with
the trailer’s gross weight.
