L3

Owner’s Manual





Instrument and Maintenance Indicators 1-77



In  the  following  work  conditions,  the
engine might be overheated:

●

The  car  goes  up  a  slope  in  a  hot
day.


●

The  engine  idles  and  the  air
conditioner  runs  while  the  car
moves and stops frequently.


●

The car has a trailer.



NOTICE

●

Do  not  remove  thermostat  in  the
engine

cooling

system.

Otherwise,

it

might

cause

abnormal work of the engine.

●

The  car  with  an  overheated  the
engine

should

not

continue

travelling.


●

Gear indicator (if available)









It  is  displayed  only  when  automatic
gearbox  is  equipped.  It  indicates
corresponding  shift  position  when
the gear lever is at a position.

●

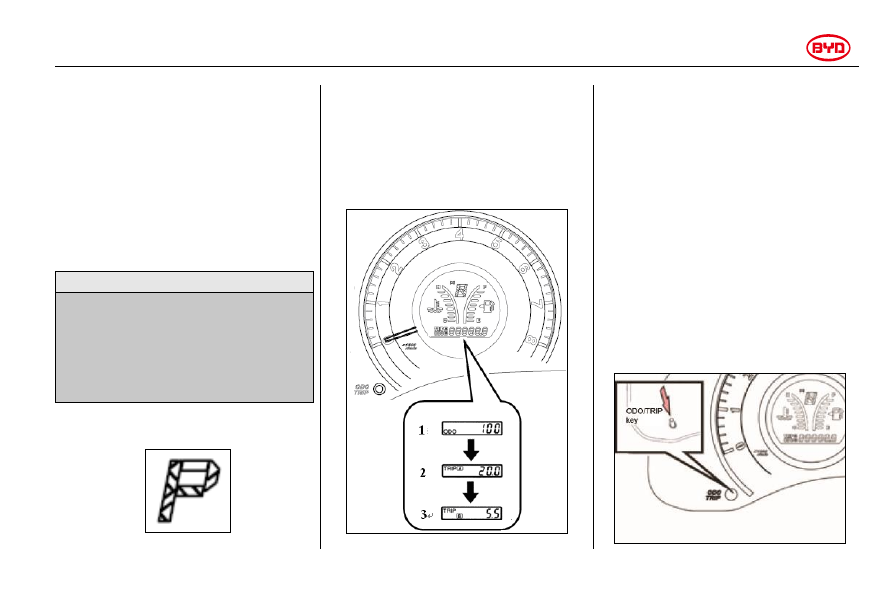

Odometer  and  double  short
distance odometer







The  display  shows  the  following
information.

1.  Odometer

—Indicates  total  mileage

the car has travelled.

2.  Double  short  distance  odometer

—

Indicates  mileage  the  car  has  travelled
since  the  two  short-distance  odometers
are cleared to zero.



You  can  use  one  short  distance
odometer to measure fuel (TRIP A) and
use another one to measure mileage of
each trip (TRIP B).

3.  Trip  /  Reset  button  (on the left,  ODO
TRIP button)

——







L3

Owner’s Manual





Instrument and Maintenance Indicators 1-78



Clear  the  two  short  distance odometers
to zero and change odometer display.

To  change  instrument  display,  please
press  and  release  ODO  TRIP  key
immediately.  Every  time  you  press  the
key,  the  instrument  will  show  odometer
— short distance odometer (TRIP A) —
short  distance  odometer  (TRIP  B)

—

Odometer (ODO) in sequence.



To  reset  a  short  distance  odometer,
please  press  and  hold  TRIP  key  for
more  than  2  seconds  after  it  shows
reading  of  the  short  distance  odometer
(TRIP  A/TRIP  B)  until  the  instrument  is
reset to zero.



















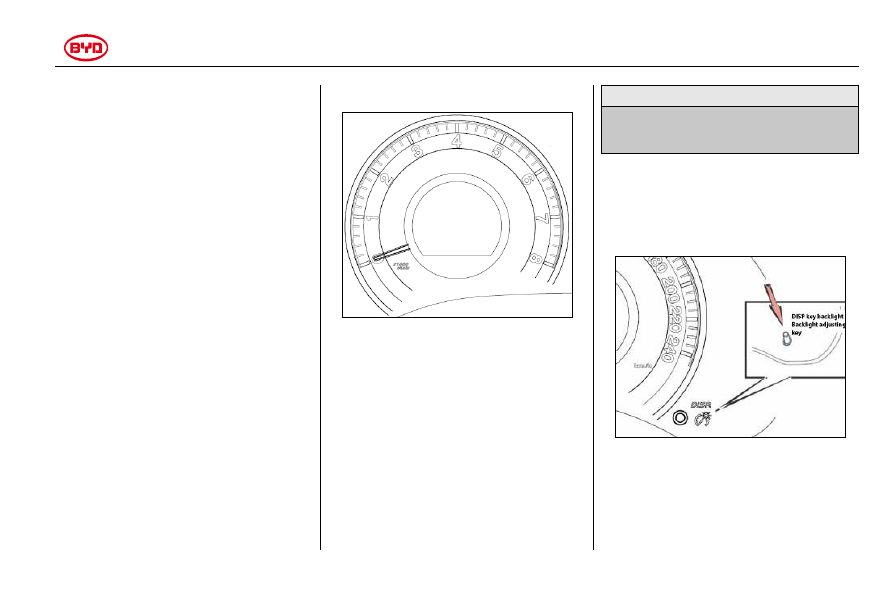

Tachometer







The  tachometer  uses  1000  times  of
rpm  (rotation  per  minute)  to  indicate
rotation  speed  of  the  engine.  Please
select  proper  shifting  time  while
driving  the  car  in  accordance  with
tachometer to avoid load deceleration
and over-fast running of the engine.



Driving  a  car  whose  engine  runs
over-fast

might

wear

the

engine

excessively and waste fuel.






NOTICE

Do  not  let  the  pointer  enters  the  red
zone,  which  might  severely  damage
the engine.



Information Display on the Right Side



Information  switching  button  (right  side,
DISP  key)

—  switch  and  set  in-car

information.





●

Time Adjustment


Use the right side DISP key and the left
side  ODO  TRIP  key  together  to  set  a
clock.




L3

Owner’s Manual





Instrument and Maintenance Indicators 1-79



1.  Firstly,  use  DISP  key  to  access  the
time  displaying  interface  in  information
display.  Then  press  ODO  TRIP  key  on
the  combined  meter  to  access  time
se

tting  interface.  When  “hour”  on  the

screen  blinks,  press  DISP  key.  Every
time  you  press  it,  the  number  will
increase  by  1.  Hold  DISP  key  to
increase  the  number  continuously.  The
number is changed in a cycle from 00 to
23.



2.

Press  ODO  TRIP  key  again,  “hour”

stops  blinking  and  “minute”  begins  to
blink.  Then  press  DISP.  Every  time  you
press  it,  the  number  increases  by  1.
Hold

DISP

to

increase

number

continuously.  The  number  is  displayed
in a cycle from 00 to 59.

3.

Press ODO TRIP key again, “minute”

stops  blinking  and  the  second  digit  and
the  first  digit  of  “year”  begin  to  blink.
Then press DISP. Every time you press
it,  the  number  increases  by  1.  Hold
DISP  to  increase  number  continuously.
The number is displayed in a cycle from
09 to 49.


4. Adjust time in the following sequence:
hour-minute-the  second  digit  and  the
first digit of year-month-date-hour.

5.

After adjusting “date”, press and hold

ODO  TRIP  key  for  2  seconds  to  finish
time setting and access time display. Or
press ODO TRIP key to skip to step 1.

6.  Press  and  hold  ODO  TRIP  for  2
seconds  during  operation  to  access
display  interface  automatically  to  finish
setting.

During  adjustment,  if  operation  is
stopped before adjustment is completed,
the current value will be taken as default
value  10  seconds  later  and  the  system
will  access  time  displaying  interface  to
complete setting.











●

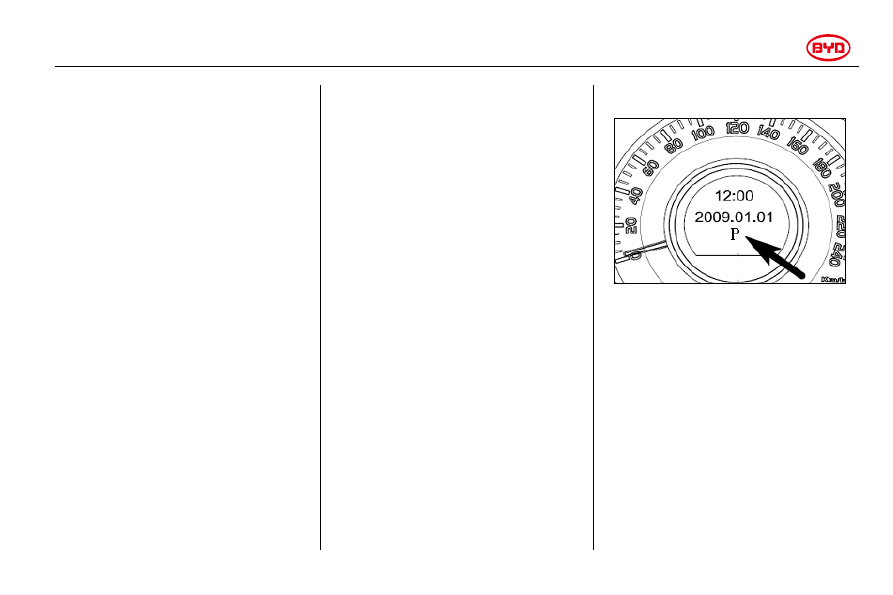

Gear indicator (DCT model)






The gear indicator is functioning only
if  equipped with  DCT.  When  the  gear
selector  lever  at  a  certain  position,
display

the

corresponding

gear

indicator.

●

Traveling information display


Travelling  information  can  be  switched
through TRIP key. Refer to the following
table

for

displayed

content

and

switching sequence.




L3

Owner’s Manual





Instrument and Maintenance Indicators 1-80



Displayed content

Detailed description

Clock

The clock always appears When the power is at ON position.

Date

Default display date When the power is at ON position.

Backlight adjustment

Instrument backlight position which is set when clearance lamp is turned on or turned
off last time.
Press and hold DISP key for 2 seconds to switch backlight position in cycle.

Fuel consumption

Total fuel consumption since it is reset last time until now.
Press DISP key for 2 seconds to reset the information.

The average fuel consumption

The average consumption per hundred kilometers since it is reset last time until now.
Press DISP key for 2 seconds to reset the information.

Instant fuel consumption

The message shows instant fuel consumption.

Driving range

It  displays  the  driving  distance  which  the  car  can  travel  with  currently  left  fuel.
Calculation result of the distance in combination with the average fuel consumption and
instant fuel consumption may be different from actually covered distance.

Average speed

The average speed since it is reset last time until now.
Press DISP key for 2 seconds to reset the information.

Driving period

Driving period since the engine is started or it is reset last time.
Press DISP key for 2 seconds to clear the information.

Time setting

Clock and date are adjusted in an increasing cycle.



L3

Owner’s Manual





Instrument and Maintenance Indicators 1-81



●

Prompt Message Display



Content is displayed or buzzer beeps

Detailed description

No key is detected

If a key is not detected in detection zone, press the start switch and the message will be

shown.

Key battery voltage is low

The message indicates that key battery is low. Please replace battery.

Parking brake is not released

When car speed exceeds 5km/h, the parking brake switch will not be disconnected

totally and alarm rings.

Please refuel

The message is shown when fuel is low and alarm rings.


●

Display of Fault Message



Content is displayed or buzzer beeps

Detailed description

Please examine car network system

The message is often seen when the vehicle network system is abnormal. Please park
your car and contact BYD authorized service station immediately.

Coolant at a very high temperature

The message is often seen when the coolant is at a very high temperature. Please park
your car and contact BYD authorized service station immediately.

Insufficient pressure of the engine oil

When the engine oil is insufficient, please park your car immediately and contact BYD
authorized service station.

Please examine electricity charging

system

The message indicates that fault occurs in electricity system. Please park your car and
contact BYD authorized service station immediately.

Please examine braking system

The  message  indicates  that  braking  fluid  level  is  very  low  or  fault  occurs  in  braking
system. Please park your car and contact BYD authorized service station immediately.

Please examine ABS system

The message will appear In the case of ABS failure or braking system failure. Please
contact BYD authorized service station for examination.





L3

Owner’s Manual





Instrument and Maintenance Indicators 1-82



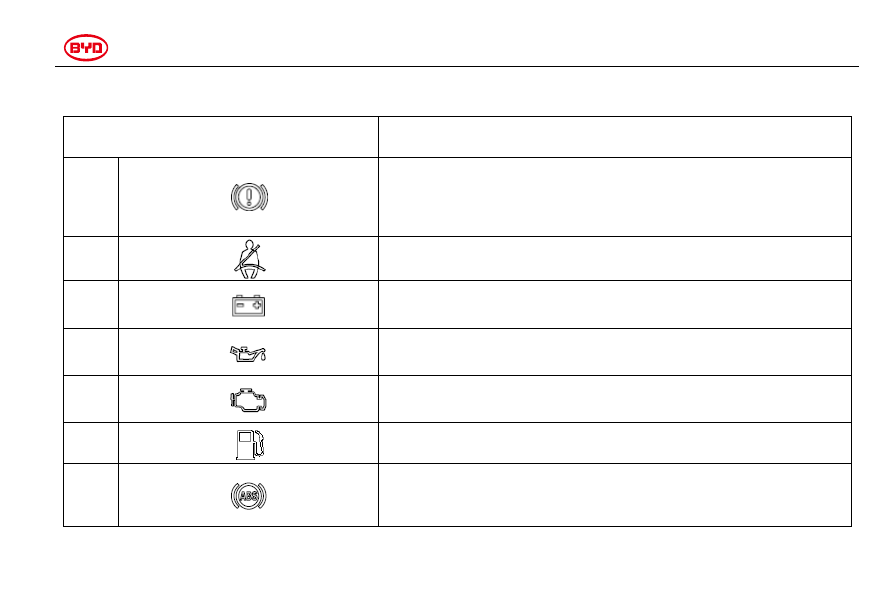

Maintenance Prompt Indicator and Warning Buzzers


If the indicator is turned on, something is shown on

right side information display or buzzer beeps

Measures

(a)



Braking system warning light
Possible  causes:  low  braking  fluid,  braking  system  failure,  and  unreleased
parking brake.
Be  sure  to  stop  your  car  immediately  and  contact  with  the  BYD  sales  and
service shop.

(b)



Indicator light of the driver seat belt
A driver should wear seat belt.

(c)



Battery discharge indicator
Be  sure  to  stop  your  car  immediately  and  contact  with  the  BYD  sales  and
service shop.

(d)



Low engine oil pressure indicator
Be  sure  to  stop  your  car  immediately  and  contact  with  the  BYD  sales  and
service shop.

(e)



Engine fault indicator
Be  sure  to  deliver  your  car  to  the  BYD  sales  and  service  shop  to  have  it
checked.

(f)



Low fuel warning lamp

Add fuel to the tank as soon as possible.

(g)



ABS system warning light
Be  sure  to  deliver  your  car  to  the  BYD  sales  and  service  shop  to  have  it
checked. If the parking brake fault warning lamp also illuminates, be sure to
stop your car immediately and contact with the BYD sales and service shop.



L3

Owner’s Manual





Instrument and Maintenance Indicators 1-83



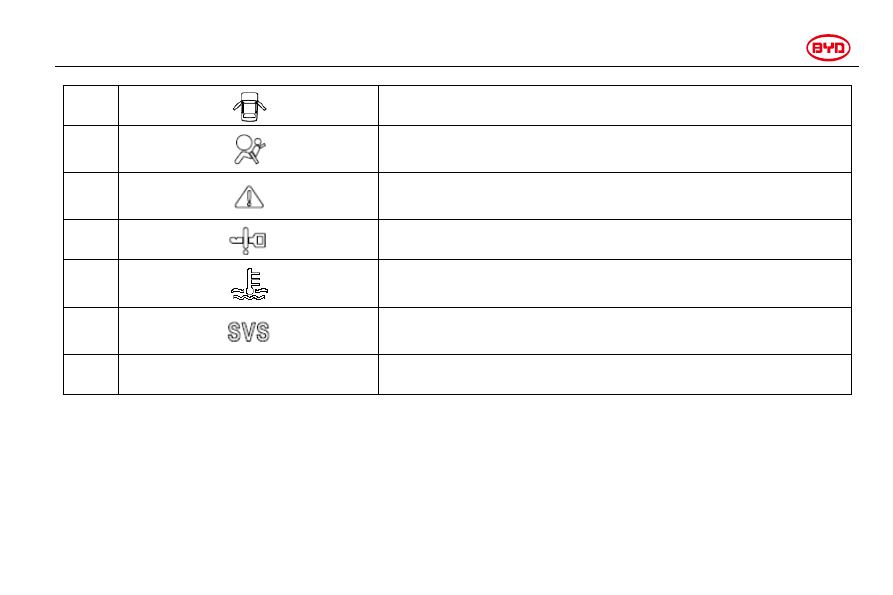

(h)



Door-open warning light
Check and confirm that all car doors are closed.

(i)



SRS failure warning light
Be  sure  to  deliver  your  car  to  the  BYD  sales  and  service  shop  to  have  it
checked.

(j)



Major warning indicator
Please  pay  attention  to  prompt  information  on  the  right  side  information
display.

(k)



Smart key system warning light

(l)



High coolant temperature warning lamp
Stop  your  car  immediately  for  inspection.  Be  sure  to  deliver  your  car  to  the
BYD sales and service shop to have it checked.

(m)



SVS Warning light
Be  sure  to  deliver  your  car  to  the  BYD  sales  and  service  shop  to  have  it
checked.

(n)

Light reminding buzzer

Turn off the lamplight.






L3

Owner’s Manual





Instrument and Maintenance Indicators 1-84



1. Braking System Warning Light

When  the  power  is  at  ON  position,  the
lamp  will  be  lighted  in  the  following
cases.

●  When Braking Fluid is Low.


FRIENDLY TIPS

It  is  very  dangerous  to  drive  while
braking fluid is low.

Please

contact

BYD

authorized

service station for car examination in
the following cases.

●  When the power is at “ON” position,

the  lamp  will  remain  off  even  if
parking control mechanism is used.


●  When

the

parking

control

mechanism is released, the lamp will
remain  on  even  if  power  is  at  ON
position.


The warning light might become on for a
short while during operation. It does not
mean problems.


FRIENDLY TIPS

In  the  case  of  the  following  cases,
please  park  your  car  in  a  safe  place
and  contact  BYD  authorized  service
station.
●  When  the  engine  is  running,  the

lamp  remains  on  even  if  the
parking  control  mechanism  is
released.



In  the  case,  the  brake  might  not
work  normally  and  causes  longer
stopping  distance.  Please  press
braking  pedal  with  force  to  park
the car in emergency.

●  While ABS warning light is on, the

braking  system  warning  light  is
still on.



In  this  case,  braking  does  not
activate  ABS  system  and  the  car
becomes very unsteady.


2.  The  Driver's  Seat  Belt  Indicator
Lamp

The  indicator  reminds  the  driver  to
fasten his safety seat belt.

Once power is switched to ON position,
if the driver does not fasten his seat belt,

the  indicator  will  turn  on.  The  indicator
will remain on until the driver fastens his
seat belt.

3.  Charging  System  Failure  Warning
Lamp

This  lamp  is  used  to  indicate  that  the
storage battery is in discharging status.

If  the lamp is  turned  on  while the car  is
travelling,  it  indicates  that  something  is
wrong with electricity charging system.

The  engine  can  be  started  until  the
storage battery is thoroughly discharged.
Turn off the air conditioner, fan and radio
and  drive  your  car  to  the  nearest  BYD
authorized service station for repair.

4. Low Oil Pressure Warning Lamp

This  lamp  is  used  to  warn  that  the
engine oil pressure is very low.

While  the  car  is  travelling,  if  the  lamp
blinks or remains on, please pull off your
car  at  a  safe  place  and  turn  off  the
engine

immediately.

Contact

BYD

authorized service station for help.



L3

Owner’s Manual





Instrument and Maintenance Indicators 1-85



When the engine is idling, this lamp can
occasionally  flicker  and  illuminate  or
illuminate  for  a  short  time  after
emergency  brake.  if  the  lamp  is  turned
off  while  the  engine  is  gradually
accelerated, it indicates OK.

When the engine oil level is very low, the
lamp  will  also  turn  on.  The  lamp  is  not
used to indicate low engine oil level. The
engine  oil  level  must  be  measured  with
oil dip rod.


NOTICE

Do not drive a car while the warning
light  is  on,  even  if  it  is  a  short
distance.  Otherwise,  the  engine
might be damaged.



5. Engine fault indicator



The indicator will be turned on while the
engine electronic ejection system fails.



If  the  indicator  turns  on,  please  contact
BYD  authorized  service  station  for
examination/repair immediately.





6. Low fuel warning lamp

The lamp will be turned on when fuel in
the fuel tank almost runs out. Please fill
the fuel tank as soon as possible.

When the car travels up a slope or turns,
the low fuel level warning light might be
turned on  earlier due  to  swaying  fuel  in
the fuel tank.

7. "ABS" fault warning lamp

When  the  power  is  switched  to  ON
position,  the  lamp  will  be  turned  on.  If
ABS  system  works  normally,  the  lamp
will be turned off a few seconds later. If
the  system  fails  later,  the  lamp  will  be
turned on again.

When  ABS  warning  light  is  turned  on
(braking  system  warning  light  is  turned
off),  ABS  system  does  not  work  but
braking system will work normally.

When  ABS  warning  light  is  turned  on
(braking  system  warning  light  is  turned
off),  emergent  braking  or  braking  on
slippery  road  will  lock  the  wheel
because ABS system doesn’t work.

In the following cases, fault occurs in
parts monitored by indicator system.
Please

contact

BYD

authorized

service station for examination.

●  When  the  power  is  switched  to  ON

position,  the  lamp  remains  off  or
remains on.


●  While  the  car  is  travelling,  the  lamp

will be turned on.



The warning light might become on for a
short while during operation. It does not
mean problems.



FRIENDLY TIPS

If  ABS  warning  light  remains  on
while  braking  system  warning  light
is on, please park your car at a safe
place  and  contact  BYD  authorized
service station immediately.
In  this  case,  braking  does  not
activate  ABS  system  and  the  car
becomes very unsteady.



8. Door status indicator lamp



The  car  remains  on  until  all  car  doors
are closed.



L3

Owner’s Manual





Instrument and Maintenance Indicators 1-86



10. SRS fault warning lamp

When  the  power  is  switched  to  ON
position,  the  lamp  will  be  turned  on.
About  5  seconds  later,  the  lamp  will  be
turned  off.  It  indicates  that  airbag
restraint system works normally.

The  warning  light  system  is  used  to
monitor  safety  air  bag  ECU,  bumping
sensor,  charging  device,  warning  light,
connecting line and power.

Any of the following cases indicates that
fault  occurs  in  parts  monitored  by
warning  light  system.  Please  contact
BYD

authorized

service

station

immediately for examination.


●  When  the  power  is  switched  to  ON

position,  the  lamp  remains  off  or
remains on.


●  While  the  car  is  travelling,  the  lamp

is turned on or blinks.


11. Major warning indicator

If the fault/prompt message presents on
the  right-side  LCD,  this  lamp  will  be
illuminated.

12. Smart Key system warning light

Push down the starting button, if no key
is available at the moment, this indicator
lamp  will  be  illuminated  for  several
seconds  and  buzz  together  with  the
buzzer. As a result, the LCD will display
""No key is detected.""

If pushing down the starting button when
the  key  is  available,  this  indicator  lamp
will not be illuminated. In this case, you
can power on your car to start.

If  you  bring  the  key  into  your  car  within
several seconds after this indicator lamp
has been illuminated, this indicator lamp
will go out and the steering shaft will be
unlocked.  In  this  case,  you  can  power
on your car to start.

If  this  indicator  lamp  is  flashing  after
pushing down the starting button, it is an
indication  that  your  magnetic  card  is
short of electric quantity.



13.

High

coolant

temperature-

warning lamp


When  this  lamp  is  illuminated,  it  is  an

indication  that  the  engine  coolant
temperature is too high. In this case, be
sure  to  immediately  stop  your  car  for
inspection,  and  ask  the  BYD  Auto
authorized  sales  and  service  shop  to
check/repair it as soon as possible.



14. SVS warning lamp

Push  down  the  starting  button  and  turn
the power switch to the ON position, and
this  lamp  will  be  illuminated  for  several
seconds and then go out.

If  this  indicator  lamp  is  illuminated  or
flashing  at  other  moment  it  is  an
indication  that  there  is  a  trouble  in  the
automatic  transmission  or  the  engine
management system.

In this case, be sure to deliver your car
to  the  BYD  Auto  authorized  sales  and
service shop for inspection.



15. Lamp reminding buzzer

When you switch power to OFF position
and  open  the  driver  door  while  the
clearance  lamp  or  headlight  is  on,  the
buzzer will ring.



L3

Owner’s Manual





Instrument and Maintenance Indicators 1-87



Examination/maintenance  reminding
lamp

1.    Parking control mechanism.

2.    Open one car door.


The  door  status  indicator  lamp  will
be illuminated.


3.    Turn off the door.


The  door  status  indicator  lamp  will
go out.


4.

Switch  power  to  “On”  position  but
do not start the engine.



Except the status indicator lamp, all
servicing  prompt  indicator  lamps
will  be  illuminated.  After  several
seconds, ABS system fault indicator
lamp  (if  available),  SRS  fault
indicator  lamp  (if  available),  SVS
warning lamp, engine fault indicator
lamp and ESP fault warning lamp (if
available) will go out.





If  a  maintenance  reminding  lamp  or
warning  buzzers  does  not  work  as
stated  above,  please  contact  BYD
authorized

service

station

for

examination.


NOTES

If  red  warning  light  (such  as
electricity  discharging,  braking,  the
engine  oil  and  temperature)  is
turned  on  while  the  car  is  driving,
please  park  your  car  and  examine
your

car

in

compliance

with

instruction in the manual or contact
BYD authorized service station.







L3

Owner’s Manual





Parking Brake Assembly 1-89





Chapter 1

Section 6

Operation of Instruments and Controllers

Parking Brake Assembly



Parking Control Mechanism   ..................................................... 1-90





L3

Owner’s Manual





Parking Brake Assembly 1-90



Parking control mechanism





Pull

up

the

parking

control

mechanism

tightly

to

avoid

unexpected sliding while parking.

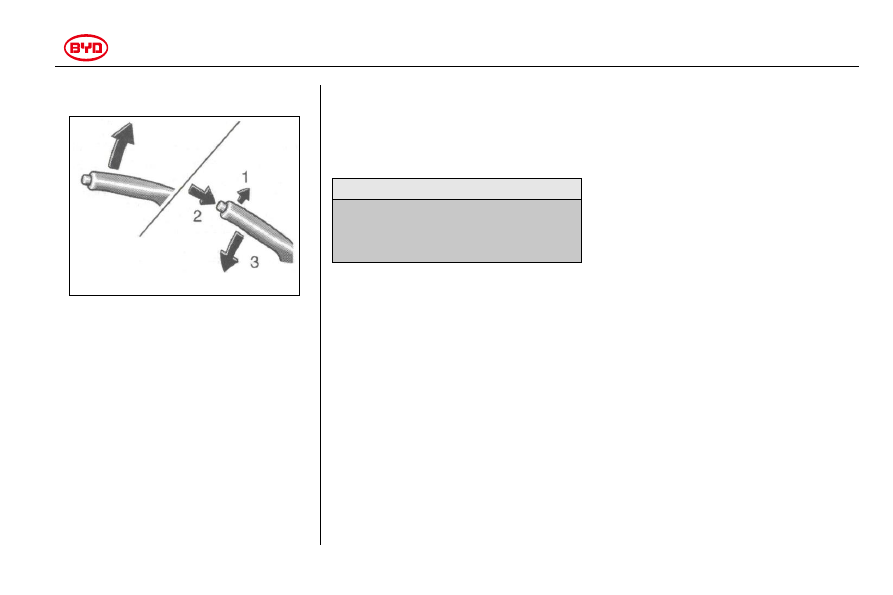

Setting: Pull up the parking brake handle.
For a better holding power, please press
the  braking  pedal  until  your  pull  up  the
parking control mechanism.

Release:  Slightly  pull  up  the  parking
brake  handle  1.,  press  locking  release
button (2) and then put it down (3).




The  parking  control  mechanism  on  the
instrument  panel  remains  on  until  the
parking  control  mechanism  is  released
to  remind  you  that  the  parking  control
mechanism has been set.


FRIENDLY TIPS

Before  driving,  please  confirm  that
the  parking  control  mechanism  is
fully  released  and  the  braking
system indicator is turned off.






L3

Owner’s Manual





Auto Audio System 1-91





Chapter 1

Section 7

Operation of Instruments and Controllers

Auto Audio System



How to Use in-Car CD ........................................................... 1-92

How to Use Multi-media Player   ............................................ 1-100





L3

Owner’s Manual





Auto Audio System 1-92



How to Use in-Car CD

Function and Characteristics

1. Playable CD

2. Integrated AM/FM radio

3. Anti-vibration mechanism

4. 25W x 4 maximum output power

Major Technical Parameters


Item

Parameter

Unit

Working voltage

DC: 11~16

V

Maximum  output
power

25W×4

W

Maximum working
current

10

A

FM

frequency

range

87.5~108.0

MHZ

AM

frequency

range

522~1620

KHZ
