BYD L3. Service Manual - part 1



L3

Owner’s Manual





V

Complete Vehicle Parameter of BYD L3 (The actual fuel consumption is subject to the vehicle conditions,
road conditions and driving habits etc.)



Product Model and Name

QCJ7153

A

QCJ7153

A3

QCJ7153

A5

QCJ7153

A6

QCJ7153

A7

BYD7153

A

QCJ7183

A3

QCJ7183

A4

Dimension

Length



mm

(millimeter)

4568

width mm

(millimeter)

1716

Height mm

(millimeter)

1480

Wheelbase

2615

Tread

front mm

(millimeter)

1486

rear mm

(millimeter)

1466

Axle load

front kg

(kilogram)

830

830

885

rear kg

(kilogram)

725

755

695

Curb weight (kg)

1180

1210

1205

Gross weight (kg)

1555

1585

1580

Tire size

195/60 R15 88H

Approach angle (degree)

17.6°

Departure angle (degree)

18.6°

The front overhang (mm)

943

Rear overhang (mm)

1010



L3

Owner’s Manual





VI

Passenger capacity

5

Maximum speed (km/h)

170

175

Engine model

BYD473QB

BYD473QE

BYD483QA

Pattern

In-line transverse position, SOHC

In-line 4-cylinder engine,

water cooled, double

overhead camshaft

Displacement (L)

1.488

1.497

1.839

Emission level

Euro IV

Euro III

Euro IV

Euro III

Euro IV

Maximum output power

(rated power)
kw (kilowatts)

79

80

90

Speed corresponding to

engine rated power r/min

5800

5800

6000

Maximum torque (Nm/rpm)

144

145

160

speed at maximum torqu

r/min

4800

4800

3700~4200

Maximum gradeability %

≥30

≥35

Fuel consumption (urban

conditions)

8.5

7.9

8.2

7.9

7.9

10.4

Fuel consumption

(suburban conditions)

5.3

5.1

5.5

5.1

5.1

6.9

Combined fuel

consumption

6.5

6.2

6.5

6.2

6.2

7.9



L3

Owner’s Manual





VII

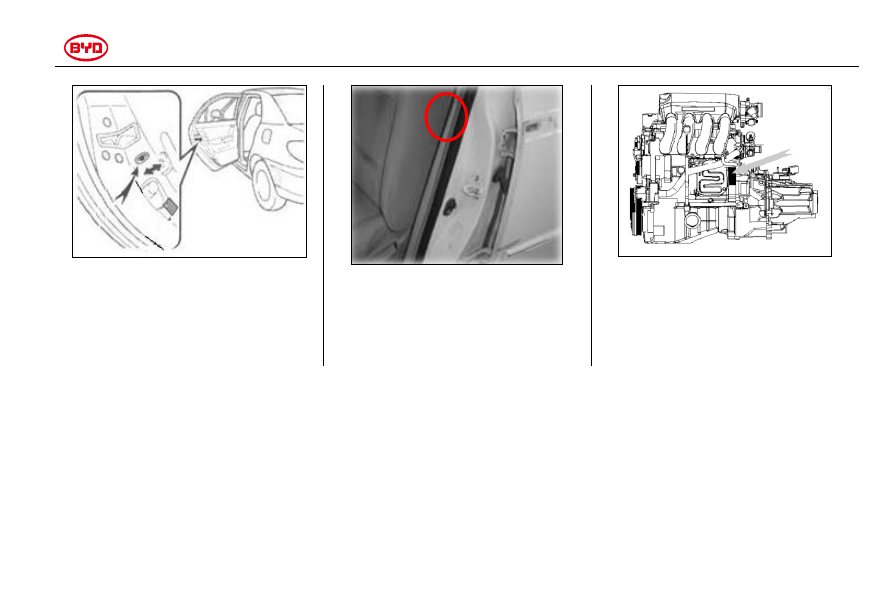

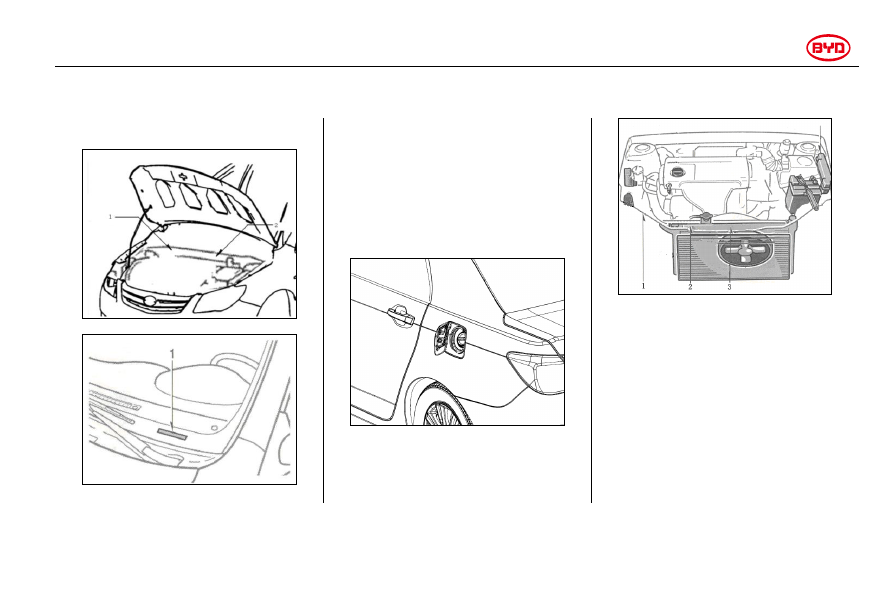

The Vehicle Identification of BYD L3


he vehicle Identification number










The  vehicle  Identification  numbers  are
marked  inside  the  engine  compartment
and on the top left of the instrument panel
as shown in the figure. This is the vehicle
identification number of BYD L3. It is used
for  registration  of  the  car  owner.  The
vehicle  identification  number  is  also
marked on the manufacturer nameplate.





The  indication  sign  of  oil  standard  is
attached inside oil filler lid as shown in the
above figure.





1.  The  indication  sign  of  the  engine

coolant


2.  The

warning

sign

of

the

air

conditioning system


3.  The warning sign of the cooling fan




L3

Owner’s Manual





VIII






The indication sign of the child protection
device  is  attached  inside  the  rear  door
below the child protection lock.





The indication sign of the tire air pressure
is attached to the downside of the front left
door lock as shown in the above figure.





Engine Number (BYD473Q series engine)

Engine Number

Engine  Number  is  marked  on  the  engine
cylinder as shown in the figure.







L3

Owner’s Manual





Instrument Panel Exterior 1-1





Chapter 1

Section 1



Operation of Instruments and Controllers

Instrument Panel Exterior




Instrument Panel Exterior .......................................................... 1-2

Combined Meter Exterior ........................................................... 1-4

The Indication Sign on the Combined Meter .............................. 1-5










L3

Owner’s Manual





Instrument Panel Exterior 1-2

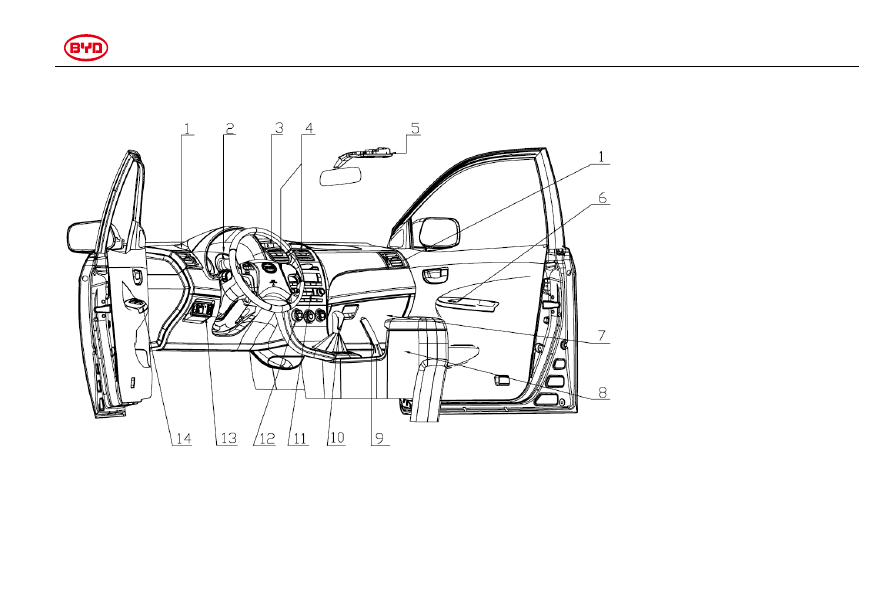

Instrument Panel Exterior




1.    Left/right

assembly

on

the

instrument panel

2.    Combined meter assembly

3.    Reversing  radar  switch  and  co-

driver safety-belt the indication



4.  Central airduct



5.    Lighting and switch assembly in

the front cabinet



6.    Window regulator switch



7.    Glove box

8.    Auxiliary instrument panel

9.    Parking brake mechanism

assembly

10.  Gear shift handle (manual

transmission)

11.  Multi-media system



12.  Air-conditioner panel



13.  2#Switch block

14.  Central control switch







L3

Owner’s Manual





Instrument Panel Exterior 1-3

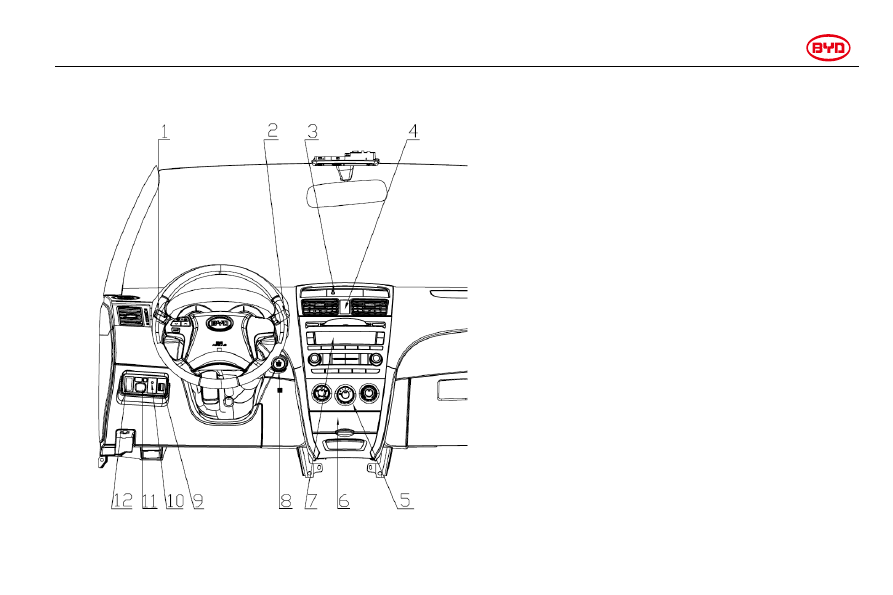

Switch Button Inside Car




1.    Left combined switch (light)

2.    Right combined switch (wiping, washing)

3.    Reversing radar switch

4.    Emergency warning light switch

5.    Air-conditioner controller

6.    Storage compartment

7.    Multi-media system

8.    Startup button

9.    Headlight adjustment switch

10.  Anti-theft warning light

11.  Electric exterior rearview mirror switch

12.  Rear foglight switch








L3

Owner’s Manual





Instrument Panel Exterior 1-4

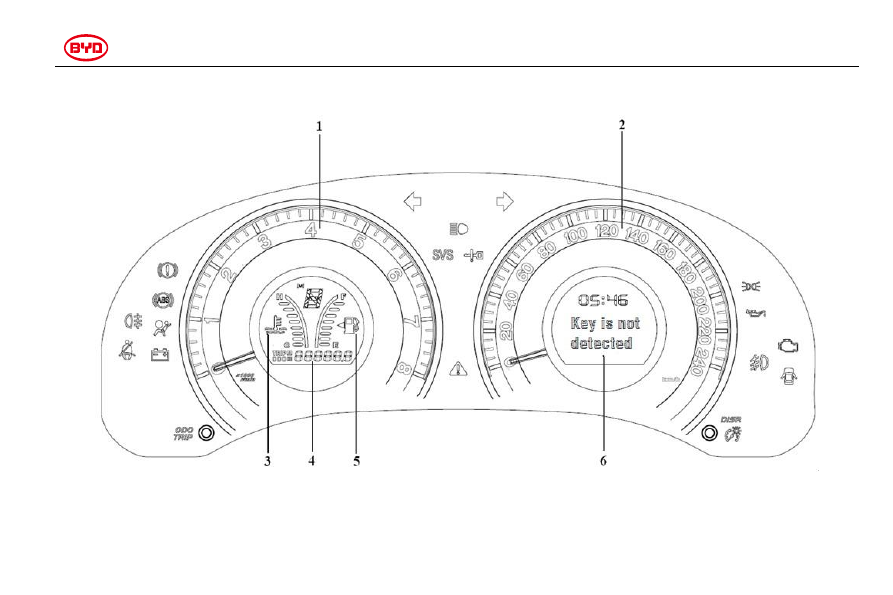

Combined Meter Exterior







1. Tachometer

2. Speedometer

3. Water thermometer

4. Odometer

5. Fuel gauge

6.Information display





L3

Owner’s Manual





Instrument Panel Exterior 1-5

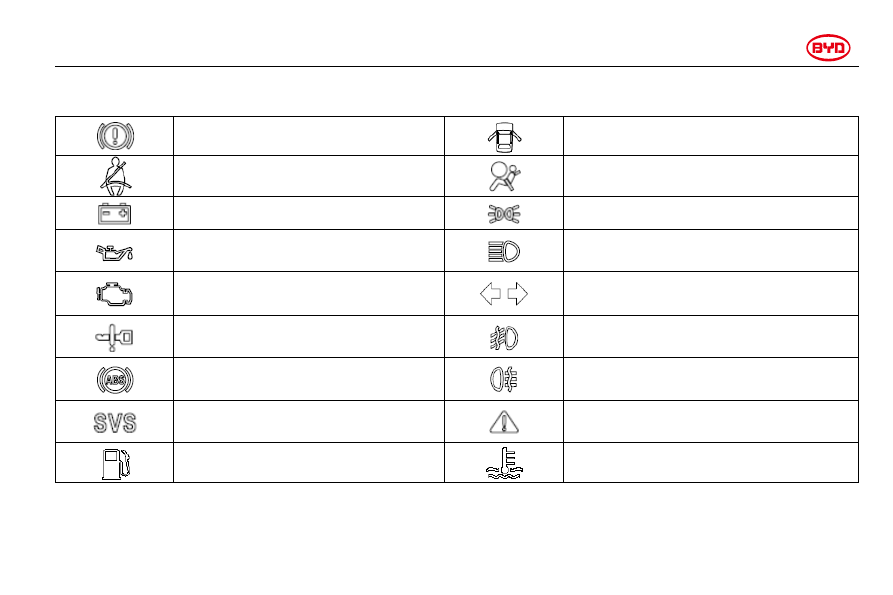

The Indication Sign on the Combined Meter





Braking system warning light*



Door-open warning light*



Indicator light of the driver seat belt*



SRS Warning light*



Battery discharge indicator*



Clearance lamp indicator



Low engine oil pressure indicator*



High beam indicator



Engine fault indicator*



Turn signal light indicator



Smart key system warning light*



Front fog light indicator



ABS system warning light*



Rear fog light indicator



SVS Warning light*





Major warning indicator*



Low fuel warning lamp



High coolant temperature warning lamp



Maintenance reminder is marked with “*”. Refer to Chapter 1-5 “Maintenance Reminder and warning buzzer”.







L3

Owner’s Manual





Keys and Doors 1-7

Chapter 1

Section 2

Operation of Instruments and Controllers

Keys and Doors



Key............................................................................................. 1-8

The Smart Entry and Starting System ........................................ 1-15

The Front Door .......................................................................... 1-20

Electric Door Windows ............................................................... 1-22

The Trunk Cover ........................................................................ 1-24

Engine Hood .............................................................................. 1-25

Anti-Theft System ...................................................................... 1-26

The Fuel Tank Cap ..................................................................... 1-27

Starting the Engine..................................................................... 1-28








L3

Owner’s Manual





Keys and Doors 1-8



Key






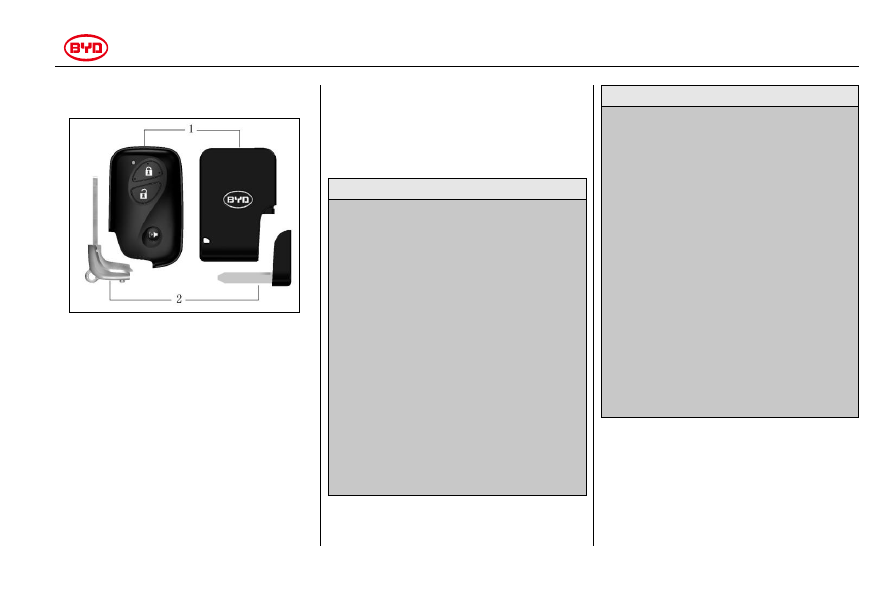

Key  includes  the  smart  Key  and  the
mechanical Key

1.  The smart key

—the smart key, which

includes the electronic smart key and
the  card  smart  key,  is  used  for
unlocking  and  locking  of  all  side
doors. Remote control button on the
electronic  smart  key  can  be  used  to
lock  and  unlock  doors,  send  out
emergency  alert  and  locate  car  in  a
remote way.




2.  The  mechanical  key  (inside  the

electronic  smart  key  and  the  card
smart  key)

—  It  is  used  to  lock  or

unlock  the  driver’s  door  and  the
trunk.



FRIENDLY TIPS

●  People

who

wear

cardiac

pacemaker or defibrillator should
keep  away  from  the  antenna  of
the  smart  entry  and  starting
system, as electromagnetic wave
could  affect  normal  use  of  these
appliances.  Refer  to  “Antenna
position”  in  the  chapter  for
antenna position.

●  Besides  those who wear  cardiac

pacemaker  or  defibrillator,  users
of

other

electronic

medical

appliances  should  also  consult
with  manufacture  about  electro
the  mechanical  effect  on  these
appliances.

Electromagnetic

waves  can  cause  unpredictable
consequences to the use of such
medical devices.





NOTICE

●

Please  observe  the  following
notes in use of the smart key.

●

Do  not  attach  objects  which
might  cut  off  electromagnetic
wave  to  the  smart  key  (for
example metal sealing element).

●

Do  not  knock  at  other  objects
with the smart key.

●

Do  not  leave  the  smart  key  in
high  temperature  for  long  time,
for  example,  on  the  instrument
panel  or  the  engine  hood  under
direct sunshine.

●

Do  not  dip  the  smart  key  into
water  or  wash  it  in  ultra-sonic
wave washer.

●

Do not put the smart key together
with  an  appliance  which  emits
electromagnetic

wave,

for

example, mobile phone.





L3

Owner’s Manual





Keys and Doors 1-9

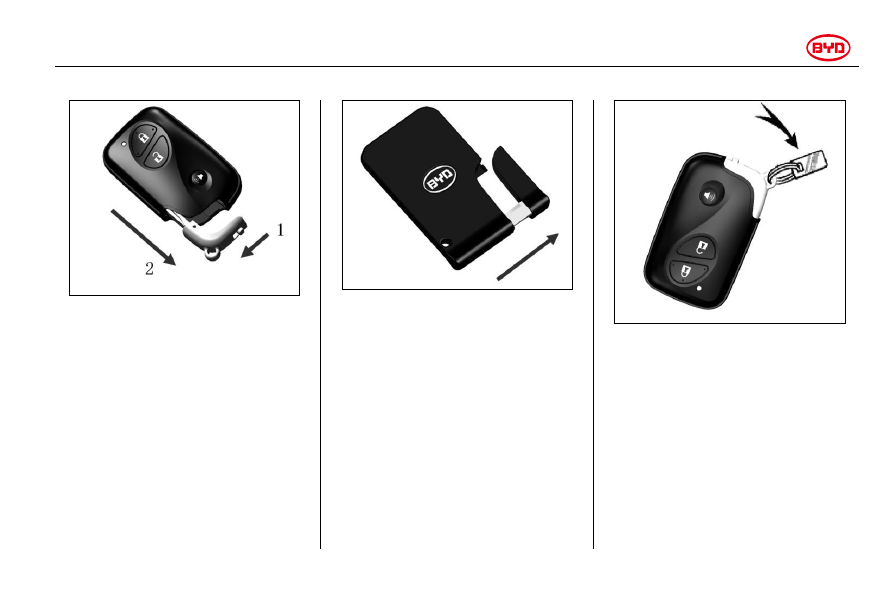

How  to  use  the  mechanical  key  in  the
electronic smart key

To  use  the  mechanical  key  in  the
electronic  smart  key,  please  pull  down
release  switch  and  take  out  the
mechanical  key  as  shown  in  the  figure.
After using it, please put it back.





How  to  use  the  mechanical  key  in  the
card smart key

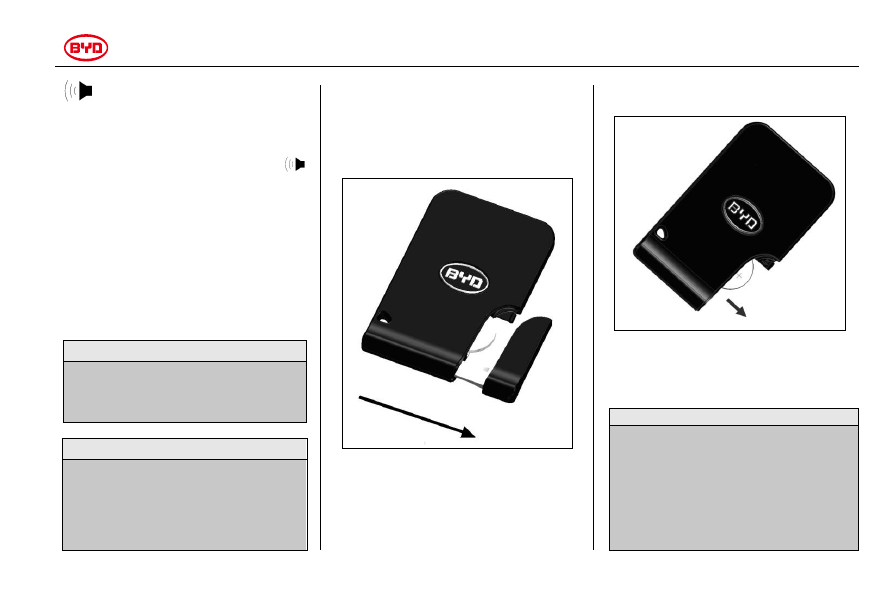

To  use  the  mechanical  key  in  the  card
smart

key,

please

pull

out

the

mechanical  key  in  the  direction  as
indicated  in  above  figure.  After  using  it,
please insert it back.





The key number plate

The key number is indicated on the key
number plate, which should be stored in
safe  place,  such  as  travel  bag,  instead
of leaving it in the car.

If the key is lost or a spare key is needed,
please  contact  BYD  authorized  service
station  to  prepare  a  key  with  the  key
number.

It is recommended to remember the key
number and store it in a safe place.



L3

Owner’s Manual





Keys and Doors 1-10



Wireless Remote Control





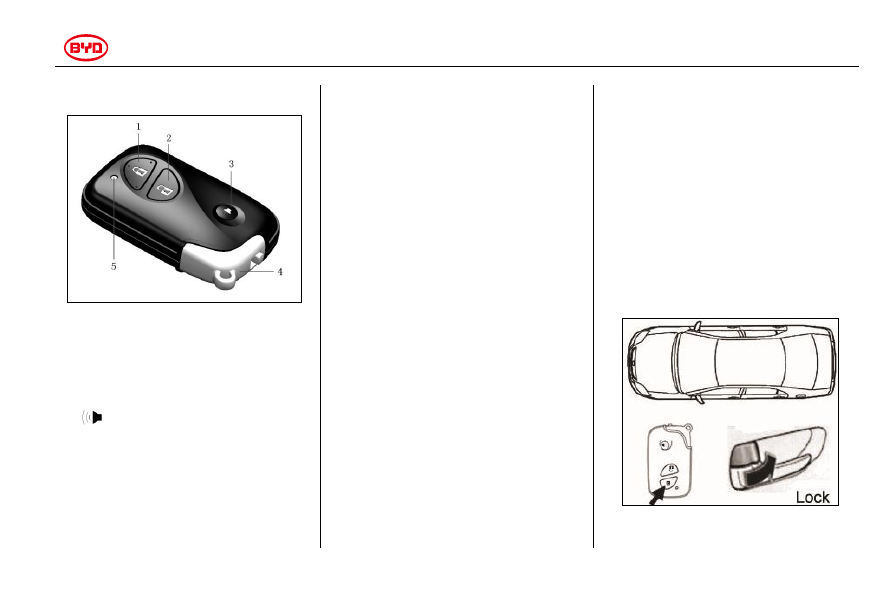

The electronic smart key

1. Locking switch

2. Unlocking switch

3.



Switch


4. The mechanical key

5. Indicator light

Wireless  remote  system  is  designed  to
lock  or  unlock  all  side  doors  at  a
distance  about  1m  from  the  car  and

perform some other functions. It applies
to the electronic smart key only.

To operate a switch, please push it in a
slow and steady way.
The electronic smart key is an electronic
component.

Please

observe

the

following  description  in  order  not  to
damage it.

●

Do  not  leave  it  in  a  high
temperature  place,  for example,  on
the instrument panel.


●

Do not disassemble it.


●

Do not knock at other objects with it
or drop it on land.


●

Do not dip it into water.


It is allowed to register the spare key for
a  car.  For  detailed  description,  please
contact BYD authorized service station.

In the case that the electronic key fails to
operate  within  normal  distance  or  the
indicator light on the key dims or turns off.
●

Check  whether  there  is  a  radio
station or radio transmitter of airport

in  vicinity  which  has  interfered  the
normal  operation  of  the  electronic
smart key.


●

Battery  power  might  have  run  off.
Check  the  battery  in  the  electronic
smart key. For battery replacement,
please  refer  to  “replacement of  the
electronic

smart key battery”.


If the electronic smart key is lost, please
contact  BYD  authorized  service  station
as soon as possible to avoid car theft or
accident.






L3

Owner’s Manual





Keys and Doors 1-11

Locking operation





Unlocking operation

While  locking  or  unlocking  car  doors,
please press the switch on key in a slow
and steady way.

Lock: Press locking switch to lock all car
doors at the same time. At this time, the
turn signal light blinks once.

Check whether all car doors are locked.

If  one  car  door  is  not  locked,  all  the

vehicle  doors  are  locked  at  the  same
time, the turn signal light does not blink
and alarm rings once.

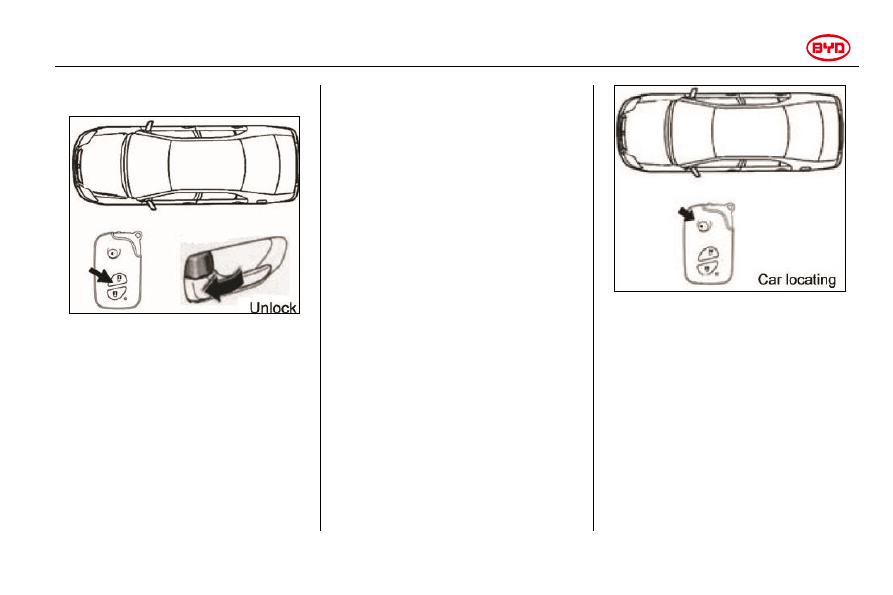

Unlock:  Press  unlocking  switch  to
unlock  all  car  doors  at  the  same  time.
The turn signal light blinks twice.

If  power  position  is  at  ACC  or  ON,
unlocking  switch  or  locking  switch
cannot unlock or lock car doors.

When  unlocking  all  car  doors  with  the
electronic  smart  keys  at  the same  time,
even  if  car  door  is  not  unlocked,  lamp
inside  the  vehicle  will  remain  on  for  15
seconds and then will be turned off.

After unlocking with the electronic smart
key,  please  open  a  car  door  within  30
seconds. Otherwise, all car doors will be
locked again.

If  you  press  and  holding  locking  or
unlocking  switch,  locking  or  unlocking
function  will  not  recover.  You  have  to
release switch and press it again.





Car locating operation

If you press locking switch when a car is
under  anti-theft  condition,  the  car  will
give a long ring and the turn signal light
will  blink  for  15  seconds.  When  you
cannot  find  your  car,  please  use  the
function to locate your car.

If you press locking switch again when a
car  is  under  location  condition,  a  new
round of car location will start.



L3

Owner’s Manual





Keys and Doors 1-12





Switch


Press  and  hold  for  about  2  seconds  to
give  off  intermittent  alarm  and  blink  the
turn  signal  light.  Alarm  may  last  30
seconds.  If  you  want  to  stop  it,



please  press  unlocking  switch  once  or
hold  it  for  a  while.  (Do  not  press  the
switch during drive.)

Replace the card smart key battery

Replacement  of  the  card  smart  key
battery  is  simple  and  you  can  do  it  by
yourself. Please replace it with CR2025
lithium battery or equivalent.


FRIENDLY TIPS



Please  pay  specific  attention  to
avoid  replaced  the  card  smart  key
battery

or

component

being

swallowed by the children.



NOTICE

●

Only  same  or  similar  type  of
battery,  recommended  by  the
BYD authorized service station,
can be used.

●  Please observe local laws when

disposing used battery.

Replace  the  card  smart  key  battery  in
accordance with the following steps.

1.  Pull  out  the  mechanical  key  in  the
direction of arrow.













2. Take out the battery.






3. Insert a new battery into the smart key
and then  insert  the  mechanical key  into
the card smart key.


NOTICE

●  Please  install  a  battery  with  its

anode  terminal  and  cathode
terminal in correct position.

●  Do  not  replace  battery  with  wet

hands. Water might cause rust.

●  As  the  card  smart  key  is  not

water-tight, please do not splash
water into key.
