График A: проверка с осциллографом

Наименование

Содержание

Состояние автомобиля

Температура жидкости в системе охлаждения двигателя - приблизительно 90◦C

Калибровка осциллографа

1В – деление шкалы, 100 мс – деление шкалы

12

V

t



График B: проверка с осциллографом

Наименование

Содержание

Состояние автомобиля

Скорость движения автомобиля составляет приблизительно 10 км/час

Калибровка осциллографа

3В – деление шкалы, 100 мс – деление шкалы

12

V

t



График C: проверка с осциллографом

Наименование

Содержание

Состояние автомобиля

Скорость движения автомобиля составляет приблизительно 10 км/час

Калибровка осциллографа

3В – деление шкалы, 100 мс – деление шкалы

t

5

V



График D: проверка с осциллографом

Наименование

Содержание

Состояние автомобиля

Частота вращения двигателя – приблизительно 600 об/мин

Калибровка осциллографа

2В – деление шкалы, 20 мс – деление шкалы






.



468

1.4. Таблица диагностики отказов комбинированного блока приборов.

Признаки

Причины

Признаки

Причины

1.

Комбинированный

блок приборов не

работает

1. Перегорел предохранитель.

2. Повреждена кабельная шина

или разъемы.

3. Неисправность в

комбинированном блоке приборов.

2. Отказ

спидометра.

1. Отказ датчика скорости

движения автомобиля.

2. Повреждена кабельная шина

или разъемы.

3. Неисправность в

комбинированном блоке

приборов.

3. Отказ тахометра

1. Неисправность в двигателе или

электронном блоке управления.

2. Повреждена кабельная шина

или разъемы.

3. Неисправность в

комбинированном блоке приборов.

4. Отказ

указателя уровня

топлива.

1. Отказ датчика уровня

топлива.

2. Повреждена кабельная шина

или разъемы.

3. Неисправность в

комбинированном блоке

приборов.

5. Отказ указателя

температуры

жидкости в

системе

охлаждения

1. Отказ датчика температуры

жидкости в системе охлаждения

2. Повреждена кабельная шина

или разъемы.

1. Неисправность в

комбинированном блоке приборов.

6. Ненормально

работает

звуковой сигнал

включенных

малых огней

1. Перегорел предохранитель.

2. Отказ реле малых огней.

3. Неисправность в

комбинированном

переключателе.

4. Неисправен выключатель

индикатора открытой двери.

5. Повреждена кабельная шина

или разъемы.

6. Неисправность в

комбинированном блоке

приборов.

7. Ненормально

работает звуковой

сигнал

разблокирования

1. Неисправен выключатель

освещения на передней двери.

2. Неисправен выключатель

индикатора открытой двери.

3. Повреждена кабельная шина

или разъемы.

4. Неисправность в

комбинированном блоке приборов.























.



469

1.5. Проверка комбинированного блока приборов.

1. Комбинированный блок приборов не работает.

● Процедура проверки.

1. Проверить плавкий предохранитель освещения внутри салона (в распределительной коробке в двигательном

отсеке).

Нормально – перейти к выполнению следующей

операции.

Если плавкий предохранитель перегорел, заменить его.

2. Проверить плавкий предохранитель блока приборов (в распределительной коробке в приборной панели).

Нормально – перейти к выполнению следующей

операции.

Если плавкий предохранитель перегорел, заменить его.

3. Проверить комбинированный блок приборов.

(1). Снять комбинированный блок приборов, перевести ключ в замке зажигания в положение ON, измерить

электрическое напряжение между контактом A4 разъема комбинированного блока приборов и массой кузова

автомобиля, напряжение между контактом A5 разъема блока приборов и массой, измеренное значение должно

составлять 10-14В.

(2). Измерить электрическое сопротивление между контактом 2 разъема комбинированного блока приборов и

массой кузова автомобиля, измеренное значение не должно превышать 1 Ом.

Нормально – заменить комбинированный блок

приборов.

В случае обнаружения неполадок отремонтировать

или заменить кабельную шину и разъемы.


● Проверка цепи.

.

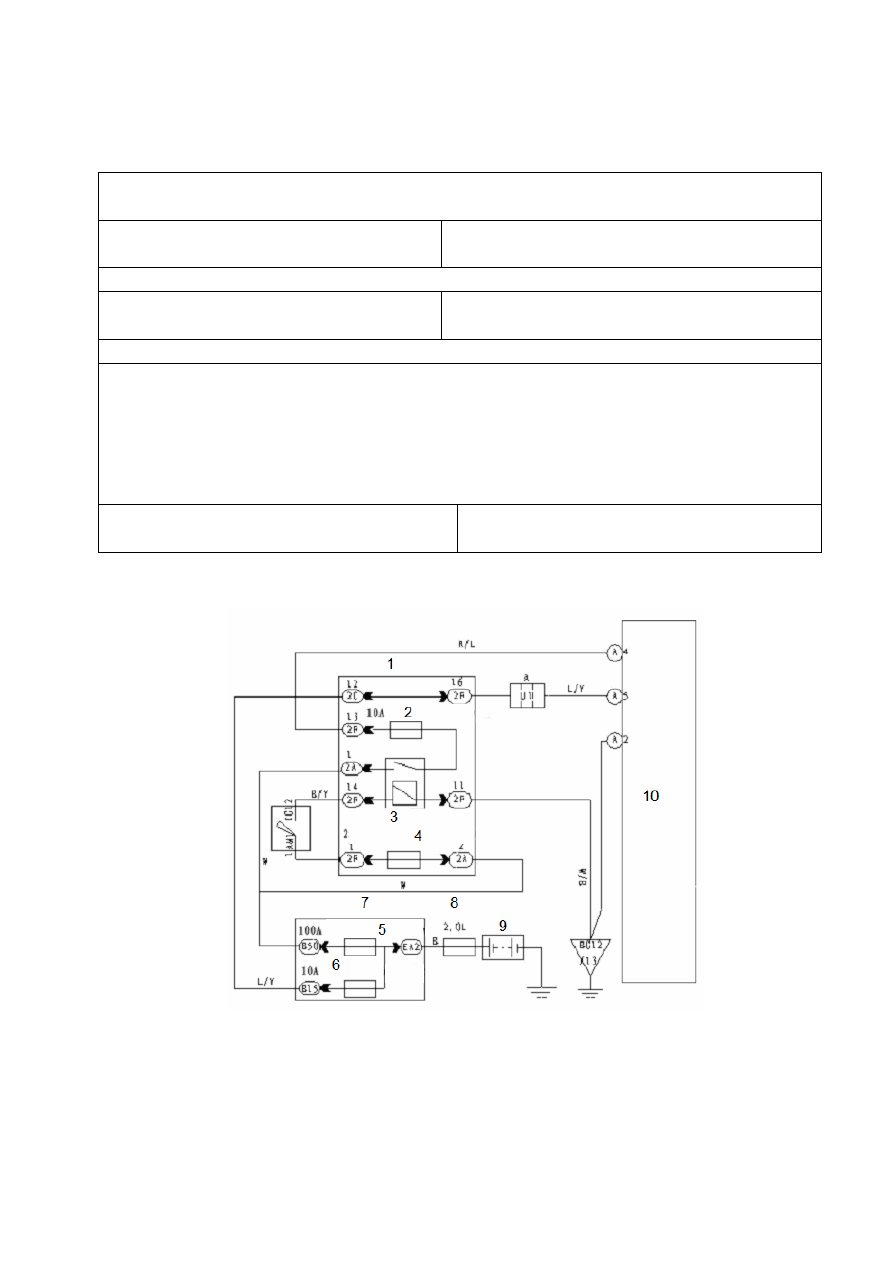

1. Блок разъемов. 2. Плавкий предохранитель блока приборов. 3. Реле зажигания №1. 4. Плавкий предохранитель

зажигания №1. 5. Плавкий предохранитель основного электропитания. 6. Плавкий предохранитель освещения

внутри салона. 7. Блок плавких предохранителей. 8. Передняя левая магистраль. 9. Аккумулятор. 10.

Комбинированный блок приборов.







.



470

2. Отказ спидометра.

● Процедура проверки.

1. Проверить ввод электропитания датчика скорости движения автомобиля.

Установить ключ в замке зажигания в положение 'ON', измерить электрическое напряжение между контактом

1-Т2 разъема и массой кузова автомобиля, измеренное значение должно составлять 10-14В.

Нормально – перейти к выполнению

следующей операции.

В случае обнаружения неполадок отремонтировать или заменить

плавкий предохранитель, кабельную шину и разъемы.

2. Проверить вывод заземления датчика скорости движения автомобиля.

Измерить электрическое сопротивление между контактом 2-T2 разъема и массой кузова автомобиля,

измеренное значение не должно превышать 1 Ом.

Нормально – перейти к выполнению

следующей операции.

В случае обнаружения неполадок отремонтировать или заменить

кабельную шину и разъемы.

3. Проверить комбинированный блок приборов.

Перевести рычаг коробки переключения передач в положение нейтральной передачи, поднять передние колеса

и установить ключ в замке зажигания в положение 'ON'. Медленно вращая колеса, измерить электрическое

напряжение между контактами 9-C7 и 1-C7 разъема комбинированного блока приборов. Измеренная величина

должна представлять собой импульсное напряжение (0В – 5-14В).

Нормально – заменить

комбинированный блок приборов.

В случае обнаружения неполадок отремонтировать или заменить

кабельную шину, разъемы и датчик скорости движения автомобиля.

.
● Проверка цепи.

.

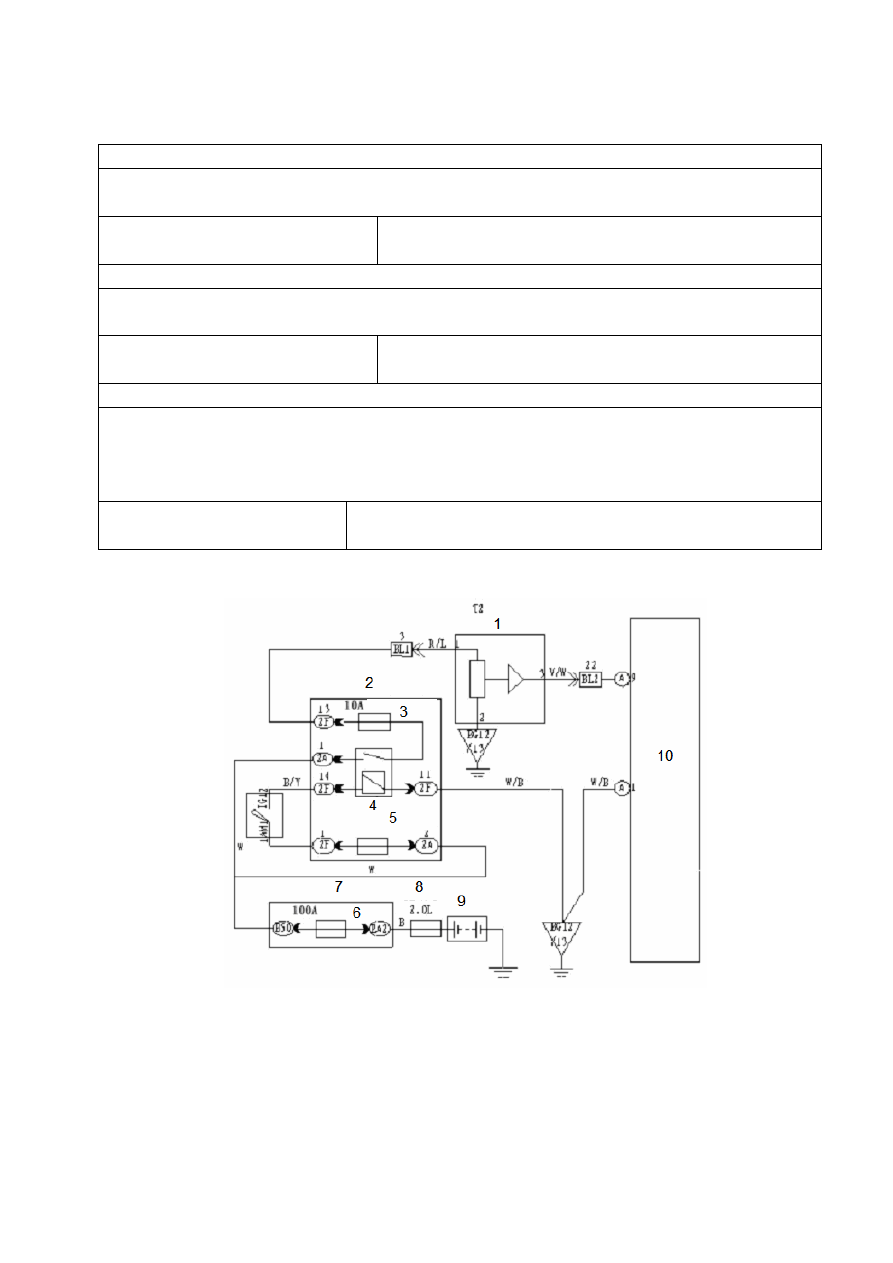

1. Датчик чкорости движения автомобиля. 2. Блок разъемов. 3. Плавкий предохранитель блока приборов.

4. Зажигание №1. 5. Плавкий предохранитель зажигания №1. 6. Плавкий предохранитель основного

электропитания. 7. Блок реле. 8. Передняя левая магистраль.

9. Аккумулятор. 10. Комбинированный блок приборов.
